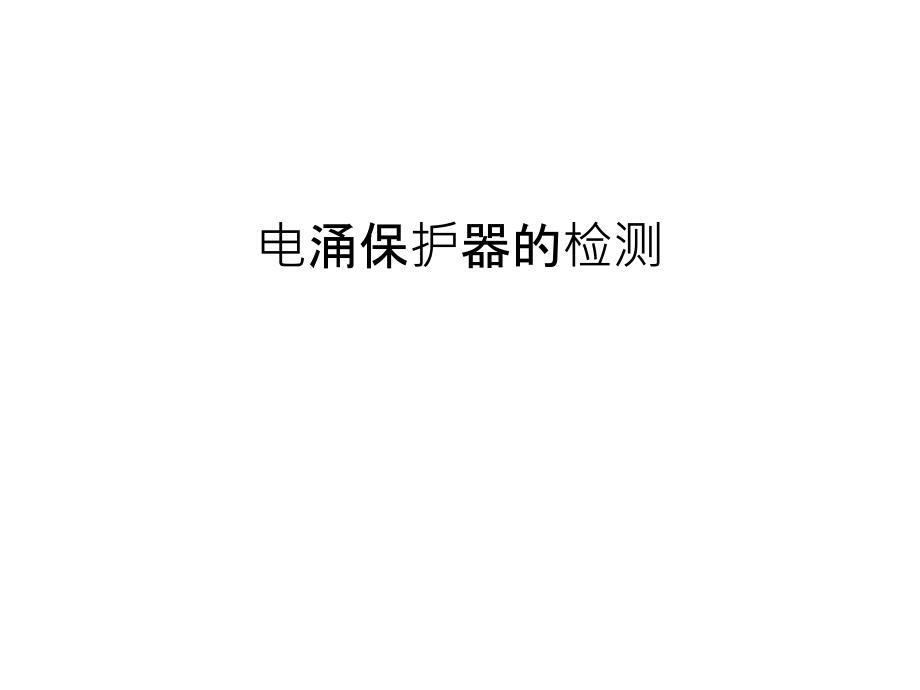

电涌保护器的检测教学提纲.ppt

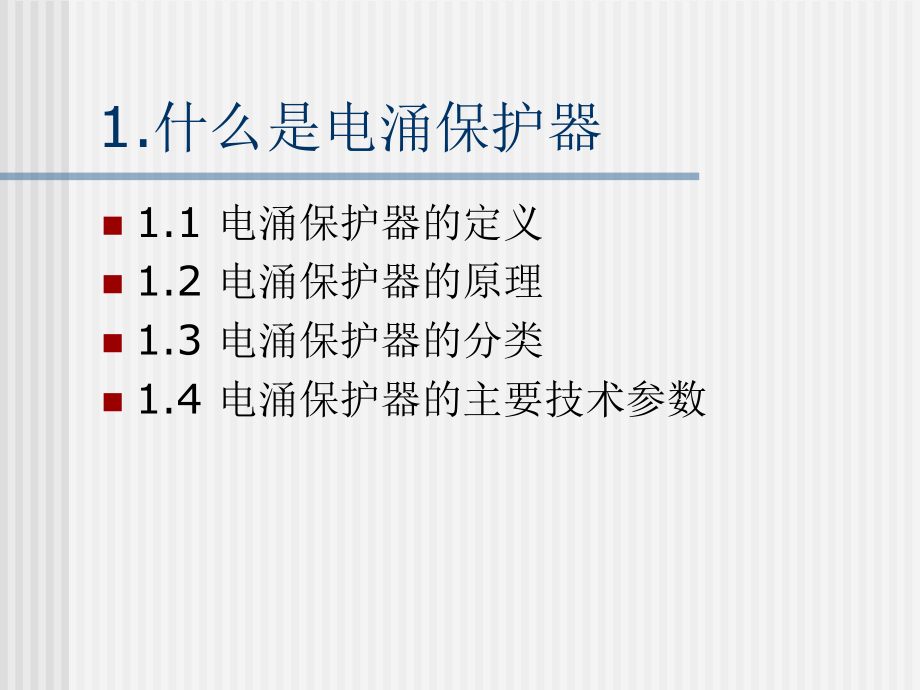

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电涌保护器的检测,1.,什么是电涌保护器,1.1,电涌保护器的定义,1.2,电涌保护器的原理,1.3,电涌保护器的分类,1.4,电涌保护器的主要技术参数,1.1,电涌保护器的定义,是一种,保护电器,。,英文：,Surge protective device,，简写,:SPD,目的在于限制瞬态过电压和分走电涌电流的器件，它至少含有一非线性元件。,电涌保护器的一些不同的叫法：,电压限制器、过电压保护器、电流放电器、避雷器、防雷器、浪涌保护器等。,1.2,电涌保护器的原理,是利用某些物质或元器件的电阻非线性特性，来,限制瞬态过电压和分走电涌电流,，以达到保护用电设备的目的。,如图,1:,线性电阻与非线性电阻的伏安特性,线性电阻的伏安特性,限压型非线性电阻的伏安特性 开关型非线性电阻的伏安特性,I,V,I,V,V,启,I,V,V,点,常用的非线性元件,开关型,:,放电间隙,(,火花隙）、放电管,限压型,:,压敏电阻,（阀片,Sic,、,ZnO,、,MOV,）、,瞬态抑制二极管,（,TVS,）、,固体放电管,。,Arc Choppingspark gap,Arc Chopping,火花隙,gas-filledsurge arrester,充气放电器,VDR,压敏电阻,suppressordiode,抑制二极管,TT 019 CN,18.11.98,传输线分流型,SPD,的原理,用,电,设,备,接,收,机,高通滤波（用于高频信号）低通滤波（电源系统）,1.3,电涌保护器的分类,按元件性质分类,：开关型、限压型、组合型,电压开关型,SPD,是无电涌出现时为高阻抗，当出现电压电涌时,突变为低阻抗,。通常采用放电间隙、充气放电管、闸流管和三端双间可控硅元件。也称,“,短路型,”,SPD,。,电压限制型,SPD,是没有电涌时具有高阻抗，但随着电涌电流和电压的上升，其阻抗跟着,连续变小,。通常采用压敏电阻、抑制二极管等元件，也称作,“,箝压型,”,SPD,。,组合型,SPD,是由,电压开关型元件,和电,压限制型元件,组合而成，其特性随所加电压的特性可以表现为电压开关型、电压限制型或两者皆有。,1.3,电涌保护器的分类,按用途分类：电源、信号和天馈,连接至低压配电系统,SPD,和连接至电信及信号网络,SPD,电源,SPD,信号,SPD,天馈,SPD,1.3,电涌保护器的分类,按外型分类：模块式、箱式,箱式,SPD,模块式,SPD,1.3,电涌保护器的分类,按接线端口分类：一端口、二端口,Li,Li,L,Li,Lo,MOV,MOV1,MOV2,PE,PE,PE,PE,二端口,(,串联,SPD,）,3.3,电涌保护器的分类,“4+0”,模式,“3+1”,模式,“2+0”,模式,“1+1”,模式,按保护模式分类（低压电源）：,“,3+1”,或“,1+1”,模式、“,4+0”,或“,2+0”,模式,保护模式：,SPD,保护元件可以连接在相对相、相对地、相对中线、中线对地及组合。这些连接方式称作保护模式。,TT,系统中采用,“,4+0,”,保护模式接线方式,R,A,L,3,L,1,L,2,被保护设备,N,故障电流,R,B,F,1,F,2,TT,系统中采用,“,3+1,”,保护模式接线方式,R,A,被保护设备,N,R,B,L,3,L,1,L,2,F,1,F,2,按测试实验等级分类,、,、,类试验等级的电涌保护器,级分类实验：用标称放电电流,I,n,、,1.2/50us,冲击和最大冲击电流,I,imp,做的试验；,I,imp,的波形为,10/350us,级分类实验：用标称放电电流,I,n,、,1.2/50us,冲击和最大冲击电流,I,max,做的试验；,I,max,的波形为,8/20us,级分类实验：用混合波（,1.2/50us,、,8/20us,）做的试验。（开路电压和短路电流峰值的最大值分别为,20KV,和,10KA,，超过此值，应用,级分类实验方法）,低压电源系统电涌保护器的分类（进口产品）,分,A,、,B,、,C,、,D,四种等级：,A,级，用于低压架空线路浪涌避雷器。,B,级，防雷保护等电位连接用雷电流避雷器。,C,级，用于保护永久性装置的浪涌避雷器。,D,级，用在电源插座上的浪涌避雷器。,1.4,电涌保护器的主要技术参数,（,1,）标称放电电流,I,n,和最大放电电流,I,max,（,2,）最大持续交流工作电压,U,C,与启动电压,（,3,）限制电压,U,r,和电压保护水平,U,P,（,4,）,响应时间,针对限压型,SPD,的参数：,（,5,）漏电流,I,le,针对开关型,SPD,的参数：,（,6,）,冲击电流,I,imp,（,7,）,续流,针对信号,SPD,的参数：,（,8,）,插入损耗和,传输速率,（,1,）标称放电电流,I,n,和最大放电电流,I,max,I,n,是指明,SPD,的耐电涌能力的一个参数。流过,SPD,具有,8/20us,波形的电流峰值。也称为通流容量。,一般情况,I,max,=2I,n,。,注意：,1,、,标称和最大的区别,。,2,、通流容量与其使用寿命的关系，在同数量级雷电流冲击的情况下，通流容量越大，其寿命越长。,如,20KA,和,10KA,的电源,SPD,在冲击电流为,20KA,时，,10KA,可放电,1-2,次。,20KA,可放电,10,次,（,2,）最大持续交流工作电压,U,C,与启动电压,最大持续交流工作电压,是指可以连续施加于,SPD,上的最大交流有效值电压。,启动电压（直流参考电压,U,1mA,）,就是,SPD,的动作电压，对于,MOV,来说，就是,压敏电压,，即在,1mA,电流时,MOV,上所加载的电压。,两者之间有一个近似的换算关系。,U,启,=1.1 2U,C,其中，,U,启,-,启动电压,U,C-,-,最大持续交流工作电压,启动电压与最大持续交流工作电压是电源,SPD,的主要参数。每一种,SPD,一般只标称一种。启动电压多用于国产,SPD,，而最大持续交流工作电压多用于进口,SPD,。,启动电压（直流参考电压,U,1mA,）,是,SPD,测试的主要参数。,几组常用的启动电压,(U,1mA,),和与之对应的最大持续交流工作电压,U,C,对应值,启动电压,(U,1mA,),最大持续交流工作电压,U,C,430V -275V,470V -300V,510V -320V,560V -365V,620V -385V,680V -420V,910V -550V,（,3,）,限制电压,U,r,和电压保护水平,U,P,限制电压,U,r,:,是指雷电流通过,SPD,时,SPD,两端最高瞬时电压，是衡量防雷效果好坏的重要标志，对于,MOV,来说，是,SPD,的残压。,电压保护水平,U,P,:,表征,SPD,限制接线端子间电压的性能参数，该值应大于限制电压的最高值，一般指标称放电电流下的限制电压。,限制电压的大小，不仅与,SPD,的启动电压、,MOV,器件残压比等参数有关，还与冲击电流的大小有关，在标称限制电压参数时应注明冲击电流的大小，冲击电流一般量级为,0.1I,n,2,I,n,。,限制电压与,启动电压、冲击电流的关系,下面是一种,SPD,启动电压，冲击电流和限制电压的关系表,冲击雷电流,I,S,启动电压,510V,的,MOV,启动电压,560V,的,MOV,1KA,0.9KV,1.0KV,3KA,1.0KV,1.2KV,10KA,1.3KV,1.5KV,15KA,1.5KV,1.7KV,（,4,）响应时间,响应时间,是指,SPD,两端加上的电压大于等于启动电压时，,SPD,需经过一段时间后才能完全导通，这段时间叫做响应时间。,SPD,的响应时间与选用的保护元件性质及引线、接线端子等产生的分布参数有关。对于防雷效果来说，响应时间越短，限制电压越低，,SPD,的品质越高。以下是几种常见保护元件的响应时间。,保护元件 响应时间,气体放电管、放电间隙,100ns,压敏电阻 ,50 ns,TVS,二极管 ,1 ns,固体放电管 ,1 ns,针对限压型,SPD,的参数：,（,5,）漏电流,I,le,漏电流,I,le,是指在无电冲击的情况下，接在电源回路中的,SPD,两端流过的电流。,但，通常用防雷元件测试仪,所测试的漏电流,是指,施加,75%,的标称启动电压,U,n,时流过,SPD,的电流。要注意这两种漏电流的区分。,漏电流的大小以及变化量是判断,SPD,是否劣化的一个重要指标，是,SPD,测试的主要参数,。,针对开关型,SPD,的参数：,（,6,）,冲击电流,I,imp,它由电流峰值,I,peak,和电荷量确定，用于一级试验。,采用,10/350,s,的波形,测,SPD,的通流能力。,针对开关型,SPD,的参数：,（,7,）,续流,当冲击放电电流后，由电源系统流入,SPD,的工频电流称为续流。（续流值应在几千安培，持续时间应小于或等于工频周波的半周）。,针对信号,SPD,的参数：,（,8,）,插入损耗和传输速率,插入损耗：,由于在传输系统中插入一个,SPD,所引起的损耗。给定频率时，在被测通道,SPD,接入线路前后在,SPD,插入点处测得的功率之比，通常以分贝（,dB,）来表示。,传输速率：,是指在满足一定插入损耗要求的情况下，信号可通过,SPD,的最高速率。（一般插入损耗要小于,0.5dB,）,这两个参数是互相关联,参数标注时，一般是合在一起标注。,如：传输速率,30MHZ,，插损,0.5dB,，或插损（,30MHZ,）,0.5dB,。,如果只标注传输速率：则是在,0.5dB,插损下的传输速率,。,2,、,电涌保护器的检测,2.1,有关电涌保护器的一些标准介绍,2.2,电涌保护器的检测,2.1,有关电涌保护器的一些标准介绍,国际标准,:,IEC62305-4(TC81,防雷,),雷电防护 第,4,部分,:,建筑物内电气和电子系统,IEC61643-11:2011(TC37,避雷器,),低压电涌保护器，第,11,部分：低压配电系统的电涌保护器,性能要求和实验方法,IEC61643-12:2008,低压电涌保护器，第,12,部分：低压配电系统的电涌保护器,选择与使用原则,IEC61643-21:2009,低压电涌保护器，第,21,部分：电信和信号网络的电涌保护器,性能要求和试验方法,IEC60364-5-534,（,TC64,电气装置及防雷冲击保护,),建筑物电气装置，第,5,部分：电气设备的选择和安装,-,隔离、开关和控制设备，第,534,节：过电压保护设备,国家标准,:,GB 18802.1-2011,低压电涌保护器（,SPD,）第,1,部分：低压配电系统的电涌保护器 性能要求和试验方法,GB18802-12-2002,低压配电系统的电涌保护器 第,12,部分,:,选择与使用原则,GB18802-21-2004,电信和信号网络的电涌保护器 第,21,部分,:,性能要求和实验方法,GB50057-94(2000,年版,),建筑物防雷设计规范,GB50343-2004,建筑物电子信息系统防雷设计规范,GB11032-2010,交流无间隙金属氧化物避雷器,行业标准,:,GA173-2002,计算机信息系统保安器,YD/T1235.1-2002,通信局,(,站,),低压配电系统用电涌保护器技术要求,YD/T1235-2.2002,通讯局,(,站,),低压配电系统用电涌保护器测试方法,QX10-2002,电涌保护器 第一部分,:,性能要求和试验,方法,SJ/T10348 10349-93,电子元器件详细规范 浪涌型抑制型压敏电阻器,MYG2MYG3,型过压保护用氧化锌压敏电阻器评定水平,E,SJ/T11280-2002,电子元器件详细规范,MYS4,、,MYS5,、,MYS6,、,MYS8,防雷指示型过电压保护器评定水平,E,电涌保护器的检测标准,GB/T 21431-2008,建筑物防雷装置检测技术规范,QX/T86-2007,运行中电涌保护器检测技术规范,2.2,电涌保护器的检测,SPD,的检测分为检查和测试两部分,2.2.1,电涌保护器的检查,1.SPD,的检查项目,检查项目主要有：,1,）,SPD,的选择,2,）,SPD,的外观检查,3,）,SPD,的安装工艺,4,）,SPD,之间的配合,1,）,SPD,的选择,连接至低压配电系统,SPD,的选择应符合,GB/T18802-12-2002,低压配电系统的电涌保护器 第,12,部分,:,选择与使用原则,连接至电信及信号网络,SPD,的选择应符合,IEC61643-22:2004,低压电涌保护器 第,22,部分,:,电信及信号网络电涌保护器,选择与使用原则,a,检查,SPD,的电压保护水平,U,P,在低压配电系统中,SPD,的,电压保护水平,和,引线两端感应电压,之和,应低于,被保护设备的耐冲击过电压额定值的,0.8,倍,。在无法获得设备比值时，可参考下表,220/380V,三相系统各种设备耐冲击过电压额定值,设备位置,电源处,的设备,配电线路和最后,分支线路的设备,用电,设备,特殊需要 保护的设备,耐冲击过电压类别,类,类,类,类,耐冲击电压额定值（,kV,）,6,4,2.5,1.5,注：,类需要将瞬态过电压限制到特定水平的设备；,类如家用电器、手提工具和类似负荷；,类如配电盘，断路器，包括电缆、母线、分线盒、开关、插座的布线系统，以及应用于工业的设备和永久接至固定装置的固定安装的电动机等一些其他设备；,类如电气计量仪表、一次线过流保护设备、波纹控制设备。,b,检查,SPD,的保护模式,检查,SPD,的保护模式与配电系统的接地型式是否相适应,（首先检查配电系统的接地型式）。,1)TT,系统中,“,4+0,”,保护模式的,SPD,不应安装在剩余电流保护器的电源侧。,2),在,TT,系统,10KV,小电阻接地电网中宜采用,“,3+1,”,保护模式的,SPD,。,低压配电系统的接地型式,IEC,规定，接地制式由两个字母表示，必要时加后续字母,第一字母,第二字母,后续字母,配电系统中性线对地关系,设备的外露导电部分与配电系统接地地的关系,中性线与保护线之间的关系,T,I,T,N,C,S,C-S,直接接,地,不接地或阻抗接地,独立配电系统接地点的直接接地,直接与配电系统的接地点相连,中性线,N,与保护线,PE,合并为,PEN,中性线,N,与保护线,PE,分开,电源测为,PEN,线从某一点分开为,N,及,PE,线,低压配电系统的接地制式图,外露导电部分,PE,L1,L2,L3,N,L1,L2,L3,N,图,1 TT,系统,低压配电系统的接地制式图,图,2 TN-C,系统,外露导电部分,L2,N,L1,L3,PE,L1,L3,L2,N,PE,图,3 TN-S,系统,外露导电部分,L2,N,L1,L3,PE,L3,L1,L2,PEN,图,4 TN-C-S,系统,低压配电系统的接地制式图,L1,L3,外露导电部分,开路或接,PE,L1,L2,L3,图,5,不配出中性线的,IT,系统,L1,L2,L3,外露导电部分,开路或接,PE,L1,L2,L3,N,N,图,6,配出中性线的,IT,系统,TT,系统中,“,4+0,”,保护模式的,SPD,不应安装在剩余电流保护器的电源侧,TT,系统中电涌保护器安装在剩余电流保护器的电源侧,TT,系统中电涌保护器安装在剩余电流保护器的负荷侧,“,4+0,”,保护模式的,SPD,安装在,TT,系统中剩余电流保护器,(RCD),的电源侧,R,A,被保护设备,R,B,F,1,F,2,RCD,SPD,I,d,2),在,TT,系统,10KV,小电阻接地电网中宜采用,“,3+1,”,保护模式的,SPD,变压器,N,I,d,R,B,R,A,10KV,高压侧,220V/380V,低压侧,被保护设备,L,3,L,1,L,2,当高压侧发生接地故障时，由于是小电阻接地，故障电流大，在,R,B,接地电阻上产生一个暂态过电压，同时致使,TT,系统在零线,(N),上产生一个,U,N,=I,d,R,B,相线（,L,）上产生一个,U,L,=220+UN,过电压。此过电压往往超过千伏，将致使限压型,SPD,启动，其电流经,R,A,到地。由于该过电压持续时间超过数百毫秒，而限压型,SPD,只能承受微秒级的过电压，因此，将致使限压型的,SPD,损坏。,而对于,“,3+1,”,保护模式的,SPD,接线方式，当零线和相线电位抬高时，由于用于零地之间开关型,SPD,启动电压一般取得较高，不易导通。且它的耐流能力强，即使导通，也不会致使,SPD,损坏。这样，就可完全避免此类故障过电压对,SPD,的危害。,容易致使,SPD,故障,当,SPD,以短路模式失效时，,SPD,更容易引起燃烧现象,由于,SPD,连接在相线与地线之间，当,SPD,以短路模式失效时，回路的阻抗包括变压器内阻、导线电阻、,SPD,导通电阻以及,RB,、,RA,两处的接地电阻。在接地电阻过高时，会使流经整个回路的短路电流太小，无法使前级的空气开关或熔丝,F2,断开，通常,F1,的耐流能力大于,F2,，所以也无法使,F1,断开，这样，就使,SPD,上的故障电流持续存在，容易引起,SPD,燃烧。,而采用,“,3+1,”,保护模式接线方式时，如图,3,所示，由于,SPD,连接在相线与零线之间，回路的阻抗主要是供电变压器内阻及导线电阻，回路阻抗非常低，故障电流很大，容易使前级的空气开关或熔丝,F2,断开。这样，,SPD,就与电网迅速隔离，不仅保障供电连续，而且也使,SPD,不会因长时间过流而燃烧。,R,A,L,3,L,1,L,2,被保护设备,N,故障电流,R,B,F,1,F,2,c,检查,SPD,最大持续工作电压,U,C,在低压配电系统中,SPD,最大持续工作电压,U,C,应符合以下要求。,TT,系统（,SPD,安装在剩余电流保护器负荷侧）不小于,1.55 U,0,TT,系统（,SPD,安装在剩余电流保护器电源侧）不小于,1.15 U,0,IT,系统（,SPD,安装在剩余电流保护器负荷侧）不小于,1.15 U,（,U,为线间电压）,TN,系统不小于,1.15 U,0,U0,为低压系统相线对中性线的标称电压，在,220/380V,中,U,0,=220V,。,D,检查,SPD,脱离器的过电流保护,SPD,脱离器：,当,SPD,发生故障时，把,SPD,从系统断开的装置。（内部的,/,或外部的）。,它能防止系统持续故障，并且对,SPD,失效给出可见的指示。,SPD,脱离器的过电流保护与主电路上过电流保护的电流比值宜为,1,：,1.6,。,e.,检查,SPD,安装的级数（数量）及标称放电电流,低压配电系统,SPD,安装的级数（数量）及标称放电电流参数宜符合下表要求,保护,分级,LPZO,区与,LPZ1,区交界处,LPZ1,与,LPZ2,、,LPZ2,与,LPZ3,区交界处,直流电源标称,放电电流（,kA,）,第一级,第二级,第三级,第四级,冲击电流（,kA,）,标称放电电流（,kA,）,标称放电电,流（,kA,）,标称放电电,流（,kA,）,标称放电电,流（,kA,）,10/350s,8/20s,8/20s,8/20s,8/20s,8/20s,A,级,20,80,40,20,10,10,B,级,15,60,40,20,直流配电系统中根据线路长度和工作电压选用标称放电电流,10 kA,适配的,SPD,C,级,12.5,50,20,D,级,12.5,50,10,信号线路,SPD,安装的级数（数量）：,A,级防护系统宜采用,2,级或,3,级；,B,级防护系统宜采用,2,级；,C,、,D,级防护系统宜采用,1,级或,2,级。,在,LPZ0A,区或,LPZOB,区与,LPZ1,区交界处,应选用,imp,值为,0.5 kA,2.5kA(1o/350us,或,10/250us),的,SPD,或,4kV(10/700us),的,SPD,；,在,LPZ1,区与,LPZ2,区交界处,应选用,U,oc,值为,0.5kV,10kV(1.2/50us),的,SPD,或,0.25kA,5kA(8/2o us),的,SPD,；,在,LPZ2,区与,LPZ3,区交界处,应选用,0.5kV,1kV(1.2/50us),的,SPD,或,0.25kA,0.5kA(8/20us),的,SPD,。,2)SPD,的外观检查,a.,检查,SPD,外观,SPD,的表面应平整，光洁，无划伤，无裂痕和烧灼痕或变形。,SPD,的标志应符合有关规定，并标识清晰。,应注明：,U,P,、,U,C,、,I,n,b,检查,SPD,状态指示器,检查,SPD,是否具有状态指示器。,如有，则需确认状态指示应与生产厂说明相一致。,如指示灯、色标等,C,检查,SPD,外置脱离器状态,检查,SPD,的外置脱离器是否处于正常状态。,3)SPD,的安装工艺,a,检查,SPD,连接导体的色标,SPD,连接导体的色标应符合相线采用,黄、绿、红,任一色，中性线采用,浅蓝色,，接地线采用,绿,/,黄双色,线的要求。,颜色：,L,1,L,2,L,3,N PE,黄,绿,红,浅蓝,绿,/,黄,b,检查,SPD,连接导体的截面积,电源,SPD,连接线截面的要求应满足标准,GB50057,征求意见稿,连接,电涌,保护,器的,导体,电气系统,级试验的,电涌保护器,Cu(,铜,),6,级试验的,电涌保护器,4,级试验的,电涌保护器,1.5,电子系统,D1,类电涌保护器,1.2,其他类的电涌保护器,(,连接导体的截面可小于,1.2mm,2,),根据具体,情况确定,C,检查,SPD,连接导体的长度,1)SPD,两端的连接应短而直,;,2),SPD,两端的连接线长度之和不宜超过,0.5m,，或采用凯文连接。,SPD1,SPD,a,b,凯文接线方式,4),检查,SPD,之间的配合,当在线路上多处安装,SPD,时，,SPD,之间的线路长度应按生产厂试验数据采用；,若无此试验数据时，电压开关型,SPD,与限压型,SPD,之间的线路长度不宜小于,10m,，限压型,SPD,之间的线路长度不宜小于,5m,。,若长度达不到要求应检查是否加装了退耦元件。,注：对将放电间隙和压敏电阻组合在一起的新型,SPD,，若这两者之间的配合已有措施，并通过检测后，可不用退耦元件。,2.2.2,电涌保护器的测试,1 SPD,的测试是对已安装运行的,SPD,进行测试,;,2,测试的目的是查明,SPD,是否失效,;,3,测试的主要对象为低压配电系统中的限压型,SPD,。,限压型,SPD,直流参考电压和泄漏电流,;,SPD,后备保护器,;,SPD,绝缘电阻,;,SPD,接地,;,SPD,表面温度,.,SPD,的测试项目,1),限压型,SPD,直流参考电压和泄漏电流,本测试仅适用于以金属氧化物压敏电阻（,mov,）为限压元件且无其它并联元件的,SPD,。,对,SPD,直流参考电压和泄漏电流两参数的测试采用静态测试，也就是说必须切断电涌保护器中保护元件的供电，用防雷元件测试进行。,将,SPD,的可插拔模块取下测试，或将不可插拔式,SPD,两端连线拆除，按测试仪器说明书连接进行测试。,SPD,上有其他并联元件时，测试时不对其接通。,对内部带有滤波或限流元件的,SPD,，应不带滤波器或限流元件进行测试,。,判别标准：,直流参考电压（,U,1mA,）的测试值应在,SPD,直流参考电压（,U,1mA,）的,10%,范围内。如超过此标准，判定为失效，应及时更换。,泄漏电流（,I,le,）的测试值应符合生产厂标称的最大值，一般宜小于,20,A,。,2),测试,SPD,后备保护器,SPD,生产厂标称其产品,有后备保护器,，如系热熔丝、热熔线圈或热敏电阻等限流元件，,应测试其两端是否导通，如不导通则需更换。,3),测试,SPD,绝缘电阻,SPD,的绝缘部分应具有足够大的绝缘电阻，其测试应在,型式试验,中进行。对在线,SPD,的现场测试应为静态测试，仅对,SPD,所有,接线端与,SPD,壳体间,进行测量。,先将,SPD,与所连接线路断开，再用,500V,绝缘电阻测试仪（兆欧表），正负极性各测试一次，测量的值应在稳定之后或施加电压,1min,后读取。合格判定标准为不小于,50M,。,4),测试,SPD,接地,1.,测试,SPD,的接地电阻,用接地电阻测试仪测试,SPD,的接地电阻，,其冲击接地电阻应不大于防护系统接地要求。,2.,测试,SPD,接地线连接的有效性,用等电位测试仪（毫欧表）测试,SPD,接地线与等电位连接带之间的过渡电阻，应不大于,0.03,。,4),测试,SPD,的表面温度,通过对运行中电源,SPD,表面温度的快速测量，,初步判断,其,劣化程度和在线运行的安全状态,;,也可以此为依据,迅速确定进一步抽样测试的测试对象,，以提高对运行中电源,SPD,现场测试作业的,测试效率,和,测试可操作性,，实现对运行中电源,SPD,在线运行安全状态的,快速监测,。,如何测量？,1.,对运行中电源,SPD,表面温度的测量，应采用,非接触式快速测量,；对同一个运行中电源,SPD,至少要进行,三个不同位置,的表面温度的测量，取平均值为测量结果；测量时须在温度测试仪测量显示稳定后再读数。,2.,运行中电源,SPD,的表面温度按正常运行温度和极限运行温度来划分，其表面温度高于环境温度并低于,80K,为正常运行温度，其表面温度高于,80K,并低于,120K,为极限运行温度。,注：,K,表示温升，,80K,和,120K,的温度值暂定。,判别方法,对于表面温度高于,120K,的电源,SPD,，判定为失效，应及时更换。,在极限运行温度范围的电源,SPD,应进行下线测试，若其劣化超标，应及时更换；若劣化未超标，则应限时更换并缩短对其巡检周期（增加检测次数）。,对于表面温度在正常运行温度范围内的电源,SPD,，宜对表面温度较高的进行抽样下线测试。,如不具备将运行中的电源,SPD,进行全部下线测试的条件，可采用以下逐级抽样的方法进行测试；,对于运行在同一环境中的电源,SPD,，首先对运行温度相近的电源,SPD,进行抽样测试，如未出现劣化超标,SPD,，可对低于该相近温度的电源,SPD,不进行抽样测试；如存在劣化超标,SPD,，应对低于该相近温度的电源,SPD,继续进行抽样测试，直到抽样中不再出现劣化超标,SPD,，对低于最后抽样相近温度的电源,SPD,可不进行抽样测试。,检测周期,对安装在爆炸和火灾危险环境的,SPD,，应每半年检测一次。,其它场所的,SPD,应每年检测一次。,雷雨季节使用单位应定期检查,SPD,状态指示器，并做好记录；雷击之后必须检查,SPD,状态指示器。,测试中应注意的问题：,（,1,）防雷元件测试仪必须检测校正；,（,2,）测试时要细心，以防触电，最好配备防电击用品；,（,3,）正确使用防雷元件测试仪。,敬请批评指正！,谢谢！,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
