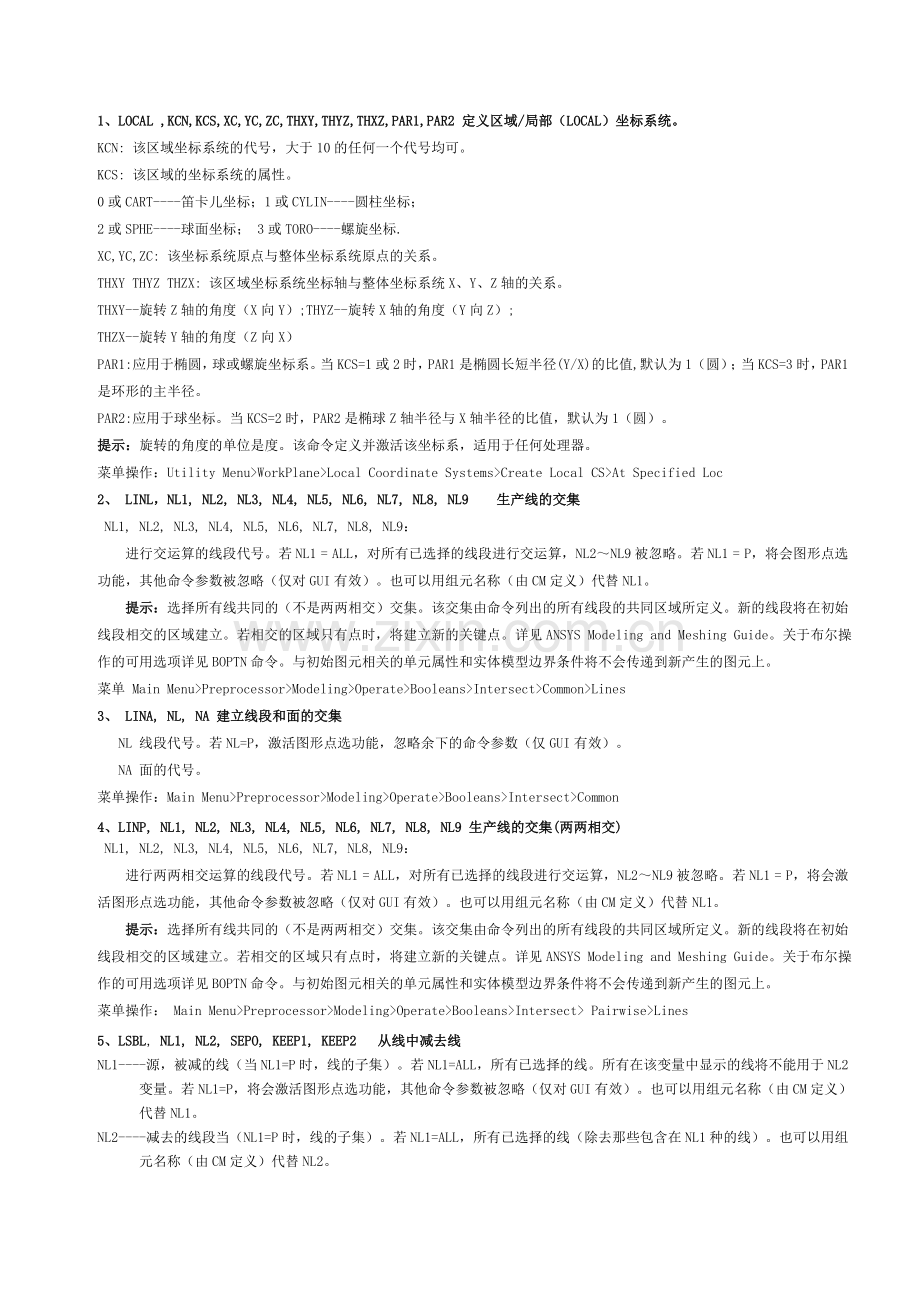

1、LOCAL ,KCN,KCS,XC,YC,ZC,THXY,THYZ,THXZ,PAR1,PAR2 定义区域/局部（LOCAL）坐标系统。
KCN: 该区域坐标系统的代号，大于10的任何一个代号均可。
KCS: 该区域的坐标系统的属性。
0或CART----笛卡儿坐标；1或CYLIN----圆柱坐标；
2或SPHE----球面坐标； 3或TORO----螺旋坐标.
XC,YC,ZC: 该坐标系统原点与整体坐标系统原点的关系。
THXY THYZ THZX: 该区域坐标系统坐标轴与整体坐标系统X、Y、Z轴的关系。
THXY--旋转Z轴的角度（X向Y）;THYZ--旋转X轴的角度（Y向Z）;
THZX--旋转Y轴的角度（Z向X）
PAR1:应用于椭圆，球或螺旋坐标系。当KCS=1或2时，PAR1是椭圆长短半径(Y/X)的比值,默认为1（圆）；当KCS=3时，PAR1是环形的主半径。
PAR2:应用于球坐标。当KCS=2时，PAR2是椭球Z轴半径与X轴半径的比值，默认为1（圆）。
提示：旋转的角度的单位是度。该命令定义并激活该坐标系，适用于任何处理器。
菜单操作：Utility Menu>WorkPlane>Local Coordinate Systems>Create Local CS>At Specified Loc
2、 LINL，NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9 生产线的交集
NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9：
进行交运算的线段代号。若NL1 = ALL，对所有已选择的线段进行交运算，NL2～NL9被忽略。若NL1 = P，将会图形点选功能，其他命令参数被忽略（仅对GUI有效）。也可以用组元名称（由CM定义）代替NL1。
提示：选择所有线共同的（不是两两相交）交集。该交集由命令列出的所有线段的共同区域所定义。新的线段将在初始线段相交的区域建立。若相交的区域只有点时，将建立新的关键点。详见ANSYS Modeling and Meshing Guide。关于布尔操作的可用选项详见BOPTN命令。与初始图元相关的单元属性和实体模型边界条件将不会传递到新产生的图元上。
菜单 Main Menu>Preprocessor>Modeling>Operate>Booleans>Intersect>Common>Lines
3、 LINA, NL, NA 建立线段和面的交集
NL 线段代号。若NL=P，激活图形点选功能，忽略余下的命令参数（仅GUI有效）。
NA 面的代号。
菜单操作：Main Menu>Preprocessor>Modeling>Operate>Booleans>Intersect>Common
4、LINP, NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9 生产线的交集(两两相交)
NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9：
进行两两相交运算的线段代号。若NL1 = ALL，对所有已选择的线段进行交运算，NL2～NL9被忽略。若NL1 = P，将会激活图形点选功能，其他命令参数被忽略（仅对GUI有效）。也可以用组元名称（由CM定义）代替NL1。
提示：选择所有线共同的（不是两两相交）交集。该交集由命令列出的所有线段的共同区域所定义。新的线段将在初始线段相交的区域建立。若相交的区域只有点时，将建立新的关键点。详见ANSYS Modeling and Meshing Guide。关于布尔操作的可用选项详见BOPTN命令。与初始图元相关的单元属性和实体模型边界条件将不会传递到新产生的图元上。
菜单操作： Main Menu>Preprocessor>Modeling>Operate>Booleans>Intersect> Pairwise>Lines
5、LSBL, NL1, NL2, SEPO, KEEP1, KEEP2 从线中减去线
NL1----源，被减的线（当NL1=P时，线的子集）。若NL1=ALL，所有已选择的线。所有在该变量中显示的线将不能用于NL2变量。若NL1=P，将会激活图形点选功能，其他命令参数被忽略（仅对GUI有效）。也可以用组元名称（由CM定义）代替NL1。
NL2----减去的线段当（NL1=P时，线的子集）。若NL1=ALL，所有已选择的线（除去那些包含在NL1种的线）。也可以用组元名称（由CM定义）代替NL2。

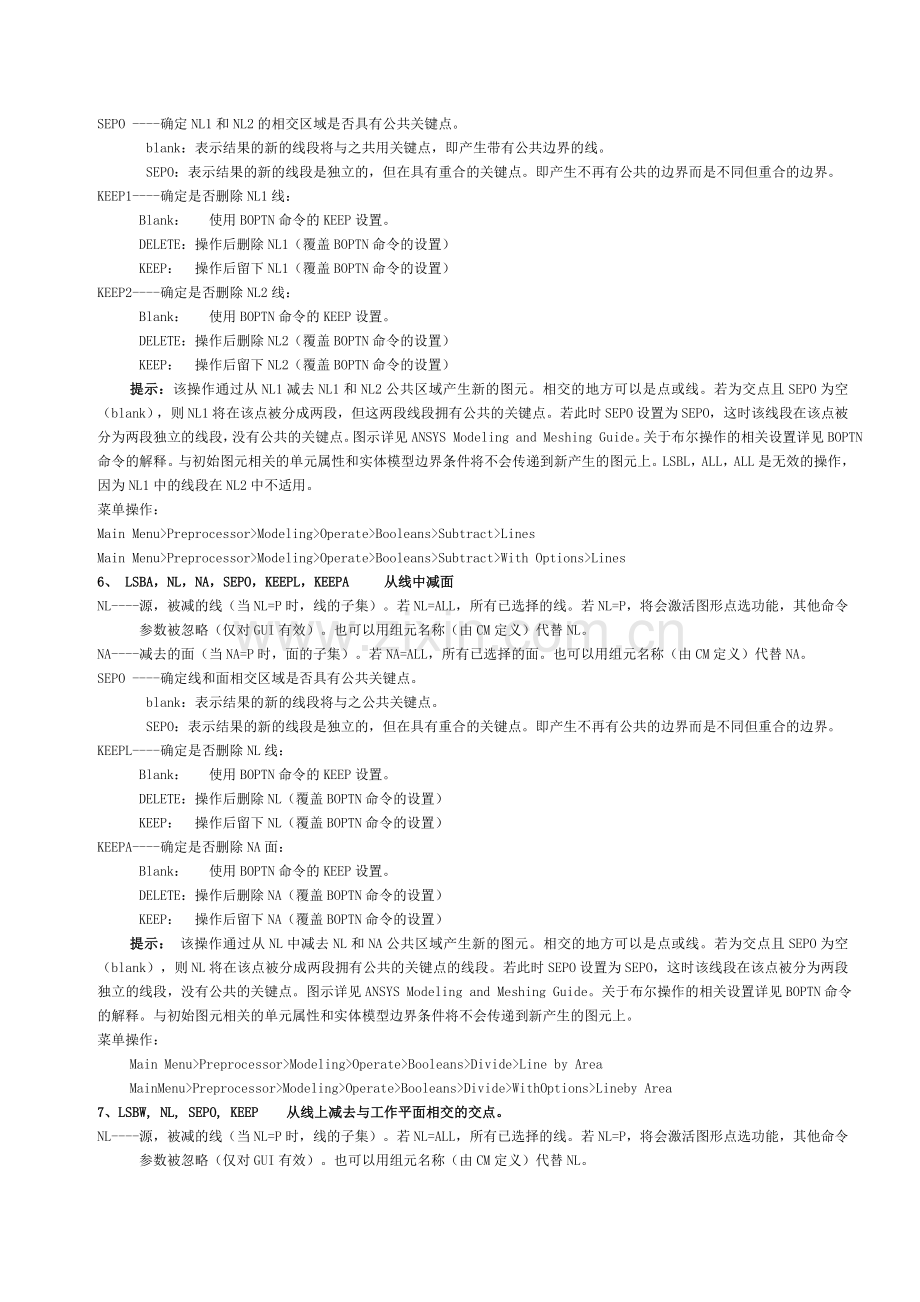

SEPO ----确定NL1和NL2的相交区域是否具有公共关键点。
blank：表示结果的新的线段将与之共用关键点，即产生带有公共边界的线。
SEPO：表示结果的新的线段是独立的，但在具有重合的关键点。即产生不再有公共的边界而是不同但重合的边界。
KEEP1----确定是否删除NL1线：
Blank： 使用BOPTN命令的KEEP设置。
DELETE：操作后删除NL1（覆盖BOPTN命令的设置）
KEEP： 操作后留下NL1（覆盖BOPTN命令的设置）
KEEP2----确定是否删除NL2线：
Blank： 使用BOPTN命令的KEEP设置。
DELETE：操作后删除NL2（覆盖BOPTN命令的设置）
KEEP： 操作后留下NL2（覆盖BOPTN命令的设置）
提示：该操作通过从NL1减去NL1和NL2公共区域产生新的图元。相交的地方可以是点或线。若为交点且SEPO为空（blank），则NL1将在该点被分成两段，但这两段线段拥有公共的关键点。若此时SEPO设置为SEPO，这时该线段在该点被分为两段独立的线段，没有公共的关键点。图示详见ANSYS Modeling and Meshing Guide。关于布尔操作的相关设置详见BOPTN命令的解释。与初始图元相关的单元属性和实体模型边界条件将不会传递到新产生的图元上。LSBL，ALL，ALL是无效的操作，因为NL1中的线段在NL2中不适用。
菜单操作：
Main Menu>Preprocessor>Modeling>Operate>Booleans>Subtract>Lines
Main Menu>Preprocessor>Modeling>Operate>Booleans>Subtract>With Options>Lines
6、 LSBA，NL，NA，SEPO，KEEPL，KEEPA 从线中减面
NL----源，被减的线（当NL=P时，线的子集）。若NL=ALL，所有已选择的线。若NL=P，将会激活图形点选功能，其他命令参数被忽略（仅对GUI有效）。也可以用组元名称（由CM定义）代替NL。
NA----减去的面（当NA=P时，面的子集）。若NA=ALL，所有已选择的面。也可以用组元名称（由CM定义）代替NA。
SEPO ----确定线和面相交区域是否具有公共关键点。
blank：表示结果的新的线段将与之公共关键点。
SEPO：表示结果的新的线段是独立的，但在具有重合的关键点。即产生不再有公共的边界而是不同但重合的边界。
KEEPL----确定是否删除NL线：
Blank： 使用BOPTN命令的KEEP设置。
DELETE：操作后删除NL（覆盖BOPTN命令的设置）
KEEP： 操作后留下NL（覆盖BOPTN命令的设置）
KEEPA----确定是否删除NA面：
Blank： 使用BOPTN命令的KEEP设置。
DELETE：操作后删除NA（覆盖BOPTN命令的设置）
KEEP： 操作后留下NA（覆盖BOPTN命令的设置）
提示： 该操作通过从NL中减去NL和NA公共区域产生新的图元。相交的地方可以是点或线。若为交点且SEPO为空（blank），则NL将在该点被分成两段拥有公共的关键点的线段。若此时SEPO设置为SEPO，这时该线段在该点被分为两段独立的线段，没有公共的关键点。图示详见ANSYS Modeling and Meshing Guide。关于布尔操作的相关设置详见BOPTN命令的解释。与初始图元相关的单元属性和实体模型边界条件将不会传递到新产生的图元上。
菜单操作：
Main Menu>Preprocessor>Modeling>Operate>Booleans>Divide>Line by Area
MainMenu>Preprocessor>Modeling>Operate>Booleans>Divide>WithOptions>Lineby Area
7、LSBW, NL, SEPO, KEEP 从线上减去与工作平面相交的交点。
NL----源，被减的线（当NL=P时，线的子集）。若NL=ALL，所有已选择的线。若NL=P，将会激活图形点选功能，其他命令参数被忽略（仅对GUI有效）。也可以用组元名称（由CM定义）代替NL。
SEPO ----确定边界的行为。 blank：表示结果的新的线段将与之公共关键点。
SEPO：表示结果的新的线段是独立的，但在具有重合的关键点。即产生不再有公共的边界而是不同但重合的边界。
KEEP----确定是否删除NL线：
Blank： 使用BOPTN命令的KEEP设置。
DELETE：操作后删除NL（覆盖BOPTN命令的设置）
KEEP： 操作后留下NL（覆盖BOPTN命令的设置）
提示：该操作通过从NL中减去NL和工作平面交点产生新的图元。相交的地方是点。工作平面与NL不能在同一平面内。若SEPO为空（blank），则NL将在该点被分成两段拥有公共的关键点的线段。若此时SEPO设置为SEPO，这时该线段在该点被分为两段独立的线段。图示详见ANSYS Modeling and Meshing Guide。关于布尔操作的相关设置详见BOPTN命令的解释。与初始图元相关的单元属性和实体模型边界条件将不会传递到新产生的图元上。NL在某面内且被该操作分割，这该面将被更新（重生成）。
菜单操作：
Main Menu>Preprocessor>Modeling>Operate>Booleans>Divide>Line by WrkPlane
Main Menu>Preprocessor>Modeling>Operate>Booleans>Divide>With Options>Line by WrkPlane
Main Menu>Preprocessor>Modeling>Operate>Divide>Line by WrkP
8、LOVLAP, NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9 搭接线
NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9：
进行搭接操作的线的代号。若NL1=ALL，将会选择所有已选择的线，NL2~NL9被忽略。若NL1=P，将激活图形点选功能，余下命令域的参数被忽略（仅GUI有效）。也可以用组元名（由CM定义）来代替NL1。
提示：在所有线段的公共部分建立新的线段。该操作仅仅在公共区域是线时有效。关于布尔操作的相关设置详见BOPTN命令的解释。与初始图元相关的单元属性和实体模型边界条件将不会传递到新产生的图元上。
菜单操作：
Main Menu>Preprocessor>Modeling>Operate>Booleans>Overlap>Lines
9、 LGLUE, NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9 粘结线
NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9：
进行粘接操作的线的代号。若NL1=ALL，将会粘结所有已选择的线，NL2~NL9被忽略。若NL1=P，将激活图形点选功能，余下命令域的参数被忽略（仅GUI有效）。也可以用组元名（由CM定义）来代替NL1。
提示：粘结操作重新定义了输入的线段，因此这些线具有公共端点。新的线段具有与原是图元相同的几何特征。该操作仅仅当输入线段的公共部分是关键点时有效。图示详见ANSYS Modeling and Meshing Guide。关于布尔操作的相关设置详见BOPTN命令的解释。与初始图元相关的单元属性和实体模型边界条件将不会传递到新产生的图元上。
粘结操作导致线段在公共部分关键点的合并，只保留与代号小的线段相关的关键点。即必须警觉在执行多步GLUE操作后线段代号的变化，以避免操作的失效。
菜单操作：
Main Menu>Preprocessor>Modeling>Operate>Booleans>Glue>Lines
10、 LPTN, NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9 线分割
NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9：
进行分割操作的线的代号。若NL1=ALL，将会选择所有已选择的线，NL2~NL9被忽略。若NL1=P，将激活图形点选功能，余下命令域的参数被忽略（仅GUI有效）。也可以用组元名（由CM定义）来代替NL1。
提示：创建包含所有输入线段几何特征的线段。新线段由输入线的公共区域和其他区域共同定义。图示详见ANSYS Modeling and Meshing Guide。关于布尔操作的相关设置详见BOPTN命令的解释。与初始图元相关的单元属性和实体模型边界条件将不会传递到新产生的图元上。
菜单操作：
Main Menu>Preprocessor>Modeling>Operate>Booleans>Partition>Lines
11、L2ANG, NL1, NL2, ANG1, ANG2, PHIT1, PHIT2 生成与已有两条线成一定角度的线．
此新线段与已存在的直线nl1夹角为ang1，与直线nl2的夹角为ang2。Phit1，Phit2为新产生两点的号码。
NL1：现有线的编号．若为负，假定P1是生成线上的第二个端点；NL1也可以是P．
NL2：与新生成的线相接的第二条线的编号．若为负，则P3是线上的第二个关键点．
ANG1, ANG2：生成的线分别与第一条，第二条线相交点的角度（通常为０度或１８０度）
PHIT1, PHIT2 ：分别在第一条，第二条线上生成的关键点号，默认值有系统指定．
菜单操作：
Main Menu>Preprocessor>Modeling>Create>Lines>Lines>Angle to 2 Lines
Main Menu>Preprocessor>Modeling>Create>Lines>Lines>Norm to 2 Lines
12、LCLEAR，NL1，NL2，NINC 将已经网格化的一组线段上的节点与元素清除
NL1——所选线段的最小编号；NL2——所选线段的最大编号；NINC——线段编号的增量。
如果NL1=all，则清除所有已经选取的网格化的线段上的节点和元素。
注意：清除的节点和元素，只与所选的线有关而不管在此线上的节点及元素是否已经被筛选出来，但是如果一个节点是由很多元素共享，而元素不在所选出来的线上，则不会被删除。此外，节点、元素的号码等都会因节点元素的删除而去掉。（在清除前最好先SAVE）
其他类似的命令，ACLEAR，NA1，NA2，NINC；VCLEAR，NV1，NV2，NINC
13、 LESIZE，NL1,SIZE,ANGSIZ,NVID,SPACE,KFORC,LAYER1,LAYER2,KYNDIV 对所选的线设置网格单元大小（可以具体设定单元的长度或者整条线的份数）
命令使用的时候可以简化为：LESIZE，NL1,SIZE,ANGSIZ,NVID,SPACE
NL1：线的编号 （线的编号可以通过selelct中，entity，line ，by pick up来选取，选中后会显示线的编号）
SIZE：指单元边长。如果后面的NVID为空，则分段数将根据线长自动计算并经圆整得到。
ANGSIZ：这个只有在size和nvid为空的时候使用，表示将曲线分割成许多角度，角度在曲线上的跨度即网格单 元的边长。
NVID：表示每条线的分段数（数为正的时候，如果为-1则表示分段数为0）
SPACE：表示分割线段的间隔比率。若为正，表示线段尾端间距与首端间距之比（如果space>1.0,表示首端到末端间距增大；否则将减小）；若为负，则space表示线段中间与两端间距之比。如果取1.0，表示均匀间距。
14、LATT, MAT, REAL, TYPE, --, KB, KE, SECNUM 指定所选的未划分网格的线的单元属性。
MAT, REAL, TYPE：指定所选的未划分网格的线的材料号,实常数号,单元类型号。
-- ：没有使用的地方.
KB, KE：指定所选的未划分网格的线的起点和终点的方向关键点.当梁划分网格时,ANSYS用这些关键点的位置去定义梁截面是如何朝向的,梁单元可以通过沿着一条指定了一个方向关键点的具有恒定方向的线来创建,或者通过给线的每个端点(始点--KB和终点--KE)选择不同的方向关键点来创建扭曲梁,(一条线是通过两个关键点(关键点1--KP1和关键点2—KP2)来限制的),线的始端方向矢量为从KP1到KB, 线的终端方向矢量为从KP2到KE,这些方向矢量用来计算单元的方向节点.
SECNUM：指定给所选的未划分网格的线的截面号.详细资料请看SECTYPE和SECNUM这两个命令的描述
注意:
LATT这个命令是当线划分网格时,用来说明单元属性的从这些线中生成的线也将具有这些属性MAT,REAL,TYPE,和SECNUM.如果一个线在划分网格时，没有用此命令指定属性，那么该线的属性由当前的MAT,REAL,TYPE,和SECNUM命令的设置确定。
不同的是,KB和KE的值只能用于已经选择的线,换句话说,从这些线中生成的线不能共享这些属性.同样的, 如果一个线在划分网格时，没有用此命令指定KB和KE属性，ANSYS不能从别处获得这些属性,请看梁划分网格的讨论(Meshing Your Solid Model in the ANSYS Modeling and Meshing Guide,)以获得更多信息.
重新使用LATT命令改变属性(在线划分网格之前),参数为0或空白时则可取消相应的联系。如果参数MAT, REAL, TYPE, 或 ESYS 被定义为-1，则该参数不改变当前设置。
有时，即使没有逻辑单元类型被指定(用LATT,,,TYPE 或 TYPE命令)，ANSYS也能进行线的网格划分。
请看(Meshing Your Solid Model in the ANSYS Modeling and Meshing Guide)中更多关于单元属性的设置的信息
菜单操作：
Main Menu>Preprocessor>Meshing>Mesh Attributes>All Lines
Main Menu>Preprocessor>Meshing>Mesh Attributes>Picked Lines
15、LSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP    选择线段（建立线选择子集）
Type ：选择方式，具体如下
    S－－建立新的选择集（默认）
    R－－从当前选择集中再选择某些作为新的当前选集
    A－－选择加入到当前选择集中以扩充当前集
    U－－从当前集中去除某些后作为新的当前选集
    ALL－－选择所有的
    NONE
    INVE－－反选
    STAT－－显示当前的选择状态
下面这些仅适用于Type＝S，R，A或U时：
Item： 数据识别标签。有效的标签选项如下表所示，其中有些需要组元标签。如果Item＝P，将会激活图形点选功能，同时其他的命令参数将会被忽略（仅对GUI有效）。此时默认为LINE。
Comp：Item的组元（当需要时）。有效的组元详见下表所示。
VMIN, VMAX, VINC： 定义选择范围
VMIN：选择范围的最小值，其值是线的代号，坐标值，属性代号等等。如果VMIN＝0.0，将会使用±1.0E-6 的误差值；或者当VMIN = VMAX时使用±0.005 * VMIN 的误差。一个组名（component name）也可以代替VMIN（忽略VMAX和VINC）。如果Item = MAT, TYPE, REAL, ESYS或者NDIV，同时VMIN为正值时，Item的绝对值与选择范围进行比较；当VMIN为负值时，Item的有符号的值与之比较。关于有符号属性的讨论参见LLIST命令
VMAX：选择范围的最大值。VMAX默认为VMIN。当VMAX ≠ VMIN时，系统使用±1.0E-8 x (VMAX-VMIN)的误差值。
VINC：间隔。仅适用于整数范围内（比如线段号）。其默认值为1，不能是负值。
KSWP：指定是否仅仅选择线段。
             0－－仅选择线段
             1－－选择线段以及与之相关的关键点，节点和单元。仅当Type＝S时有效。
说明：线段的选择取决于Item和Comp的值。数据只是被标识了选择与未选择，数据并没有从数据库中删除。
   如果Item = LCCA，该命令仅选择由LCCAT命令创建的线段。Comp, VMIN, VMAX, and VINC 部分将被忽略。
     如果 Item = HPT  ，  该命令仅选择由包含硬点的线段。
     如果Item = RADIUS ，该命令仅适用于弧线。
     该命令适用于任何处理器。
有效的Item和Component如下：
Item               Comp                                  描述
LINE                                                        线段号
EXT                               已选择面的外部线段（忽略余下的命令参数）
LOC             X,Y,Z                                  坐标值
TAN1            X,Y,Z
TAN1            X,Y,Z
NDIV                                                    线段分成的段数
SPACE                                                    线段的比值
MAT                                                         材料号
TYPE                                                         单元号
REAL                                                        实常数号
ESYS                                                    单元坐标系号
SEC                                                            截面号
LENGHT                                                    线段长度
RADIUS                                                     线段半径
HPT                                             线段号（仅适用于有硬点的线段）
LCCA                                    组合线段（仅适用由LCCAT命令创建的线段）

以下是与之类似的命令
VSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP
ASEL, Type, Item, Comp,VMIN, VMAX, VINC, KSWP
KSEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS
NSEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS
ESEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS
注：
KABS：
0－－在选择中检查符号
1－－在选择中使用其绝对值（符号忽略）
16、LSLA, Type    选择与面（已选择）相关的线段。
Type ：选择方式，具体如下
              S－－建立新的选择集（默认）
              R－－从当前选择集中再选择某些作为新的当前选集
             A－－选择加入到当前选择集中以扩充当前集
             U－－从当前集中去除某些选择
以下是与之类似的命令
ASLV, Type
KSLL, Type
NSLK, Type
17、 LSLK, Type, LSKEY   选择与关键点（已选择）相关的线段。
Type ：选择方式，具体如下
              S－－建立新的选择集（默认）
              R－－从当前选择集中再选择某些作为新的当前选集
             A－－选择加入到当前选择集中以扩充当前集
             U－－从当前集中去除某些选择
LSKEY：指定是否需要线段的所有点均被选择。
             0－－－选择线段，只要其任一关键点在点选择集中
             1－－－选择线段，须其所有关键点均在点选择集中
以下是与之类似的命令：
NSLV, Type, NKEY
NSLL, Type, NKEY
NSLA, Type, NKEY
KSLN, Type
ASLL, Type, ARKEY
ESLN, Type, EKEY, NodeType
18、LNSRCH, Key 在N-R中激活线性搜索
KEY线性搜索关键字：
OFF－不使用线性搜索。
ON－使用线性搜索。注意，打开线性搜索时适应性下降被抑制，除非在NROPT命令中明确需要。打开线性搜索时不推荐使用适应性下降 选项。
AUTO-在载荷步的子步间自动按需选择打开或关闭线性搜索。推荐使用。
默认命令，关闭线性搜索，除非有接触单元。
注意：
SOLCONTROL是ON(默认)时此命令是默认值。通过SOLCONTROL，ON和SOLCONTROL，OFF的默认设置完整的理解SOLCONTROL的内容列表。
用N-R解法（NROPT）时激活线性搜索。线性搜索替代了adaptive descent 。
LNSRCH,AUTO对于只在一些子步中需要LNSRCH的问题中很有用。
不能在弧长方法[ARCLEN, ARCTRM]中使用线性搜索，自动时间步或是自由度预测器[PRED] 。如果在设置LNSRCH, AUTOTS, or PRED后激活弧长方法，将出现警告。如果继续此解法，ANSYS停止线性搜索，自动时间步和自由度预测设置。
此命令用于前处理。
菜单操作：
Main Menu>Preprocessor>Loads>Analysis Type>Sol'n Controls>Nonlinear
Main Menu>Preprocessor>Loads>Load Step Opts>Nonlinear>Line Search
Main Menu>Solution>Analysis Type>Sol'n Controls>Nonlinear
Main Menu>Solution>Load Step Opts>Nonlinear>Line Search
