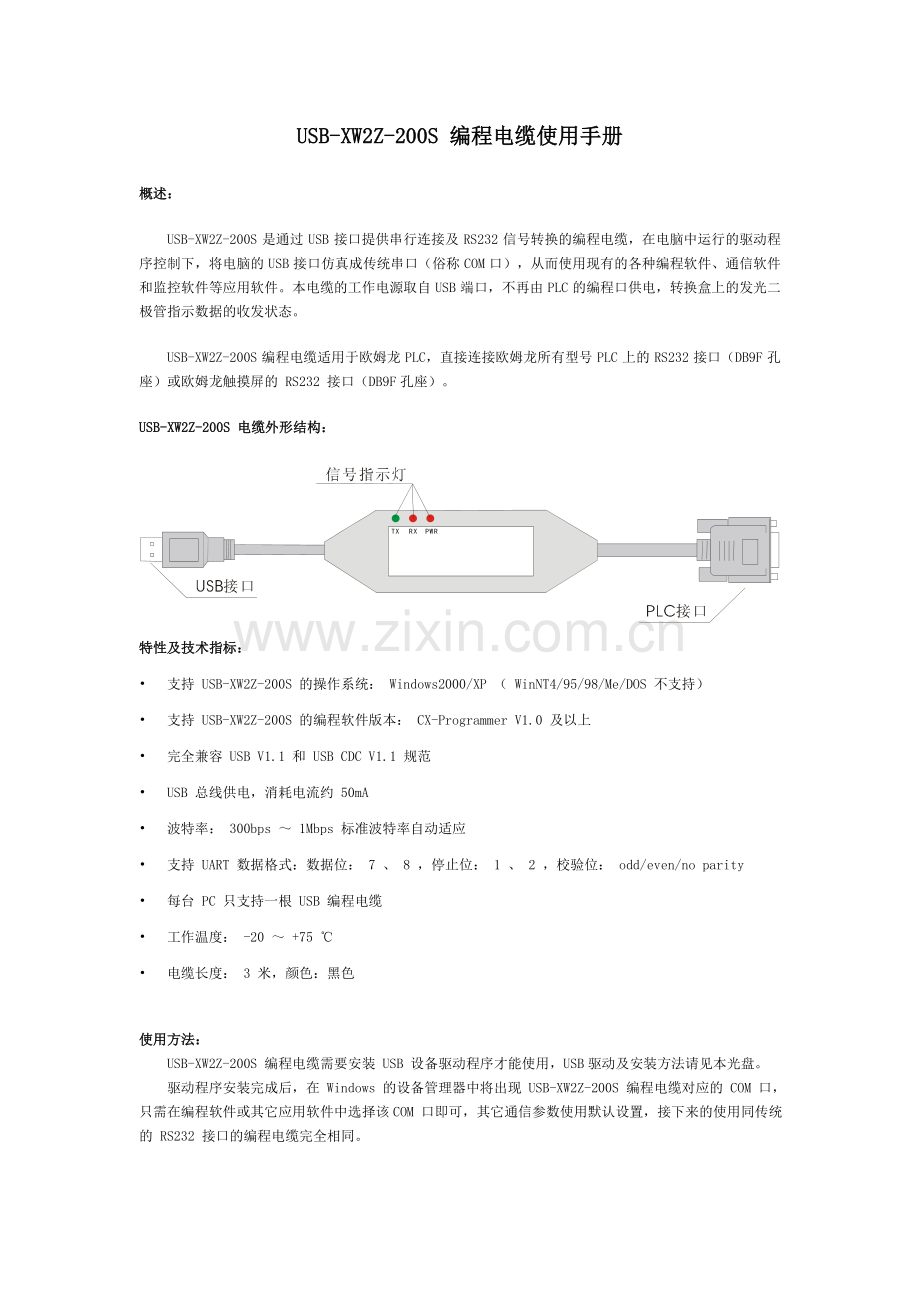

USB-XW2Z-200S 编程电缆使用手册
概述：
　　USB-XW2Z-200S 是通过 USB 接口提供串行连接及 RS232 信号转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的 USB 接口仿真成传统串口（俗称 COM 口），从而使用现有的各种编程软件、通信软件和监控软件等应用软件。本电缆的工作电源取自 USB 端口，不再由 PLC 的编程口供电，转换盒上的发光二极管指示数据的收发状态。
　　USB-XW2Z-200S 编程电缆适用于欧姆龙 PLC，直接连接欧姆龙所有型号 PLC 上的 RS232 接口（DB9F 孔座）或欧姆龙触摸屏的 RS232 接口（DB9F孔座）。
USB-XW2Z-200S 电缆外形结构：

特性及技术指标：
•  支持 USB-XW2Z-200S 的操作系统： Windows2000/XP （ WinNT4/95/98/Me/DOS 不支持）
•  支持 USB-XW2Z-200S 的编程软件版本： CX-Programmer V1.0 及以上
•  完全兼容 USB V1.1 和 USB CDC V1.1 规范
•  USB 总线供电，消耗电流约 50mA
•  波特率： 300bps ～ 1Mbps 标准波特率自动适应
•  支持 UART 数据格式：数据位： 7 、 8 ，停止位： 1 、 2 ，校验位： odd/even/no parity
•  每台 PC 只支持一根 USB 编程电缆
•  工作温度： -20 ～ +75 ℃
•  电缆长度： 3 米，颜色：黑色

使用方法：
　　USB-XW2Z-200S 编程电缆需要安装 USB 设备驱动程序才能使用，USB驱动及安装方法请见本光盘。
驱动程序安装完成后，在 Windows 的设备管理器中将出现 USB-XW2Z-200S 编程电缆对应的 COM 口，只需在编程软件或其它应用软件中选择该COM 口即可，其它通信参数使用默认设置，接下来的使用同传统的 RS232 接口的编程电缆完全相同。

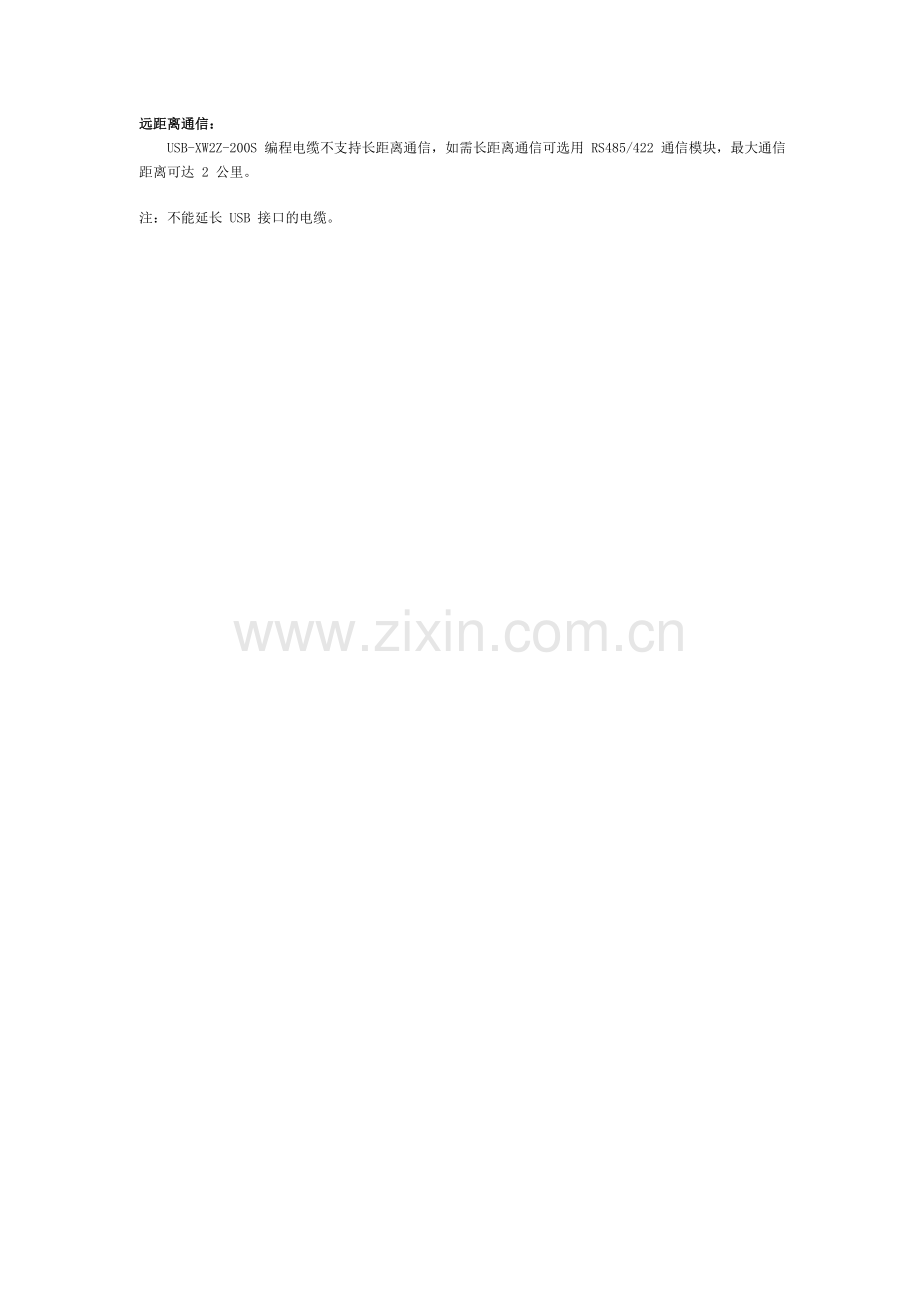

远距离通信：
　　USB-XW2Z-200S 编程电缆不支持长距离通信，如需长距离通信可选用 RS485/422 通信模块，最大通信距离可达 2 公里。
注：不能延长 USB 接口的电缆。
