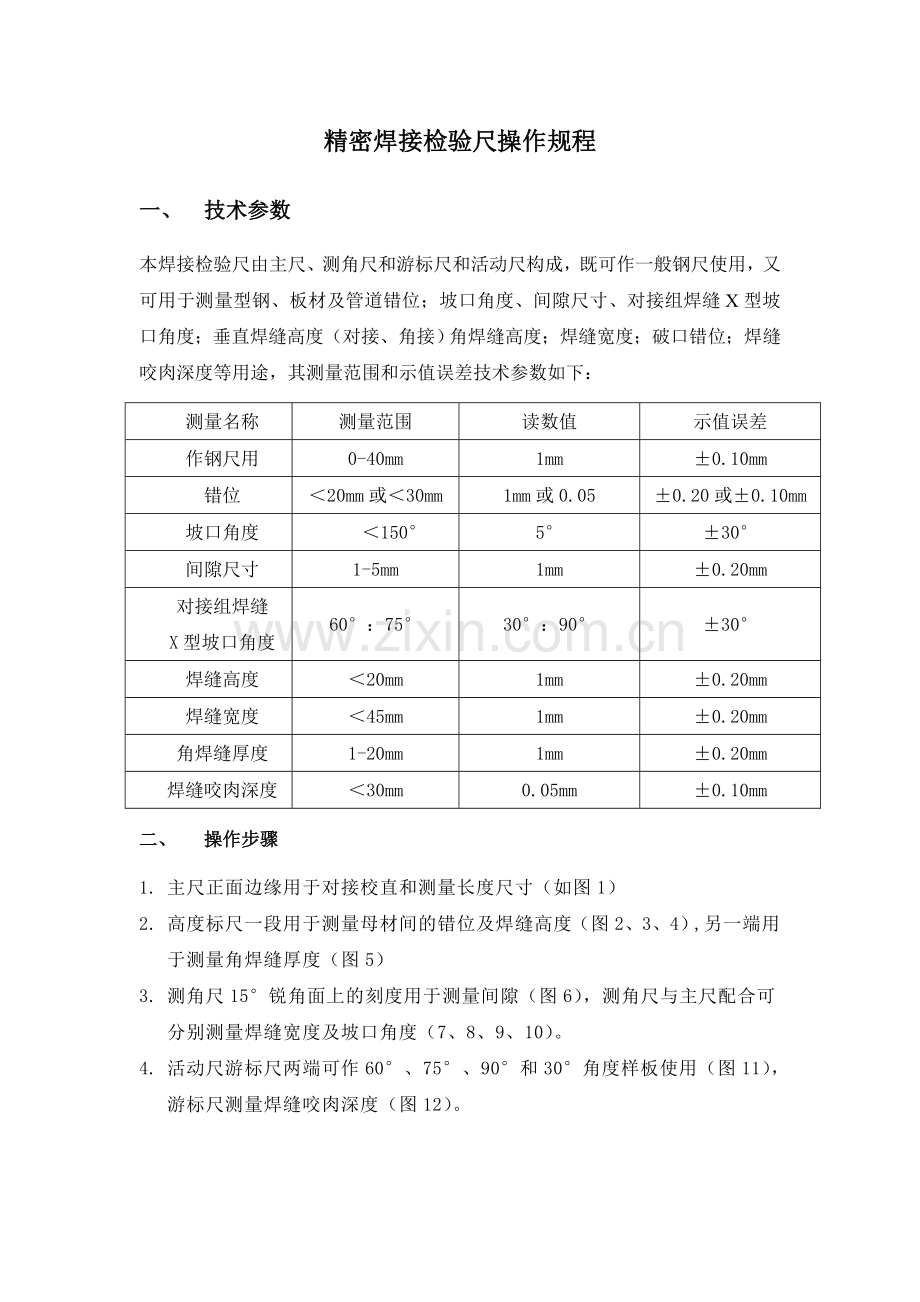

精密焊接检验尺操作规程
一、 技术参数
本焊接检验尺由主尺、测角尺和游标尺和活动尺构成，既可作一般钢尺使用，又可用于测量型钢、板材及管道错位；坡口角度、间隙尺寸、对接组焊缝X型坡口角度；垂直焊缝高度（对接、角接）角焊缝高度；焊缝宽度；破口错位；焊缝咬肉深度等用途，其测量范围和示值误差技术参数如下：
测量名称
测量范围
读数值
示值误差
作钢尺用
0-40mm
1mm
±0.10mm
错位
＜20mm或＜30mm
1mm或0.05
±0.20或±0.10mm
坡口角度
＜150°
5°
±30°
间隙尺寸
1-5mm
1mm
±0.20mm
对接组焊缝
X型坡口角度
60°：75°
30°：90°
±30°
焊缝高度
＜20mm
1mm
±0.20mm
焊缝宽度
＜45mm
1mm
±0.20mm
角焊缝厚度
1-20mm
1mm
±0.20mm
焊缝咬肉深度
＜30mm
0.05mm
±0.10mm
二、 操作步骤
1. 主尺正面边缘用于对接校直和测量长度尺寸（如图1）
2. 高度标尺一段用于测量母材间的错位及焊缝高度（图2、3、4）,另一端用于测量角焊缝厚度（图5）
3. 测角尺15°锐角面上的刻度用于测量间隙（图6），测角尺与主尺配合可分别测量焊缝宽度及坡口角度（7、8、9、10）。
4. 活动尺游标尺两端可作60°、75°、90°和30°角度样板使用（图11），游标尺测量焊缝咬肉深度（图12）。

三、 注意事项
使用时，应避免柯、碰、划伤，特别要注意保护好各测量面，应注意防锈和保护。在进行长度、高度和角度测量时应注意按说明书附图进行适当换算求得所需测量值。
