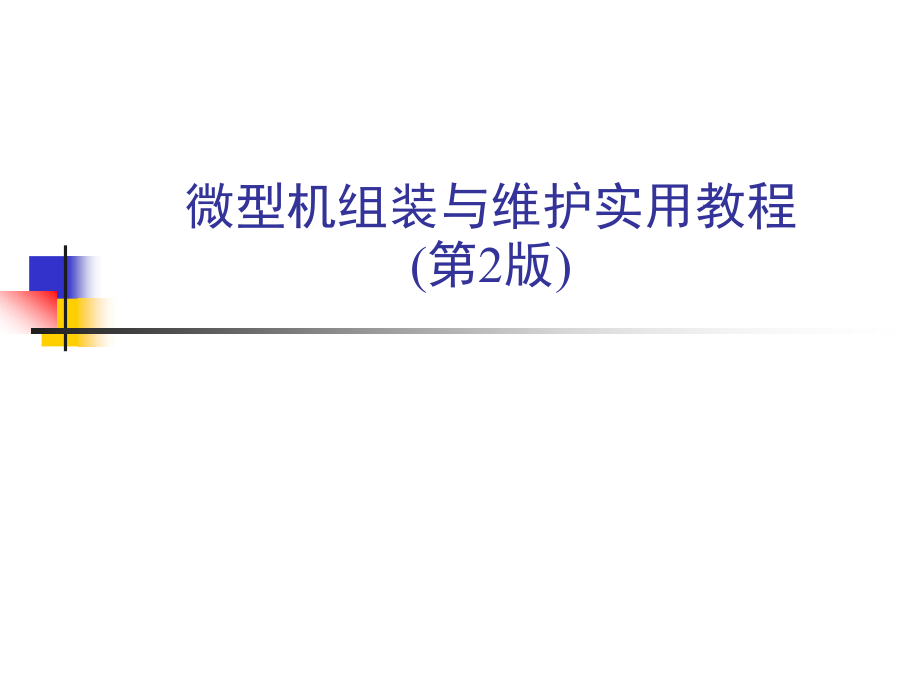

《微型机组装与维护实用教程(第2版)》第1章--微型机系统概述.ppt

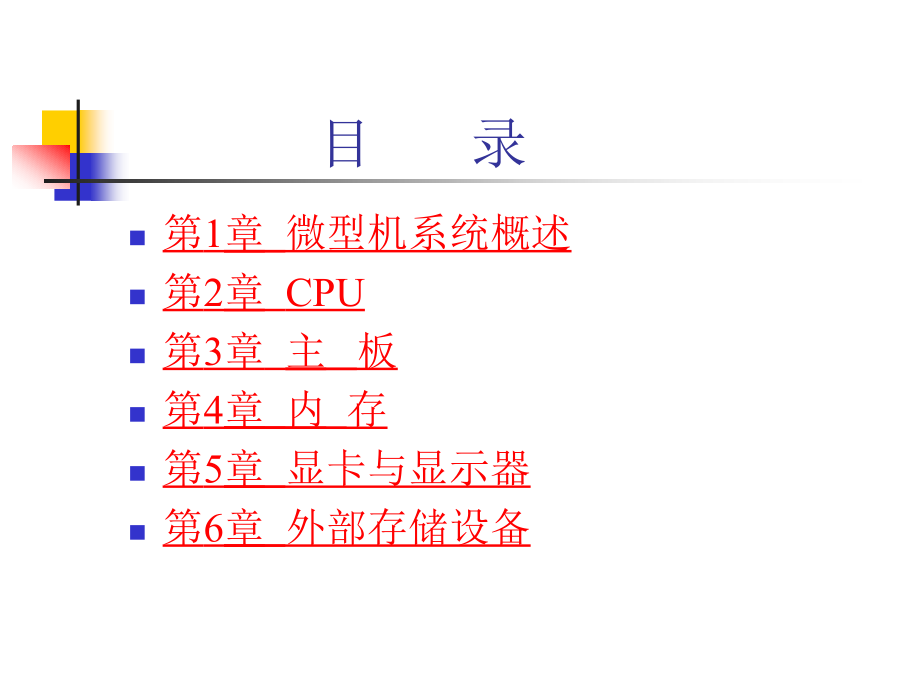

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,微型机组装与维护实用教程,(,第,2,版,),目 录,第,1,章 微型机系统概述,第,2,章,CPU,第,3,章,主 板,第,4,章 内 存,第,5,章 显卡与显示器,第,6,章 外部存储设备,第,7,章 机箱、电源、键盘与鼠标,第,8,章 常用多媒体部件与网络连接部件,第,9,章 打印机,第,10,章 微型机的组装,第,11,章 常用系统维护工具软件,第,12,章 微型机系统的维护与维修,目 录,第,1,章 微型机系统概述,主要知识点,微型计算机的发展,微型机系统的基本组成,微型机系统的硬件资源管理,微型机配置的一般原则,1.1,微型计算机的发展,早期微型计算机,4,位微处理器,8,位微处理器,IBM-PC,机及各种兼容机,16,位微处理器,32,位微处理器,高性能微型机,64,位微处理器,多核心化,1.2,微型机系统的基本组成,硬件：主机系统、各种板卡、外部设备,软件：操作系统等系统软件、工具软件、应用软件,微型机系统的组成,话筒、音箱、音响、,MIDI,摄像机,录像机,影碟机,入 设 备,视 频 输,输出设备,音频输入,输 入 设 备,键盘,鼠标,扫描仪,光笔,视频卡,声卡,主 机,输 出 设 备,显示器,打印机,绘图仪,软 件,系统软件,工具软件,应用软件,一台配有,CRT,显示器的微型机,主机系统,主机系统通常包括机箱、电源、主机板、软盘驱动器、硬盘驱动器、光盘驱动器等。,各种板卡是插接在主机的扩展槽上，以解决各种数据的输入输出问题。,常用的板卡有声卡、显卡和视频卡等。,机 箱,作为计算机主机的外壳，既是微型机系统部件安装架，还是整个系统的散热和保护设施,立式,机箱,卧式,机箱,电 源,电源是计算机主机的动力核心，担负着向计算机中所有部件提供电能的重任,主,板,安装在机箱内最大的一块多层印刷电路板,将微型机的各主要部件紧密联系在一起，是整个系统的枢纽,CPU,也称为微处理器，是整个微型机系统的核心,内 存,内存是指中央处理器（,CPU,）,能够直接访问的存储器,显 卡,主要作用是将,CPU,送来的影像数据，处理成显示器可以接受的格式，再送到显示屏上形成影像,声 卡,是微型机系统中用于声音媒体的输入、输出、编辑处理的专用的扩展卡,视 频 卡,是微型机系统中用于对视频进行采集，播放处理的部件,软盘驱动器,是计算机的外部存贮器,由于其盘片的可换性和可携带性，可以用来传递、备份一些比较小文件,越来越不适应微型机的需要,硬盘驱动器,是微型机最重要的外部存贮部件，操作系统及安装在微型机中的各种软件和数据都保存在硬盘上,光盘驱动器,采用光学方式的读出装置,外部设备,常用的人,-,机交互设备,显示器、打印机、键盘、鼠标、扫描仪,视频输入设备,摄像机,音频输入输出设备,话筒、音箱、,MIDI,设备,显 示 器,是微型机与用户沟通的窗口，是微型机必备的外部设备,CRT,显示器,液晶显示器,打 印 机,可以把在计算机上设计的文档实实在在地打印成令人赏心悦目的印刷品,针式打印机,喷墨打印机,激光打印机,键 盘,人们使用键盘向微型机输入各种指令和数据。,微型机的键盘是从打字机演变而来的,鼠 标,一种辅助输入设备，可增强或代替键盘上的光标移动键和其他键（如回车键）的功能,使用鼠标可在屏幕上更快速、更准确地移动和定位光标，并可点击相应的命令使其执行,扫 描 仪,使用光源照射被扫描物，利用光电转换原理，将被扫描物上的图形转换成为数字信号输入微型机,音 箱,声卡只提供对音频信号的处理能力，而要让微型机能输出声音，音箱则是关键设备,上网设备,调制解调器是将电话线路的模拟信号转为数字信号的设备,ADSL,是一种在普通电话线上进行宽带通信的接入技术,软件系统,系统软件,操作系统，是微型机系统的核心，是微型机系统的基本软件平台,设备驱动程序，微型机中直接和硬件打交道的软件,应用软件,1.3,微型机系统的硬件资源管理,微型机系统中往往要使用多种板卡和,I/O,设备，要使这些板卡和,设备能正常工作，必须通过一定的系统资源与主机进行通信,当新的板卡和设备接入计算机后，往往会与原有的板卡和设备发生资源冲突而不能正常工作,最常见的硬件资源冲突有,IRQ,中断、,DMA,通道和,I/O,端口,中断请求,中断是一种使,CPU,中止正在执行的程序而转去处理其他事件的操作，是计算机与外部设备通信的一般方式,在微型机上一般有,16,个,IRQ,地址，即,IRQ 0,IRQ 15,如果两台设备共用一个,IRQ,地址，那么，微型机系统的重要部分必然要停止工作,IRQ,分配情况,IRQ,设备名称,0,系统时钟,1,键盘,2,保留与,IRQ4,相连,3,COM2,异步通信,4,COM1,同步通信,5,保留,6,软盘驱动器,7,LPT1,：,打印机,8,实时时钟,9,与,IRQ2,相连,10,保留,11,保留,12,保留,13,数学协处理器,14,硬盘,15,保留,DMA,通道,DMA,（,Direct Memory Access,，,直接内存访问）是指在外部设备和内存之间高速的直接读写数据的操作,整个数据传输操作是在,“,DMA,控制器,”,的控制下进行的,CPU,和输入输出可实现并行处理,微型机一般有,8,个,DMA,通道,DMA,通道分配情况,DMA,使用情况,0,保留,1,保留,2,软盘,3,打印机,4,与,DMA,控制的级联,5,保留,6,保留,7,保留,I/O,地址,又称为设备地址、口地址,系统板卡和外部设备与,CPU,之间的通信，就是通过这个地址来实现的,连接到微型机系统的每一块板卡和每一种外部设备都要设置,I/O,地址代码，而且不能用同一个地址代码分配给不同设备,I/O,地址代码用,3,位,16,进制数表示，一般写成,XXXH,或,0 xXXX,形式,I/O,地址分配情况,I/O,地址,使用情况,00-1FH,DMA,控制器,20-3FH,中断控制器,40-5FH,计数,/,定时器,60-7FH,并行接口,80-9FH,DMA,页寄存器,A0-BFH,NM1,屏蔽寄存器,C0,FFH,保留,查询设备的硬件资源使用情况,右击,“,我的电脑,”,图标，从弹出菜单选择,“,属性,”,选项,在弹出,“,系统属性,”,窗口，单击,“,硬件,”,标签项,单击,“,设备管理器,”,，出现各种设备的树形图，点击,“,+,”,可查看下一级设备情况,双击要查看的设备,查询设备的硬件资源使用情况,1.4,微型机配置的一般原则,配置与用途相适应,总体配置的先进性和合理性,兼容性或可扩充性,性能价格比,售后服务,
