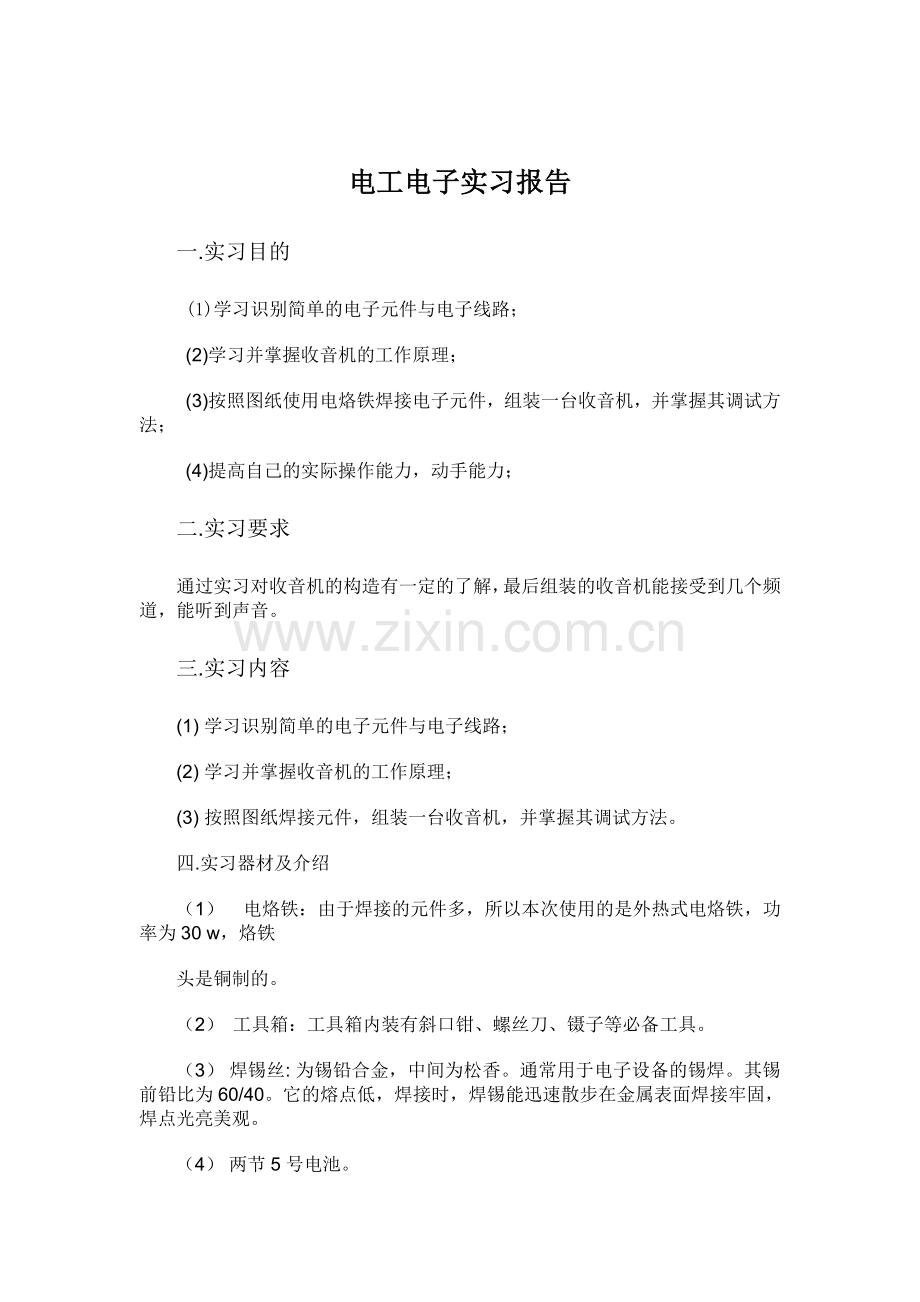

电工电子实习报告-收音机.doc

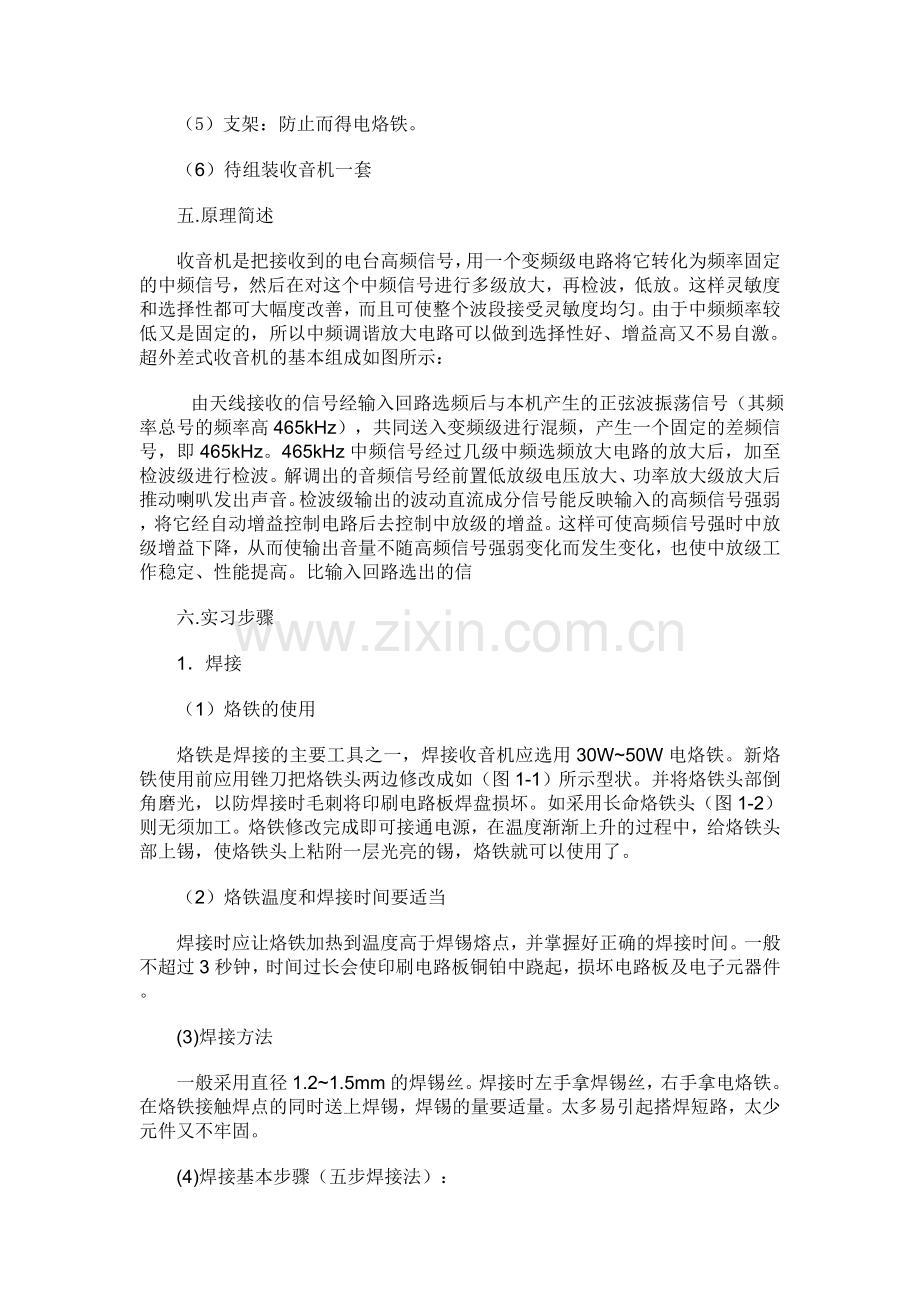

电工电子实习报告一.实习目的 (1)学习识别简单的电子元件与电子线路； (2)学习并掌握收音机的工作原理； (3)按照图纸使用电烙铁焊接电子元件，组装一台收音机，并掌握其调试方法；(4)提高自己的实际操作能力，动手能力；二.实习要求通过实习对收音机的构造有一定的了解，最后组装的收音机能接受到几个频道，能听到声音。三.实习内容(1)学习识别简单的电子元件与电子线路； (2)学习并掌握收音机的工作原理； (3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。四.实习器材及介绍（1） 电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30w，烙铁头是铜制的。 （2） 工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。 （3）焊锡丝:为锡铅合金，中间为松香。通常用于电子设备的锡焊。其锡前铅比为60/40。它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 （4）两节5号电池。（5）支架：防止而得电烙铁。（6）待组装收音机一套五.原理简述收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。超外差式收音机的基本组成如图所示： 由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。比输入回路选出的信六.实习步骤1焊接 （1）烙铁的使用 烙铁是焊接的主要工具之一，焊接收音机应选用30W50W电烙铁。新烙铁使用前应用锉刀把烙铁头两边修改成如（图1-1）所示型状。并将烙铁头部倒角磨光，以防焊接时毛刺将印刷电路板焊盘损坏。如采用长命烙铁头（图1-2）则无须加工。烙铁修改完成即可接通电源，在温度渐渐上升的过程中，给烙铁头部上锡，使烙铁头上粘附一层光亮的锡，烙铁就可以使用了。（2）烙铁温度和焊接时间要适当 焊接时应让烙铁加热到温度高于焊锡熔点，并掌握好正确的焊接时间。一般不超过3秒钟，时间过长会使印刷电路板铜铂中跷起，损坏电路板及电子元器件。 (3)焊接方法 一般采用直径1.21.5mm的焊锡丝。焊接时左手拿焊锡丝，右手拿电烙铁。在烙铁接触焊点的同时送上焊锡，焊锡的量要适量。太多易引起搭焊短路，太少元件又不牢固。(4)焊接基本步骤（五步焊接法）： (a)准备施焊：焊接前的准备包括焊接部位的清洁处理，元器件安装及焊料、焊剂和工具的准备。左手焊锡丝，右手握电烙铁（烙铁头要保持清洁，并使焊接头随时保持施焊状态）。 (b)加热焊件：应注意加热整个焊件整体，要均匀受热。 送入焊丝：加热焊件达到一定温度后，焊丝烙铁从对面接触焊件。 (d)移开焊丝：当焊丝融化一定量后，立即移开焊丝。 (e)移开焊铁：焊锡渡润焊盘或焊件的施焊部位后，移开烙铁。2、收音机的组装 （1）元器件的检测装机之前，对所使用的个元器件一一进行严格的检查，看看有没有遗漏或损坏的元件. （2）元器件的安装先将四联、中周、滤波器按老师指点装在指定位置，然后按照电路图将剩余的电阻、电容、电感等元器件焊到指定位置。插元件时，要注意电解电容的极性以及三极管的管脚，防止插错。 （3）将电位器、耳机插孔安装在指定位置，并用烙铁焊好。要注意使电位器处于一个平面内。 （4）最后将扬声器和电源线焊好。 （5）检查焊接是否正确。 （6）安装焊接完毕后，仔细对照电路图和电路板图核对每个元器件位置和引线极性，另外还要注意有无搭锡的地方。 （7）装上电池，检测是否能收到节目。
