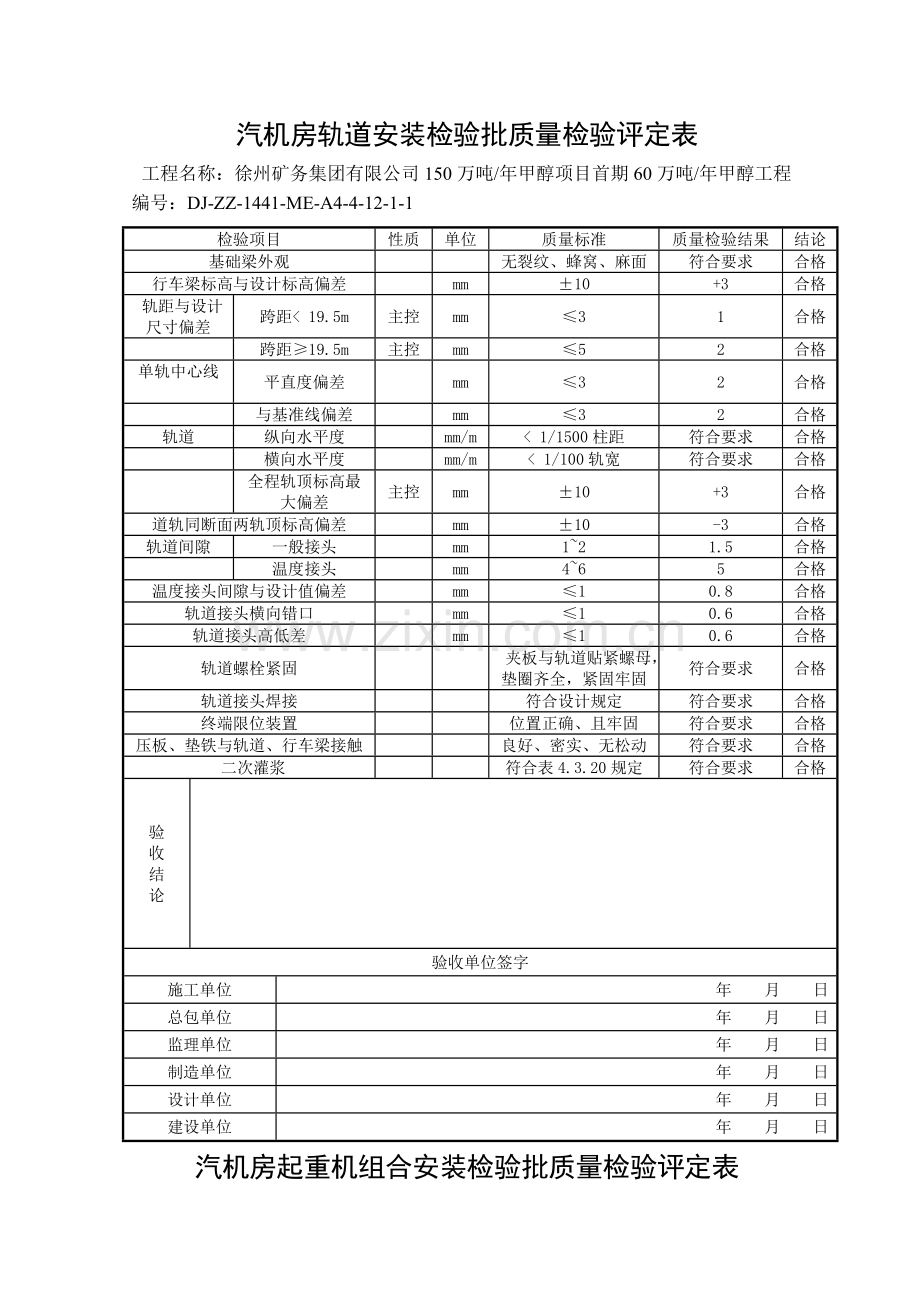

A4 汽机房桥式起重机报验申请表工程名称：徐州矿务集团有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程编号：DJ-ZZ-1441-ME-A4-001 致：　　　中咨工程建设监理公司　　（监理单位）我单位已完成了　　汽机房桥式起重机　　工作，现报上该工程报验申请表，请予以审查和验收。附件：汽机房桥式轨道安装检验批质量检验评定表起重机组合组合检验批质量检验评定表汽机房起重机转动机械检修安装检验批质量检验评定表桥式起重机负荷试验检验批质量检验评定表　　　　　　　　　　　　　　　　　施工单位（章）　　　　　　　　　　　　　　　　　项目经理　　　　　　　　　　　　　　　　　日　　期　承包单位（章）专业工程师　项目经理日　　期　日　　期审查意见：项目监理机构 / 总/专业监理工程师日期 / 本表一式三份，建设单位/监理单位、承包单位、施工单位各一份。汽机房轨道安装检验批质量检验评定表工程名称：徐州矿务集团有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程编号：DJ-ZZ-1441-ME-A4-4-12-1-1 检验项目性质单位质量标准质量检验结果结论基础梁外观无裂纹、蜂窝、麻面符合要求合格行车梁标高与设计标高偏差 mm ±10 +3 合格轨距与设计尺寸偏差跨距< 19.5m 主控 mm ≤3 1 合格跨距≥19.5m 主控 mm ≤5 2 合格单轨中心线平直度偏差 mm ≤3 2 合格与基准线偏差 mm ≤3 2 合格轨道纵向水平度 mm/m < 1/1500柱距符合要求合格横向水平度 mm/m < 1/100轨宽符合要求合格全程轨顶标高最大偏差主控 mm ±10 +3 合格道轨同断面两轨顶标高偏差 mm ±10 -3 合格轨道间隙一般接头 mm 1~2 1.5 合格温度接头 mm 4~6 5 合格温度接头间隙与设计值偏差 mm ≤1 0.8 合格轨道接头横向错口 mm ≤1 0.6 合格轨道接头高低差 mm ≤1 0.6 合格轨道螺栓紧固夹板与轨道贴紧螺母，垫圈齐全，紧固牢固符合要求合格轨道接头焊接符合设计规定符合要求合格终端限位装置位置正确、且牢固符合要求合格压板、垫铁与轨道、行车梁接触良好、密实、无松动符合要求合格二次灌浆符合表4.3.20规定符合要求合格验收结论验收单位签字施工单位年月日总包单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日汽机房起重机组合安装检验批质量检验评定表工程名称：徐州矿务集团有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程编号：DJ-ZZ-1441-ME-A4-4-12-1-2 检验项目性质单位质量标准质量检验结果结论外观检查各部螺栓紧固、无松动、焊缝无漏焊、裂纹符合要求合格主梁跨距偏差 mm ≤5 3 合格主梁挠度 mm/m 0.9~1.3 1 合格轨距与设计尺寸偏差箱形梁 mm ≤5 2 合格单腹板或桁架梁 mm ≤10 6 合格箱形梁旁弯度 mm < 1/2000柱距符合要求合格单腹板、桁架梁旁弯度跨距L≤16.5m2 mm ≤5 3 合格跨距L >16.5m2 mm < L/3000 符合要求合格箱形梁小车轨距偏差距端 mm -1~2 1 合格跨中跨距≥19.5m mm 1~7 3 合格单腹板和桁架梁小车轨距偏差 mm ≤3 2 合格道轨同断面两轨顶标高偏差 mm ≤3 1 合格轨道间隙轨距≤3.5m mm ≤5 2 合格小车轮跨距偏差 mm ≤3 1 合格大车轮端面偏斜度 mm ≤L /1000,且两主动轮（或从动轮）偏斜方向相反符合要求合格同一平衡梁上两车轮同位差 mm ≤1 0.6 合格同一端距离最远两车轮同位差 mm ≤3 1 合格大车轮垂直偏斜度 mm ≤L/400 符合要求合格各传动轴晃度 mm ≤1 0.6 合格钢丝绳外观规格符合图纸要求，无断股现象符合要求合格吊钩在最低位置时滚筒上钢丝绳圈数圈 ≥2 3 合格吊钩在最高位置时滚筒上钢丝绳圈数滚筒能全部容纳符合要求合格缓冲器、限位开关安装位置正确、牢固、可靠符合要求合格验收结论验收单位签字施工单位年月日总包单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日汽机房起重机转动机械检修安装检验批质量检验评定表工程名称：徐州矿务集团有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程编号：DJ-ZZ-1441-ME-A4-4-12-1-3 检验项目性质单位质量标准质量检验结果结论减速机检查符合表4.3.38规定符合要求合格电动机与减速机联轴器找中心径向偏差 mm ≤0.08 0.02 合格端面偏差 mm 0.04 合格各转动轴的联轴器中心径向偏差 mm ≤0.15 0.01 合格制动轮、滚筒、滑轮、吊钩外观无裂纹、伤痕符合要求合格长冲程制动器制动带与制动轮单侧间隙 mm 0.7~0.8，且两侧均匀符合要求合格短冲程制动器制动带与制动轮单侧间隙a D=100mm mm 0.6±0.1,且两侧均匀符合要求合格 D=200mm mm 0.8±0.1,且两侧均匀符合要求合格 D=300mm mm 1.0±0.1,且两侧均匀符合要求合格制动带间隙 mm 全长一致符合要求合格刹车油泵或电磁铁油质合格，动作灵活、无卡涩符合要求合格车轮轴承无绣蚀，无变质的油脂符合要求合格验收结论验收单位签字施工单位年月日总包单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日汽机房桥式起重机负荷试验检验批质量检验评定表工程名称：徐州矿务集团有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程编号：DJ-ZZ-1441-ME-A4-4-12-1-4 检验项目性质单位质量标准质量检验结果结论空负荷试验大、小车轮缘与轨道间隙 mm 符合图纸要求，且在同一侧符合要求合格车轮与轨道接触密实，无间隙符合要求合格大小车跑车试验大、小车行走转动灵活，无异音符合要求合格车轮在轨道上滚动无卡涩、跑偏符合要求合格制动器灵敏、可靠符合要求合格限位开关动作正确、可靠符合要求合格联锁保护装置符合要求合格齿轮箱无撞击声符合要求合格轴承温度正常符合要求合格验收结论验收单位签字施工单位年月日总包单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日汽机房桥式起重机负荷试验检验批质量检验评定表工程名称：徐州矿务集团有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程编号：DJ-ZZ-1441-ME-A4-4-12-1-4 检验项目性质单位质量标准质量检验结果结论静负荷试验额定负荷试验时大梁垂弧电动桥式主控 mm < L/700 符合要求合格电动单梁主控 mm < L/600 符合要求合格手动主控 mm < L/500 符合要求合格 1.25倍额定负荷试验后检查桥架挠度主控应恢复原状，且无残余变形和异常现象符合要求合格大钩张口主控无残余变形符合要求合格焊缝无裂纹符合要求合格钢件无裂纹符合要求合格动负荷试验试验荷重 1.1倍额定负荷符合要求合格试验连续时间 min ≥10 20 合格大、小车行走主控无异常振动、卡涩和冲击，车轮不卡轨符合要求合格电动机温度正常符合要求合格轴承温度 oC 符合制造厂要求，一般≤80 60 合格变速传动部件转动灵活无异常振动，齿轮声音正常符合要求合格制动器动作灵敏符合要求合格制动带温度正常符合要求合格大小吊钩主控升降平稳，滚筒钢丝绳排列整齐符合要求合格电动机、控制设备、限位开关、联锁保护运行正常，动作准确，可靠符合要求合格验收结论验收单位签字施工单位年月日总包单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日
