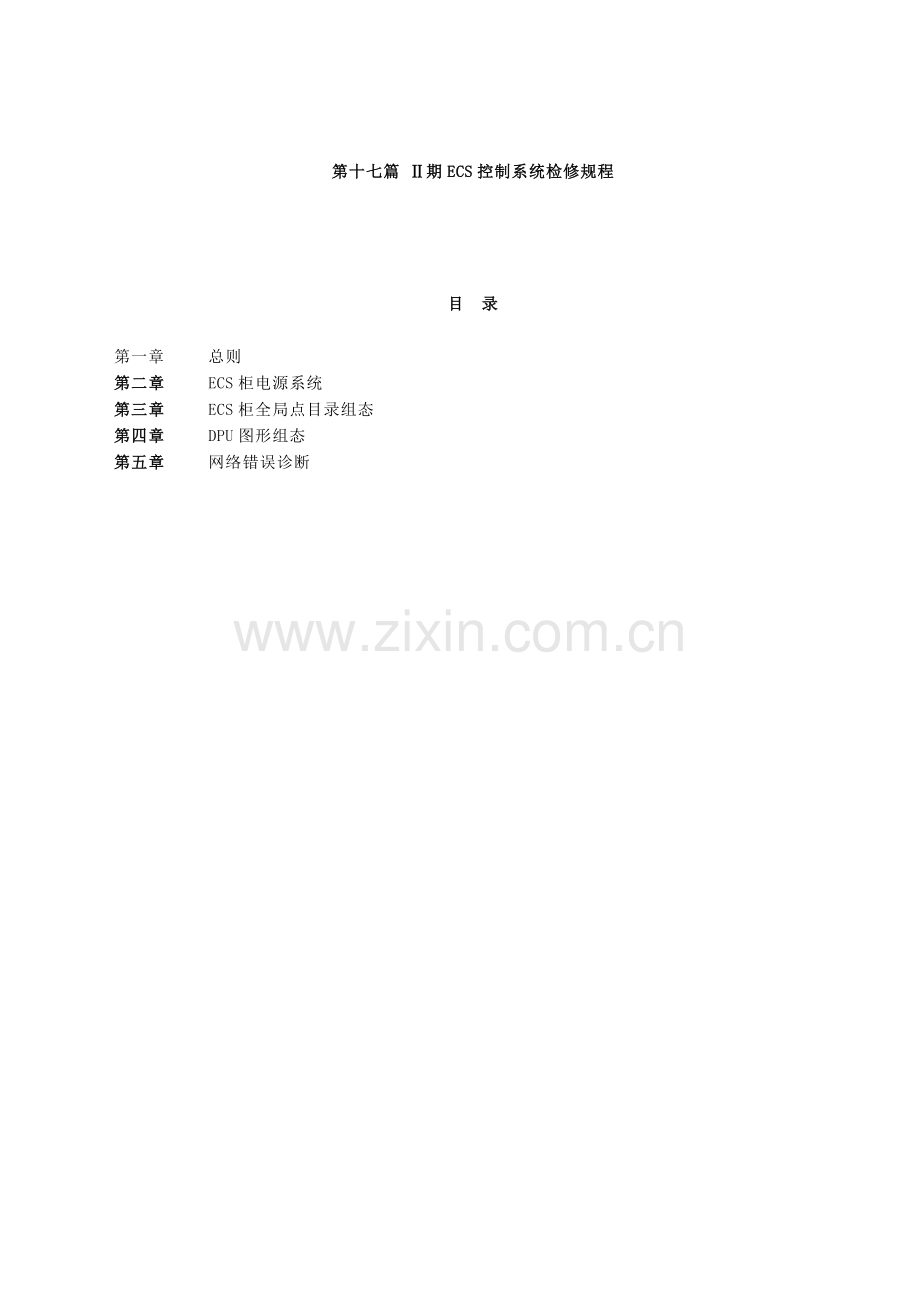

第十七篇 Ⅱ期ECS控制系统检修规程

目 录

第一章 总则
第二章 ECS柜电源系统
第三章 ECS柜全局点目录组态
第四章 DPU图形组态
第五章 网络错误诊断

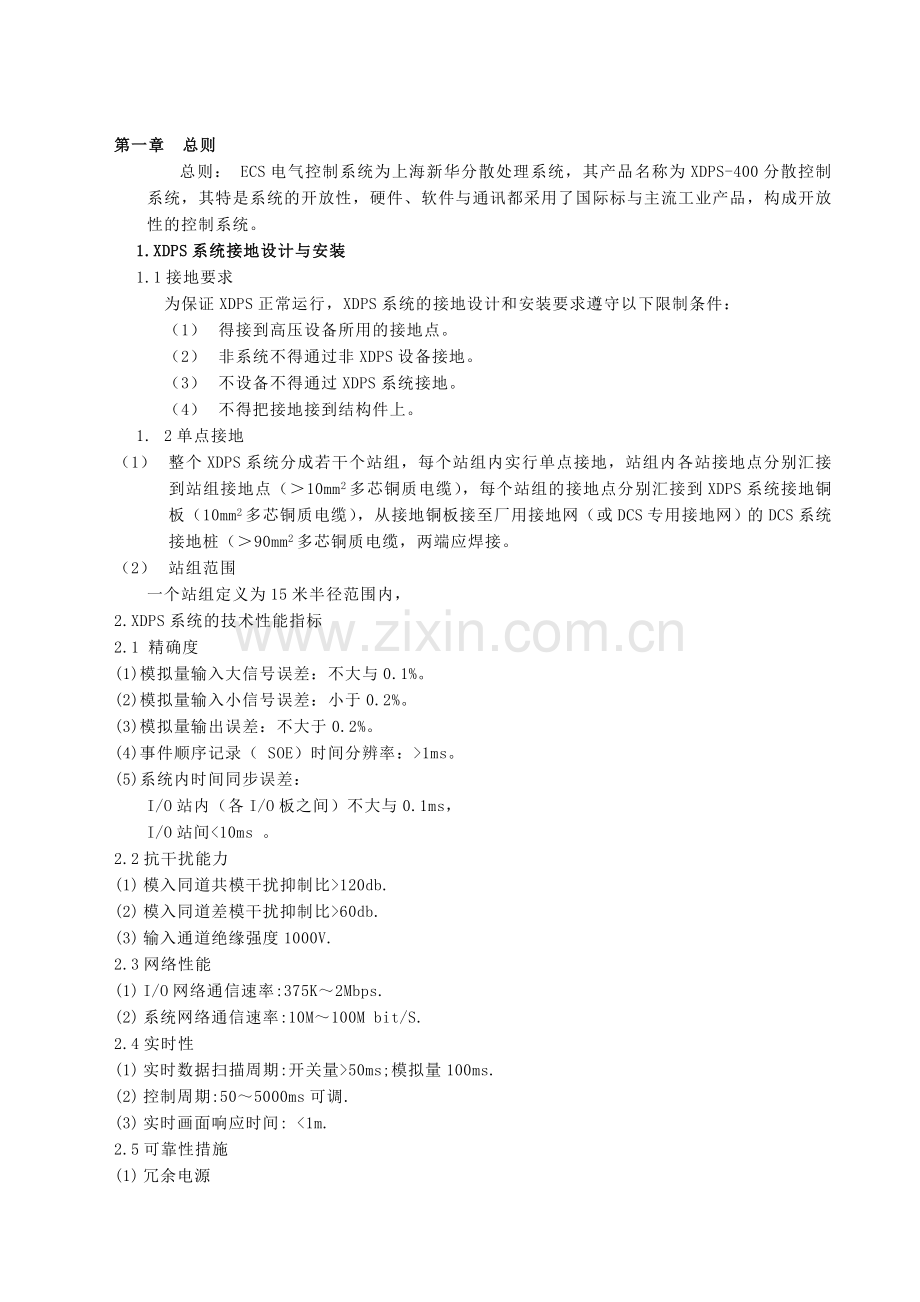

第一章 总则
总则： ECS电气控制系统为上海新华分散处理系统，其产品名称为XDPS-400分散控制系统，其特是系统的开放性，硬件、软件与通讯都采用了国际标与主流工业产品，构成开放性的控制系统。
1.XDPS系统接地设计与安装
1.1接地要求
为保证XDPS正常运行，XDPS系统的接地设计和安装要求遵守以下限制条件：
（1） 得接到高压设备所用的接地点。
（2） 非系统不得通过非XDPS设备接地。
（3） 不设备不得通过XDPS系统接地。
（4） 不得把接地接到结构件上。
1. 2单点接地
（1） 整个XDPS系统分成若干个站组，每个站组内实行单点接地，站组内各站接地点分别汇接到站组接地点（＞10mm2多芯铜质电缆），每个站组的接地点分别汇接到XDPS系统接地铜板（10mm2多芯铜质电缆），从接地铜板接至厂用接地网（或DCS专用接地网）的DCS系统接地桩（＞90mm2多芯铜质电缆，两端应焊接。
（2） 站组范围
一个站组定义为15米半径范围内，
2.XDPS系统的技术性能指标
2.1 精确度
(1)模拟量输入大信号误差：不大与0.1%。
(2)模拟量输入小信号误差：小于0.2%。
(3)模拟量输出误差：不大于0.2%。
(4)事件顺序记录（ SOE）时间分辨率：>1ms。
(5)系统内时间同步误差：
I/O站内（各I/O板之间）不大与0.1ms，
I/O站间<10ms 。
2.2抗干扰能力
(1) 模入同道共模干扰抑制比>120db.
(2) 模入同道差模干扰抑制比>60db.
(3) 输入通道绝缘强度1000V.
2.3网络性能
(1) I/O网络通信速率:375K～2Mbps.
(2) 系统网络通信速率:10M～100M bit/S.
2.4实时性
(1) 实时数据扫描周期:开关量>50ms;模拟量100ms.
(2) 控制周期:50～5000ms可调.
(3) 实时画面响应时间: <1m.
2.5可靠性措施
(1) 冗余电源
(2) 冗余系统网络
(3) 冗余分布式处理单元(DPU)
(4) 冗余I/O模块
(5) 带电更换板件
(6) 模出保持(系统不失电)
(7) 系统可靠性评价
系统平均无故障工作时间(MTBF)和可用率:
系统MTBF不低于150000h.
系统可用率不低于99.95%.
2.6电源性能
(1) 交流供电:220VAC±20%,47～53HZ
(2) 直流输出:现场电源模块24V最大负载时压降不大于1%,系统电源模块5V最大负载时压降不大于1%,
(3) 纹波系数:现场电源模块不大于1%,系统电源模块不大于1%.
(4) 保护:
过电流保护:负载达到额定值105%～150%时保护,
过电压保护:输出电压达到标称称值140%～170%时保护.
2.7容量
(1)全局实时数据库容量:64000点模拟点,64000开关点.
(2)分布式处理单元(DPU)最大容量:
I/O点数:1536点,
控制回路数:无限量,
根据系统负荷\系统控制周期\控制机柜的物理空间容量要求,一个I/O站的控制回路数及I/O点数建议为:
_ 控制回路数: ≤32个
_ 脉冲量输入. 模拟量输入/输出点数 ≤192个
_ 开关量输入/输出点数 ≤384个
_ 中断开关量(SOE)点数 ≤384个
历史数据库容量:16000点,典型3个月,最长可无限。
实时画面质量：无限
每幅画面动态刷新点数量：无限
系统网络接点数量：总数250个
工程师站（ENG）/操作员站（MMI）：40个
分布式处理单元（DPU）：80个
报表：基于Excel,数量与容量没有限制。
2.8系统负荷率
典型配置情况下：
操作员站（MMI）〈40%
(1)分布式处理单元（DPU）〈40%
(2)系统网络〈30%
2.9.对现场信号的接口特性
(1)AI输入阻抗
电压型信号 10MΩ
电流型信号250Ω
(2)AO最大负载（24V供电）
4～20mA 1KΩ
0～10mA 2KΩ
(3)DI干接点
查询电压48V时，导通电阻小于10KΩ
关断电阻大于100KΩ
查询电压24V时，导通电阻小于5KΩ
关断电阻大于50KΩ
(4)DO最大负载能力
阻性：250VAC 10A 30VDC 10A
感性：250VAC 4A 30VDC 4A
(5)PI最高频率20KHZ
(6)各种I/O信号回路均加有过压及过流保护回路，防止从信号线串入高电压及大电流造成内部系统的损坏。
3 .XDPS输入/输出卡技术数据
类型
通道
信号范围
模拟量输入
AI
16
电流4～20mA 电压0～10V，5～15V 热电偶50～150mA 热电阻PT100、PT50、Cu50
数字量输入DI/SOE
32
干触点/晶体管/BCD码输入；
软件消抖动处理；作SOE时分辨率<1ms；查询电压24V或48V
开关量输出DO
16
功能继电器NO/NC输出
AC220V/10A或DC30V/10A
脉冲量输入PI
8
0- 20KHZ
有源波形输入Vpp>0.2V
旋转编码器相位信号输入，可设置为测圆或测频。
模拟量输出AO
8
电流4～20Ma/电压1～5V
回路控制卡LC
双回路，每个回路接模拟后备手操器
数字量输出4路，继电器触点NC/NO输出DC30V/2A 模拟量输入8路4～20mA/0～10V/-5～+5V 数字量输入4路，干接点/晶体管输入/采样电压24V或48V
4.环境条件
4.1工作温度：0 OC～40 OC
4.2储存运输温度：-40OC～50 OC
4.3工作相对湿度：40%～90%
4.4储存相对湿度：<93%
4.5大气压力：86Kpa～106Kpa
第二章 ECS柜电源系统
1. ECS柜电源在DPU机柜上部，系统输入电源为双路220V交流电，两路切换电源分别引至对应的冗余DPU或开关电源，开关电源直流电源采用高选方式。
2. ECS系统内部电源输出分配：
5V用于卡件数字芯片
±15V用于卡件模拟芯片
24V外供变送器
48V开关量输入查询
测量以上各电源最大负载时压降不大于1%。

测量结果填入下表

标准值
实测值
5V
5V

24V
24V

48V
48V

第三章 ECS柜全局点目录组态
1. 概述
全局点目录是XDPS所有DPU上网点的集合，DPU可以是虚拟DPU或GTW。它决定了每个测点的索引号，而索引号是XDPS在网上识别测点的标识。因此全局点目录是XDPS实时点共享的基础。全局点目录又称实时数据库。
点目录文件定义了所有全局实时点标识、显示格式、描述、源接点等信息。点目录只有一个，各接点应加载相同的点目录文件。MMI运行时和DPU下载时，都需索引点目录。在进行DPU在线组态或运行MMI软件前，必需组态好全局点目录。
2. 组态方法
全局点目录以文本文件的方式存放的，因此全局点目录组态可用通用文本编辑工具、数据库生成工具进行离线组态。Windows中的NotePad和Write 是很方便的工具。
3. 点目录文件的格式
点目录以Pointdir.cfg为名的文本文件方式存放在项目数据路径的ENG目录下，文件的格式样例如下：
Begin-Head
Version of Configer 200
Project 华能德州电厂Ⅱ期机组
On 04-20-2001
At 17:49:56
End_Head
Begiin-Ax
1,100,1P0001,给水操作台前压力，----，On,Off,10
3,100,3C0001,2对流过热器生口汽温，----，OC,6. 0,100，0,30
1.100，DI0001，给水泵跳闸，----On,Off,10
3,100，BT03GL，加侧送风机，----，开，关，10
End-Dx
End
点目录文件包括三个部分，最后以END结束。第一部分为点目录文件说明部分，说明生成本点的版本号，相应的项目名称和生成的时间，项目名称将会自动加在一起打印和显示中以标识不同项目。后两个部分分别定义了模拟点Ax、开关点Dx。这三个部分之后，必须有一个END来结束点目录定义，Begin、End等一些块定义关键字，可任取大小写。
整个点目录定义文件用点目录生成软件生成，也可用任何文本编辑器设置或修改，但格式必须满足以上的要求，否则在装入点目录时会警告用户点目录定义有问题。
4.模拟点AX记录格式
点目录文件中第二部分定义了模拟量点，一行定义一个点，在Begin-Ax至End-Ax内，不允许出现空行，每行定义了若干个参数，参数间用逗号隔开。参数依次为：
4. 1源节点号
即本点源于或属于那个节点的节点号。它可以是DPU，也可以是VDPU，属于冗余DPU的点的节点号用小的（1～19）来表示，MMI将使用本参数，在本参数为0时，MMI将自动标识本测点的源节点号。
4.2超时周期
单位为100ms，一般取5，10，20，50，100，缺省为10，MMI将使用本参数，在本参数为0时，MMI将自动标识本测点的超时周期。
43测点名
以字节0为结束的字符串，取1～11个字符串为该测点的名，汉字占两个字节。不允许包含逗号、空格和以下特殊的ASCII字符“～@#$%^＆*-+”.测点名不分大小写。
模拟点还有标注操作器说明的功能，在查操作记录时很有用，现在由于操作器是用DPU号、页号、块号（D.P.B）描述的；我们规定。如模拟测点的点名为DxxPxxBxx形式即为与操作器对应的点，该点的描述将被替换进操作记录的显示/打印中。如D02p052B092对应为2号DPU的52页的92号模块的操作器。
4.4测点描述
以字节0为结束的字符串，0～31个字符来描述该测点，汉字占两个字节，不允许包含逗号，字符串中允许有空格，但字符串前得空格将被软件忽略。大小写起作用。另外可用下划线来连接字符串中的子串。
4.5特征字符
4个连续的ASSIC字符。特征字符用于测点的分区、分类和分组，在数据一览和报警显示/打印时用户可按特征字符设置测点组过滤特性。
特征字符取A～Z，a～z视作A～Z；未定义和缺省为‘-’；查找时‘*’表示统配符。如用户对字符分别按系统、汽水油、组别的含义分类，则*TF可表示任何系统、温度测点集、F组。查找时三个特性字符可按‘与’ ‘或’的关系组合。
4.6测点单位
以字节0为结束的字符串，0～11各字节来定义该测占值得单位，汉字占两个字节。不允许包含逗号名和空格。大小写起作用。
4.7缺省显示打印格式
以x.x字符串格式定义有效位数和小数位数。软件在多数情况下使用此格式。
4.8量程上限
本点的量程上限，浮点数值。缺省时为0.0，则表示上下限不存在。
4.9 量程下限
本点的量程下限，浮点数值。缺省时为0.0，则表示上下限不存在。
4.10本地趋势收集时间
定义收集在本机上的实时趋势，为一整定值，=0表示不收集趋势。单位为分钟；缺省时为0。
5.开关点Dx 记录格式
点目录文件的第三部分定义了开关点，一行定义一个点，在Begin-Dx 和End-Dx之间，不允许有空行，每行定义了若干个参数，参数间用逗号隔开。参数依次如下:
5.1源节点号
含义与取值同模拟点定义行。
5.2超时周期
含义与取值同模拟点定义行。
5.3测点名
含义与取值同模拟点定义行。
5.4测点描述
含义与取值同模拟点定义行。
5.5特征字符
含义与取值同模拟点定义行。
5.6状态描述
以0为结束符的字符串。0～11字节来定义在本测点为0时，需显示或打印出的描述。若有汉字占两个字节，不允许有逗号或空格，大小写起作用。
5.7 1状态描述
以0为结束符的字符串，0～11字节来定义在本测点为1值时，需显示或打印出的描述。其它同上。
5 .8本地趋势收集时间
含义与取值同模拟点定义行。
6.全局点组定义文件的格式
全局点组定义文件是点目录文件的姊妹文件，它主要用于预定义测点组，用于一览、报警等的测点分组分区。全局点组定义文件是以Pointgrp.cfg为名的文本文件。此文件与Pointgrp.cfg一起放在ENG目录下。
文件在关键字BeginGrp和EndGrp之间，定义任意多的行。每行定义了一个测点组，分别为 测点组名=特征字1过滤串，特征字1过滤串，特征字1过滤串，测点组描述。
6.1测点组名
为最多11个字符的字符串，串中不能有空格。
6.2特征字过滤串
1～4个ASCII字符，用于过滤测点特征字符（见点目录中说明）。字符“*”表示任何特征字符都符合。如定义多个字符，则只要一个字符与测点特征字附合，此测点的特征字就是通过了本串的匹配。如3个特征字符都通过了匹配，被过滤测点就属于本侧点组。
6.3 测点组描述
1～31个字符，仅用于描述本组定义。

第四章 DPU图形组态
1. 概述
DPU在线组态软件主要完成对DPU或VDPU的在线组态、调试、组态文件保存的任务。软件可对一个组态文件进行离线组态，并保存到磁盘上，可读入磁盘上的组态文件下装到DPU，可上装DPU中的组态，在保存到磁盘上。可在图形组态界面上直接对DPU进行修改、操作、调试、观察趋势曲线等。组态界面符合IEC-1131-3中功能块图形组态的标准。
DPU组态软件必须在已有点目录基础上进行工作，因为点目录定义了所有DPU上网点的集合，而DPU组态软件仅用于定义某一个DPU的I/O和算法，即控制策略，在定义DPU于其他DPU的关系时，必须依靠点目录来统一上下网点的标识。因此，在开始在线DPU组态前，必须生成好所需的全局点目录。
2.启动组态软件
在启动组态软件之前，必须先启动XDPS总控软件Netwin.exe，然后，在Netwin 中以ENG以上身份登录，就可按“DPU组态”按钮启动DpuCfg.exe。或用其他Windows方法执行DpuCfg.exe。
启动后，可以看到软件外观上从上到下依次为标题条、菜单条窗口客户区、状态条。窗口客户区分两个区域，左边为文件、DPU、页的列表区；右边为页或DPU属性的编辑区，许多菜单命令同时也放在工具条中，另外，对DPU、页、功能块按鼠标右键，也7可弹出相关的菜单命令，但以下叙述只以菜单命令为主。状态条主要显示菜单命令的详细提示。
启动组态软件时全局点目录或数据库已由Netwin装入，组态过程对任何点目录的引用，必须已存在于点目录中，本组态软件不包含对全局点目录的组态和修改功能。
DPU下拉菜单中分三个菜单命令区，上面一区用于在线组态，操作的时DPU或VDPU对象；中间一区用于离线组态，操作的是组态文件；下边是打印命令。
3.打开组态文件，进入离线组态
启动后任何时候，可选DPU菜单中的“”新文件“打开文件”打开DPU组态文件，New菜单生成新的Dpu组态文件缺省名位New1.txt;Open菜单打开一个现有的Dpu组态文件进行编辑。组态文件一般（缺省）存放在项目数据路径下的ENG目录，用户也可选择存放到其他目录，组态文件的扩展名缺省为tet，如为Dpu3生成的组态文件一般命名为Dpu3.tet。
打开成功后，文件名会出现在XDPS树下第一级节点上，对此文件的“保存”“另存为”“关闭”等操作，必须先在树中选中该文件名。相同的组态文件只能打开一次，以免混乱。
至此，用户已进入了离线组态状态，组态对象是文件，因此，用户具有增减修改页和功能块的所有权利。增减修改页和功能块的操作，与连接DPU对象后相同。
4.连接DPU对象，进入在线组态及DPU操作
启动后任何时候，可选DPU菜单中的“连接DPU”菜单命令与某一运行的DPU连接并进行在线的登录。
用户需输入与之连接的Dpu号用户号、用户名用户密码（由Dpu软件中Vdpu.cfg 文件定义）。“At Ip”相用于Dpu号与其接点的IP号不对应的场合；如9号Vdpu运行在42号MMI上，此时，DPU号填9，但IP最后一相必须将0改为42；如要连接的Dpu 号与其节点的IP号对应，可不必填此相。如想通过B网连接DPU，可将“At IP”改为222.222.222.xx;如A网正常，可不必填此相，因此此缺省即为A网。如DPU锁住在一特殊的IP地址上，则需填入对应的IP地址。
连接和登录成功后，对应DPU名会出现在XDPS树下第一级节点上。至此，用户已进入Dpu在线组态。
与打开组态文件不同，在线连接后，出现的Dpu名后，还指明了次连接具有的级别和权限，级别由高到低依次为SENG，ENG，SOPU，OPU四种，权限有读r和写w两种。OPU级别只有读权，对组态只能上装，只能看，不能改。SOPU以上才能有写权，其中SOPU只具有组态中修改功能快参数的权限，ENG则具有对DPU的操作和所有组态的权限，包括下装、增减删除页和功能块，修改DPU、页和功能块的属性等。SENG在ENG权限的基础上，还有上下装文件的权限，可进行Dpu 软件升级。
但是，每个Dpu同一时刻只允许一个有写权的连接，因此，你就是以具有SENG级别的用户登录，也可能只获得读权，那么，你在此连接后，不能进行DPU操作和组态修改，权限等同与DPU。要获得写权，只能在其他具有写权的连接关闭之后，重新连接。
在具有ENG和SENG级别且分配到写权的连接上，可进行Dpu 在线操作和下装组态。从菜单或工具条或右键菜单中激发DPU菜单。点取一个操作相。按“执行“，即可发送操作指令，结果在”结果“处显示。
To Main命令：
请求所连接DPU切到主控，在将初始态的DPU（黄色）升为主控时，用户一定要确认跟踪良好，以防偷跳。
To Track命令：
请求所连接的DPU切到跟踪态。
拷贝到副控，并写盘命令（Copy ToTrack）:
如所连接的DPU目前处于主控，则可将其组态拷贝到冗余DPU（往往处于初始态，黄色）。拷贝完成后，冗余DPU应变为跟踪态。同时会自动将接受到的组态写到电子磁盘。由于拷贝和写盘都需一定时间，请你等待1到2分钟，在此期间绝对不要去关闭或复位这对DPU。
删除组态到电子磁盘（WreteDsk）命令：
请求所连接的DPU将电子盘上的组态删除，DPU重启动时为空组态。
DownioadFile、UpioadFile、ReseetDPU三个命令：
下装文件、上装文件、复位DPU这三个命令，主要用于修改DPU的配置文件Vdpu.cfg和对DPU软件的在线升级，只有SENG的才可使用。一般情况，用户不要使用这些命令。需注意的是在下装或上装文件时组态软件都是指向Xdpu目录的，用户应避免文件的覆盖。上装时，用户可直接输入需上装的文件名，按“打开”按钮即可上装到指定的目录。下装后，须指令或硬复位重启动DPU，才可使下装的内容起作用。
用户如想下装离线组态好的组态文件，需先选中在线Dpu 号，再用“读入组态文件”菜单命令读入组态或马上进行组态，然后，用“下装”命令下装。读入时，如离线定义目的Dpu 号与将要下载的组态中无任何页（空组态），软件将阻止下装。只有ENG或SENG用户才具有下装的权限。
连接后，任何用户都可上装DPU组态，上装入的内容，可用“写到组态文件”菜单命令写到一个组态命令上永久保存。
上装或下装后，组态软件中的数据与DPU一致，软件进入在线显示状态。与离线显示不同，在线显示的页和功能块具有绿、红、粉红三种颜色，分别表示正常、品质坏、计算禁止等状态。开关量的连线则以红、绿表示开关量的1、0逻辑值。
另外，只要连接后，列表区树中出现的Dpu名前有一个DPU 图标，它具有四种颜色，绿、蓝、黄、红，分别表示DPU处于主控、跟踪、初始、连续故障四个状态。

注：在机组运行时不建议进行下装操作，只能在线修改并拷贝存盘。
5. DPU属性编辑
打开了文件对象或连接了DPU后，就可进行DPU属性的组态。
在列表区点中一个文件或DPU对象，在编辑区就会显示DPU的总体描述。双击该区推出DPU属性定义对话框：
对话框中，描述、项目由用户设置，版本不可修改。接点号在离线时表示组态文件与之对应的DPU号，可由用户设置，一般取1-100号在线组态时用户不可修改的。
6. 页的增加、删除和页属性编辑
选中文件或DPU对象下的页名，可进入页编辑。进入编辑状态的组态软件一般如下：在页编辑区中未被功能块和连线占据的地方双按鼠标，弹出页属性对话框，对话框中：页描述、执行周期、执行序号由用户任意设置。
其中：执行周期、执行序号在线组态时，本对话框一确定就在DPU中起作用,故用户须闲小心处理,页号在离线组态时可由用户任意设置,一般取1-9999号;在线组态时用户时不可更改的,页尺寸定义了页面的大小,取值0-3,0最大,可画功能块最多,页全镜时显示的功能块最小;用户视需要设置页大小.页状态只在在线显示时显示页的当前状态,用户不可修改.
在列表区中选中文件或DPU对象,使用“工具”和页对象右键菜单中“增加新页”菜单,可在对象中增加了新得空白页.新页的页号由软件自动加入,一般取当前组态中最大页号加一 .在离线组态时,用户可马上点出页属性对话框,修改此页号.
在列表区中选中文件DPU对象下选中页,使用“工具”和页对象右键菜单中“删除页”菜单可删除选中的页,不过删除前,软件会让用户确定一下.
7. 功能块的增加\删除和参数修改
所有的XDPS功能块都已预定义在功能库中,功能库以对话框树列表的方式提供,方便查找和拖放.用户可按“视图”菜单中“功能库”菜单或工具条上的相应按钮弹出或关闭功能库对话框.
如要在页中加入新的功能块,选中功能库中的功能块,将其拖到页中相应位置,一个所需的功能块图形就出现在那儿.通常,一页中的功能块不要太多,一般不要超过100个左右.太多时,分页,以免一页中太拥挤.
拖入的新功能块都带有缺省得参数和输入输出定义.用户可在功能块图形内双击鼠标,弹出功能块属性修改对话框.
选中想修改的参数、输入或输出初值，可观查到本参数的描述。在列表框的上部编辑框中输入修改值。再选中其他参数或按“确定”，如输入中无非法字符，修改就被接受，使用双按选中参数，可在输入新值时删去原来的值，加快修改速度。
输入得数据类型主要有整数、浮点数、布尔值等。有小数点的为浮点数，输入时可输入任何值。布尔值用T和F显示和输入，不分大小写。
对输入角，如为立即数，则按以上得数据类型输入即可。如为指针，则以<2.3>的形式显示和输入，<>中表示被引用的块号，输出角号，输出角号是从0开始编辑的。
对输出角，总为上述三种数据类型中的一种，输出角只能定义DPU启动时，它的初始值，初始值决定了DPU启动后控制策略的状态，也是相当重要的。只要输出被本页功能块引用过，显示的输出角上就有半个小点。
只要在输入和输出角任一种数据后加上小写的n，即可在显示中隐去，以缩小模块。
参数中有些整数较为特殊。如方式字、周期等，一般为多选一的，输入时会提供一个下拉菜单，你只要选一个即可；如硬件I/O模块，其参数中的I/O地址用站号-板号-通道号的形式表示，你只要按显示的样子输入即可，如1-2-0或3-12-30等，对非标的地址，可查阅相关的硬件驱动程序说明，了解应怎样去虚拟化I/O通道。再如PgAi和PgDi两个模块，在其任意参数中可直接输入全局点名，软件自动会找到要被引用的I/O功能块。
对话框中属性页的内容如下：
它显示了功能块的描述、块号、序号、品质传递方式和状态。
其中：
块号只在离线方式下可被修改。序号表示了本块在本页中被计算得次序，越小越先被计算，品质传递方式定义了本块是否传递品质，如何传递。序号、品质传递方式可由用户任意修改，状态描述了在线显示时，本块当前的状态，b0-b7共8位，含义在对话框中的提示，分别为溢出、I/O坏、禁止计算、初次计算。
8. 在线修改和调试
若以连接方式登录上DPU，再经上装和下装后，本DPU对象就进入在线状态，之后所有的页修改和功能块修改都会直接修改入DPU中。在线状态的修改，操作一定要谨慎，特别是对放入新块、删除、粘贴的操作。因为，具有写权的ENG级别的用户任何修改，DPU马上接受并起作用，而且修改时一步一步进行的，对选中的多个模块操作是较费时的，如只改参数调试，最好以SOPU级别登录，以避免误操作。
选中在线状态DPU中的页，可在页编辑区看到如前所述功能块和开关连线以颜色显示，而且可看到每个功能块的输出值。双击功能块弹出功能块属性功能块，可看到被隐去的输出值、功能块的状态等。
如被双击的是操作器模块，操作器对话框，可进行在线操作。
用右键选中任一功能块，可用“关闭功能块”禁止选中功能块的计算（其颜色变为粉红）。功能块被禁止后，可用“设置输出值”任意设定选中功能块的输出值，这样，用户可很方便的将组态前后“断开”，分别调试。完成后，用“开放功能块”恢复选中块得计算。
9. 查找功能
本组态软件为用户提供了功能强大的查找对话框，用户可分别查找8种不同功能块的属性，查找到的功能块放在树中，双击查找到的功能块，可马上转到相应页的显示，并选中该功能块。查找对话框同功能块对话框一样，按对应工具条的按钮可弹出。
对话框的下拉框中，有查找8中属性的命令样例。每中命令一般是一个关键字，有的还需后跟一个参数，输入命令后，按Enter或“查找”按钮，在下面的数中可看到查找结果，树页上列出的Dpu（文件）中查找。查找命令如下：
1)Addr：在指定范围内（最小范围为Dpu ）查找匹配的硬件I/O地址的功能块。I/O地址的表示方式为如1-3-11，2-12-0等站-板-通道号形式。站、板、通道号如用99表示，则匹配所用的站或板或通道号，如2-99-1，表示2号站、任何板、1通道。
2)Tag：在指定范围内（最小范围为Dpu）查找匹配的上下网全局点名的功能块。本命令可不输入关键字Tag，直接输入全局点名进行查找。
3)Bnum：在指定范围内查找匹配的功能块号。
4)Bname：在指定范围内查找匹配的功能块号。
5)Bad Biocks：在指定范围内（最小范围为Dpu）查找具有坏品质的功能块（只限于在线方式）。
6)SacnOFF Blocks：：在指定范围内（最小范围为Dpu）查找计算已被禁止的功能块（只限于在线方式）。
7）AnyIO Conflict: ：在指定范围内（最小范围为Dpu）查找具有相同硬件I/O地址的功能块。
8)AngTag Conflict：：在指定范围内（最小范围为Dpu）查找具有相同全局点名的上下网功能块。
9）AngBNum Conflict：在指定范围内（最小为页）查找在同一页中具有相同块号的功能块。
10)AngSrcNode Conflict：在指定范围内（最小为页）查找在点目录中定义的源节点号与正在编辑的DPU对象的DPU号不匹配的上网块。
10.其它使用工具
除了查找之外，组态软件还提供了一些实用工具。
按页号或页序号排列；缺省情况下，软件在列表区按页的页号由大到小排列的，与DPU内部相同。用户可按“视图|按页序号排列”菜单进行两种显示方式的切换。
页间引用的跳转：有页间引用的功能块，按右键，再按“跳转”菜单，可跳转到引用或被引用功能块，如被多处引用，软件会弹出列表框，让用户选择到哪个功能块。
压缩页中块号：如页中块号很零散，在离线状态下，选中该页，再按“工具|压缩页中块号”菜单，让用户确认后，软件将页中的块号压缩修改，同时修改有关的页内或页间引用。
按位置排序号：功能块的执行序号是相当重要的，一般都希望一页从上到下、从左到右地计算功能块。在离线状态下，选中该页，再按“工具|按位置排序号”菜单，让用户确认后，软件将页中块的执行序号按从上到下、从左到右的规则修改。
11.键盘操作
在不用鼠标器的情况下，不管在离线还是在在线状态，都可只用键盘方便地完成大部分组态操作。除了Windows的标准键盘操作之外，本软件还提供了对列表区和编辑区的键盘操作。
输入焦点在列表区时，用户按光标区键可在列表区中移动并选中页或DPU对象。
输入焦点在编辑区时，用户按光标区键可在页中功能块间按执行序号依此向前或向后选中（此功能还可用于检查功能块间先后计算的次序）。对选中的功能块，按“Enter”键可弹出功能块属性对话框。
用“Tab”键可实现在二个区之间地输入焦点的切换。
12.打印
在打印之前，最好看一下打印设置，并设打印纸为横向。用打印预览观察打印的效果。打印时可输入要打印的页序号或页序号范围。页序号0是组态页的一览表。注意输入的是页序号，，而不是页号。页序号可在选中，软件窗口的标题中“页号”前的即为页序号。一般地说，如页号定义无间隔的话，页序号与页号是相等的。
选中要打印的Dpu（文件），按“DPU|打印”。
12.退出
用关闭Windows程序的通用方法退出或按Dpu菜单中Exit命令退出组态软件。若有文件或DPU对象被修改过，软件会提示用户是否要保存。

第五章 网络错误诊断
初次使用CDPS2.0系统的网络功能，有时会遇到一些问题，这时需要用户仔细检查网络的各项设置，分析原因，解决问题。MMI站上NETWIN.EXE和SELFTEST.EXE程序可以帮助用户检测一些问题。
下面罗列了一些常见问题，以及解决问题的方法。
(1)用户只在一台机器上安装了XDPS2.0系统的MMI站或DPU站，打开XDPS2.0应用程序后，发现网络状态不正确。这时用户须打开SELFTESTEXE程序，如果你所配置的接点在自检窗口中的状态为再线状态，则说明网络配置没有问题。如果处于离线状态，需检查A、B网的PING在上述地址能够成功，再检查网络配置文件XNET.INI，如果[IPAddress]段中未配置A、B网IP地址，则要保证[DefAutoModified]段配置的各项内容是正确的。用户进行上述检查后，打开NETWIN.EXE程序和自检程序SELFTEST.EXE后，发现本节点仍处于离线状态，用户这时用鼠标淡季NETWIN.EXE程序的“网络A”或“网络B”按钮，XDPS2.0应用程序未能从注册簿中读得A或B网IP地址，这时用户须在网络配置文件 XNET.INI中[IPAddress]段中配置A、B网的IP地址。
(2)用户在两台以上的机器上安装了XDPS2. 0系统的MMI站或DPU站，打开XDPS2.0应用程序后,发现网络状态不正确,这时可以用PING在一台机上对另一台机器进行测试,如果PING不成功,则需检查A网或B网上各节点IP地址的网络地址是否一致,不一致则需修改,如果一致则应检查网络电缆是否可靠连接,以及A网和B网是否交叉;如果PING能成功,则应检查各节点NETWIN.EXE程序中的A网和B网的信息,看一看这里的IP地址是否正确,以及是否交叉连接.
