珠海大唐电子有限公司 DTP300B操作说明书

DTP300B电气火灾探测器

用
户
手
册

珠海大唐电子有限公司

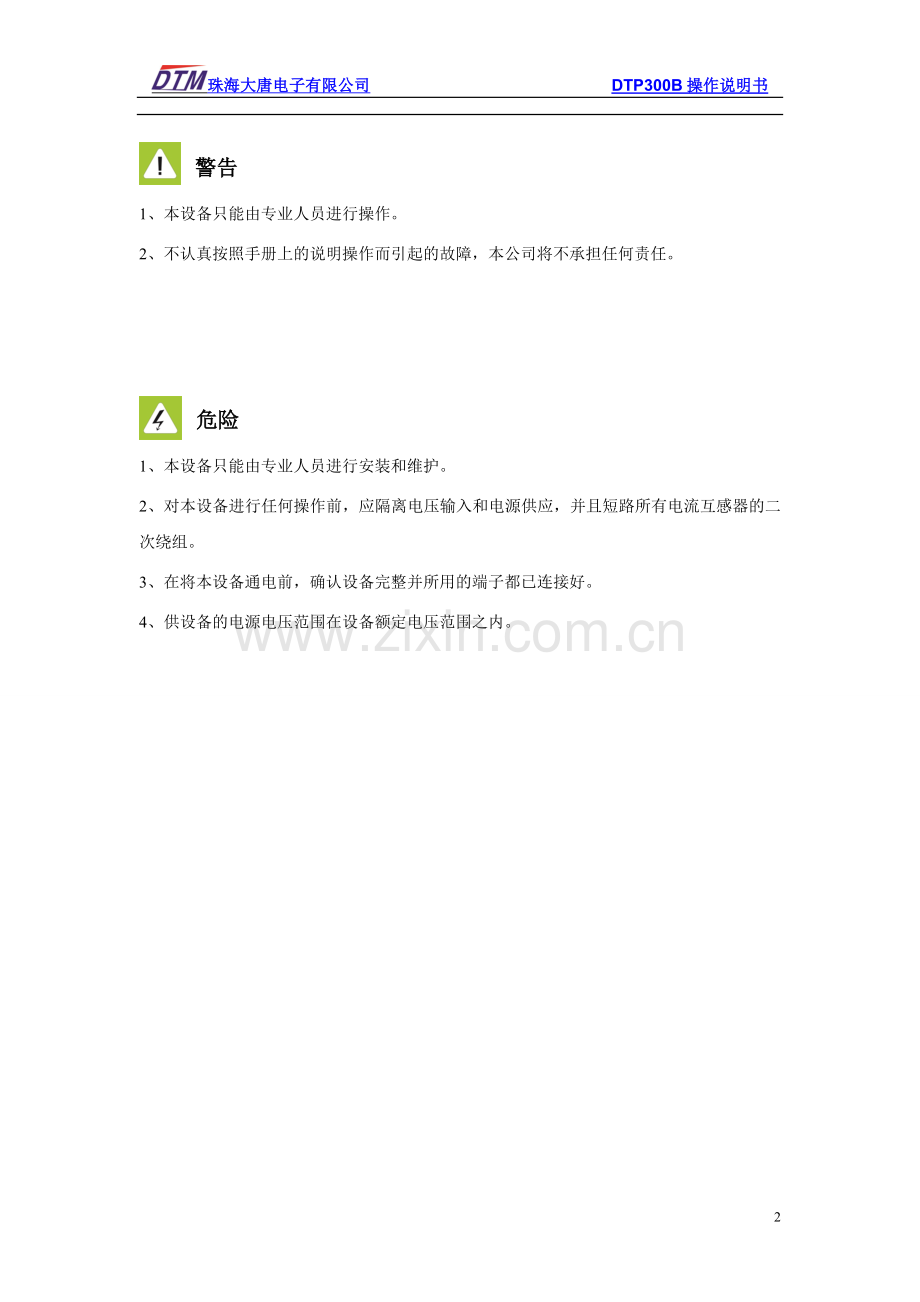

警告
1、本设备只能由专业人员进行操作。
2、不认真按照手册上的说明操作而引起的故障，本公司将不承担任何责任。

危险
1、本设备只能由专业人员进行安装和维护。
2、对本设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
3、在将本设备通电前，确认设备完整并所用的端子都已连接好。
4、供设备的电源电压范围在设备额定电压范围之内。

目 录
第一章 产品简介 4
1.1 概述 4
1.2 技术参数 5
1.3 功能介绍 6
1.4 漏电保护 6
1.5 继电器输出 7
1.6 通讯 7
第二章 安装与接线 8
2.1 外形和安装尺寸 8
2.2 端子定义 9
2.3 接线外观图 10
2.3 外部端子标识图 10
2.4 典型接线图 10
第三章 显示操作 11
3.1 概述 11
3.2 自检功能 11
3.3 按键功能 11
3.4 数据查询 11
3.5 本地编程 12
3.5.1 配置参数的查看 12
3.5.2 配置参数的修改 13
3.5.2.1 仪表地址 14
3.5.2.2 串口通讯速率 14
3.5.2.3 保护动作值 14
3.5.2.4 继电器延时动作时间 14
3.5.2.5 继电器动作模式 14
第四章 通讯协议 14

第一章 产品简介
1.1 概述
DTP300B电气火灾监控探测器是我公司自行研制的多路电气火灾监控探测器，主要应用于低压三相四线系统的主干线漏电保护。实时监测漏电电流，提供RS485通讯，继电器报警输出和断路器状态判断等。
DTP300B电气火灾监控探测器采用先进的微电子技术，利用电子元件测量电流大小，以毫秒的速度检测线路的漏电电流，当被监测电力线路漏电，该系统会发出声光报警信号直至自动切断电源，迅速将故障排除在起火之前，彻底消除用电设备的火灾隐患。
支持RS485通讯协议，使得用户可以方便的将探测器进行组网管理，实现系统自动化，实时监控现场的变化，同时可以通过数据库和BA系统连接。
DTP300B电气火灾监控探测器是一个多功能的可靠的测控装置，它是可以彻底替代传统的空气开关、漏电开关的革命性产品。在安全用电、防火、防灾等领域大显神威，其足迹遍布全国，深受用户欢迎与好评。特别适用于学校、商厦、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能大厦与小区、石油化工、电信及国防等部门用电的安全保护。

温馨提醒：可以根据客户特殊要求订制产品。

1.2 技术参数
技术参数
指 标
精度等级
电 流
0.1级
显示数据
漏电电流
100～1200mA调节步长1mA
扩展功能
继电器输出
额定值3A/250VAC，3A/30VDC
开 关 量
交流220V ± 25% 或者直流 220V ± 25%
工作电源
宽压型
交流85V ～ 265V；直流80V ～ 300V
功 耗
小于2VA
绝缘参数
绝缘强度
2KV（测试电压为交流有效值）
绝缘电阻
≥ 50MΩ
电 磁 特 性
静电抗扰性试验
IEC 61000-4-2,Level 3
辐射抗扰性试验
IEC 61000-4-3,Level 3
电快速瞬变脉冲群抗扰性试验
IEC 61000-4-4,Level 3
浪涌抗扰性试验
IEC 61000-4-5,Level 3
传导射频干扰试验
EN 55022,Class B
辐射射频干扰试验
EN 55022,Class B
工作条件
环境温度
-20℃～+70℃
储存温度
-30℃～+80℃
相对湿度
相对湿度：5％～95%，无凝露
尺寸
盘面开孔尺寸
90mm x 90mm
仪表面板尺寸
96mm x 96mm

1.3 功能介绍
l 具有漏电保护功能。
l 提供两路继电器(3A/250VAC，3A/30VDC)输出，用作报警输出或者跳闸输出。
l 采用现场总线通信技术，带有一套上位机管理软件可以实时监控现场的运行状况，及时发出报警信息。采用RS485通讯，该通信系统可靠性高、扩展性好，采用国际标准的Modbus-RTU 协议，可以与各种标准的电力监控软件相联；CAN总线进行通讯（可选），该通讯系统抗干扰性能更强，传输距离更远，传输速度更快。
l 具有事件存储功能，报警器能够记录故障发生的类型和时间，根据故障记录可以分析现场的用电情况，为消除故障提供依据。
1.4 漏电保护
在线监测线路中的漏电电流，可以根据线路正常漏电电流的大小人工设定预报警和报警动作值。对装设二级或多级漏电电流保护的场所，采用不同的漏电动作电流及延时动作的方法来实现保护的选择性。

参数
范围
步长
剩余动作定值(Ic)
100～1200mA
1mA
漏电电流预警定值
1/2 Ic

动作延时时间(Tc)
0~9.0S
0.1S
执行方式(Mc)
关闭/报警/跳闸

1． 执行方式：漏电电流保护模式可以设置为关闭、报警、跳闸三种模式，关闭模式下只检测漏电电流值，不对漏电电流做任何判断和产生保护动作。报警和跳闸模式都存在预报警功能，当漏电电流值超过动作定值的一半时，控制器发出预警，对应通道的故障报警灯闪烁（红色），当控制器在预警状态时，如果漏电电流小于动作定值的一半时停止预警。当超过定值时根据执行方式可以发出报警或者跳闸，当设置为报警时，超过定值进入报警状态报警故障指示灯亮（红色）蜂鸣器响显示器显示故障原因，此时可人为的按消音键消音，用户查找故障原因，处理完毕按复位键恢复正常工作状态。当设置为跳闸模式时，报警故障指示灯亮（红色）蜂鸣器响显示器显示故障原因，此时人为按消音键消音，用户查找故障原因，处理完毕按复位键恢复正常工作状态。当检测到漏电电流值超过动作设定值时延时，当达到动作延时时间时发出报警声音，在延时过程中，漏电电流值若下降到小于漏电电流动作值时延时清零，不会发出报警声音。
跳闸的继电器回归时间固定为2S。
出厂默认是500mA，时间为2.0S，执行方式为关闭状态。
2． 故障消音：控制器发生故障进入报警状态时，按动消音键可以消音，但故障指示灯一直指示，且故障信息保留。
3． 故障复位：在报警、跳闸时，按复位键可以消除声音、指示灯，在按复位键前必须消除报警、跳闸原因，否则重新进入报警、跳闸状态。
1.5 继电器输出
DTP300B提供了两路继电器输出端口。继电器规格是3A/250VAC,3A/30VDC

1.6 通讯
实际现场中，为了防止信号反射通常会在RS-485网络末端并联上一个大约120欧姆的电阻以进行信号匹配，这点值得用户注意。

第二章 安装与接线
2.1 外形和安装尺寸
外形尺寸图（正视图）
外形尺寸图（侧视图）

盘面开孔尺寸

2.2 端子定义
代号
定义
代号
定义
L/+
电源火线/直流电源正端
IR4
漏电CT输入端四
N/-
电源零线/直流电源负端
IRG
漏电CT公共端
FG
空
IR5
漏电CT输入端五
RL1
继电器一输出端
IRG
漏电CT公共端
RL2
继电器二输出端
IR6
漏电CT输入端六
RLC
继电器的公共端
IRG
漏电CT公共端
S1
开关量一输入端
IR7
漏电CT输入端七
S2
开关量二输入端
IRG
漏电CT公共端
SC
开关量的公共端
IR8
漏电CT输入端八
A
485通讯正端
IRG
漏电CT公共端
B
485通讯负端
IR9
漏电CT输入端九
S
屏蔽端
IRG
漏电CT公共端
IR1
漏电CT输入端一
IR10
漏电CT输入端十
IRG
漏电CT公共端
IRG
漏电CT公共端
IR2
漏电CT输入端二
IR11
漏电CT输入端十一
IRG
漏电CT公共端
IRG
漏电CT公共端
IR3
漏电CT输入端三
IR12
漏电CT输入端十二
IRG
漏电CT公共端
IRG
漏电CT公共端

2.3 接线外观图

2.3 外部端子标识图

2.4 典型接线图
注 意：
用户在接线时，应当注意电流的相序对应关系，以及CT的同名端接线关系。

第三章 显示操作
3.1 概述
DTP300B电气火灾探测器采用三行高亮数码管显示。
绿色LED灯为通信指示灯，通信时闪烁，正常运行时指示灯常亮。
带有12个红色故障指示灯，报警和跳闸时常亮，预警时闪烁。
3.2 自检功能
设备带有自检功能，当设备安装完成后，给设备上电时，设备进入自检模式，可以检查设备中各元件是否正常。
3.3 按键功能
按键
显示界面
按键
按键
/复位按键
/消音按键
数据界面
数据查询
事件查询
系统时钟查询
长按3秒进入参数界面
参数界面
返回到数据界面

轮显参数

设置界面
增加数值
减少数值
右移光标
保存设置参数
报警界面
返回到数据界面
事件查询
故障复位
短按消音

3.4 数据查询
显示漏电电流示例：
0000
0000
0000

显示事件记录示例：
无事件时：
SOE

no

有事件时：
SOE
-01
0200

“01”表示第一路漏电，“0200”表示第一路漏电反生的动作值为200mA

12-0
0-00

表示事件发生时间为12：00：00

11-0
5-01

表示事件发生日期为2011年5月1日

系统时间显示示例：

11-0
5-01

表示系统日期为2011年5月1日

12-0
0-00

表示系统时间为12：00：00

3.5 本地编程
DTP300B的配置参数可以通过提示进行修改，但仅限于基本工作参数，更多的功能配置需要通过通讯接口完成配置。
3.5.1 配置参数的查看
长按 键3秒钟进入参数编程界面后，将会显示如下界面。

TYPE
12LU

表示12路漏电和6路漏电的配置
按键可以查询仪表参数（仪表地址、通讯波特率、时间设置、日期设置、事件清除、第一路漏电动作值、动作延时时间、动作方式、第二路……第十二路漏电动作值、第十二路动作延时时间、动作方式）。

CLEr
no

dATE
001

TE
1200

bAUd
9600

Adr
001

C12f
CL

C12T
2

C12U
500

C1f
CL

C1T
2

C1U
500

……

3.5.2 配置参数的修改
操作举例：
通道一动作值修改：假设动作值500mA，欲将其更改为200mA。
（1） 在数据显示模式下，长按 键3秒钟进入编程界面；

TYPE
12LU

（2）快速按 键六次，界面显示如下；

C1U
500

（3）快速 按键一次，启动光标；
（4）快速 按键二次，将光标移到5的位置；
（5）快速按键，使显示值减至200 mA；

C1U
200

（6）快速 按键一次，关闭光标，保存数据；
（7）快速按键一次，退出编程状态，修改完成。
3.5.2.1 仪表地址
设置仪表通讯地址，支持MODBUS通讯协议，有效的地址范围1～247。
3.5.2.2 串口通讯速率
串口通讯速率可支持4800和9600Bps
3.5.2.3 保护动作值
保护动作值设置范围为30-1200mA。
3.5.2.4 继电器延时动作时间
动作延时时间设置范围为0-9S。
3.5.2.5 继电器动作模式
提供CL（关闭）、AL（报警）、OP（跳闸）三种模式。
第四章 通讯协议
¢ 通讯规则
1. 采用MODBUS-RTU通讯模式；
2. 仪表遵循主-从通讯方式；
3. 数据采用8个数据位、1个停止位、无校验位格式；
4. 通讯帧之间的间隔必须大于30毫秒。

¢ 通讯协议
1. 采用标准MODBUS数据格式，数据帧中包含地址信息、功能码、信息域以及校验码；
2. 功能码仅支持03H和10H指令；
3. 一次请求寄存器数目不能超过30个；
4. 校验码采用CRC-16格式，发生多项式为（Ｘ１６＋Ｘ１５＋Ｘ２＋１）。
¢ 寄存器阵列
寄存器号
描 述
说 明
40001
第一路电流测量值
测量电流，计算因子为0.001，单位为A（只读）
40002
第二路电流测量值
40003
第三路电流测量值
40004
第四路电流测量值
40005
第五路电流测量值
40006
第六路电流测量值
40007
第七路电流测量值
40008
第八路电流测量值
40009
第九路电流测量值
40010
第十路电流测量值
40011
第十一路电流测量值
40012
第十二路电流测量值
40013
第一路漏电电流
漏电电流，单位为mA（只读）
40014
第二路漏电电流
40015
第三路漏电电流
40016
第四路漏电电流
40017
第五路漏电电流
40018
第六路漏电电流
40019
第七路漏电电流
40020
第八路漏电电流
40021
第九路漏电电流
40022
第十路漏电电流
40023
第十一路漏电电流
40024
第十二路漏电电流
40025
开关量状态
对应位为1时表相应开关量闭合，为0开关量断开
40026
第一路继电器状态
对应位为1时表相应通道继电器闭合，为0断开
40027
第二路继电器状态
¢ 仪表参数寄存器
40201
检测通道个数选择
0为6路漏电，1为12路漏电
40202
通讯地址
数值范围1 ～ 247（读/写）
40203
波特率
0表示4800bps，1表示9600bps
40204
通道一漏电保护值
设置范围30-1200,单位为mA
40205
通道一漏电动作时间
设置范围 0~9S（读/写）
40206
通道一漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40207
通道二漏电保护值
设置范围30-1200,单位为mA
40208
通道二漏电动作时间
设置范围 0~9S（读/写）
40209
通道二漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40210
通道三漏电保护值
设置范围30-1200,单位为mA
40211
通道三漏电动作时间
设置范围 0~9S（读/写）
40212
通道三漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40213
通道四漏电保护值
设置范围30-1200,单位为mA
40214
通道四漏电动作时间
设置范围 0~9S（读/写）
40215
通道四漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40216
通道五漏电保护值
设置范围30-1200,单位为mA
40217
通道五漏电动作时间
设置范围 0~9S（读/写）
40218
通道五漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40219
通道六漏电保护值
设置范围30-1200,单位为mA
40220
通道六漏电动作时间
设置范围 0~9S（读/写）
40221
通道六漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40222
通道七漏电保护值
设置范围30-1200,单位为mA
40223
通道七漏电动作时间
设置范围 0~9S（读/写）
40224
通道七漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40225
通道八漏电保护值
设置范围30-1200,单位为mA
40226
通道八漏电动作时间
设置范围 0~9S（读/写）
40227
通道八漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40228
通道九漏电保护值
设置范围30-1200,单位为mA
40229
通道九漏电动作时间
设置范围 0~9S（读/写）
40230
通道九漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40231
通道十漏电保护值
设置范围30-1200,单位为mA
40232
通道十漏电动作时间
设置范围 0~9S（读/写）
40233
通道十漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40234
通道十一漏电保护值
设置范围30-1200,单位为mA
40235
通道十一漏电动作时间
设置范围 0~9S（读/写）
40236
通道十一漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
40237
通道十二漏电保护值
设置范围30-1200,单位为mA
40238
通道十二漏电动作时间
设置范围 0~9S（读/写）
40239
通道十二漏电保护模式
0代表关闭；1代表报警；2代表跳阐。
¢ 事件清除、复位和消音寄存器
40251
事件清除
写入78可清除事件
40252
故障复位
写入600可以对故障进行复位
40253
消音
写入600可以对仪表进行消音
¢ 仪表时钟寄存器
40501
年

仪表时钟部分，可以对仪表时钟进行校准
40502
月
40503
日
40504
时
40505
分
40506
秒
41204
~
41304
事件记录部分
5个寄存器为一条事件信息，第1个数表示故障通道，第2个数表示故障动作值，第3、4和5表示故障发生时间和日期

16
