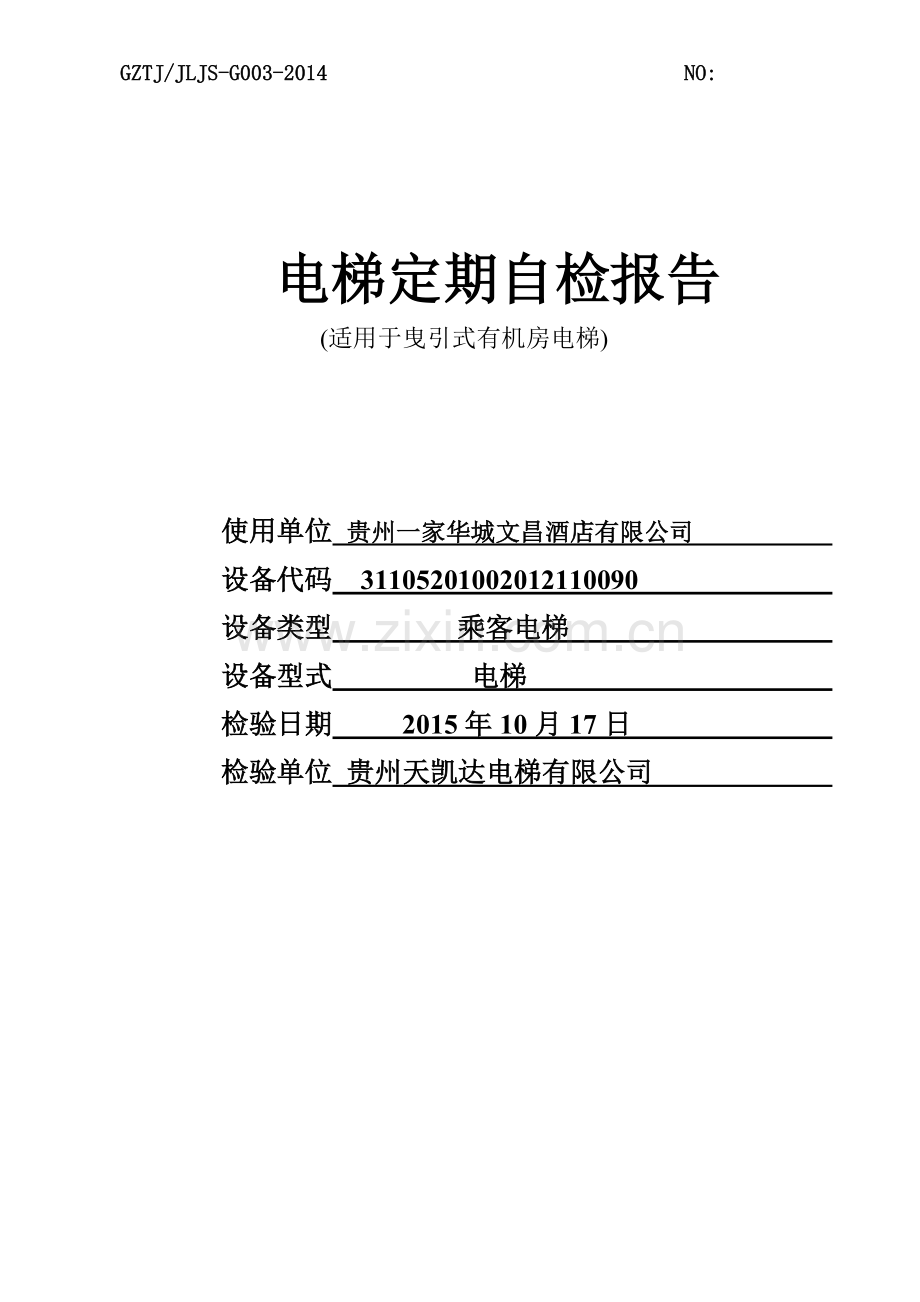

GZTJ/JLJS-G003-2014 NO:

电梯定期自检报告
(适用于曳引式有机房电梯)

使用单位 贵州一家华城文昌酒店有限公司
设备代码 31105201002012110090
设备类型 乘客电梯
设备型式 电梯
检验日期 2015年10月17日
检验单位 贵州天凯达电梯有限公司

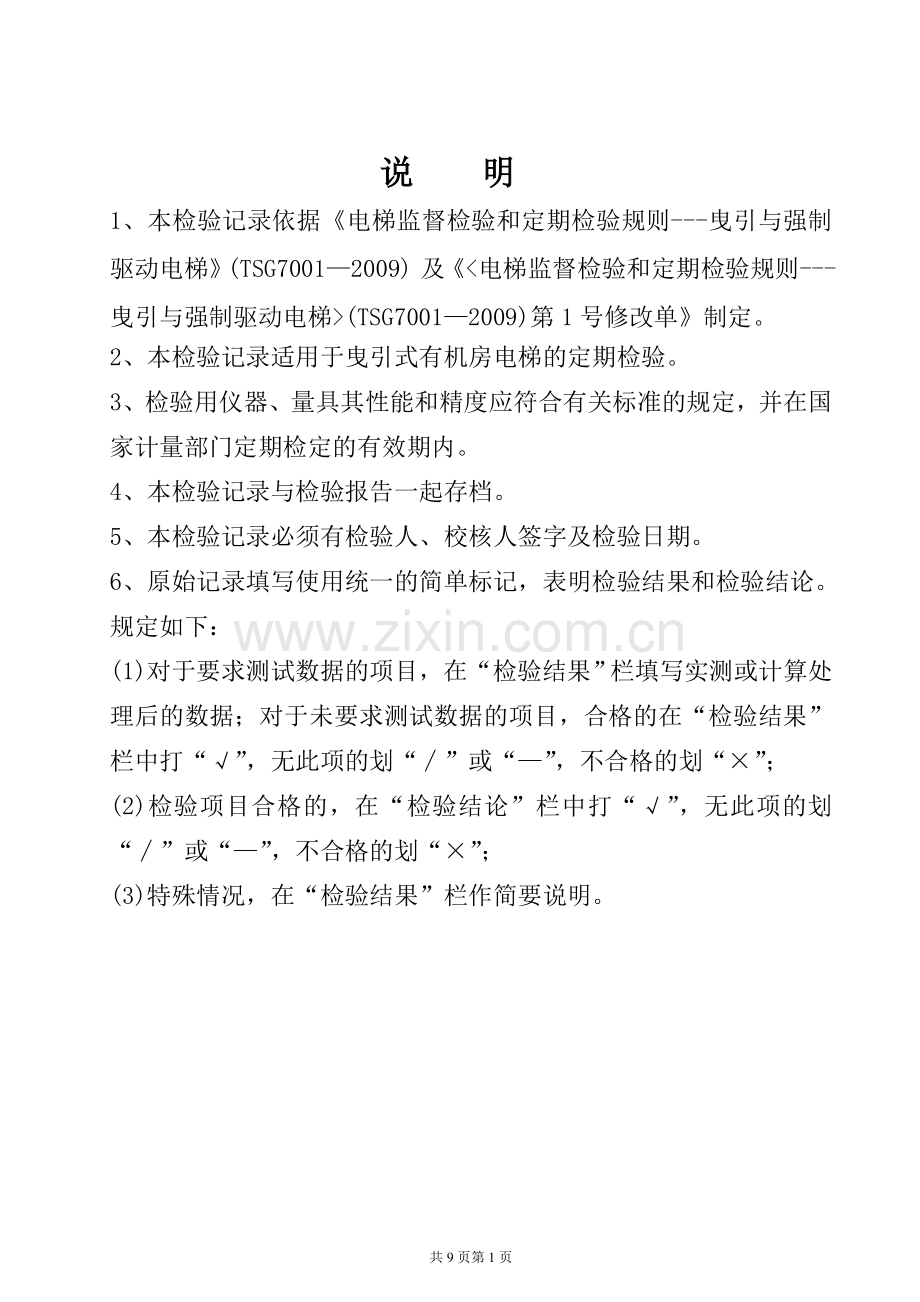

说 明
1、本检验记录依据《电梯监督检验和定期检验规则---曳引与强制驱动电梯》(TSG7001—2009) 及《<电梯监督检验和定期检验规则---曳引与强制驱动电梯>(TSG7001—2009)第1号修改单》制定。
2、本检验记录适用于曳引式有机房电梯的定期检验。
3、检验用仪器、量具其性能和精度应符合有关标准的规定，并在国家计量部门定期检定的有效期内。
4、本检验记录与检验报告一起存档。
5、本检验记录必须有检验人、校核人签字及检验日期。
6、原始记录填写使用统一的简单标记，表明检验结果和检验结论。规定如下：
(1)对于要求测试数据的项目，在“检验结果”栏填写实测或计算处理后的数据；对于未要求测试数据的项目，合格的在“检验结果”栏中打“√”，无此项的划“∕”或“—”，不合格的划“×”；
(2)检验项目合格的，在“检验结论”栏中打“√”，无此项的划“∕”或“—”，不合格的划“×”；
(3)特殊情况，在“检验结果”栏作简要说明。

设备名称
乘客电梯
使用登记编号
31105201002012110090
使用单位
贵阳市一家华城文昌酒店有限公司
设备使用地点
贵阳市文昌北路
使用单位代码
76606586-0
使用单位设备编号
1#
规格型号
TKJ-1000-1.75
制造日期
2012-09-01
制造单位
申龙电梯股份有限公司
产品编号
SL\T3593-12
设备技术参数
额定载重量
1000kg
额定速度
1．75m/s
层站数
9层 9站
控制方式
全集选
检验依据
《电梯监督检验和定期检验规则——曳引与强制驱动电梯》（TSG T7001-2009）
主要检验仪器设备
万用表、钳型表、接地电阻测试仪、
绝缘电阻仪、卷尺
钢直尺、转速表
检验结论

合 格
备注

检验人员： 　　　　　日期：
使用单位管理人员:
年 月 日
审 核：　　　　　　　日期：
批 准：　　　　　　　日期：　

(电梯使用单位章)

年 月 日

(电梯保养单位章)

年 月 日

检验记录
序号
检验类别
检 验 项 目 及 其 内 容
检验结 果
检验结 论
1
B
1
技术资料
1.4
使用
资料
使用单位提供了以下资料：(1)使用登记资料，内容与实物相符；

(2)安全技术档案，至少包括1.1、1.2、1.3所述文件资料（1.2的(3)项和1.3的(4)项除外），以及监督检验报告、定期检验报告、日常检查与使用状况记录、日常维护保养记录、年度自行检查记录或者报告、应急救援演习记录、运行故障和事故记录等，保存完好（本规则实施前已经完成安装、改造或重大维修的，1.1、1.2、1.3项所述文件资料如有缺陷，应当由使用单位联系相关单位予以完善，可不作为本项审核结论的否决内容）；

(3)以岗位责任制为核心的电梯运行管理规章制度，包括事故与故障的应急措施和救援预案、电梯钥匙使用管理制度等；

(4)与取得相应资格单位签订的日常维护保养合同；

(5)按照规定配备的电梯安全管理和作业人员的特种设备作业人员证

2
C
2
机房
及相
关设备
2.1
通道与通道门

(1)应当在任何情况下均能够安全方便地使用通道。采用梯子作为通道时，必须符合以下条件：①通往机房或者机器设备间的通道不应当高出楼梯所到平面4m；②梯子必须固定在通道上而不能被移动；③梯子高度超过1.50m时，其与水平方向的夹角应当在65°～75°之间，并不易滑动或者翻转；④靠近梯子顶端应当设置把手。

(2)通道应当设置永久性电气照明；

(3)机房通道门的宽度应当不小于0.60m，高度应当不小于1.80m，并且门不得向房内开启。门应当装有带钥匙的锁，并且可以从机房内不用钥匙打开。门外侧应当标明“机房重地，闲人免进”，或者有其它类似警示标志

3
C
2
机房
及相关设备
2.5
照明与电源插座
(1)机房应当设置永久性电气照明；在机房内靠近入口（或多个入口）处的适当高度应当设有一个开关，控制机房照明；

4
C
2.6
断错相
每台电梯应当具有断相、错相保护功能；电梯运行与相序无关时，可以不装设错相保护装置

5
B
2.7
主开关
(2)主开关不得切断轿厢照明和通风、机房照明和电源插座、轿顶与底坑的电源插座、电梯井道照明、报警装置的供电电路；

6
B
2.8
驱动主机
(1)驱动主机工作时应当无异常噪声和振动；

(3)曳引轮轮槽不得有严重磨损，如果轮槽的磨损可能影响曳引能力时，应当进行曳引能力验证试验

7
B
2.9
制动
装置
(3)制动器应当动作灵活，制动时制动闸瓦(制动钳)紧密、均匀地贴合在制动轮(制动盘)上，电梯运行时制动闸瓦(制动钳)与制动轮(制动盘)不发生摩擦；并且制动闸瓦(制动钳)以及制动轮(制动盘)工作面上没有油污

8
B
2.10
紧急
操作

★(1)手动紧急操作装置应当符合以下要求：①对于可拆卸盘车手轮，设有一个电气安全装置，最迟在盘车手轮装上电梯驱动主机时动作；②松闸扳手涂成红色，盘车手轮是无辐条的并且涂成黄色，可拆卸盘车手轮放置在机房内容易接近的明显部位；③在电梯驱动主机上接近盘车手轮处，明显标出轿厢运行方向，如果手轮是不能拆卸的可以在手轮上标出；④能够通过操纵手动松闸装置松开制动器，并且需要以一持续力保持其松开状态；⑤进行手动紧急操作时，易于观察到轿厢是否在开锁区

(2)紧急电动运行装置应当符合以下要求：
①依靠持续揿压按钮来控制轿厢运行，此按钮有防止误操作的保护，按钮上或其近旁标出相应的运行方向；②一旦进入检修运行，紧急电动运行装置控制轿厢运行的功能由检修控制装置所取代；
③进行紧急电动运行操作时，易于观察到轿厢是否在开锁区

(3)应急救援程序：在机房内应当设有清晰的应急救援程序

9
B
2.11限速
器
(2)限速器或者其他装置上应当设有在轿厢上行或者下行速度达到限速器动作速度之前动作的电气安全装置，以及验证限速器复位状态的电气安全装置；

(3)使用周期达到2年的电梯，或者限速器动作出现异常、限速器各调节部位封记损坏的电梯，应当由经许可的电梯检验机构或者电梯生产单位对限速器进行动作速度校验，并且由该单位出具校验报告

10
C
2.12
接地
(2)所有电气设备及线管、线槽的外露可以导电部分应当与保护线（PE）可靠连接

11
C
2.13
电气
绝缘
动力电路、照明电路和电气安全装置电路的绝缘电阻应当符合下述要求：

标称电压/V
测试电压(直流)/V
绝缘电阻/MΩ
安全电压
≤500
＞500
250
500
1000
≥0.25
≥0.50
≥1.00
12
C
3
井
道
及
相
关
设
备
3.4
井道安全门
(3)门上应当装设用钥匙开启的锁，当门开启后不用钥匙能够将其关闭和锁住，在门锁住后，不用钥匙能够从井道内将门打开；

(4)应当设置电气安全装置以验证门的关闭状态

13
C
3.5
井道
检修门
(3)应当装设用钥匙开启的锁，当门开启后不用钥匙能够将其关闭和锁住，在门锁住后，不用钥匙也能够从井道内将门打开；

(4)应当设置电气安全装置以验证门的关闭状态

14
B
3.7
轿厢与井道壁距离
轿厢与面对轿厢入口的井道壁的间距不大于0.15m，对于局部高度小于0.50m或者采用垂直滑动门的载货电梯，该间距可以增加到0.20m。
如果轿厢装有机械锁紧的门并且门只能在开锁区内打开时，则上述间距不受限制

15
B
3.10
极限开关
井道上下两端应当装设极限开关，该开关在轿厢或者对重（如有）接触缓冲器前起作用，并且在缓冲器被压缩期间保持其动作状态。

上:
下:
(mm)

16
C
3.11
随行电缆
随行电缆应当避免与限速器绳、选层器钢带、限位与极限开关等装置干涉，当轿厢压实在缓冲器上时，电缆不得与地面和轿厢底边框接触

17
C
3.12
井道
照明
井道应当装设永久性电气照明。对于部分封闭井道，如果井道附近有足够的电气照明，井道内可以不设照明

18
C
3.13底坑设施与装置
(1)底坑底部应当光滑平整，不得渗水、漏水；

(3)底坑内应当设置在进入底坑时和底坑地面上均能方便操作的停止装置，停止装置的操作装置为双稳态、红色并标以“停止”字样，并且有防止误操作的保护

19
B
3.15
限速绳张紧装置
(2)当限速器绳断裂或者过分伸长时，应当通过一个电气安全装置的作用，使电梯停止运转

20
B
3.16
缓冲器
(3)缓冲器应当固定可靠、无明显倾斜，并且无断裂、塑性变形、剥落、破损等现象；

(4)耗能型缓冲器液位应当正确，有验证柱塞复位的电气安全装置；

(5)对重缓冲器附近应当设置永久性的明显标识，标明当轿厢位于顶层端站平层位置时，对重装置撞板与其缓冲器顶面间的最大允许垂直距离；并且该垂直距离不超过最大允许值

21
C
4
轿
厢
与
对
重

4.1
轿顶电气装置

(1)轿顶应当装设一个易于接近的检修运行控制装置，并且符合以下要求：①由一个符合电气安全装置要求，能够防止误操作的双稳态开关（检修开关）进行操作；②一经进入检修运行时，即取消正常运行（包括任何自动门操作）、紧急电动运行、对接操作运行，只有再一次操作检修开关，才能使电梯恢复正常工作；③依靠持续揿压按钮来控制轿厢运行，此按钮有防止误操作的保护，按钮上或其近旁标出相应的运行方向；④该装置上设有一个停止装置，停止装置的操作装置为双稳态、红色并标以“停止”字样，并且有防止误操作的保护；⑤检修运行时，安全装置仍然起作用；

(2)轿顶应当装设一个从入口处易于接近的停止装置，停止装置的操作装置为双稳态、红色并标以“停止”字样，并且有防止误操作的保护。如果检修运行控制装置设在从入口处易于接近的位置，该停止装置也可以设在检修运行控制装置上。

22
C
4.3
轿厢安全窗(门)
(3)其锁紧由电气安全装置予以验证

23
C
4.5
对重的固定
如果对重由重块组成，应当可靠固定

24
C
4.6
轿厢面积
(2)对于为了满足使用要求而轿厢面积超出上述规定的载货电梯，必须满足以下条件：①在从层站装卸区域总可看见的位置上设置标志，表明该载货电梯的额定载重量；②该电梯专用于运送特定轻质货物，其体积可保证在装满轿厢情况下，该货物的总质量不会超过额定载重量；③该电梯由专职司机操作，并严格限制人员进入

25
B
4.8紧急照明和报警装置
轿厢内应当装设符合下述要求的紧急报警装置和紧急照明：
(1)正常照明电源中断时，能够自动接通紧急照明电源；

(2)紧急报警装置采用对讲系统以便与救援服务持续联系，当电梯行程大于30m时，在轿厢和机房（或者紧急操作地点）之间也设置对讲系统，紧急报警装置的供电来自前条所述的紧急照明电源或者等效电源；在启动对讲系统后，被困乘客不必再做其他操作

26
C
4.9
地坎护脚板
轿厢地坎下应当装设护脚板，其垂直部分的高度不小于0.75m，宽度不小于层站入口宽度

27
C
4.10
超载保护装置
电梯应当设置轿厢超载保护装置，在轿厢内的载荷超过110％额定载重量（超载量不少于75kg）时，能够防止电梯正常启动及再平层，并且轿内有音响或者发光信号提示，动力驱动的自动门完全打开，手动门保持在未锁状态

28
C
5悬挂装 置、补偿装置及旋转部件防护
5.1
磨损、断丝、变形等情况
出现下列情况之一时，悬挂钢丝绳和补偿钢丝绳应当报废：
①出现笼状畸变、绳芯挤出、扭结、部分压扁、弯折；②断丝分散出现在整条钢丝绳，任何一个捻距内单股的断丝数大于4根；或者断丝集中在钢丝绳某一部位或一股，一个捻距内断丝总数大于12根（对于股数为6的钢丝绳）或者大于16根（对于股数为8的钢丝绳）；③磨损后的钢丝绳直径小于钢丝绳公称直径的90%。
采用其他类型悬挂装置的，悬挂装置的磨损、变形等应当不超过制造单位设定的报废指标。

29
C
5.2
端部
固定
悬挂钢丝绳绳端固定应当可靠，弹簧、螺母、开口销连接部件无缺损。
采用其他类型悬挂装置的，其端部固定应当符合制造单位的规定

30
C
5.3
补偿
装置
(1)补偿绳（链）端固定应当可靠；

(2)应当使用电气安全装置来检查补偿绳的最小张紧位置；

(3)当电梯的额定速度大于3.5m/s时，还应当设置补偿绳防跳装置，该装置动作时应当有一个电气安全装置使电梯驱动主机停止运转

31
C
5.6
旋转部件的防护
★在机房内的曳引轮、滑轮、链轮、限速器，在井道内的曳引轮、滑轮、链轮、限速器及张紧轮、补偿绳张紧轮，在轿厢上的滑轮、链轮等与钢丝绳、链条形成传动的旋转部件，均应当设置防护装置，以避免人身伤害、钢丝绳或链条因松弛而脱离绳槽或链轮、异物进入绳与绳槽或链与链轮之间

32
C
6
轿门
与
层门
6.2
门间隙
门关闭后，应当符合以下要求：(1)门扇之间及门扇与立柱、门楣和地坎之间的间隙，对于乘客电梯不大于6mm；对于载货电梯不大于8mm，使用过程中由于磨损，允许达到10mm；

(2)在水平移动门和折叠门主动门扇的开启方向，以150N的人力施加在一个最不利的点，前条所述的间隙允许增大，但对于旁开门不大于30mm，对于中分门其总和不大于45mm

33
C
6.3
玻璃门
层门和轿门采用玻璃门时，应当符合以下要求：
(1)玻璃门上有供应商名称或者商标、玻璃的型式等永久性标记；

(2)玻璃门上的固定件，即使在玻璃下沉的情况下，也能够保证玻璃不会滑出；

(3)有防止儿童的手被拖曳的措施

34
B
6.4
防止门夹人的保护装置
动力驱动的水平滑动门应当设置防止门夹人的保护装置，当人员通过层门入口被正在关闭的门扇撞击或者将被撞击时，该装置应当自动使门重新开启

35
C
6.5
门运行和导向
层门和轿门正常运行时不得出现脱轨、机械卡阻或者在行程终端时错位；由于磨损、锈蚀或者火灾可能造成层门导向装置失效时，应当设置应急导向装置，使层门保持在原有位置

36
B
6
轿门
与
层门
6.6
自动关闭层门装置
在轿门驱动层门的情况下，当轿厢在开锁区域之外时，如果层门开启（无论何种原因），应当有一种装置能够确保该层门自动关闭。自动关闭装置采用重块时，应当有防止重块坠落的措施(抽检基站、端站以及20%其他层站的层门)

37
B
6.7
紧急开锁装置
每个层门均应当能够被一把符合要求的钥匙从外面开启；紧急开锁后，在层门闭合时门锁装置不应当保持开锁位置(抽检基站、端站以及20%其他层站的层门)

38
B
6.8
门的锁紧
(1)每个层门都应当设置门锁装置，其锁紧动作应当由重力、永久磁铁或者弹簧来产生和保持，即使永久磁铁或者弹簧失效，重力亦不能导致开锁；

(2)轿厢应当在锁紧元件啮合不小于7mm时才能启动；

(3)门的锁紧应当由一个电气安全装置来验证，该装置应当由锁紧元件强制操作而没有任何中间机构，并且能够防止误动作；

(4)如果轿门采用了门锁装置，该装置也应当符合以上有关要求

39
B
6.9
门的
闭合
(1)正常运行时应当不能打开层门，除非轿厢在该层门的开锁区域内停止或停站；如果一个层门或者轿门（或者多扇门中的任何一扇门）开着，在正常操作情况下，应当不能启动电梯或者不能保持继续运行；

(2)每个层门和轿门的闭合都应当由电气安全装置来验证，如果滑动门是由数个间接机械连接的门扇组成，则未被锁住的门扇上也应当设置电气安全装置以验证其闭合状态

40
C
6.10
门刀、门锁滚轮与地坎间隙
轿门门刀与层门地坎，层门锁滚轮与轿厢地坎的间隙应当不小于5mm；电梯运行时不得互相碰擦

41
C
8试验
8.1
轿厢上行超速保护装置试验
★当轿厢上行速度失控时，轿厢上行超速保护装置应当动作，使轿厢制停或者至少使其速度降低至对重缓冲器的设计范围；该装置动作时，应当使一个电气安全装置动作

42
C
8.2
耗能缓冲器试验
缓冲器动作后，回复至其正常伸长位置电梯才能正常运行；缓冲器完全复位的最大时间限度为120s

43
B

8.3
轿厢限速器－安全钳动作试验
(2)定期检验：轿厢空载，以检修速度下行，进行限速器-安全钳联动试验，限速器－安全钳动作应当可靠

44
B

8.4
对重限速器－安全钳动作试验
轿厢空载，以检修速度上行，进行限速器-安全钳联动试验，限速器－安全钳动作应当可靠

45
B

8.6空载曳引力试验
当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应当不能提升空载轿厢

46
C

8.7
运行试验
轿厢分别空载、满载，以正常运行速度上、下运行，呼梯、楼层显示等信号系统功能有效、指示正确、动作无误，轿厢平层良好，无异常现象发生

47
B
8试验
8.8
消防返回功能试验
如果电梯设有消防返回功能，应当符合以下要求：
(1)消防开关应当设在基站或者撤离层，防护玻璃应当完好，并且标有“消防”字样；
(2)消防功能启动后，电梯不响应外呼和内选信号，轿厢直接返回指定撤离层，开门待命

48
B
8.10
上行制动试验
轿厢空载以正常运行速度上行时，切断电动机与制动器供电，轿厢应当被可靠制停，并且无明显变形和损坏

如果2.8.3项中轮槽的磨损可能影响曳引能力时，应当进行下面的曳引能力验证试验,如轮槽的磨损判断为不会影响曳引能力时,下面两项试验可不做。
8试验方法
8.11
下行制动试验
轿厢装载1.25倍额定载重量，以正常运行速度下行至行程下部，切断电动机与制动器供电，曳引机应当停止运转，轿厢应当完全停止

8.12
静态曳引试验
对于轿厢面积超过相应规定的载货电梯，以轿厢实际面积所对应的1.25倍额定载重量进行静态曳引试验；对于额定载重量按照单位轿厢有效面积不小于200kg/m2计算的非商用汽车电梯，以1.5倍额定载重量做静态曳引试验；历时10min，曳引绳应当没有打滑现象

注:标有★的项目为根据有关规定,对于允许按照GB7588-1995及更早期标准生产的电梯,可以不检验、或者可以按照《电梯监督检验规程》（国质检锅[2002]1号）中的有关规定进行检验的项目。其中序号为2.10(1)的项目,仅指可拆卸盘车手轮的电气安全装置可以不检验.
附录1
层门啮合深度检查记录表 单位：mm
层站
啮合深度
备注
层站
啮合深度
备注
