ISIS-单片机仿真元器件.doc

Proteus 元件名称对照1
元件名称 中文名 说明
7407        驱动门
1N914        二极管
74Ls00        与非门
74LS04        非门
74LS08        与门
74LS390        TTL 双十进制计数器
7SEG        4针BCD-LED 输出从0-9 对应于4根线的BCD码
7SEG        3-8译码器电路BCD-7SEG[size=+0]转换电路
ALTERNATOR 交流发电机
AMMETER-MILLI mA安培计
AND        与门
BATTERY        电池/电池组
BUS        总线
CAP        电容
CAPACITOR 电容器
CLOCK        时钟信号源
CRYSTAL        晶振
D-FLIPFLOP D触发器
FUSE        保险丝
GROUND        地
LAMP        灯
LED-RED        红色发光二极管
LM016L        2行16列液晶 可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）
LOGIC ANALYSER 逻辑分析器
LOGICPROBE 逻辑探针
LOGICPROBE[BIG] 逻辑探针 用来显示连接位置的逻辑状态
LOGICSTATE 逻辑状态 用鼠标点击,可改变该方框连接位置的逻辑状态
LOGICTOGGLE 逻辑触发
MASTERSWITCH 按钮 手动闭合,立即自动打开
MOTOR        马达
OR        或门
POT-LIN        三引线可变电阻器
POWER        电源
RES        电阻
RESISTOR 电阻器
SWITCH        按钮 手动按一下一个状态
SWITCH-SPDT 二选通一按钮
VOLTMETER 伏特计
VOLTMETER-MILLI mV伏特计

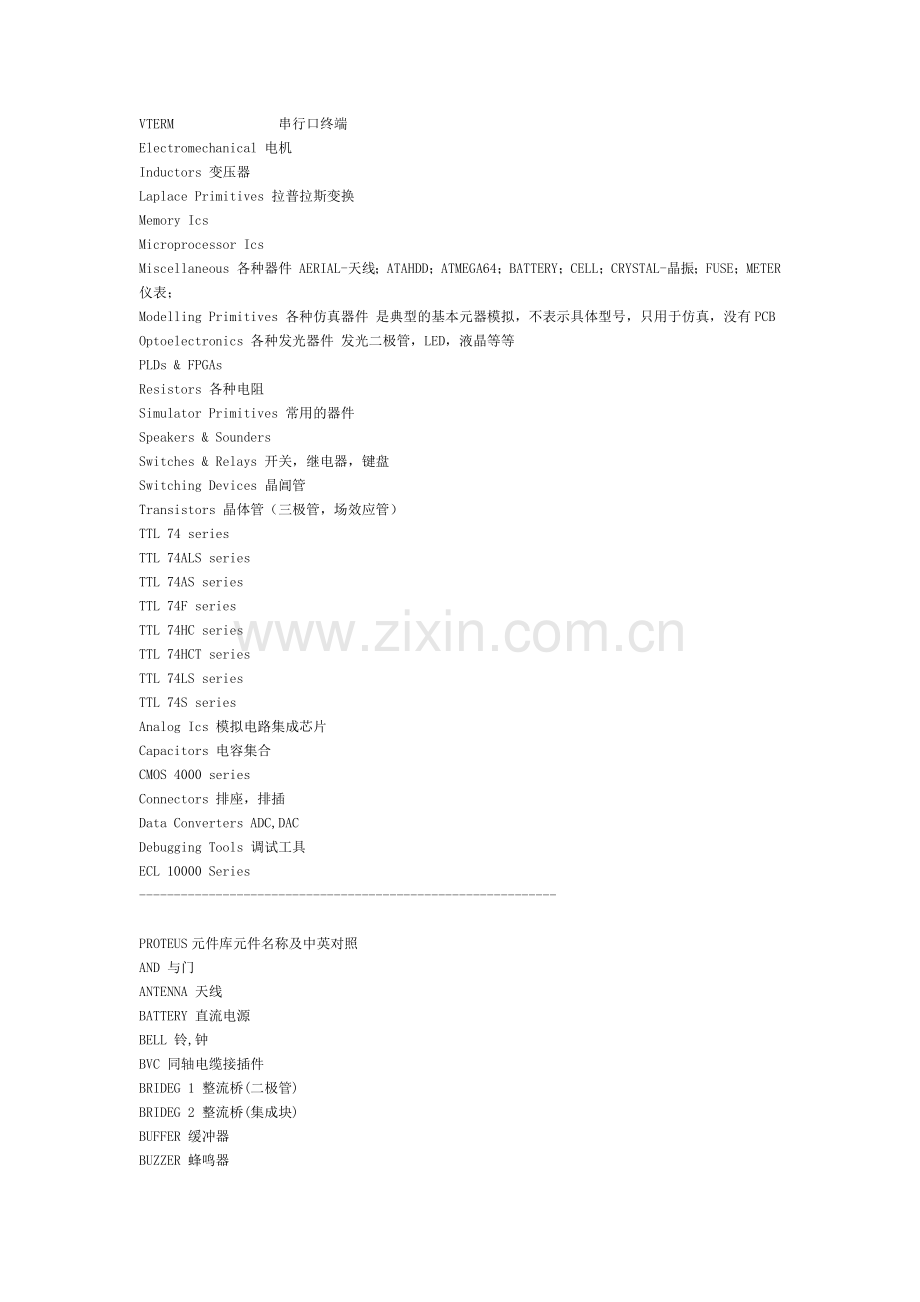

VTERM        串行口终端
Electromechanical 电机
Inductors 变压器
Laplace Primitives 拉普拉斯变换
Memory Ics
Microprocessor Ics
Miscellaneous 各种器件 AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表；
Modelling Primitives 各种仿真器件 是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCB
Optoelectronics 各种发光器件 发光二极管，LED，液晶等等
PLDs & FPGAs
Resistors 各种电阻
Simulator Primitives 常用的器件
Speakers & Sounders
Switches & Relays 开关，继电器，键盘
Switching Devices 晶阊管
Transistors 晶体管（三极管，场效应管）
TTL 74 series
TTL 74ALS series
TTL 74AS series
TTL 74F series
TTL 74HC series
TTL 74HCT series
TTL 74LS series
TTL 74S series
Analog Ics 模拟电路集成芯片
Capacitors 电容集合
CMOS 4000 series
Connectors 排座，排插
Data Converters ADC,DAC
Debugging Tools 调试工具
ECL 10000 Series
------------------------------------------------------------

PROTEUS元件库元件名称及中英对照
AND 与门
ANTENNA 天线
BATTERY 直流电源
BELL 铃,钟
BVC 同轴电缆接插件
BRIDEG 1 整流桥(二极管)
BRIDEG 2 整流桥(集成块)
BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有极性电容
CAPVAR 可调电容
CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶体整荡器
DB 并行插口
DIODE 二极管
DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管
DPY_3-SEG 3段LED
DPY_7-SEG 7段LED
DPY_7-SEG_DP 7段LED(带小数点)
ELECTRO 电解电容
FUSE 熔断器
INDUCTOR 电感
INDUCTOR IRON 带铁芯电感
INDUCTOR3 可调电感
JFET N N沟道场效应管
JFET P P沟道场效应管
LAMP 灯泡
LAMP NEDN 起辉器
LED 发光二极管
METER 仪表
MICROPHONE 麦克风
MOSFET MOS管
MOTOR AC 交流电机
MOTOR SERVO 伺服电机
NAND 与非门
NOR 或非门
NOT 非门
NPN NPN三极管
NPN-PHOTO 感光三极管
OPAMP 运放
OR 或门
PHOTO 感光二极管
PNP 三极管
NPN DAR NPN三极管
PNP DAR PNP三极管
POT 滑线变阻器
PELAY-DPDT 双刀双掷继电器
RES1.2 电阻
RES3.4 可变电阻
RESISTOR BRIDGE ? 桥式电阻
RESPACK ? 电阻
SCR 晶闸管
PLUG ? 插头
PLUG AC FEMALE 三相交流插头
SOCKET ? 插座
SOURCE CURRENT 电流源
SOURCE VOLTAGE 电压源
SPEAKER 扬声器
SW ? 开关
SW-DPDY ? 双刀双掷开关
SW-SPST ? 单刀单掷开关
SW-PB 按钮
THERMISTOR 电热调节器
TRANS1 变压器
TRANS2 可调变压器
TRIAC ? 三端双向可控硅
TRIODE ? 三极真空管
VARISTOR 变阻器
ZENER ? 齐纳二极管
DPY_7-SEG_DP 数码管
SW-PB 开关
----------------------------------------------------------------------

      PROTEUS原理图元器件库详细说明
Device.lib           包括电阻、电容、二极管、三极管和PCB的连接器符号
ACTIVE.LIB           包括虚拟仪器和有源器件
DIODE.LIB          包括二极管和整流桥
DISPLAY.LIB       包括LCD、LED
BIPOLAR.LIB       包括三极管
FET.LIB                 包括场效应管
ASIMMDLS.LIB    包括模拟元器件
VALVES .LIB           包括电子管
ANALOG.LIB           包括电源调节器、运放和数据采样IC
CAPACITORS.LIB 包括电容
COMS.LIB             包括   4000系列
ECL.LIB                包括ECL10000系列
MICRO.LIB             包括 通用微处理器
OPAMP.LIB              包括 运算放大器
RESISTORS.LIB    包括 电阻
FAIRCHLD .LIB        包括FAIRCHLD 半导体公司的分立器件
LINTEC.LIB             包括 LINTEC公司的运算放大器
NATDAC.LIB          包括 国家半导体公司的数字采样器件
NATOA.LIB             包括 国家半导体公司 的运算放大器
TECOOR.LIB          包括TECOOR公司的 SCR 和TRIAC
TEXOAC.LIB              包括 德州仪器公司的运算放大器和比较器
ZETEX .LIB                 包括ZETEX 公司的分立器件
