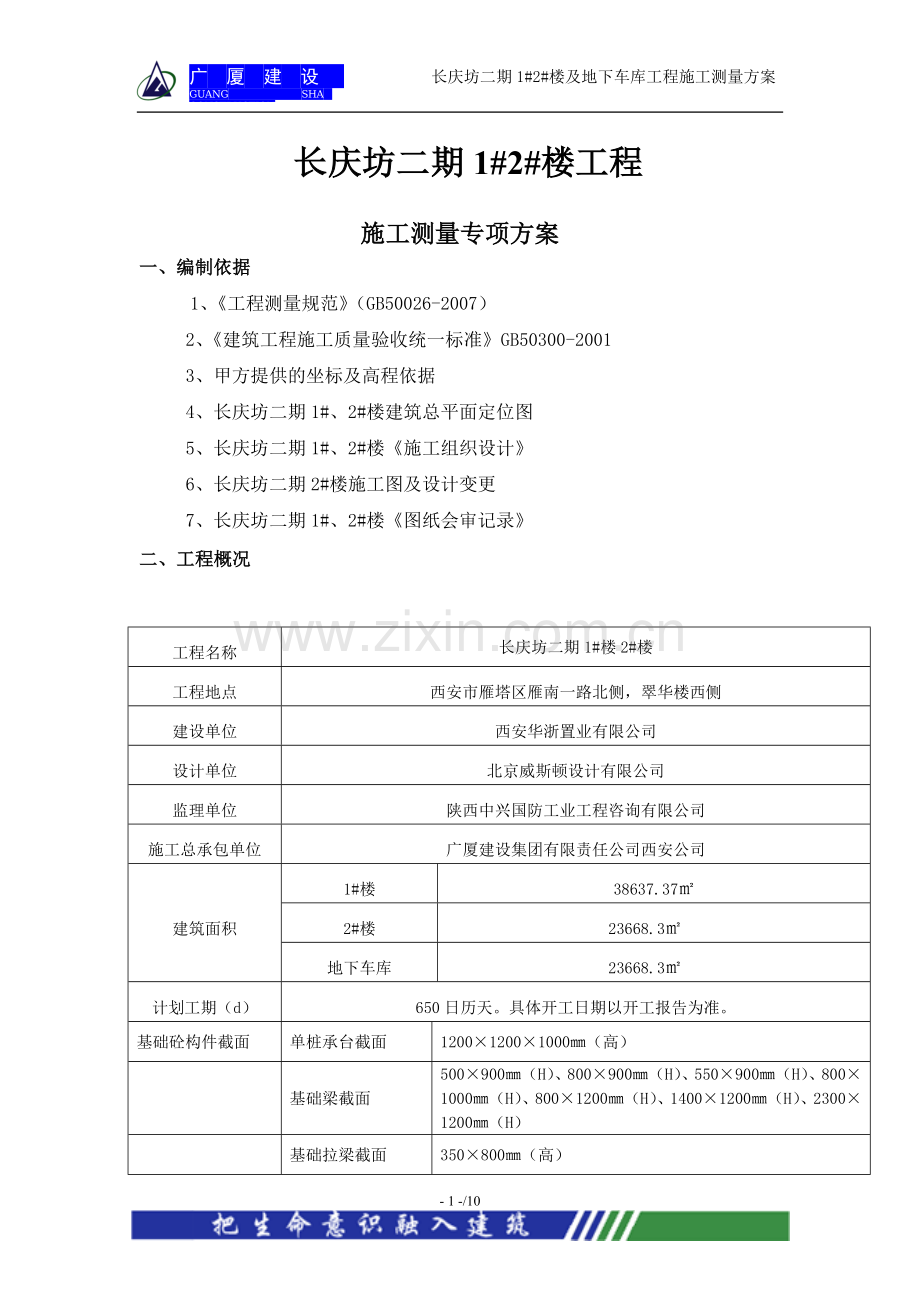

长庆坊二期1#2#楼及地下车库工程施工测量方案

长庆坊二期1#2#楼工程

施工测量专项方案
一、编制依据
1、《工程测量规范》（GB50026-2007）
2、《建筑工程施工质量验收统一标准》GB50300-2001
3、甲方提供的坐标及高程依据
4、长庆坊二期1#、2#楼建筑总平面定位图
5、长庆坊二期1#、2#楼《施工组织设计》
6、长庆坊二期2#楼施工图及设计变更
7、长庆坊二期1#、2#楼《图纸会审记录》
二、工程概况
工程名称
长庆坊二期1#楼2#楼
工程地点
西安市雁塔区雁南一路北侧，翠华楼西侧
建设单位
西安华浙置业有限公司
设计单位
北京威斯顿设计有限公司
监理单位
陕西中兴国防工业工程咨询有限公司
施工总承包单位
广厦建设集团有限责任公司西安公司
建筑面积
1#楼
38637.37㎡
2#楼
23668.3㎡
地下车库
23668.3㎡
计划工期（d）
650日历天。具体开工日期以开工报告为准。
基础砼构件截面
单桩承台截面
1200×1200×1000㎜（高）

基础梁截面
500×900㎜（H）、800×900㎜（H）、550×900㎜（H）、800×1000㎜（H）、800×1200㎜（H）、1400×1200㎜（H）、2300×1200㎜（H）

基础拉梁截面
350×800㎜（高）

基础筏板厚度
400㎜

地下室顶板梁
250×700㎜（高）、250×400㎜（高）、350×650㎜（高）
主体砼构件截面
剪力墙截面
基础顶～11.890 250㎜；11.890～56.890 250㎜、200㎜、56.890～屋面 200㎜

梁截面
200×490㎜、200×400㎜、200×600㎜、200×400㎜、250×400㎜、250×490㎜、250×790㎜、250×800㎜、250×1500㎜、120×400㎜

板厚度
100㎜、110㎜、120㎜、150㎜

梁跨度
2200㎜、3000㎜、3300㎜、3900㎜、4100㎜、4150㎜、4300㎜、
结构抗震等级
地下一层及地上部分剪力墙为一级，地下二层剪力墙为二级，地下一层所有框架均为一级，地下三层剪力墙及框架为三级。
抗震设防烈度
8度
结构安全等级
二级
建筑耐火等级
地上、地下均为一级
建筑防水等级
地下室为一级，屋面为二级
场地湿陷性等级
Ⅱ级湿陷性黄土场地
设计使用年限
50年
工程质量标准
合格
安全管理目标
杜绝伤亡事故，一般轻伤事故频率控制在0.15‰以下
安全文明目标
确保市级文明工地，争创省级文明工地
三、建筑主要概况设计一览表
序号
工程名称
结构形式
建筑高度（M）
层 数
备 注
1
1#楼
框剪结构
95.25
地下三层,地上三十层
1#主楼为剪力墙结构
2
2#楼
剪力墙结构
90.15
地下三层,地上三十层

3
地下车库
框架结构
-0.6
地下三层

四、测量前准备
4.1测量人员必须熟悉图纸，了解设计意图，学习测量规范，充分掌握轴线、尺寸、标高和现场条件，对各设计图纸的有关尺寸及测设数据应仔细校对，必要时将图纸上主要尺寸摘抄于施测记录本上，以便随时查找使用。
4.2全面了解现场情况，并对业主给定的现场平面控制点和高程控制点进行查看和必要的检核。
4.3 制定测设方案。根据设计要求、工程进度要求定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设误差分析和调整、根据设计图纸及现场施工环境确定各楼控制线位置，计算控制线上控制桩的桩点坐标。
4.4 准备好测量所需要的辅助工具和材料。例如：红油漆、扁笔、红蓝铅笔、水泥钉、铁锹、木桩等。
五、现场 测量方案规划
1）平面控制：
1.依据业主（西安华浙置业有限公司）提供的：测量单位为西安勘察测绘院提供的控制点检测报告中的BM1点（坐标为X：3618.844，Y:12850.509，高程H：422.181）和BM2点（坐标为X：3617.780，Y:12930.441，高程H：422.659）在施工场地基坑边1.5M处建立平面控制网，位置详见附图一，外控制点坐标如下：
D01 X：3739.1622 Y：12880.3260
D02 X：3705.2265 Y：12863.7268
D03 X：3705.2510 Y：13095.0316
D04 X：3624.4339 Y：12880.3260
D05 X：3644.6368 Y：12829.4817
D06 X：3644.6510 Y：13096.2875
采用平面坐标控制网进行测量并复核，±0.000以下使用全站仪进行轴线的测设。
±0.000以上使用内控法进行轴线传递。
2、建筑物轴线控制桩的布设及放样各单体的过程
根据现场情况应先将控制桩引入施工现场以便使用，拟定在施工区内引入4个控制点，确定各点坐标。架设全站仪于D02点，对中整平后，后视D01点，复核D03、D04点，无误后才能对1#楼2#楼及车库控制点（各单体内控点如下）进行放样，1#2#楼及车库各单体坐标控制点及位置详见图二。

1#楼内控点
D001
X:3655.8510
D002
X:3705.2318
Y:12880.3260
Y:12880.3260
D003
X:3716.4510
D004
X:3705.2457
Y:12923.6760
Y:12923.6760

2#楼内控点
D005
X:3655.8510
D006
X:3644.6510
Y:12848.1760
Y:12848.1760
D007
X:3644.6510
D008
X:3644.6510
Y:12848.1760
Y:12891.5260
车库内控点
利用1#楼与2#楼内控点的关系控制车库轴网来实现车库放线
3、垫层放线
① 基础及垫层轴线控制点设在基坑上面，为永久控制点，经监理方复核合格后作为建筑物投测放线的依据。
②垫层放线：槽底清至设计标高时，在主轴线控制桩上架设经纬仪，照准对面相应桩点，将纵横两条控制线投测到基础底面（保护层上），经闭合校核无误后，弹出垫层外边线。
4、基础筏板放线
① 防水层及防水保护层施工完成后，在主轴线桩点上安置经纬仪，后视对面同轴桩点，将控制轴线精确投测到基底，画点、弹出墨线，然后把经纬仪架设至俩控制线交点，仪器调平后竖丝压住主楼长方向墨线，水平角调零，松开照准部制动螺旋，转动照准部使得水平角至90度或270度，复合短控制线，如偏差小于0.5CM无需调整，利用控制线与各个轴线的关系放出各条轴线及细部控制线，如偏差大于0.5CM小于1.0CM调整短方向控制线。如偏差大于1.0CM 以上从新引测内控制点，并复合原始BM1及BM2点。放垫层线时，必须严格校核图纸尺寸。以保证投测结果的正确性。以控制线为基准，以设计图纸为依据，放样出其他轴线和柱边线、条形基础或承台边线等细部尺寸线。基础放线尺寸允许偏差如下表所示：
长度L、宽度B（m）
允许偏差（mm）
L（B）≤30
±5
30＜L（B）≤60
±10
60＜L（B）≤90
±15
L（B）＞90
±20
注：轴线的对角线尺寸的允许偏差应为边长偏差的20.5倍；外廓轴线夹角的允许偏差应为1″。本方案选用30＜L（B）≤60
② 基础梁的放线按照施工蓝图先放出各条梁的边线和轴线。
5、±0.00以上标准层放线
1.±0.00以上楼层的轴线具体投测方法
内控点传递：本工程采用垂准仪向上层控制线传递。内控点布置见后附图2.
为了保证建筑物轴线位置正确，楼内控点根据本工程的特点最少不得少于4点，内控点采用150×150×10厚的钢板制作预埋，在一层放线完成后根据外控制点的尺寸（1500 mm），用小卷尺（5 m）量至预埋板上，用合金针划出十字线并在十字交叉点处用冲锥冲出小凹圆点。由于本工程建筑高度较高，内控制点分别在一层、十层、二十层留置。在一层以上内控制点部位留置150*150方洞，用垂准仪向上传点投测。其投点允许偏差为±3mm。然后根据由下层投测上来的控制点，利用经纬仪竖线沿伸，放出本层控制线。每层楼板设长线2条，短线2条作为本层内控制线。
2.垂准仪的使用方法及允许偏差
把垂准仪安置在首层轴线内控点上，对中整平仪器，将接收靶放置在施工层上，移动接收靶使接收靶中心十字交点与仪器的十字丝交点重合，仪器旋转180度重复施测，两次是否重合，假如不重合在规范允许范围内取中，如超出允许范围需对仪器进行重新检定或者更换仪器。当各轴线投到楼板上之后，要用经纬仪和钢尺进行校核，其相对误差不得大于1/2000。经质检部门校核合格后，方可开始该层的施工。
3.轴线竖向投测允许偏差满足如下要求：
项     目
允许偏差（mm）
每     层
3
总高（m）
H≤30
5
30＜H≤60
10
60＜H≤90
15
4.施工层轴线放样：利用经纬仪和50米钢尺对待测楼层的轴线引上点所组成的轴线矩形进行角度、距离的测量。作为该施工层的平面控制网，以此放出其他各条轴线，并用红油漆作好明显标识。施工层测量放线允许偏差如下：
项     目
允许偏差（mm）
外廓主轴线长度（m）
L≤30
±5
30＜L≤60
±10
60＜L≤90
±15
L＞90
±20
细部轴线
±2
承重墙、梁、柱边线
±3
非承重墙边线
±3
门窗洞口线
±3
5.当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放样记录表并报监理验线，以便能及时验证各轴线的正确。
6.电机井、外墙大角及阳台垂直度的控制方法
基础放线完成后，在电机井（2200*2200）中线位置画点，确认电机井净空。各
大角位置轴线延伸出去，红油漆标示。地下三层墙板拆除之后，用线锤（或经纬仪）吊至地下二层，墨斗弹线。校准模板边缘位置，以保证剪力墙大角与下一层大角在同一铅垂线上。以此层层传递 , 从而保证建筑物大角的垂直度。用小卷尺（5M）测量是否符合要求。
项目
容许偏差（mm）
注备
电机井
纵向2200
±10
当大于容许偏差及时剔除多余砼，保证上层外模板支模达到要求。
横向2200
±10
大角线
L≤30
±5
30＜L≤60
±10
　 7.门、窗洞口测量控制方法
　　结构施工中，每层结构完成后，用经纬仪投测出洞口的竖向中心线及洞口，两边线横向控制线用钢尺传递，并弹在梁侧上。室内门窗洞口的竖直控制线由轴线关系弹出，门窗洞口水平控制根据标高控制线由钢尺传递弹出。以此检查门、窗洞口的施工精度。
6、砌体放线
① 本工程结构由于工期紧，需施工到五层及以上时， 砌体工程将要开始
因此放线工作要提前做好。保证后续施工能够顺利完成。
② 砌体放线依据本工程建筑平面图中各道墙体的位置及轴线关系，放线前认真阅读施工图，明确各部位的墙体宽度、门窗洞口尺寸和位置、阳台平面尺寸等.
③ 砌体放线首先放出墙边线和控制线，控制线与墙边线的距离为200㎜，放控制线的目的是为了检验砌体位置的偏移。
④ 厨卫间砌体下要放出与砌体宽度相等的混凝土反坎线，同时放出外扩
200㎜的控制线。
⑤ 阳台放线先复核结构尺寸是否与建筑尺寸相符，发现不相符的尺寸及时解决，力求做到准确无误，避免返工现象发生。
⑥ 砌体放线工作是要精细的，每层放线结束后及时复核尺寸，发现有错误的地方及时更正。
⑦ 做好验线复核工作，技术资料及时上报监理单位签字认可，同时通知监理单位现场验线，做到资料与施工同步。
⑧ 技术资料内容包括质量验收表格、砌体放线平面图。
2）高程控制：
依据业主提供的水准点BM1点（高程H：422.181）与BM2点（高程H：422.659）向现场引测施工用水准点，在施工现场布置3个水准点。水准点分别设置在2#楼塔吊上（SD01）、2号南侧主体地梁上（SD02）和1#楼南侧护坡上（SD03），由于现场三个水准点受活荷载影响，另外在主干道的砼路面上设置一个水准点（SD04），便于施测、复测和长期保存，控制点间距不大于100m，通视良好。引测过程采用闭合水准路线，其闭合差未超过±6n0.5（n为测站数）或±20L0.5（L为测线长度，以km为单位）。及多次复测以保证水准点的准确性。施工现场水准点位置详见附图三
水准点高程如下：
SD01 H：409.700
SD02 H：409.700
SD03 H：410.700
SD04 H：420.542
相对标高的引测： 利用绝对高程与各单体±0.00进行换算，得出相对标高，标注于大角或塔吊上，每个单体至少2个点，以便于校合及检查。
1.高程控制依据：
(a)、定位及高程依据：根据甲方提供BM1点和BM2点（详见附图四）
(b)、下表为原点的平面正交坐标系具体坐标值及绝对高程值：
甲方给定桩点坐标、高程表

序号
桩号
X坐标
Y坐标
绝对高程
位置
备注
1
BM1
3618.844
12850.509
422.181
雁南一路与翠华路十字西300米路北处
永久控制桩
2
BM2
3617.780
12930.441
422.659
雁南一路与翠华路
十字西220.061米
路北处
永久控制桩
2.建筑物高程的引测的过程及作用
1.基础结构模板支好后，用水准仪在模板内壁定出基础面设计标高线控制混凝土浇筑。拆模后，在结构立面抄测结构1m线。为保证其精度，建筑1m控制线两点较差须≤2mm闭合差≤3mm，取平均值作为装修时的标高基准点。建筑1m高程控制线放设完毕后在其周围墙面上用红色油漆标明控制点的绝对高程和相对标高，便于今后装修工程中使用。
2.在浇筑框架柱混凝土前，用水准仪在竖向构件（框架柱、剪力墙暗柱）的纵筋上抄测出结构500mm标高线，来检查梁、板模板标高，控制墙、柱及梁板的混凝土浇筑标高。
3.浇筑完首层混凝土柱后，应根据现场抄测的±0.000m水准点向剪力墙引测±0.000m水平线对建筑物标高进行控制。在引测标高前应对现场水准点进行联测，当校差≤3mm时，取其平均高程引测水平线。建筑物±0.000m水平线允许偏差±3mm。每层施工前，应用钢尺从首层起始高程点竖直量取，当传递高度超过五层或在外架隔离层时，应另设—道标高起始线，应往返数次测量，确保标高传递的准确性。
3.测量仪器的选用及维护：
测量仪器进场前要经过计量检测部门的校准，选用经过校准合格后的仪器，并有仪器验证合格证书，钢尺均为新购，同时送校准部门检验，并有出厂合格证书和检验记录。测量仪器配有专人管理和保养，定期校准和维修。确保仪器始终满足测规和施工的要求。
仪器设备一览表
序号
仪器名称
型号
数量
用途
1
全站仪
STS-752R
1套
平面控制测量
2
水准仪
DSZ2
3套
高程传递
3
50m卷尺
长城牌
2把
细部轴线放样
4
5m卷尺
PS-208
10把
细部轴线放样
5
对讲机

3个
通讯联络
6
垂准仪

1套
各栋号控制点
垂直引测
六、建筑物的沉降观测
本工程沉降观测由甲方另分包于相关单位。
七、施工测量的组织与管理
1、测量人员基本准则：
1）、测量人员必须持证上岗。
3）、必须严格审核设计图纸、测量起始点位、数据的正确性。
4）、测量放线工作中遵守先整体后局部，高精度控制，再以控制为依据进行各部位的建筑物的定位放线。
5）、用好、管理好设计图纸与有关资料，实测时要当场做好原始记录，测后要及时保护好现场桩位。
6）、在工程中使用的仪器应定期进行检定、检校及维护保管。
2、验线单位
1）、建筑红线与房屋的定位线，由甲方申请市规划局测绘院验线。
2）、基础验线、首层±0.000线由项目技术主管报请甲方监理公司验线。
3）、控制网的线，每一层高的竖向投测点与标高测点的控制及每一个流水段的测量放线，由项目总工、质检员以及测量负责人一同验线确认后，填好资料单，监理单位确认后资料存档。
3、误差预防
1）、为防止测量误差（系统误差、偶然误差和粗差），必须从人员、仪器、操作环境和管理四个方面解决。
2）、必须配备专业人员，熟悉操作规程，熟悉施工图纸、方案和交底。
3）、使用的仪器应在检定周期内，使用前后应认真检查仪器，发现问题及时检修。
4）、尽量选择最佳观测时间施测，在不利环境下施测的结果，应有严格的校核措施，合格后方可交付使用。
5）、管理：人员和仪器配备合理，测法：经济、高效。严格按操作规程操作。
4、测量资料
对该楼的定位点、水准点要严格核对，实测后要予以存档，对所有资料都要认真细致的整理，保管好，其内容包括：1）、交桩记录；2）、工程定位测量记录；3）、设计变更文件及图纸；4）、工程位置主要轴线、标高检验单；5）、楼层放线记录；6）、楼层标高抄测记录；7）、竣工验收资料竣工图
八、安全注意事项
1、施工测量员要熟悉图纸及现场周围的情况，进入施工现场要戴好安全帽并注意保护好测量仪器，防止碰撞坠落。
2、在测量过程中，应特别注意在坑、井边作业环境，基坑边和基坑边坡下察坑边的土体稳定情况，应防止坑边的土体坍塌和坑边的物料坠落而引起事故。
3、垂直投测时的投测口，应拿稳手中的工具和清除孔口周围的杂物，防止物件从投测口顺孔坠落砸坏测量设备和测量人员。
4、在投测口未放接收靶前，楼层上的测量人员不准将眼对准孔口和投测人员在未接到上部测量人员的信号，不准随便向上发射激光束，防止激光将测量人员的眼灼伤。
5、水准测量时，应注意工作场所的架空线路，防止塔尺与电线碰撞而发生触电事故。
6、施工现场的控制桩、校核点、沉降观测点要妥善保护，并作好识别标志。
7、水准观测应在成像清晰、稳定时进行，阳光强烈时要求打伞防止强光照射水准仪。
九、附图
附图一
附图二
附图三
附图四
