H3C MSR20-11路由器配置指导

H3Care俱乐部

中国建设银行四川省分行
H3C MSR20-11路由器配置指导

杭州华三通信技术有限公司

金卡会员：08186076
VIP客户服务经理：杨明
服务时间：2008年8月10日－2008年8月10日

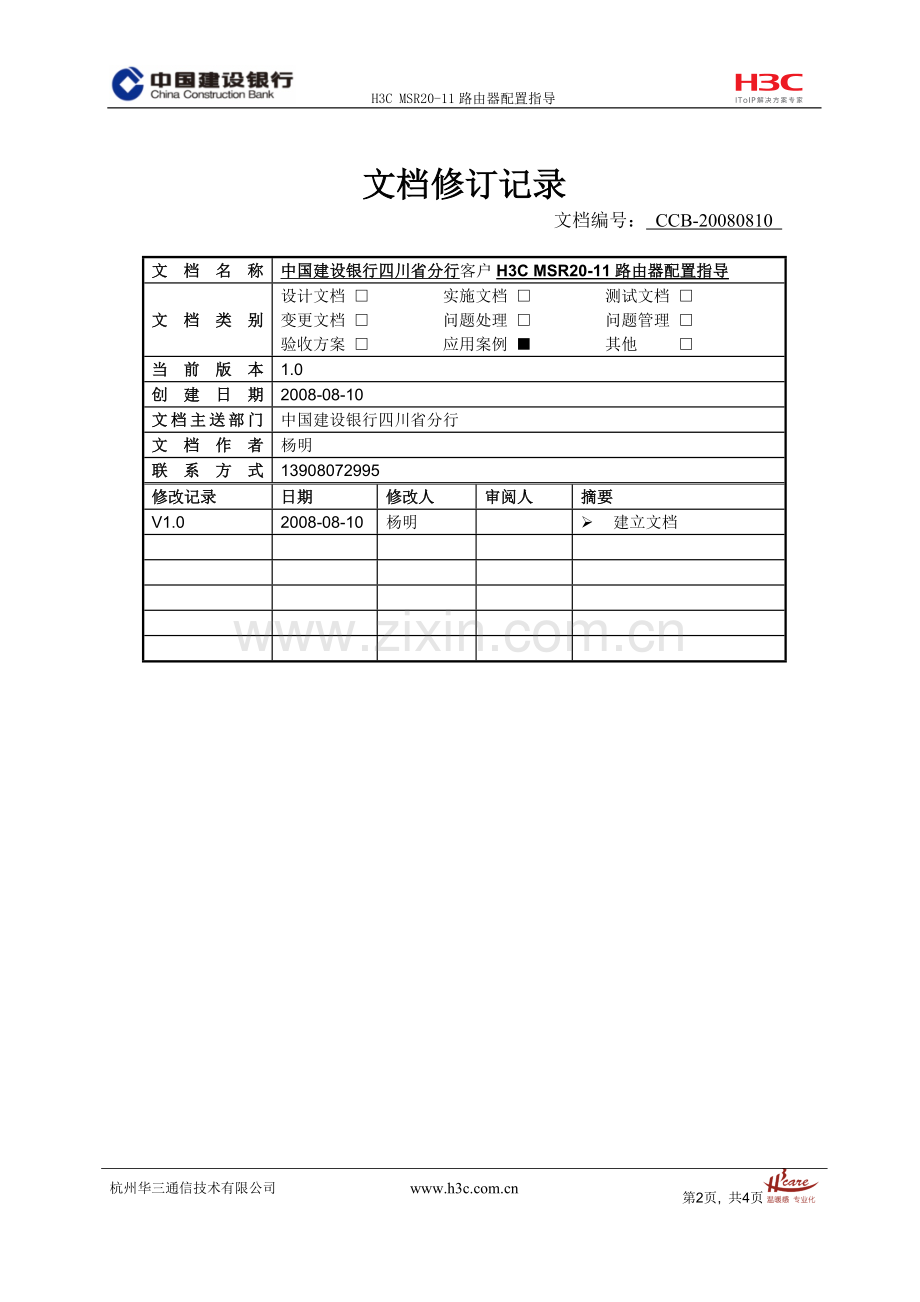

文档修订记录
文档编号： CCB-20080810

文档名称
中国建设银行四川省分行客户H3C MSR20-11路由器配置指导
文档类别
设计文档 □ 实施文档 □ 测试文档 □
变更文档 □ 问题处理 □ 问题管理 □
验收方案 □ 应用案例 ■ 其他 □
当前版本
1.0
创建日期
2008-08-10
文档主送部门
中国建设银行四川省分行
文档作者
杨明
联系方式
13908072995
修改记录
日期
修改人
审阅人
摘要
V1.0
2008-08-10
杨明

Ø 建立文档

1 【设备基本介绍】
1、 路由器外观
（1）前面板图

(1) 电源指示灯（PWR）
(2) 系统指示灯（SYS）
(3) 以太网指示灯（ETH）
(4) 电源开关
(5) 电源插座
(6) USB 接口
(7) RESET按钮

H3C MSR 20-11前面板图
（2）后面板图

H3C MSR 20-11后面板图
(1) 接地端子
(2) 配置口/备份口（CON/AUX）
(3) 固定以太网口0(ETH0)
(4) 固定交换口1
(5) 固定交换口2
(6) 固定交换口3
(7) 固定交换口4
(8) SERIAL指示灯
(9) SERIAL接口
(10) SIC/DSIC卡插槽

2、 路由器介绍
（1） MSR20-11路由器有1个Console口，用于初始配置。
（2） Console口下端的ETH0口，为路由端口，可以直接在端口上配置IP地址、ACL等，并可以配置子接口功能；主要在日后线路改为MSTP线路时使用。
（3） MSR20-11路由器自带1个Serial端口，在配置V.24或V.35电缆后，支持64K-2M速率。
（4） Serial端口下端的ETH1、ETH2、ETH3、ETH4端口，为交换端口，不能直接在端口上配置IP地址、下发ACL等，也不能配置子接口。可按照三层交换机的配置方法对其进行配置，即
a. 先使用“vlan vlanID号”命令建立vlan（路由器默认已有Vlan 1存在）
b. 根据需要，将Eth1－Eth4端口全部或部分加入该Vlan（默认情况下，ETH1－ETH4都属于Vlan 1）。将Eth3－ETH4加入Vlan 2的配置命令举例如下：
Vlan 2 //建立Vlan 2，并进入Vlan 2视图
Port eth0/3 eth0/4 //在Vlan 2中添加Eth0/3和Eth0/4端口

配置成功后，dis cu显示的配置为：
interface Ethernet0/3
port link-mode bridge
port access vlan 2
#
interface Ethernet0/4
port link-mode bridge
port access vlan 2

c. 建立Vlan三层逻辑接口，并配置IP地址，作为相关Vlan内用户的网关。ACL也在该Vlan三层逻辑接口上下发。配置举例如下：
interface Vlan-interface1
ip address 192.168.1.1 255.255.255.248
firewall packet-filter 3000 inbound
firewall packet-filter 3000 outbound
#
interface Vlan-interface2
ip address 192.168.2.1 255.255.255.0
firewall packet-filter 3000 inbound
firewall packet-filter 3000 outbound
杭州华三通信技术有限公司

第9页, 共5页

2 【配置举例】
[H3C]dis cur
#
version 5.20, Release 1618
#
sysname H3C
#
info-center loghost 64.0.8.1
info-center loghost 64.0.8.2
#
firewall enable
#
domain default enable system
#
telnet server enable
#
acl number 3000

rule 0 permit ip source 192.168.0.0 0.0.0.15 destination 10.0.0.0 0.0.0.15

rule 10 deny ip
#
vlan 1
#
vlan 2
#
domain system
access-limit disable
state active
idle-cut disable
self-service-url disable
#
local-user admin
password cipher COU3T@'L<^+Q=^Q`MAF4<1!!
service-type telnet terminal
level 3
service-type ftp
#
interface Aux0
async mode flow
link-protocol ppp
#
interface Ethernet0/0
port link-mode route
#
interface Serial0/0
link-protocol ppp
ip address 3.3.3.3 255.255.255.248
#
interface NULL0
#
interface Vlan-interface1
ip address 192.168.1.1 255.255.255.248
firewall packet-filter 3000 inbound
firewall packet-filter 3000 outbound
#
interface Vlan-interface2
ip address 192.168.2.1 255.255.255.0
firewall packet-filter 3000 inbound
firewall packet-filter 3000 outbound
#
interface Ethernet0/1
port link-mode bridge
#
interface Ethernet0/2
port link-mode bridge
#
interface Ethernet0/3
port link-mode bridge
port access vlan 2
#
interface Ethernet0/4
port link-mode bridge
port access vlan 2
#
ip route-static 10.0.0.0 255.255.255.0 3.3.3.4
#
snmp-agent
snmp-agent local-engineid 800063A203000FE297A48D
snmp-agent community read ccbnms
snmp-agent sys-info version v2c v3
#
user-interface aux 0
authentication-mode scheme
user-interface vty 0 4
authentication-mode scheme
return

设置设备系统名称为H3C

配置Syslog日志主机为64.0.8.1
配置Syslog日志主机为64.0.8.2

启用路由器的防火墙功能

启用设备的Telnet Server功能（默认情况下，设备不允许Telnet登录）

配置高级访问控制列表，编号为3000（H3C高级访问控制列表即为Cisco的扩展访问列表）
配置rule 0，允许源网段192.168.0.0/255.255.255.240访问目的网段10.0.0.0/255.255.255.240（实际配置时，需要使用反掩码）
配置Rule 10，拒绝其他IP报文通过

添加Vlan 1（路由器默认即有Vlan 1存在）

添加Vlan 2

设备本地用户名：admin（默认用户名：admin），可用于Telnet认证等。
设置该用户对应的密码为密文显示（默认密码：admin，强烈建议修改）
该用户名的权限为：可以用于telnet、Console口登录
该用户名的权限为：3级（最高级别，即登录成功后可以做任何操作）
该用户名的权限为：可以用于FTP（H3C设备可作为FTP Server）

以太网口Ethernet0/0
端口工作方式为路由模式

串口Serial0/0
封装PPP协议
设置IP地址为3.3.3.3，掩码为255.255.255.248

设置Vlan 1的三层逻辑接口
设置IP地址为192.168.1.1，掩码为255.255.255.248
在该逻辑接口Inbound方向上下发访问控制列表3000
在该逻辑接口Outbound方向上下发访问控制列表3000

设置Vlan 2的三层逻辑接口
设置IP地址为192.168.2.1，掩码为255.255.255.0
在该逻辑接口Inbound方向上下发访问控制列表3000
在该逻辑接口Outbound方向上下发访问控制列表3000

以太网口Ethernet0/1
端口工作方式为桥模式（即属于交换端口，默认属于Vlan 1）

以太网口Ethernet0/1
端口工作方式为桥模式（即属于交换端口，默认属于Vlan 1）

以太网口Ethernet0/3
端口工作方式为桥模式（即属于交换端口）
设置该端口属于Vlan 2（如不配置port access vlan，则端口属于vlan 1）

以太网口Ethernet0/3
端口工作方式为桥模式（即属于交换端口）
设置该端口属于Vlan 2（如不配置port access vlan，则端口属于vlan 1）

设置静态路由10.0.0.0/255.255.255.0，下一跳地址为3.3.3.4

启用SNMP功能

配置设备SNMP只读团体名为ccbnms
配置设备SNMP的版本号为V2c和V3

设置0号（即同时只能有1名用户登录设备）AUX用户（即Console口用户）
设置Console口用户登录时的认证方式为Scheme（即同时验证用户名和密码）
设置0-4号（即可以同时5名用户登录设备）VTY用户（即Telnet用户）
设置Telnet用户登录时的认证方式为Scheme（即同时验证用户名和密码）

3 【Cisco与H3C路由器常用配置命令对照表】

Cisco
H3C
Console口配置电缆
一端DB9串口，一端RJ45水晶头
一端DB9串口，一端RJ45水晶头
（可使用Cisco的配置线，建议使用H3C原装Console电缆。）
Console口属性设置
波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无。
波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无。
设备启动完毕界面
用户模式：Router>
用户视图：<H3C>
简明配置指导
1、在用户模式下输入：enable，进入特权模式：Router#
2、再输入：configure terminal，进入全局模式：Router(config)#
3、再输入：interface FastEthernet0/0，进入端口模式：Router (config-if)#
4、为FastEthernet0/0配置IP地址：ip address 172.16.58.1 255.255.255.0
1、在用户视图下输入：system-view，进入系统视图：［H3C］
2、再输入：interface Ethernet0/0，进入端口视图：［H3C-Ethernet0/0］
（H3C设备无“全局模式”，可直接进入端口进行配置）
3、为Ethernet0/0配置IP地址：ip address 172.16.58.1 255.255.255.0
常用命令对比
1、显示命令：show（该命令只能在用户模式或特权模式下输入并执行）。如：
显示设备当前配置：show running-config（可缩写为：show run）
显示设备NVRAM上保存配置：show startup-config
显示设备软件版本：show version
显示路由：show ip route
2、删除命令：no。如：no ip adderss
3、修改设备名称：hostname
4、为端口添加描述：description
5、为端口配置IP地址：ip address
6、为广域网端口封装链路层协议：encapsulation frame-relay/hdlc/ppp
（广域网端口默认链路层协议为HDLC）
7、配置静态路由：ip route
1、 显示命令：display（该命令可在任意视图下输入并执行）。如：
显示设备当前配置：display current-configuration（可缩写为：dis cu）
显示设备Flash上保存配置：display saved-configuration
显示设备软件版本：display version
显示路由：display ip routing-table
2、删除命令：undo。如：undo ip adderss
3、修改设备名称：sysname
4、为端口添加描述：description
5、为端口配置IP地址：ip address
6、为广域网端口封装链路层协议：link-protocol frame-relay/hdlc/ppp
（广域网端口默认链路层协议为PPP）
7、配置静态路由：ip route-static

杭州华三通信技术有限公司
全球技术服务部成都办事处
2008-08-10
