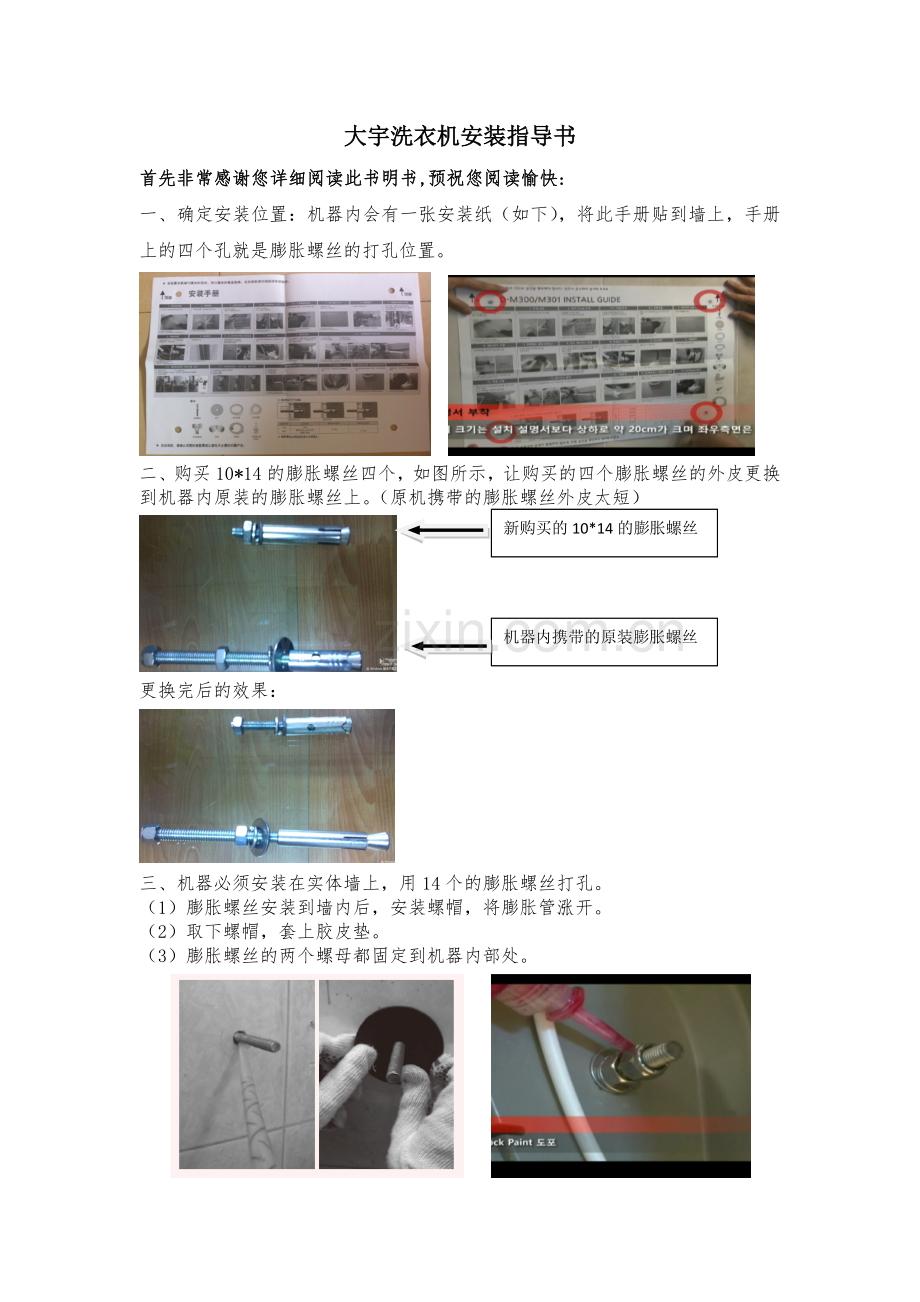

大宇洗衣机安装指导书
首先非常感谢您详细阅读此书明书,预祝您阅读愉快:
一、确定安装位置：机器内会有一张安装纸（如下），将此手册贴到墙上，手册上的四个孔就是膨胀螺丝的打孔位置。

二、购买10*14的膨胀螺丝四个，如图所示，让购买的四个膨胀螺丝的外皮更换到机器内原装的膨胀螺丝上。（原机携带的膨胀螺丝外皮太短）
机器内携带的原装膨胀螺丝
新购买的10*14的膨胀螺丝

更换完后的效果：

三、机器必须安装在实体墙上，用14个的膨胀螺丝打孔。
（1）膨胀螺丝安装到墙内后，安装螺帽，将膨胀管涨开。
（2）取下螺帽，套上胶皮垫。
（3）膨胀螺丝的两个螺母都固定到机器内部处。

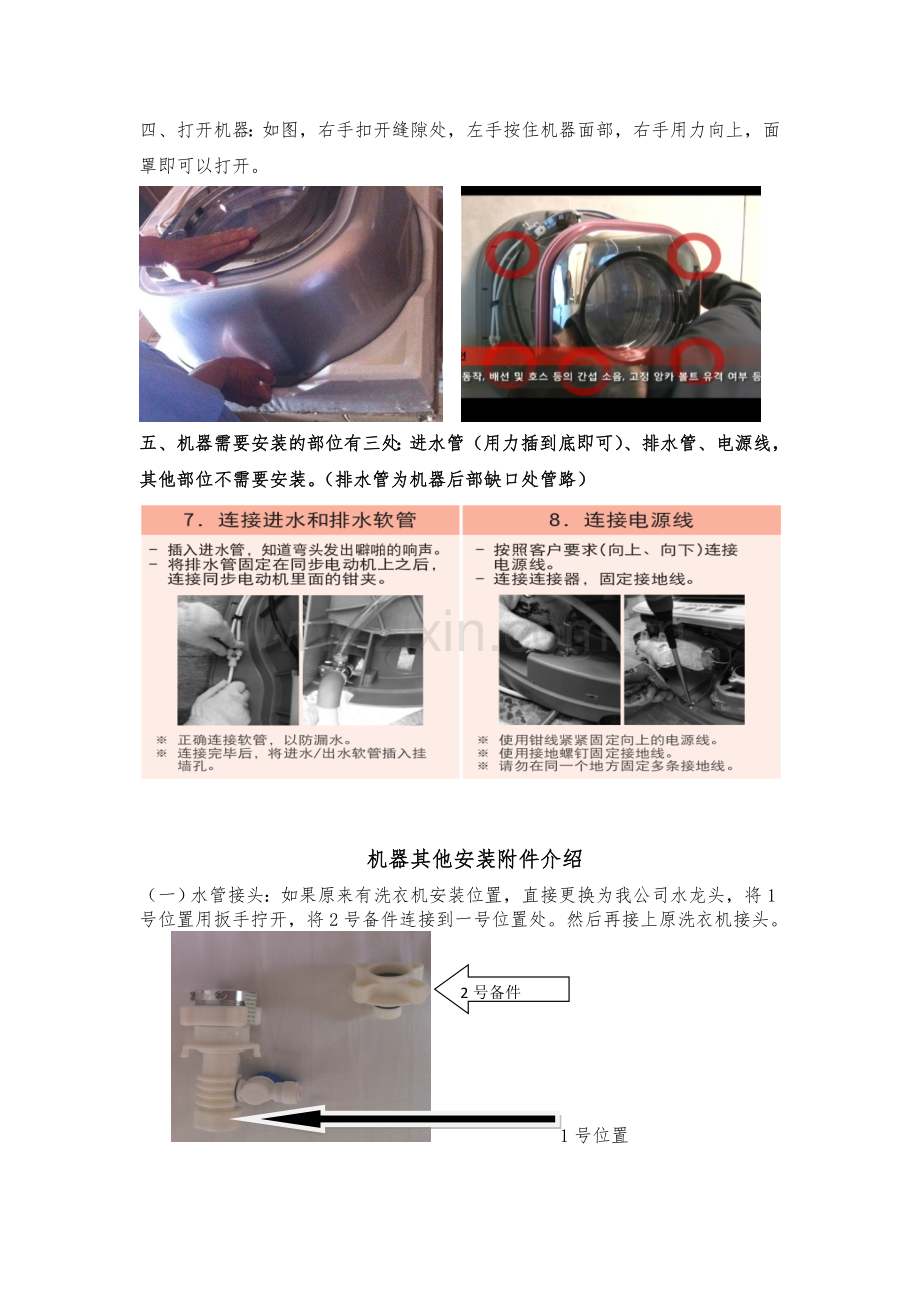

四、打开机器：如图，右手扣开缝隙处，左手按住机器面部，右手用力向上，面罩即可以打开。

五、机器需要安装的部位有三处：进水管（用力插到底即可）、排水管、电源线，其他部位不需要安装。（排水管为机器后部缺口处管路）

机器其他安装附件介绍
（一）水管接头：如果原来有洗衣机安装位置，直接更换为我公司水龙头，将1号位置用扳手拧开，将2号备件连接到一号位置处。然后再接上原洗衣机接头。
2号备件
1号位置

（二）过滤器连接：将附件中的细塑料管用剪刀剪断一节，直接插入两个接口即可。要保证用力插到底。

（三）锁扣打开：细塑料软管插入后，黑色头会凸出，如果想拔出水管，用指甲向下按黑色的这个头，则水管直接拔出。

（四）随机还附件四个90度弯头，是用来保证水管拐歪时使用。水管插入和拔出方法一样。

（五）线槽背面有双面胶，直接撕开后粘贴到用户家的瓷砖上即可。如果固定不牢靠，可以在线槽后面打孔固定。

（六）机器附件内有四个螺丝，安装完毕后需要将四个螺丝固定到机器上，螺丝再机器顶部和底各两颗。

（七）总体的安装顺序：先将机器外壳打开，然后接好进水管、排水管、电源线连接好后，将机器固定到墙上，然后再连接进水管与水龙头位置。试机完毕。

韩国大宇电子有限公司
2013-5-1
