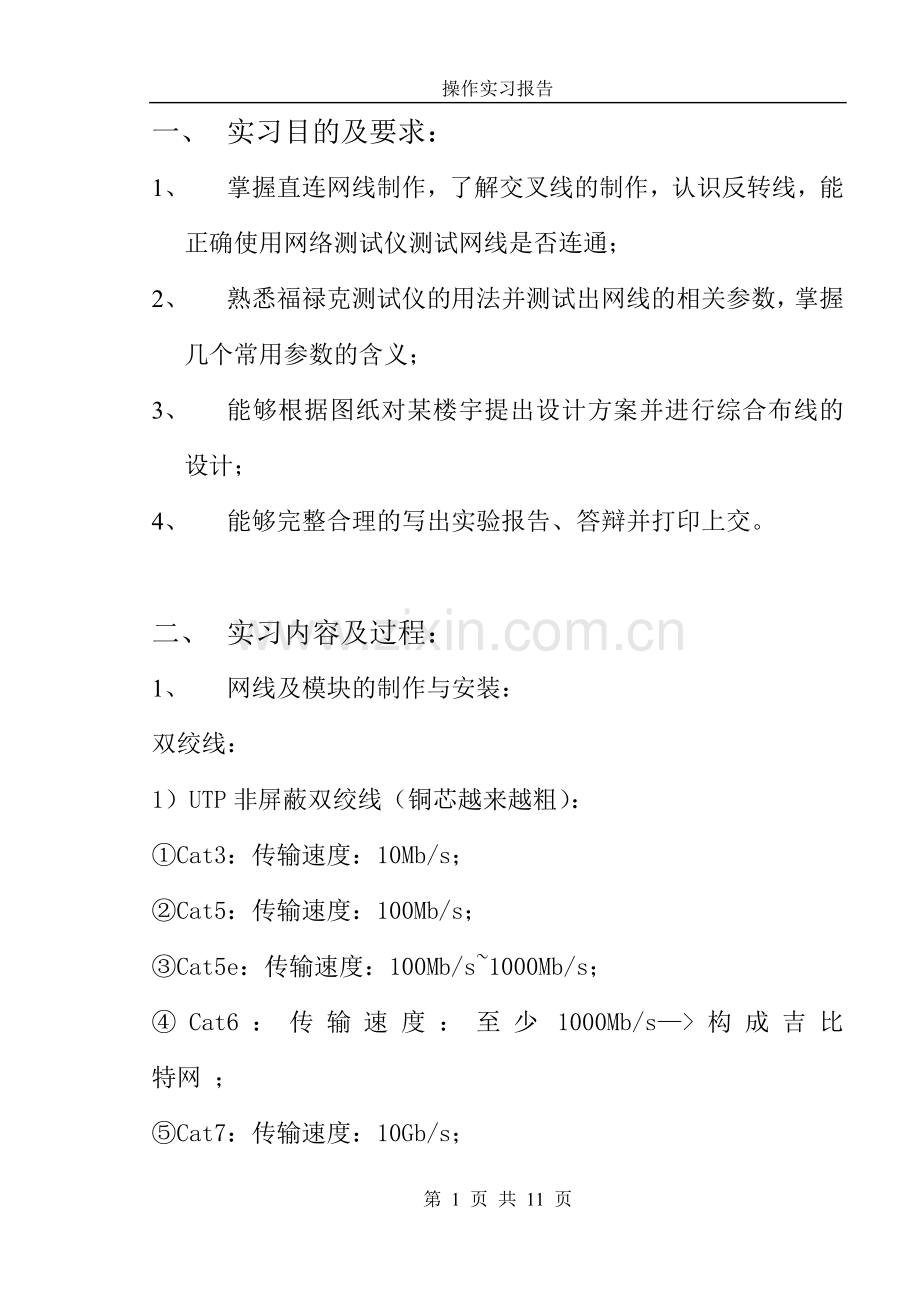

操作实习报告
一、 实习目的及要求：
1、 掌握直连网线制作，了解交叉线的制作，认识反转线，能正确使用网络测试仪测试网线是否连通；
2、 熟悉福禄克测试仪的用法并测试出网线的相关参数，掌握几个常用参数的含义；
3、 能够根据图纸对某楼宇提出设计方案并进行综合布线的设计；
4、 能够完整合理的写出实验报告、答辩并打印上交。

二、 实习内容及过程：
1、 网线及模块的制作与安装：
双绞线：
1）UTP非屏蔽双绞线（铜芯越来越粗）：
①Cat3：传输速度：10Mb/s；
②Cat5：传输速度：100Mb/s；
③Cat5e：传输速度：100Mb/s~1000Mb/s；
④Cat6：传输速度：至少1000Mb/s—>构成吉比 特网 ；
⑤Cat7：传输速度：10Gb/s；
用途：室内网络数据传输；MAX=100m（在保证线缆达到最大传输速度时的最大传输距离；可牺牲速度来延长距离）；适用于星型拓扑结构。
2）F/STP屏蔽双绞线（铜芯越来越粗）：
①Cat3：传输速度：10Mb/s
②Cat5：传输速度：100Mb/s
③Cat5e：传输速度：100Mb/s~1000Mb/s
④Cat6：传输速度：至少1000Mb/s—>构成吉比特网
⑤Cat7：传输速度：10Gb/s
用途：室外或室内复杂环境（大车间，有发电机、电动机等强电功率设备）网络数据传输；MAX=100m（在保证线缆达到最大传输速度时的最大传输距离；可牺牲速度来延长距离）；适用于星型拓扑结构。
3）线标：
TCL（品牌）PC101004 TYPE（类型）CAT 5E（超5类）24AWG/4PRS
（制作标准/四对）UTP（非屏蔽）75°C 046M（米数标识）
20041130

（1） 直通线制作过程：
直通线的规格是中间一根特定长的双绞线，两端接普通水晶头，两端接水晶头都是EIA/TIA568B型顺序。首先找一根足够长的双绞线，按照线上的标示利用压线钳剪下所需要的长度（本组所要求的为3米），再用压线钳或指环将双绞线一端的外皮去掉4.5cm左右，会看到四组绞合的线，把四组线进行排序：桔、蓝、绿、棕，之后把每组拆开顺直，统一把同颜色的白线放在左边，把第二、三组的蓝白、绿白交换位置，线序就变为：桔白、桔、绿白、蓝、蓝白、绿、棕白、棕，之后并线（捏住根部，使其不能改变顺序），再用压线钳掐线约剩1.5cm，对齐。最后拿起水晶头后，有铜芯的一面面向自己，将线用力插入水晶头内（要求从水晶头上方能够看到露出的铜芯，而且外侧线皮也必须进入到水晶头内部，使线在压制时能被水晶头固定住），再用压线钳压制水晶头，拿出即完成一端的制作，另一端也按照上述方法，就完成了网线的制作。
（2） 各种类型线缆的线序规则：
直通线：两端均为B型，从左至右线序为：桔白、桔、绿白、蓝、蓝白、绿、粽白、棕；
交叉线：一端为A型，从左至右线序为：绿白、绿、桔白、蓝、蓝白、桔、棕白、棕，另一端为B型；
反转线：一端为A或B型，另一端即为它的反线序（即反转180°）。若为B型，则反转后的线序为：棕、棕白、绿、蓝白、蓝、绿白、桔、桔白。
（3） 各种类型线缆的使用规则：
同种设备用交叉线，异种设备用直通线。
（4） 网络模块的安装过程：
一种模块为用户墙面网口面板模块：首先将一根双绞线，用压线钳或指环将一端的外皮去掉4.5cm左右，再拿起一个模块观察，会观察到侧面标有A、B两种类型，这里选择B类型，再把四组线分别拆开，将双绞线外层护套端口处放在模块的中间槽内，再按色标将双绞线插入两侧槽中，之后用工具将线使劲压入槽内，均压完之后即完成。
另一种模块为交换机上的模块：剥除双绞线外皮约4.5cm左右，把双绞线分开理直，按T568A型或T568B型接线标准排列双绞线，并剪成45°斜角端口；再将双绞线按色标插入防尘盖的小孔中，直至插至双绞线外层护套端口处；然后将双绞线压入防尘盖线槽内；用压线钳剪掉双绞线线头；最后用压线工具将端接好的防尘盖压接到模块中，即完成此模块。

2、 福禄克测试仪测试自制网线参数，并挑选出几个重要参数进行解释（附图表）线缆类型（用图表示），长度，衰减，近端串扰：
①测试结果：PASS则19项指标都通过，第一屏下方显示最差指标；FAIL则19项指标没有全部通过，第一屏下显示通过指标中最好的一项。
② Wire Map（接线图）：
③ Length（长度）：每对线绞合疏密不同线长不尽相同。
④ Propagation Delay（传输延时）：信号从一端发到另一端的时间。
⑤Attenuation（衰减）：
Margin：余量值（愈大线的质量越差）；Limit：极限值；
余量值=极限值-实测值
以1,2号线为例：
极限值=24dB，实测值=0.6dB，余量值=23.4dB
⑥NEXT（近端串扰）：某线对在传输时，对其他线对的干扰。
余量值+极限值=实测值。
竖线处差值最小。
以1,2-3,6为例，竖线处，处于61.4MHz下，实测值为50.8dB，极限值为30.7 dB，最小余量为20.1dB

3、 思考题：
图中①—⑦用的是什么类型的双绞线

答：因为规定同种设备间用交叉线，异种设备间用直通线，所以：①直通线；②直通线；③交叉线；④交叉线；⑤交叉线；⑥直通线；⑦交叉线。

4、 17舍楼宇综合布线设计：
（1） 设计方案及简明施工图（另附每个点到配线间距离）
在每个寝室内部，点之间线的走向如下图：

在二楼的245—248，4个寝室的走线如下图

当线通过竖井到达三楼时走向如下图：

每个点到交换机的距离（mm）：
1—78470；2—74040；3—69610；4—74570；5—70140；6—65710；7—74570；8—70140；9—65710；10—70670；11—66240；12—61810；13—70670；14—66240；15—61810；16—66770；17—62340；18—57910；19—66770；20—62340；21—57910；22—70670；23—66240；24—61810。
四个寝室总线长为：1613160。

（2） 材料选择（双绞线、模块及面板、配线架、跳线、机柜等），设备选型（交换机）：
双绞线：TCL 超5类（305米）：580元/箱
模块：TCL 超5类：16元/个
面板：TCL单口面板：7元/个
交换机：CISCO WS-C3560G-48TS-S交换机：2.8199万/个
配线架：AMP 406331-1超5类48口配线架：2877元/个
跳线：鼎志超CAT5 RJ45彩色跳线（2米）：4元/根
机柜：图腾K3鼎极网络服务器机柜：3780元/个
光纤：TCL12芯室内单模光纤：33元/米

（3） 整个方案的总费用预算：
双绞线：实际用线共8078米，8078*1.2/305≈32箱，580元/箱，即18560元；
模块：共用288个，16元/个，即4608元；
面板：共用144个，7元/个，即1008元；
交换机：共用3个，28199元 /个，即84597元；
配线架：共用3个，2877元/个，即8631元；
跳线：共用144根，4元/根，即576元；
机柜：共用2个（左右配线间各一个），3780元/个，即7560元；
光纤：共用70米，33元/米，即2310元；
方案的总费用为：127850元。

三、 实习总结：
通过本次操作实习，我学到很多动手操作的知识。
第一天和第二天老师主要带领我们在实验室亲自动手操作了如何制作网线、正确使用网络测试仪测试网线及正确使用福禄克测试仪测试网线的相关参数。在这两天的学习中，我知道了掐网线、线序排列、压入水晶头内，每一个步骤都需要细心准确，也学会了用最简单的测线仪测试各种类型线缆是否连通。之后我们又分组用高级测试仪福禄克测试仪测试出了网线参数，一共能准确测出19种指标，通过液晶显示屏可以观察出各种指标的好坏及相关数据。然后我们又亲手安装了两种网络模块，熟悉了其安装过程。第三天和第四天老师带领我们参观了学校17舍和19舍的配线间，整栋楼中的网线都通过桥架汇集在配线间中，配线间的机柜中有交换机和跳线架，通过桥架引入的网线先通过跳线架与跳线相连，再将跳线连到交换机上。在布线设计的过程中，通过小组的配合我们测出了设计方案中所需的数据，并讨论线的走向、配置的选择等等问题，积累了经验，为以后的课程学习起到了铺垫作用。
