机电工程常用管材及管件.docx

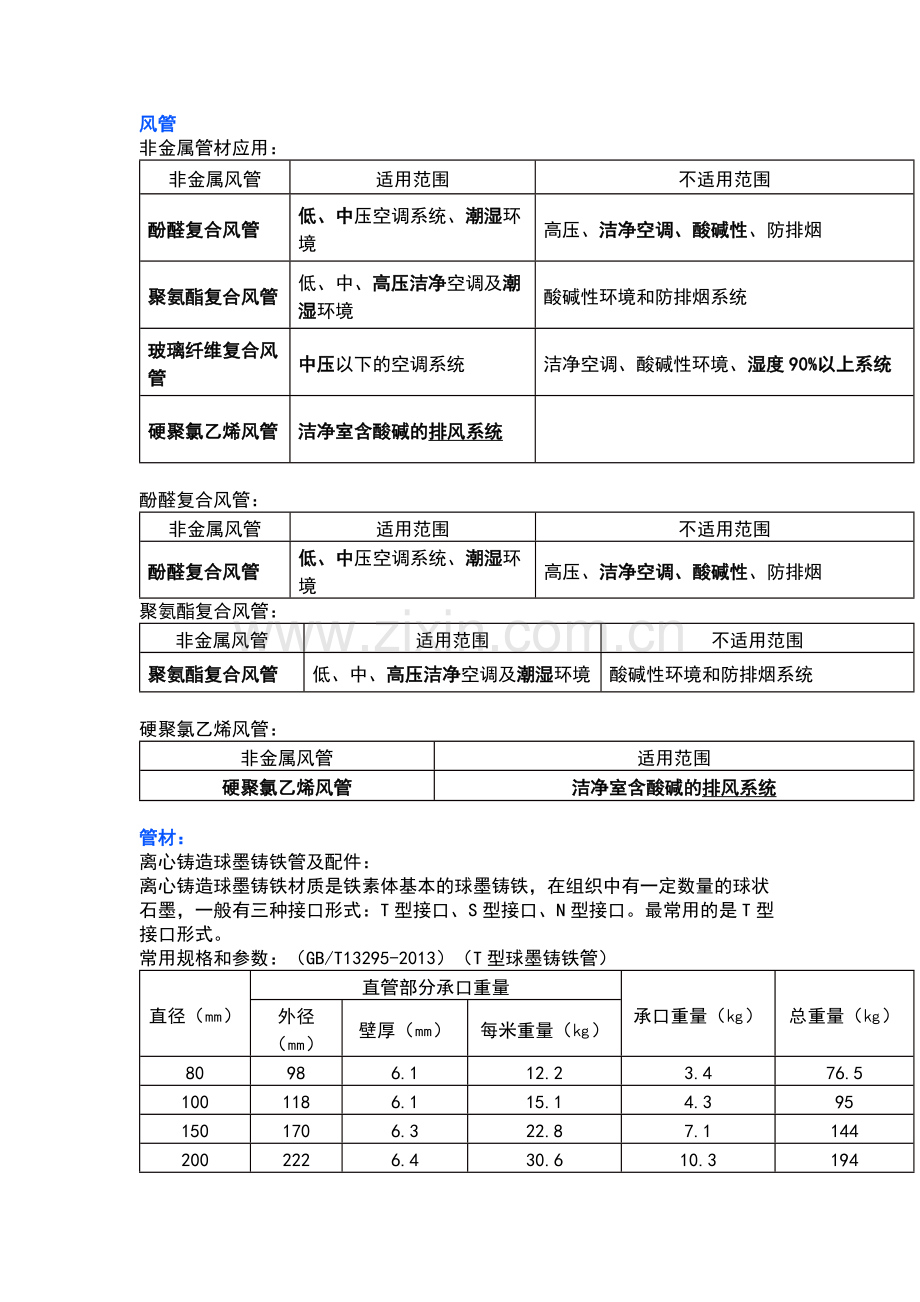

风管
非金属管材应用：
非金属风管
适用范围
不适用范围
酚醛复合风管
低、中压空调系统、潮湿环境
高压、洁净空调、酸碱性、防排烟
聚氨酯复合风管
低、中、高压洁净空调及潮湿环境
酸碱性环境和防排烟系统
玻璃纤维复合风管
中压以下的空调系统
洁净空调、酸碱性环境、湿度90%以上系统
硬聚氯乙烯风管
洁净室含酸碱的排风系统

酚醛复合风管：
非金属风管
适用范围
不适用范围
酚醛复合风管
低、中压空调系统、潮湿环境
高压、洁净空调、酸碱性、防排烟
聚氨酯复合风管：
非金属风管
适用范围
不适用范围
聚氨酯复合风管
低、中、高压洁净空调及潮湿环境
酸碱性环境和防排烟系统

硬聚氯乙烯风管：
非金属风管
适用范围
硬聚氯乙烯风管
洁净室含酸碱的排风系统

管材：
离心铸造球墨铸铁管及配件：
离心铸造球墨铸铁材质是铁素体基本的球墨铸铁，在组织中有一定数量的球状石墨，一般有三种接口形式：T型接口、S型接口、N型接口。最常用的是T型接口形式。
常用规格和参数：（GB/T13295-2013）（T型球墨铸铁管）
直径（㎜）
直管部分承口重量
承口重量（㎏）
总重量（㎏）
外径（㎜）
壁厚（㎜）
每米重量（㎏）
80
98
6.1
12.2
3.4
76.5
100
118
6.1
15.1
4.3
95
150
170
6.3
22.8
7.1
144
200
222
6.4
30.6
10.3
194

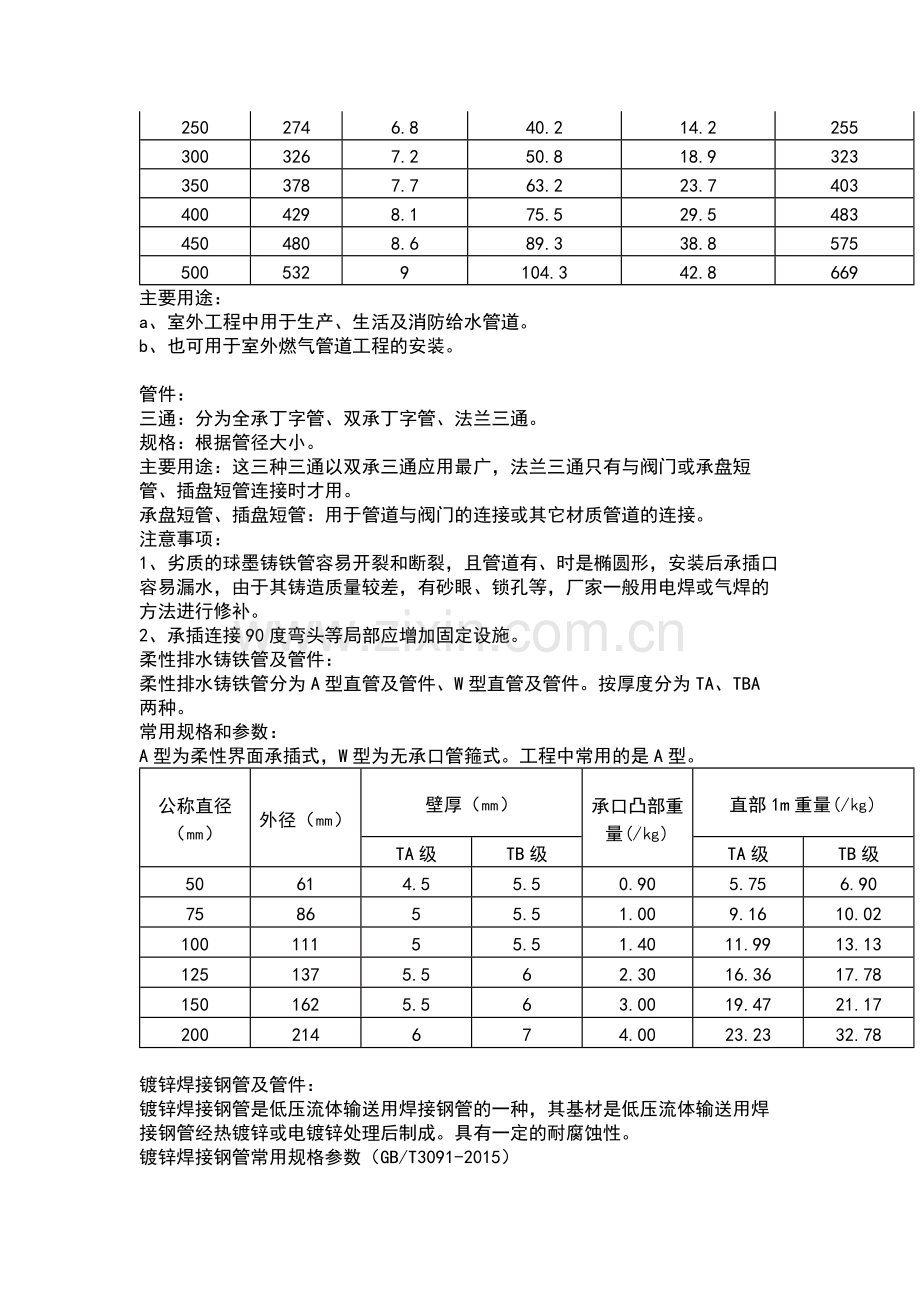

250
274
6.8
40.2
14.2
255
300
326
7.2
50.8
18.9
323
350
378
7.7
63.2
23.7
403
400
429
8.1
75.5
29.5
483
450
480
8.6
89.3
38.8
575
500
532
9
104.3
42.8
669
主要用途：
a、室外工程中用于生产、生活及消防给水管道。
b、也可用于室外燃气管道工程的安装。

管件：
三通：分为全承丁字管、双承丁字管、法兰三通。
规格：根据管径大小。
主要用途：这三种三通以双承三通应用最广，法兰三通只有与阀门或承盘短管、插盘短管连接时才用。
承盘短管、插盘短管：用于管道与阀门的连接或其它材质管道的连接。
注意事项：
1、劣质的球墨铸铁管容易开裂和断裂，且管道有、时是椭圆形，安装后承插口容易漏水，由于其铸造质量较差，有砂眼、锁孔等，厂家一般用电焊或气焊的方法进行修补。
2、承插连接90度弯头等局部应增加固定设施。
柔性排水铸铁管及管件：
柔性排水铸铁管分为A型直管及管件、W型直管及管件。按厚度分为TA、TBA两种。
常用规格和参数：
A型为柔性界面承插式，W型为无承口管箍式。工程中常用的是A型。
公称直径（㎜）
外径（㎜）
壁厚（㎜）
承口凸部重量(/㎏)
直部1m重量(/㎏)
TA级
TB级
TA级
TB级
50
61
4.5
5.5
0.90
5.75
6.90
75
86
5
5.5
1.00
9.16
10.02
100
111
5
5.5
1.40
11.99
13.13
125
137
5.5
6
2.30
16.36
17.78
150
162
5.5
6
3.00
19.47
21.17
200
214
6
7
4.00
23.23
32.78

镀锌焊接钢管及管件：
镀锌焊接钢管是低压流体输送用焊接钢管的一种，其基材是低压流体输送用焊接钢管经热镀锌或电镀锌处理后制成。具有一定的耐腐蚀性。
镀锌焊接钢管常用规格参数（GB/T3091-2015）
公称口径（㎜）
公称口径（in）
外径（㎜）
壁厚（㎜）
理论重量（㎏/m）
壁厚（㎜）
理论重量（㎏/m）
6
1/8
10.0
2
0.41
2.5
0.49
8
1/4
13.5
2.25
0.66
2.75
0.77
10
3/8
17.0
2.25
0.87
2.75
1.03
15
1/2
21.3
2.75
1.34
3.25
1.54
20
3/4
26.8
2.75
1.73
3.5
2.13
25
1
33.5
3.25
2.57
4
3.08
32
1 1/4
42.3
3.25
3.32
4
4.01
40
1 1/2
48
3.5
4.07
4.25
4.85
50
2
60
3.5
5.18
4.5
6.53
65
2 1/2
75.5
3.75
7.04
4.5
8.35
80
3
88.5
4
8.84
4.75
10.4
100
4
114
4
11.5
5
14.25
125
5
140
4.5
15.94
5.5
19.33
150
6
165
4.5
18.88
5.5
22.93
外径准许偏差：DN≤40 ±0.5㎜，DN≥50  ±1%。
壁厚准许偏差：-15%~+12%。
出厂试验水压力普通钢管2.0MPa，加厚钢管30 MPa。
主要用途：
a、工程中常用于输送水、煤气、蒸汽、压缩空气等低压介质，温度不超过200℃。
b、常用于埋入地下的电线管。

镀锌焊接钢管：
一般常用的有螺纹连接管件、镀锌焊接管件、刚性卡箍管件（沟槽式）等。
注意事项：
a、热镀锌表面应有热镀锌特有的结晶花纹，电镀锌则没有。
b、热镀锌表面总有锌瘤存在，电镀锌则没有。
c、市场上劣质的螺纹配件主要是材质疏松、壁薄、稍拧紧容易开裂、且有断丝和烂牙。
d、已制作的螺纹试旋，能顺利旋入三牙的为合格。
e、卡箍连接配件密封圈是否老化、配合是否过紧或过松、铸件是否有砂眼、裂缝，零件沟槽深度和宽度是否一致、与橡胶圈配合是否良好。
焊接钢管及管件：焊接钢管是低压流体输送用焊接钢管。

无缝钢管及管件：
无缝钢管一般分为普通无缝钢管、锅炉无缝钢管、化肥无缝钢管、石油裂化用无缝钢管。
普通无法钢管按其制造方法的不同，分为冷轧无缝钢管(其外径由5~200㎜，壁厚由0.25~14㎜)，DN≥50者，一般采用热轧无缝钢管，公称直径DN＜50者采用冷轧无缝钢管。

螺旋焊管及管件：
螺旋缝焊接钢管分为自动埋弧焊接和高频焊接两种。各种管按承压高低分为甲类管和乙类管。螺旋缝自动埋弧焊接管甲类管用碳素钢Q235、Q235F及低合金16MN 制成，主要用于输送石油、天然气等高压介质。乙类管采用Q235、Q235F等钢材焊接，用作输送低压流体之用。
我们常用的是低压流体输送用螺旋缝埋弧焊接钢管。
聚氨酯发泡钢管：用于热力外网，钢管可以是焊接钢管，螺旋钢管，无缝钢管。
卫生级薄壁不锈钢管：卫生级薄壁不锈钢管是以普通不锈钢管为基体经机械抛光制成。常用牌号由SUS316L和SUS304。
通径DN
15
20
25
32
40
50
65
80
90
100
Do/size
1/2
3/4
1
11/4
11/2
2
21/2
3
31/2
4
无缝管外径Do(㎜)
16
20
25
32
38
51

有缝管外径Do(㎜)
12.7
19.05
25.4
31.8
38.1
50.8
63.5
76.1
88.9
101.6
壁厚T(㎜)
1.5
1.2
1.2
1.2
1.5
1.5
1.5
2
2
2
参考重量(㎏/m)
0.54
0.55
0.72
0.92
1.37
1.84
2.32
3.7
4.33
4.96

紫铜管：
常用规格及参数：
a、常用于氟利昂输送的铜管
外径（㎜）
壁厚（㎜）
理论重量（㎏/m）
外径（㎜）
壁厚（㎜）
理论重量（㎏/m）
6.4
0.75
0.12
31.8
1.5
1.27
9.5
1
0.24
34.9
1.5
1.4
12.7
1
0.33
38.1
2
2.02
15.9
1
0.42
41.28
2
2.2
19.1
1.5
0.4
44.4
2
2.37
22.2
1.5
0.8
50.8
2
2.73
25.4
1.5
1
54
2.5
3.6
28.6
1.5
1.14

b、常用冷水、热水等输送的铜管
公称通径DN
外径（㎜）
壁厚（㎜）
公称通径DN
外径（㎜）
壁厚（㎜）
15
15
0.7-0.1
65
67
1.5-2.5
20
22
0.8-1.5
80
86
1.8-2.5
25
28
0.9-1.5
100
108
2-2.5
32
35
1.2-1.5
125
133
2-3
40
42
1.2-2.0
150
159
2.5-3.5
50
54
1.5-2.0
200
219
3-4.5

PPR给水管：
PPR管（无规共聚聚丙烯），一般用于建筑物的冷、热水管，口径一般比较小（直径160㎜以下）。由冷水型和热水型两种。连接方式为热熔承插连接。
（一）PPR管
1、常用PPR管规格和参数：
公称压力
PN（Mpa）
型号规格
公称压力
PN（Mpa）
型号规格
公称压力
PN（Mpa）
型号规格
1.25
25*2.3
1.6
20*2.3
2.0
20*2.8
32*2.9
25*2.8
25*3.5
40*3.7
32*3.6
32*4.4
50*4.6
40*4.5
40*5.5
63*5.8
50*5.6
50*6.9
75*6.8
63*7.1
63*8.6
90*8.2
75*8.4
75*10.1
110*10
90*1.01
90*12.3

110*12.3
110*15.1
U-PVC管及管件：
U-PVC管(硬聚氯乙烯管）有给水管、排水管、化工管、电工管等种类。排水管又有雨水管、双壁波纹管、普通排水管等。
氯化聚氯乙烯管C-PVC：
PVC-C高温机械强度高，适于受压场合。使用温度高达90摄氏度左右，寿命可达50年.安全简便，连接方法为熔剂粘接，螺纹连接，法兰连接和焊条连接。阻燃、防火、导热性低，管道热损少，安装费用低，但要注意使用的胶水有毒性。
广泛用于城市电网建设和改造；城市市政改造工程；民航机场工程建设；工程园区、小区工程建设。
MPP电力电缆保护管：
MPP管又称MPP电力电缆保护管，分为开挖型和非开挖型，MPP非开挖管又称作MPP顶管或托拉管。MPP管采用改性聚丙烯为主要原材料。具有抗高温、耐外压的特点，适用于10KV以下高压输电线电缆排管管材。
可广泛应用于市政、电信、电力、煤气、自来水、热力等管线工程。
城乡非开挖水平定向钻进电力排管工程，及明开挖电力排管工程。
城乡非开挖水平定向钻进下水排污排管工程。工业废水排放工程。
HDPE给水管及管件：
主要应用于室外给水及燃气管道：
产品规格：
DN110mm，DN125，DN150，DN220，DN225mm，DN250，DN300mm，DN400mm，DN500mm，DN600mm，DN700mm，DN800，DN1000，DN1200等多种规格产品。

钢带增强聚乙烯管：
克拉管：
主要应用：小区、市政雨污水管道。
注意事项：影响施工质量除管材自身强度外，关键原因是管道回填。
钢丝网骨架聚乙烯复合管：
衬塑钢管及管件：
以优质热侵镀锌钢管和食品级塑管为基体，采用高温高压工艺将塑管敷设在钢管内而成，管件以镀锌钢管件为基体，在管件内注入食品级塑料而制成。符合饮用水标准，主要用于饮用水的输送。连接方法DN≤100采用螺纹连接，DN＞100采用法兰或沟槽连接。
管件：
衬塑管件与普通镀锌管件用途、外形等相同，唯一不同的是衬塑管件内部衬塑处理。
检验方法：
a、目测外观管材内外表面光滑平整、内表面衬塑层完整、无剥离脱落等，外表面无锈斑等缺陷。
注意事项：
a、劣质的衬塑钢管使用的镀锌管管壁较薄，衬塑层与钢管结合不牢固。
b、该类管道不允许用高速砂轮机切割，套丝机挤压切割和氧气乙炔切割。
涂塑钢管及管件：
以优质热浸镀锌钢管为基体，采用真空吸涂工艺将高分子材料粉末吸涂在钢管内壁而成。管件与衬塑管件相同。主要用于饮用水的输送，连接方法为：DN≦100采用螺纹连接，DN﹥100采用连接法兰或沟槽。
