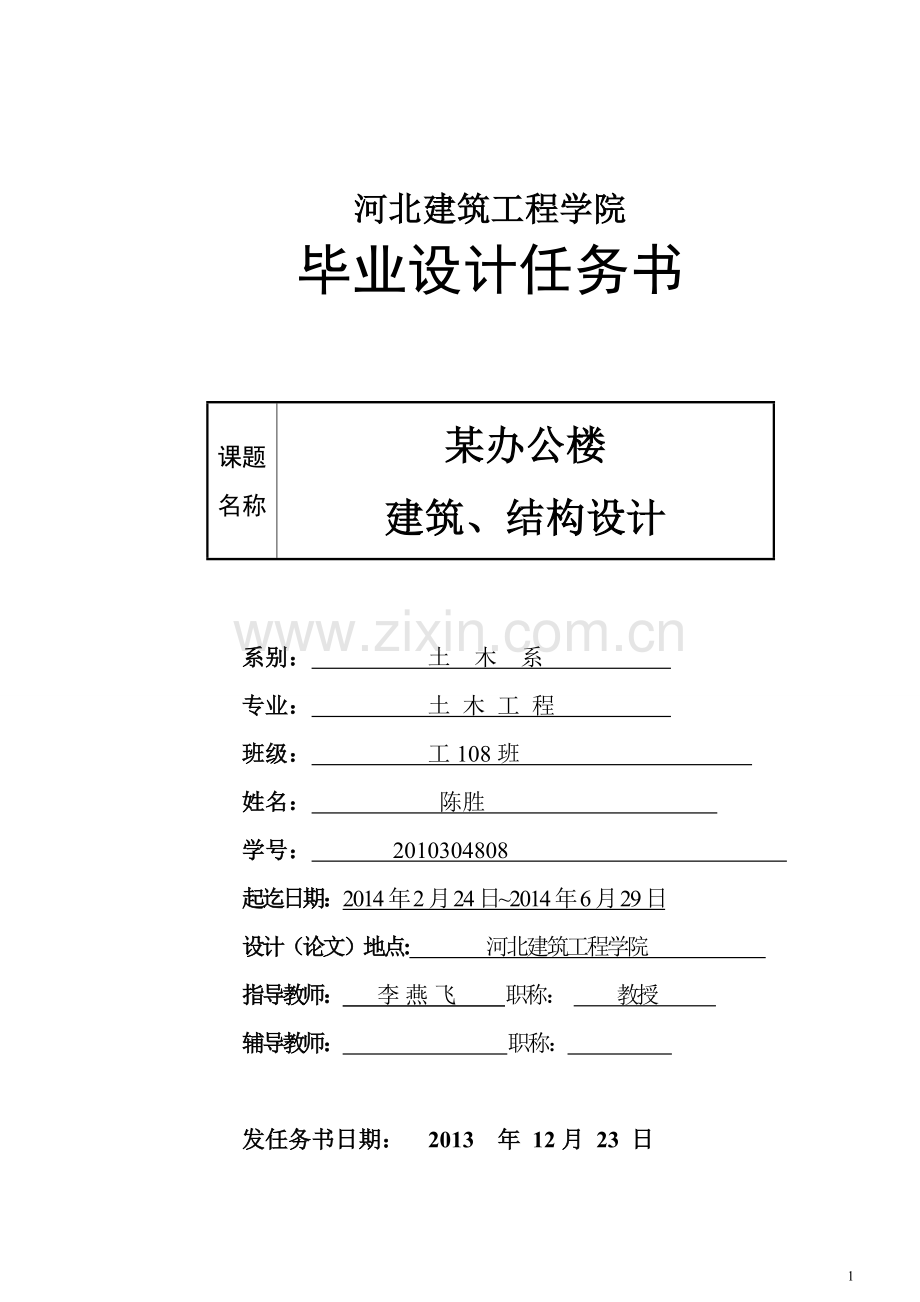

河北建筑工程学院
毕业设计任务书

课题
名称
某办公楼
建筑、结构设计

系别： 土 木 系
专业： 土 木 工 程
班级： 工108班
姓名： 陈胜
学号： 2010304808
起迄日期：2014年2月24日~2014年6月29日
设计（论文）地点: 河北建筑工程学院
指导教师： 李 燕 飞 职称： 教授
辅导教师： 职称：

发任务书日期： 2013 年 12月 23 日

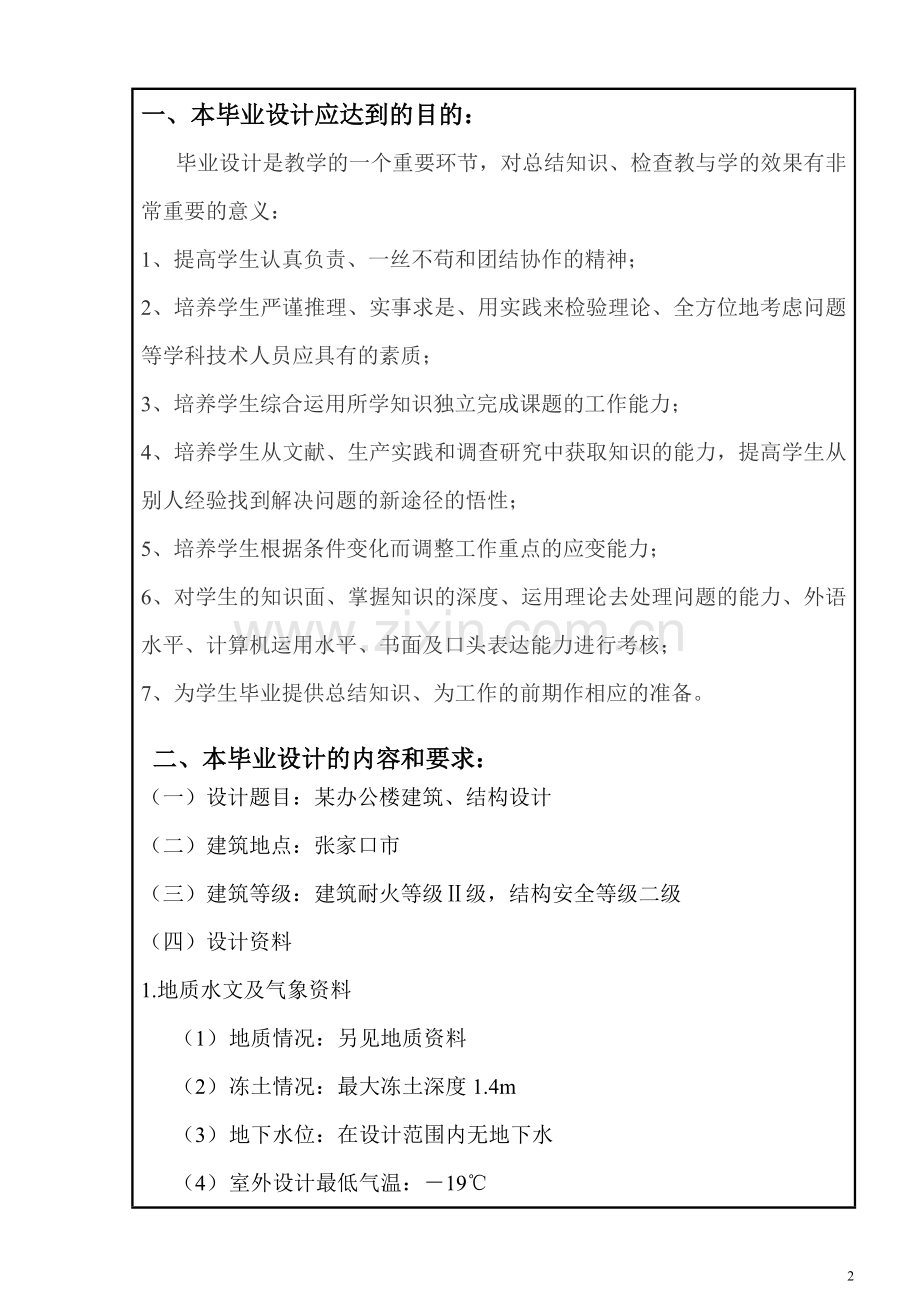

一、本毕业设计应达到的目的：
毕业设计是教学的一个重要环节，对总结知识、检查教与学的效果有非常重要的意义：
1、提高学生认真负责、一丝不苟和团结协作的精神；
2、培养学生严谨推理、实事求是、用实践来检验理论、全方位地考虑问题等学科技术人员应具有的素质；
3、培养学生综合运用所学知识独立完成课题的工作能力；
4、培养学生从文献、生产实践和调查研究中获取知识的能力，提高学生从别人经验找到解决问题的新途径的悟性；
5、培养学生根据条件变化而调整工作重点的应变能力；
6、对学生的知识面、掌握知识的深度、运用理论去处理问题的能力、外语水平、计算机运用水平、书面及口头表达能力进行考核；
7、为学生毕业提供总结知识、为工作的前期作相应的准备。

二、本毕业设计的内容和要求：
（一）设计题目：某办公楼建筑、结构设计
（二）建筑地点：张家口市
（三）建筑等级：建筑耐火等级Ⅱ级，结构安全等级二级
（四）设计资料
1.地质水文及气象资料
（1） 地质情况：另见地质资料
（2） 冻土情况：最大冻土深度1.4m
（3） 地下水位：在设计范围内无地下水
（4） 室外设计最低气温：－19℃
（5） 夏季主导风向：东南
（6） 地震基本烈度：7度
（7） 雨季施工起止时间：7月1日－8月13日；冬季施工起止时间：12月5日－次年3月3日
2.建筑部分
（1） 建筑总平面、建筑面积、建筑层数、各层房间用途及面积要求另见附图。
（2） 各层层高：要满足房间采光、通风要求，并综合考虑建筑结构的合理性，一般取3.6～4.2m。
（3） 垂直交通：根据安全疏散和防火要求设置楼梯，其数量和位置由设计人自定。
（4） 立面造型及内外装修：南立面为主入口立面，作重点处理，其它作一般处理，内外装修设计人自定。
（5） 构造设计：建筑构造力求简单，施工方便。
3．结构部分
（1） 地质资料：根据勘察报告摘录钻孔平面位置及地质剖面图另见附图；
（2） 柱网尺寸：由设计人员自定；
（3） 结构形式：现浇钢筋混凝土框架结构；
（4） 楼屋盖：采用钢筋混凝土楼盖，部分大空间可以是井式楼盖或空间网架结构；
（5） 楼梯：现浇钢筋混凝土楼梯；
（6）基础：根据地质情况选取合适的基础类型；
（7）材料供应：
1） 混凝土强度等级：C20～C40
2） 钢筋：HPB300、HRB400
3） 填充材料：加气混凝土砌块、陶粒砌块、机制红砖
4） 预制构件：河北省定型构件
（8）抗震设防烈度：7度，设计基本地震加速度值为0.1g，设计地震分组为第一组，场地类别为Ⅲ类
（五）设计任务和要求
建筑设计：按设计资料提出的要求完成方案草图；完成平、立、剖、墙身详图等施工图。
结构设计：确定结构方案，进行基础、一榀框架、楼板、楼梯等结构构件的内力分析及截面设计并绘制施工图。
三、对本毕业设计成果的要求：
要求每人在规定时间内独立完成一定深度的建筑设计、结构设计，并以结构设计为重点。对于建筑设计，在内容和深度上只要求以能顺利进行结构设计为宜。
（一）建筑设计部分
1、建筑方案图
以单线条绘制方案草图（平面、立面、剖面图，画于计算书上即可）
2、建筑施工图
（1）总平面图：比例 1：300～1：500
（2）平面图：首层、标准层、顶层平面图 1：100～1：200
（3）立面图：正立面、背立面、侧立面 1：100～1：200
（4）剖面图：计算单元处的剖面图，楼梯间处的剖面图 1：100～1：200
（5）建筑详图：绘典型墙身大样一个 1：20～1：30
（6）顶部排水平面图
（7）编制建筑设计说明、工程做法表、门窗统计表
（二）结构设计部分
1、结构平面布置草图：单线绘制结构平面布置草图，为结构设计做准备
2、结构计算
（1）采用底部剪力法，进行水平地震作用计算；
（2）计算横向（或纵向）的侧移；
（3）计算指定框架在竖向荷载、水平地震作用下的内力，并进行内力组合；
（4）进行指定框架的截面设计；
（5）在条件允许的情况下，用现有软件进行指定框架的内力分析及截面设计；
（6）进行部分构件的结构计算，如现浇板、次梁、楼梯等；
（7）进行部分基础设计计算
3、结构施工图
（1）基础平面图及部分基础详图， 比例1：100～1：200和1：20～1：50
（2）结构平面布置及配筋图：底层、标准层、顶层至少三个，比例1：100～1：200
（3）指定框架的配筋图，比例1：20～1：50或自定；
（4）所计算楼梯详图；
（5）部分构件详图，如次梁、挑梁、雨蓬等，比例自定；
（6）编制结构设计说明，主要构件汇总表。

（三）建筑、结构设计说明书
按照统一规格编制装订，要求书写工整、规范、内容齐全，并有必要的简图。内容如下：
1、建筑概况、用途及设计依据；
2、建筑设计意图、建筑方案的简要说明；
3、有关结构设计的依据及资料等；
4、结构类型、基础类型的简要说明；
5、结构计算书。
（四）绘图要求：
1、可用墨笔绘制；
2、建筑施工图不少于八张，结构施工图不少于六张；
3、要求计算机绘图，最少3张，最多不超过一半（建筑、结构各半）
（五）图纸的编号顺序一般可以参考下面的编号顺序：
建施1：建筑设计说明，材料做法表、门窗数量表，总平面图
建施2：首层平面图
建施3：标准层平面图
建施4：顶层平面图
建施5：屋顶平面排水图
建施6：正立面图、侧立面图
建施7：剖面图
建施8：楼梯间详图
建施9：主外墙大样图1个
结施1：基础剖平面布置图及基础详图
结施2：首层结构布置图及配筋图、必要的构件配筋图
结施3：标准层结构布置图及配筋图、必要的构件配筋图
结施4：顶层结构布置图及配筋图、必要的构件配筋图
结施5：楼梯配筋图
结施6：一榀框架配筋图
四、主要参考文献：
1、 所用规范
（1）《房屋建筑制图统一标准》（GB/T50001-2001）
（2）《总图制图标准》(GB/T50103-2001)
（3）《建筑制图标准》（GB/T50104-2001）
（4）《建筑结构制图标准》（GB/T50105-2001）
（5）《民用建筑设计通则》（GB50352-2005）
（6）《办公建筑设计规范》（JGJ 67-2006）
（7）《建筑设计防火规范》(GB50016-2006)
（8）《屋面工程技术规范》(GB50345-2012)
（9）《建筑节能门窗工程技术规范》(DB13(J)114-2010)
（10）《建筑结构可靠度设计统一标准》（GB50068-2001）
（11）《混凝土结构设计规范》（GB50010—2010）
（12）《建筑地基基础设计规范》（GB50007—2011）
（13）《建筑工程抗震设防分类标准》（GB50223-2008）
（14）《建筑抗震设计规范》（GB50011—2010）
（15）《建筑结构荷载规范》（GB50009—2012）
（16）《高层建筑混凝土结构技术规程》（JGJ3—2010）
（17）《地下工程防水技术规范》（GB50108-2008）
2、 图集
（1） 《05系列建筑标准设计图集》河北省（DBJT02-45-2005）
（2） 《居住建筑节能构造图集》河北省（J08J110）
3、 参考书
（1） 建筑设计资料集
（2） 建筑结构静力计算手册
（3） 多层及高层房屋结构设计
（4） 高层建筑结构设计
（5） 工民建专业毕业设计指南
（6） 简明砼结构设计手册
（7） 钢筋砼结构构造手册
（8）建筑工程制图、房屋建筑学、地基基础、混凝土结构及砌体结构、建筑抗震设计等教材。

五、本毕业设计工作进度计划：
起 迄 日 期
工 作 内 容
2.24～3.02
2.03～3.09
3.10～3.23
3.24～3.30
3.31～4.06
4.07～4.27
4.28～5.11
5.12～5.18
5.19～6.08
6.09～6.22
6.23～6.29

开题报告、外文翻译 一周
毕业实习 一周
建筑方案设计、建筑施工图 二周
结构平面布置、荷载统计 一周
水平地震作用计算 一周
求解框架内力并组合 三周
框架截面设计 二周
用软件计算、复核计算结果 一周
绘制结构施工图 三周
整理计算书、完善施工图 二周
毕业答辩 一周

教研室审查意见：

教研室主任签字：
年 月 日
系审查意见：

系主任签字：
年 月 日
