变频多联机维修调试技术资料.doc

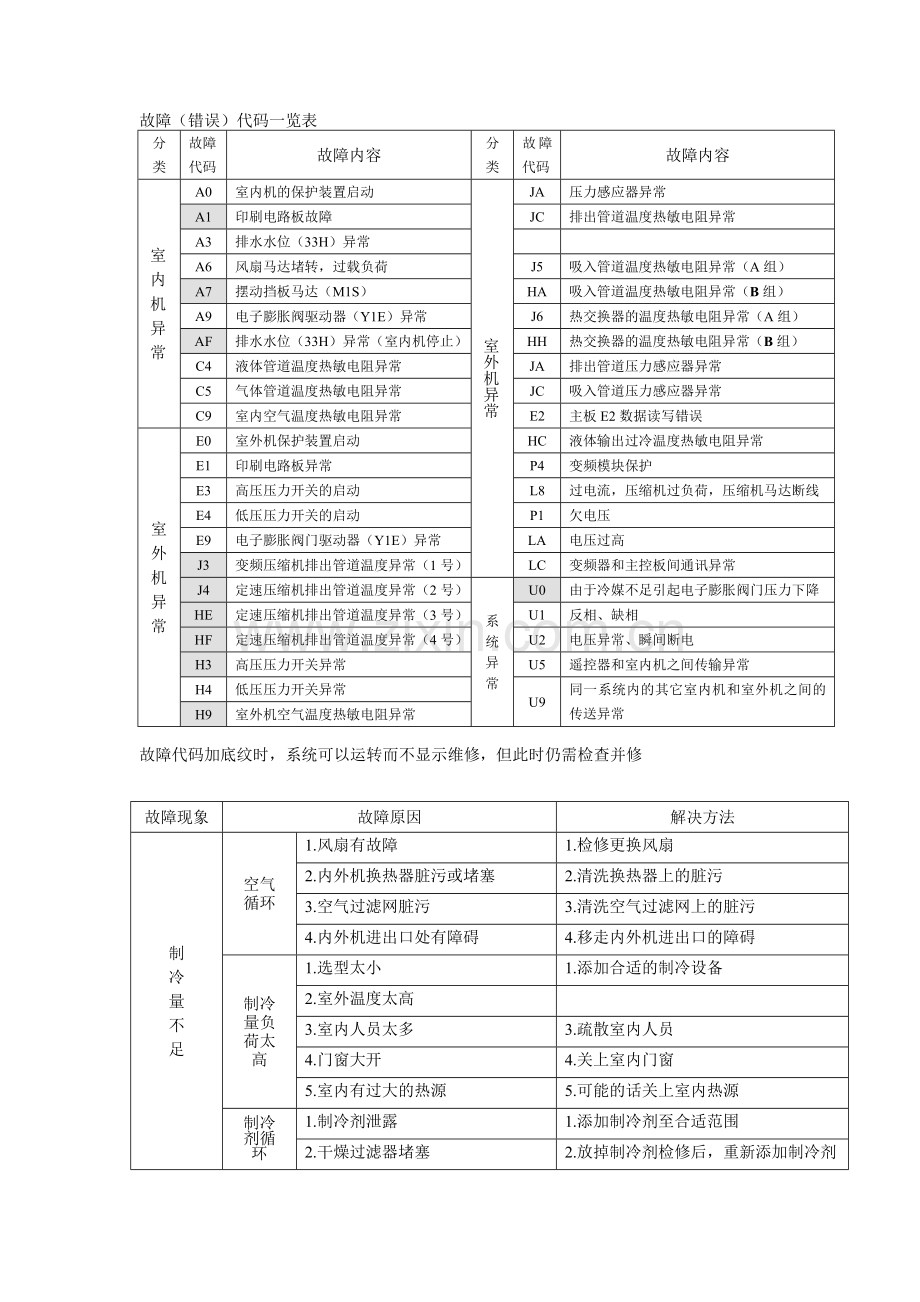

故障（错误）代码一览表
分类
故障代码
故障内容
分类
故障代码
故障内容
室 内 机 异 常
A0
室内机的保护装置启动
室外机异常
JA
压力感应器异常
A1
印刷电路板故障
JC
排出管道温度热敏电阻异常
A3
排水水位（33H）异常

A6
风扇马达堵转，过载负荷
J5
吸入管道温度热敏电阻异常（A组）
A7
摆动挡板马达（M1S）
HA
吸入管道温度热敏电阻异常（B组）
A9
电子膨胀阀驱动器（Y1E）异常
J6
热交换器的温度热敏电阻异常（A组）
AF
排水水位（33H）异常（室内机停止）
HH
热交换器的温度热敏电阻异常（B组）
C4
液体管道温度热敏电阻异常
JA
排出管道压力感应器异常
C5
气体管道温度热敏电阻异常
JC
吸入管道压力感应器异常
C9
室内空气温度热敏电阻异常
E2
主板E2数据读写错误
室 外 机 异 常
E0
室外机保护装置启动
HC
液体输出过冷温度热敏电阻异常
E1
印刷电路板异常
P4
变频模块保护
E3
高压压力开关的启动
L8
过电流，压缩机过负荷，压缩机马达断线
E4
低压压力开关的启动
P1
欠电压
E9
电子膨胀阀门驱动器（Y1E）异常
LA
电压过高
J3
变频压缩机排出管道温度异常（1号）
LC
变频器和主控板间通讯异常
J4
定速压缩机排出管道温度异常（2号）
系 统 异 常
U0
由于冷媒不足引起电子膨胀阀门压力下降
HE
定速压缩机排出管道温度异常（3号）
U1
反相、缺相
HF
定速压缩机排出管道温度异常（4号）
U2
电压异常、瞬间断电
H3
高压压力开关异常
U5
遥控器和室内机之间传输异常
H4
低压压力开关异常
U9
同一系统内的其它室内机和室外机之间的传送异常
H9
室外机空气温度热敏电阻异常

故障代码加底纹时，系统可以运转而不显示维修，但此时仍需检查并修

故障现象
故障原因
解决方法
制
冷
量
不
足
空气
循环
1.风扇有故障
1.检修更换风扇
2.内外机换热器脏污或堵塞
2.清洗换热器上的脏污
3.空气过滤网脏污
3.清洗空气过滤网上的脏污
4.内外机进出口处有障碍
4.移走内外机进出口的障碍
制冷
量负
荷太
高
1.选型太小
1.添加合适的制冷设备
2.室外温度太高

3.室内人员太多
3.疏散室内人员
4.门窗大开
4.关上室内门窗
5.室内有过大的热源
5.可能的话关上室内热源
制冷
剂循
环
1.制冷剂泄露
1.添加制冷剂至合适范围
2.干燥过滤器堵塞
2.放掉制冷剂检修后，重新添加制冷剂
制
热
量
不
足
空气
循环
1.风扇有故障
1.检修更换风扇
2.内外机换热器脏污或堵塞
2.清洗换热器上的脏污
3.空气过滤网脏污
3.清洗空气过滤网上的脏污
4.内外机进出口处有障碍
4.移走内外机进出口的障碍
制热
量负
荷太
高
1.选型太小
1.添加合适的制热设备
2.室外温度太低
2.添加辅助电加热
3.门窗大开
3.关上室内门窗
制冷
剂循
环
1.制冷剂泄露
1.添加制冷剂至合适范围
2.干燥过滤器堵塞
2.放掉制冷剂检修后，重新添加制冷剂
高压、
低压
均过高
1.制冷剂充注过量
1.放掉系统中多余的制冷剂
2.制冷剂回路中含有不凝性气体
2.放掉系统中的制冷剂，重新抽空添加制冷剂
3.室外机空气进出口有障碍
3. 移走室外机进出口的障碍
高压过低、低压过低
1.四通换相阀泄露（制热时）
1.更换四通阀
2.压缩不够
2.更换压缩机
高压偏低、低压过低
1.制冷剂泄露
1.添加制冷剂至合适范围
2.空气过滤器堵塞/过脏（室内机）
2.清洗空气过滤网上的脏污
3.室内风扇卡住（制冷时）
3.检修卡住的原因并修理
4.室外风扇卡住（制热时）
4.检修卡住的原因并修理
高压过高、
低压过低
1.室外风扇卡住（制冷时）
1.检修卡住的原因并修理
2.室外盘管过脏（制冷时）
2.清洗换热器上的脏污
3.室内机风扇卡住（制热时）
3.检修卡住的原因并修理
4.室内机过滤器堵塞/过脏（制热时）
4.清洗空气过滤网上的脏污
机
组
不
运
行
电 气
系 统
故 障
1.电源电压不正常
1.在供电不正常的地区加装温压设备
2.电路循环中熔断器或保险丝烧坏
2.找出烧坏的原因，修复后换上熔断器或保险丝
3.控制器温度设置不当
3、调整控制器设置温度
压缩机
故 障
1.压缩机电容器损坏
1、更换压缩机电容器
2.压缩机卡缸
2、更换压缩机
风 机
故 障
1.风机电容器损坏
1、更换风机电容器
2.风机绕组断路换短路
2、更换风机

3.7．内外机通讯控制
3.7.1.整个系统均采用485串行异步多机通讯方式进行数据通讯。
3.7.2.VRV内外机通讯以室外为主动发送，室内机被动接收。室内机收到外机发给的正确数据命令后，立即返回外机应答数据命令。
3.8.机号地址设定：

3.8.1 按住个别设定按钮8秒钟，液晶屏上将显示如上画面。
左边第一区域内将显示两组数字，上方为室内机号码，范围为00∽63，因此在同一系统内，最多可连接64台室内机；下方为符号号码，范围为0∽1。（按“时间p”、“时间q”键来改变数字进行设定）
第二区域为模式号码（按“温度p”、“温度q”键来改变数字进行设定）：范围为01∽06
01：室内机号码设定
02：主控/从控设定
03：末位内机确认设定
04∽06：保留功能，暂不设定
3.8.2设定室内机号码
选择模式号码为“01”，按“时间p”、“时间q”键来设置室内机的号码，第一台室内机号码为00，第二台室内机号码为01，第三台室内机号码为02，依次设定同一系统内的室内机号码，一定要按照顺序设定，不得漏过或跳跃号码设定
3.8.3 设定主控/从控
按“温度p”、“温度q”键选择模式02，然后按“时间p”、“时间q”键，将其符号号码改为“01”，即将此室内机设定为主控室内机。
（注：一个系统内只能有一台室内机设定为主控室内机，作用是控制整个系统的工作方式为制热、制冷或是送风因此一个系统内的室内机只能有一台在模式“02”下的符号号码为“01”，其余的必须都为“00” ）。

如：将“03”号（第四台室内机）内机设定为主控

3.8.4 末尾内机确认设定
按“温度p”、“温度q”键选择模式03，然后按“时间p”、“时间q”键，将其符号号码该为“01”，即将此室内机设定为末位室内机。（注：在一个系统内必须将最后一台内机的模式“03”下的符号号码设定为“01”，以确认此台室内机为末位室内机）。
如一个系统供16台室内机，则第16台室内机（室内机号码为“15”）的模式“03”下的符号号码应设定为“01”，其余15台室内机的模式“03”下的符号号码应设定为“00”

3.9．运行模式控制：
3.9.1.受室外机模式控制时，所有室内机不能进行模式控制(应用于宾馆公共场所)。
3.9.2.受室内机控制时,采用“主从控制”方法控制(单一系统内只能设定一个模式主控机种)。
当主控室内机处于制冷模式时，从控室内机只能启动运行制冷、除湿、通风模式(从控内机继承原工作模式)。
当主控室内机处于制热模式时，从控室内机只能启动运行制热模式。
当主控室内机处于送风模式时，从控室内机只能启动运行送风模式。
