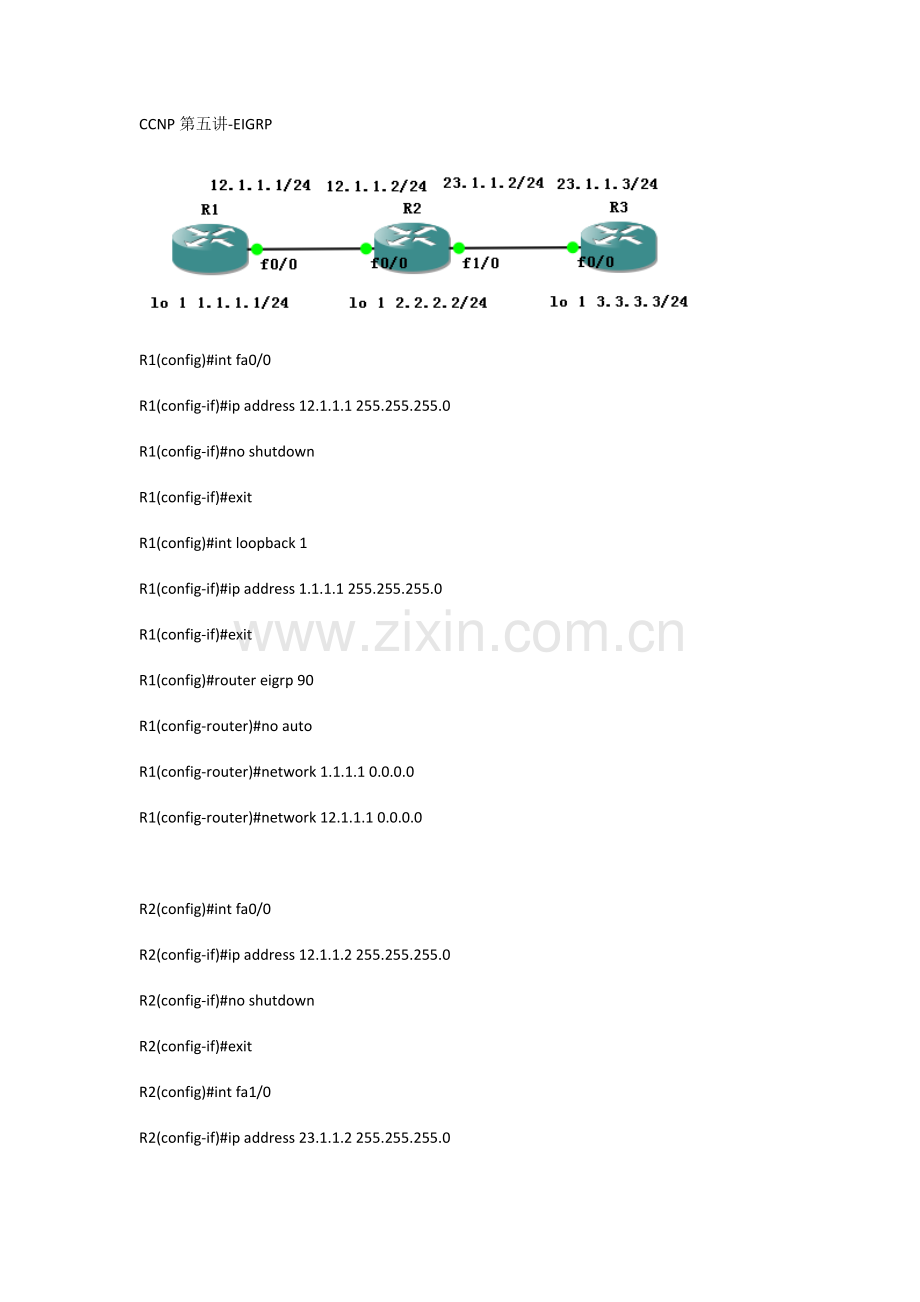

CCNP第五讲-EIGRP

R1(config)#int fa0/0
R1(config-if)#ip address 12.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#int loopback 1
R1(config-if)#ip address 1.1.1.1 255.255.255.0
R1(config-if)#exit
R1(config)#router eigrp 90
R1(config-router)#no auto
R1(config-router)#network 1.1.1.1 0.0.0.0
R1(config-router)#network 12.1.1.1 0.0.0.0

R2(config)#int fa0/0
R2(config-if)#ip address 12.1.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#int fa1/0
R2(config-if)#ip address 23.1.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#int loopback 1
R2(config-if)#ip address 2.2.2.2 255.255.255.0
R2(config-if)#exit
R2(config)#router eigrp 90
R2(config-router)#no auto
R2(config-router)#network 12.1.1.2 0.0.0.0
R2(config-router)#network 2.2.2.2 0.0.0.0
R2(config-router)#network 23.1.1.2 0.0.0.0
R2(config-router)#exit

R1(config)#key chain R1
R1(config-keychain)#key 1
R1(config-keychain-key)#key-string cisco
R1(config-keychain-key)#exit
R1(config-keychain)#exit
R1(config)#int fa0/0
R1(config-if)#ip authentication key-chain eigrp 90 R1
R1(config-if)#ip authentication mode eigrp 90 md5
R1(config-if)#exit
1.0.0.0/24 is subnetted, 1 subnets
C 1.1.1.0 is directly connected, Loopback1
12.0.0.0/24 is subnetted, 1 subnets
C 12.1.1.0 is directly connected, FastEthernet0/0
R1(config)#
在R2上做相同的配置
R2(config)#key chain R2
R2(config-keychain)#key 1
R2(config-keychain-key)#key-string cisco
R2(config-keychain-key)#exit
R2(config-keychain)#exit
R2(config)#int fa0/0
R2(config-if)#ip authentication key-chain eigrp 90 R2
R2(config-if)#ip authentication mode eigrp 90 md5
注意：R1和R2上的密钥ID和密钥类型一致才能通信。
密钥的高级特性：
R1(config-keychain-key)#accept-lifetime start-time { infinite |end-time |duration seconds} 认证审核的起止时间
R2(config-keychain-key)#send-lifetime start { infinite |end-time |duration seconds} //认证发送的起止时间
EIGRP的高级特性：
1. 修改EIGRP的度量值
使用偏移列表只能将度量值改大
R(config-router)#offset-list [access-list-number | access-list-name] { in｜out} offset [ interface-type interface-number] //偏移列表可以出向调用也可以入向调用，具体情况根据需求。
修改R1到3.3.3.0的度量值，修改之前的度量值如下

R2(config)#access-list 10 permit 3.3.3.0 0.0.0.255
R2(config)#router eigrp 90
R2(config-router)#offset-list 10 out 600 fa0/0 //在R2的出站接口将度量值增加600

2. 被动接口
一般把直连PC的接口和环回口设为被动接口。禁止该类接口发送组播流量，占用链路带宽。
R1(config)#router eigrp 90
R1(config-router)#passive-interface fa0/0
注意：当把一个借口置为被动接口，那么该接口既不能接收也不能发送任何形式的EIGRP报文。
3. 单播发送报文
R1(config)#router eigrp 90
R1(config-router)#neighbor 12.1.1.2 fa0/0
R2(config)#router eigrp 90
R2(config-router)#neighbor 12.1.1.1 fa0/0
注意单播发送要保证邻居双方都是用单播特性，才能建立邻居。既要在链路两端均配置单播特性。
4. 关闭水平分割
R2(config-if)#no split-horizon eigrp AS
要关闭水平分割既要关闭物理水平分割又要关闭协议水平分割。适用于帧中继环境。
R2(config-if)#no split-horizon //关闭物理水平分割
R2(config-if)#no split-horizon eigrp 90 //关闭协议水平分割
5. 修改度量值
由于度量值是由K值确定的，应此修改K值，即可修改度量值。默认K值如下图所示：

现在进行修改：
R1(config)#router eigrp 90
R1(config-router)#metric weights 0 2 2 10 1 10
查看修改：

注意;一般不建议修改K值，如果要修改必须在所有路由器上都进行修改。只在一个路由器上的修改，会导致邻居关系破坏。
EIGRP建立邻居关系的条件：
1. AS号相同；2. 度量计算的K值相同；3. 认证相同（EIGRP只支持密文认证）；4. 对端通告的Neighbor ID必须在本端的直连网段中存在；5. 不同的Router-ID
6. 如何修改EIGRP的Hello时间；
R1(config)#int fa0/0
R1(config-if)#ip hello-interval eigrp 90 8
