犬猫X线摆位--后肢.ppt

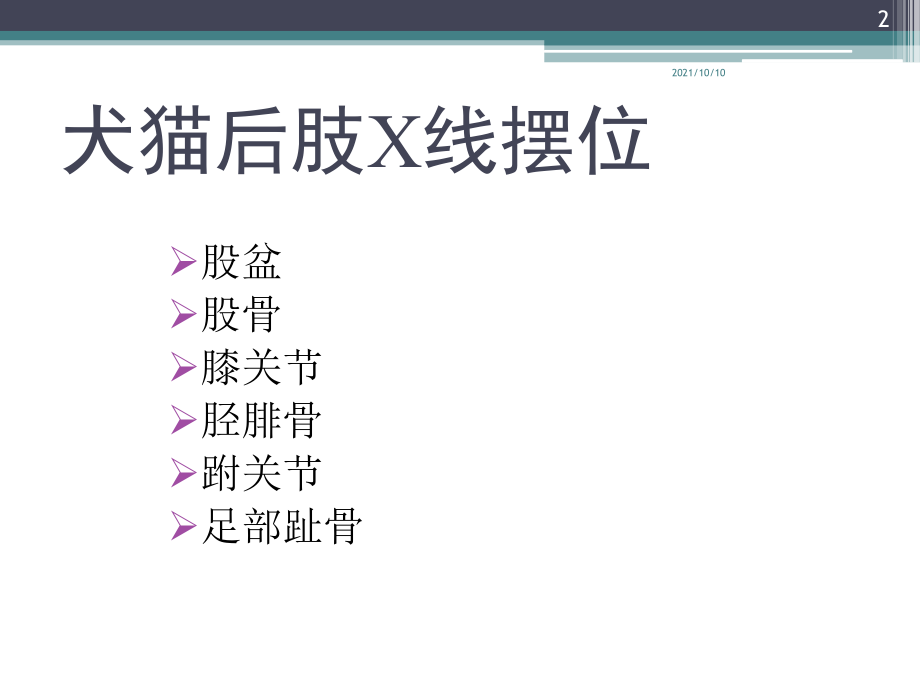

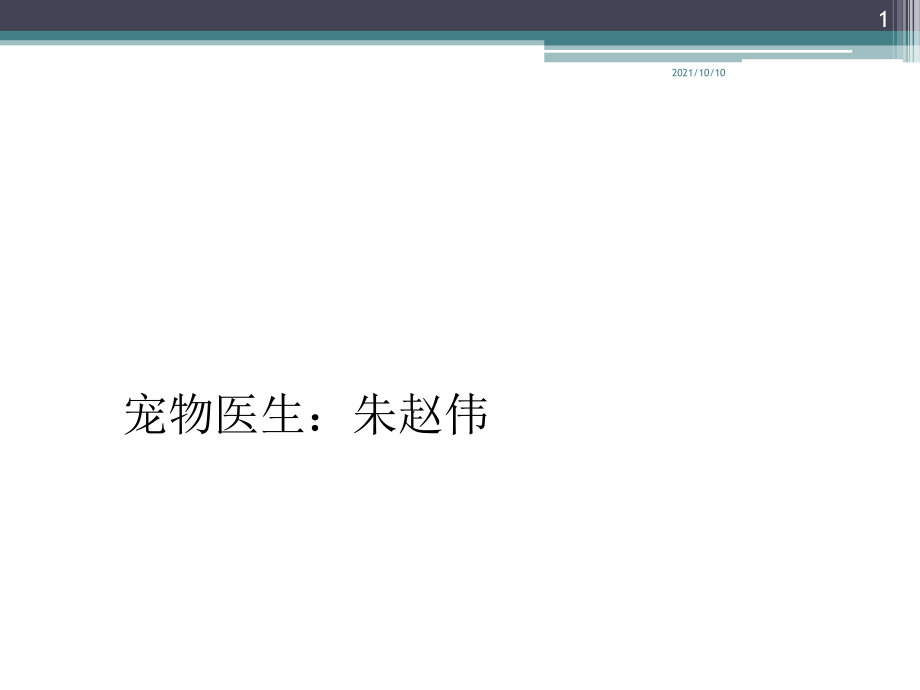

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/10/10,*,犬猫X线摆位之,宠物医生：朱赵伟,2021/10/10,1,犬猫后肢,X,线摆位,股盆,股骨,膝关节,胫腓骨,跗关节,足部趾骨,2021/10/10,2,一、骨盆（正位）,图,1.,动物仰卧保定，两后肢充分伸展并向后拉与拍照床平行，两后肢保持平行稍向内旋两侧髌骨位于滑车沟内并垂直于拍摄床。,图,2.,骨盆腹背位,X,线片。,2021/10/10,3,一、骨盆（侧位）,图,3.,动物侧卧保定，两后肢前后交叉自然平放中间可放置垫板保持平行，以骨盆中点为投照中心范围包括整个骨盆部。,图,4.,骨盆侧位,X,线片。,2021/10/10,4,二、股骨（正位）,图,7.,股骨正位片（左侧）动物仰卧保定，两后肢充分伸展并向后拉与拍照床平行，两后肢保持平行稍向内旋两侧髌骨位于滑车沟内并垂直于拍摄床。,图,8.,股骨正位位,X,线片。,2021/10/10,5,二、股骨（侧位）,图,5.,股骨侧位片（右侧）动物侧卧保定，右侧肢自然摆放并平行于拍照床，左侧肢向后外侧牵拉，以股骨中点为投照中心范围包括髋关节和膝关节。,图,6.,股骨侧位,X,线片。,2021/10/10,6,三、膝关节（正位）,图,9.,膝关节正位片（右侧后前位）。动物趴卧保定，右后肢充分伸展并向后拉与拍照床平行。,图,10.,膝关节正位位,X,线片。,2021/10/10,7,三、膝关节（侧位）,图,11.,膝关节侧位片（右肢侧位）。右侧卧保定，右肢自然伸直平行于拍照床，左侧肢向后外侧牵拉，以膝关节为投照中心范围包括部分远端股骨和胫骨粗隆。,图,12.,膝关节侧位,X,线片。,2021/10/10,8,三、胫腓骨（正位）,图,13.,胫腓骨正位片（右侧）动物仰卧保定，右肢充分伸展并向后拉与拍照床平行，髌骨位于滑车沟内并垂直于拍摄床，拍照范围包括膝关节和跗关节。,图,14.,胫腓骨正位,X,线片。,2021/10/10,9,三、胫腓骨（侧位）,图,15.,胫腓骨侧位片（右肢）。右侧卧保定，右肢自然伸直平行于拍照床，左侧肢向后外侧牵拉，以胫腓骨为投照中心范围包括膝关节和跗关节。,图,16.,胫腓骨侧位,X,线片。,2021/10/10,10,四、跗关节（正位）,图,17.,跗关节正位片（左后）。仰卧保定，右后肢跗关节伸直平行于拍照床，掌侧向下，以跗关节为投照中心。,图,18.,跗关节位,X,线片。,2021/10/10,11,四、跗关节（侧位伸展位）,图,19.,跗关节侧位片（右后）。侧卧保定，右后肢跗关节拉伸平行于拍照床，以跗关节为投照中心。,图,20.,跗关节正位,X,线片。,2021/10/10,12,四、跗关节（侧位屈曲位）,图,21.,跗关节侧位片（右后）。侧卧保定，左后肢向背侧拉，右后肢跗关节屈曲平行于拍照床，以跗关节为投照中心。,图,22.,跗关节侧位,X,线片。,2021/10/10,13,五、跗关节（斜位）,图,21.,跗关节斜位片（后外,-,前内斜位）。仰卧保定，患肢向内旋转约,20,以跗关节为投照中心。,图,22.,跗关节斜位片（内前,-,后外斜位）。仰卧保定，患肢向外旋转约,20,以跗关节为投照中心。,2021/10/10,14,五、跗关节（斜位）,图,24.,跗关节前内,-,后外斜位,X,线片。,图,23.,跗关节后外,-,前内斜位,X,线片。,2021/10/10,15,五、跖 骨（正位）,图,23.,跖骨正位片。仰卧保定，患肢患肢跖骨和桌面平行，以跖骨为投照中心包括跗关节和部分趾骨。,图,24.,跖骨正位,X,线片。,2021/10/10,16,五、跖 骨（侧位）,图,25.,跖骨侧位片。侧卧保定，患肢患肢跖骨和桌面平行掌心向后，以跖骨为投照中心包括跗关节和部分趾骨。,图,26.,跖骨侧位,X,线片。,2021/10/10,17,五、趾骨（正位）,图,27.,趾骨正位片。仰卧保定，患肢趾骨和桌面平行掌心向下，将第二、三趾外拉，跖骨为投照中心包括跗关节和部分趾骨。,图,28.,趾骨正位,X,线片。,2021/10/10,18,
