第九章 立井开凿

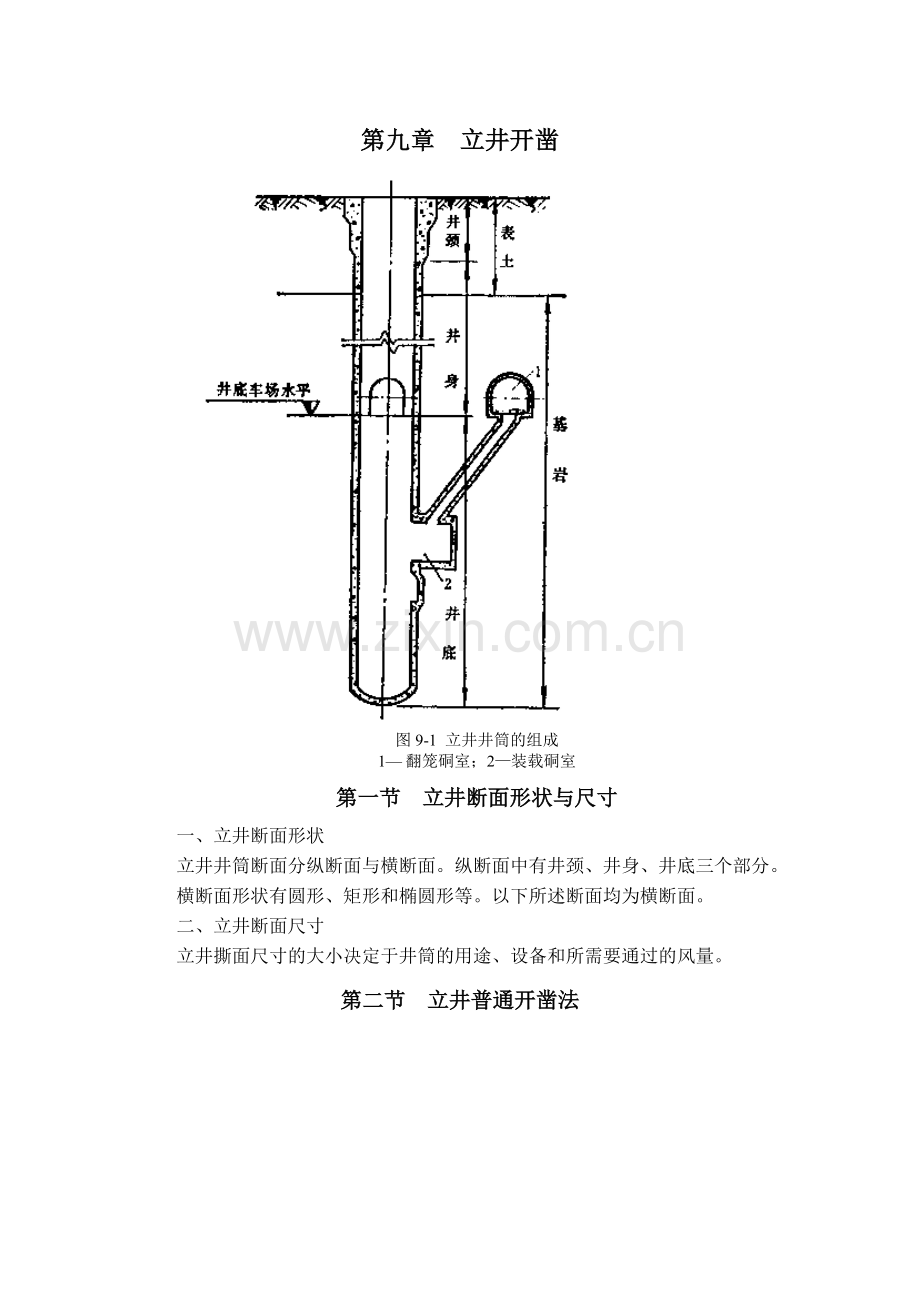

图9-1 立井井筒的组成
1— 翻笼硐室；2—装载硐室
第一节 立井断面形状与尺寸
一、立井断面形状
立井井筒断面分纵断面与横断面。纵断面中有井颈、井身、井底三个部分。
横断面形状有圆形、矩形和椭圆形等。以下所述断面均为横断面。
二、立井断面尺寸
立井撕面尺寸的大小决定于井筒的用途、设备和所需要通过的风量。
第二节 立井普通开凿法

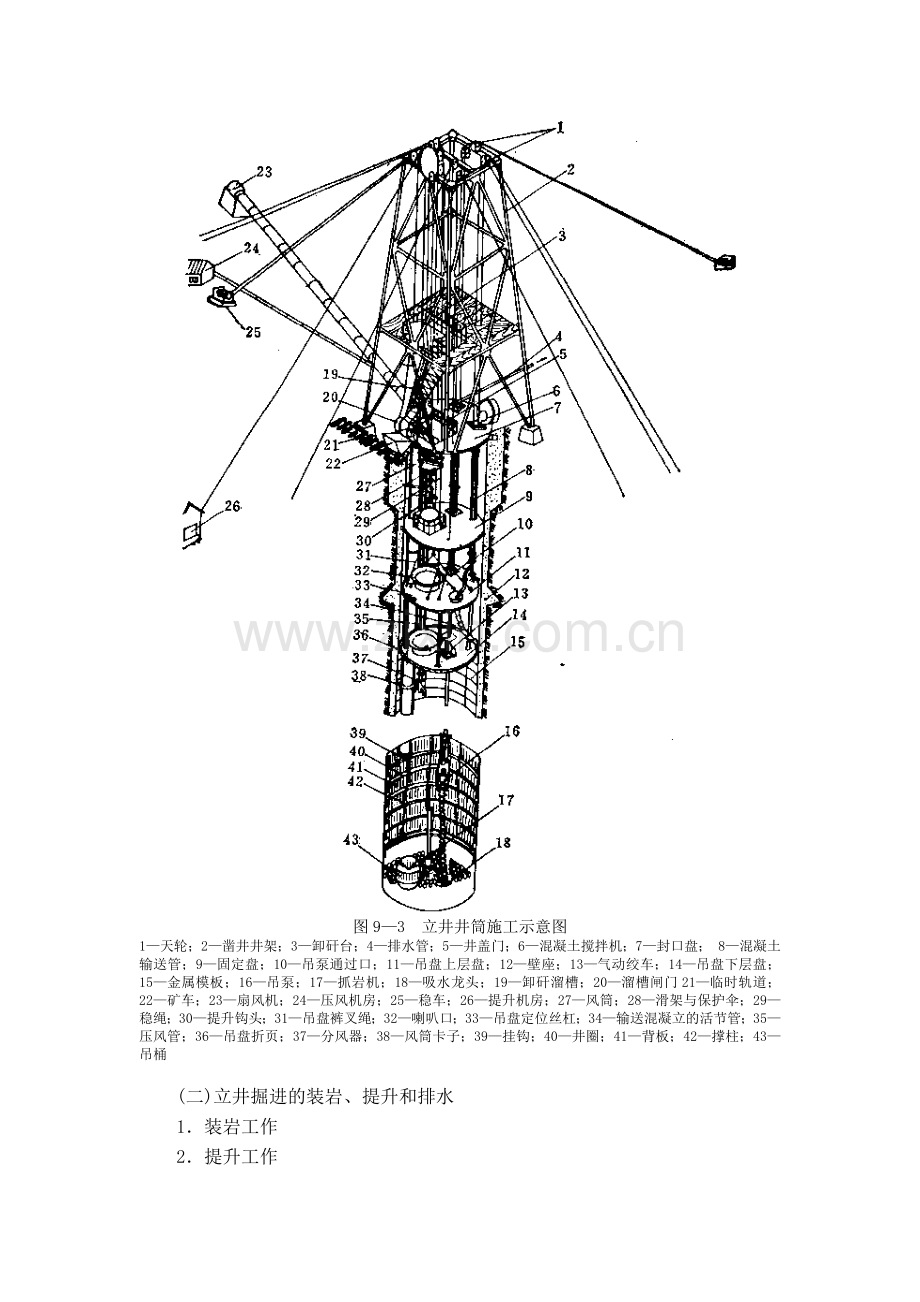

图9—3 立井井筒施工示意图
1—天轮；2—凿井井架；3—卸矸台；4—排水管；5—井盖门；6—混凝土搅拌机；7—封口盘； 8—混凝土输送管；9—固定盘；10—吊泵通过口；11—吊盘上层盘；12—壁座；13—气动绞车；14—吊盘下层盘；15—金属模板；16—吊泵；17—抓岩机；18—吸水龙头；19—卸矸溜槽；20—溜槽闸门21—临时轨道；22—矿车；23—扇风机；24—压风机房；25—稳车；26—提升机房；27—风筒；28—滑架与保护伞；29—稳绳；30—提升钩头；31—吊盘裤叉绳；32—喇叭口；33—吊盘定位丝杠；34—输送混凝立的活节管；35—压风管；36—吊盘折页；37—分风器；38—风筒卡子；39—挂钩；40—井圈；41—背板；42—撑柱；43—吊桶

(二)立井掘进的装岩、提升和排水
1．装岩工作
2．提升工作
3．排水工作
立井井筒施工中，工作面不可避免地出现涌水，井帮也会有淋水。若涌水量小于8m3／h,可用压气泵将水排入吊桶带走；若涌水量每小时在8～50m3中间时，可用吊泵排水；涌水量再大时，应设中间泵房，中间截水，进行多段排水。
此外，在井筒掘进过程中，还应有良好的照明和信号设备。
(三)立井支护工作
1．料石砌璇
2．整体混凝土井壁施工
3．喷射混凝土井壁施工
第三节 特殊凿井方法
前述的表土施工方法是用于通过稳定或比较稳定的表土层，其共同点是先掘进后支护，统称为普通施工法。当遇到流沙、淤泥等不稳定土层时，为实现打干井，并能顺利凿井，就要利用特殊施工方法。
一、板桩法
板桩法是在土层开挖前，预先将板桩沿井筒周边外缘密集的打入土中，然后在它的保护下进行掘进。
二、沉井法
沉井法就是在土层开挖前，把预制好的永久井壁，按井筒位置沉入土中，然后在它的保护下进行掘进。这种方法可节省临时支护，所通过的土层可比板桩法厚些。
三、注浆法
四、混凝土帷幕凿井法
这种方法是在井筒位置的周围用机械分段钻成槽孔，并钻入基岩一定深度(3～5m)，钻孔时用泥浆护孔，每钻出一小孔就在泥浆中自下而上灌注混凝土，最后使各槽孔的混凝土互相紧密的衔接起来，形成一个圆筒状混凝土帷幕。这时开挖井筒，外部水砂被截不致流入井内掘进工作面，从而使井筒顺利通过含水的松散不稳定地层
五、冻结法
这种方法的实质是为了防止大量涌水和流沙流向井筒掘进工作面，在井筒开掘之前预先在井筒外围由地表钻一圈冻结孔，然后在这个冻土圆筒的保护下进行井筒掘砌。
六、钻井法
钻井法凿井是利用回转式钻机，将井筒全断面一次钻成或者是分次扩孔钻成，依靠井内充满的泥浆护壁，利用泥浆循环冲洗工作面和提升岩屑，井筒钻成后在泥浆中悬浮下沉井壁进行永久支护
第四节 立井井筒延深
井筒延深就是将原打井筒加深的工作。根据井筒延深工作面的推进方向， 立井井筒延深施工方案基本上可分为自上而下、自下而上或自上、下同时进行延深等几种方案。
