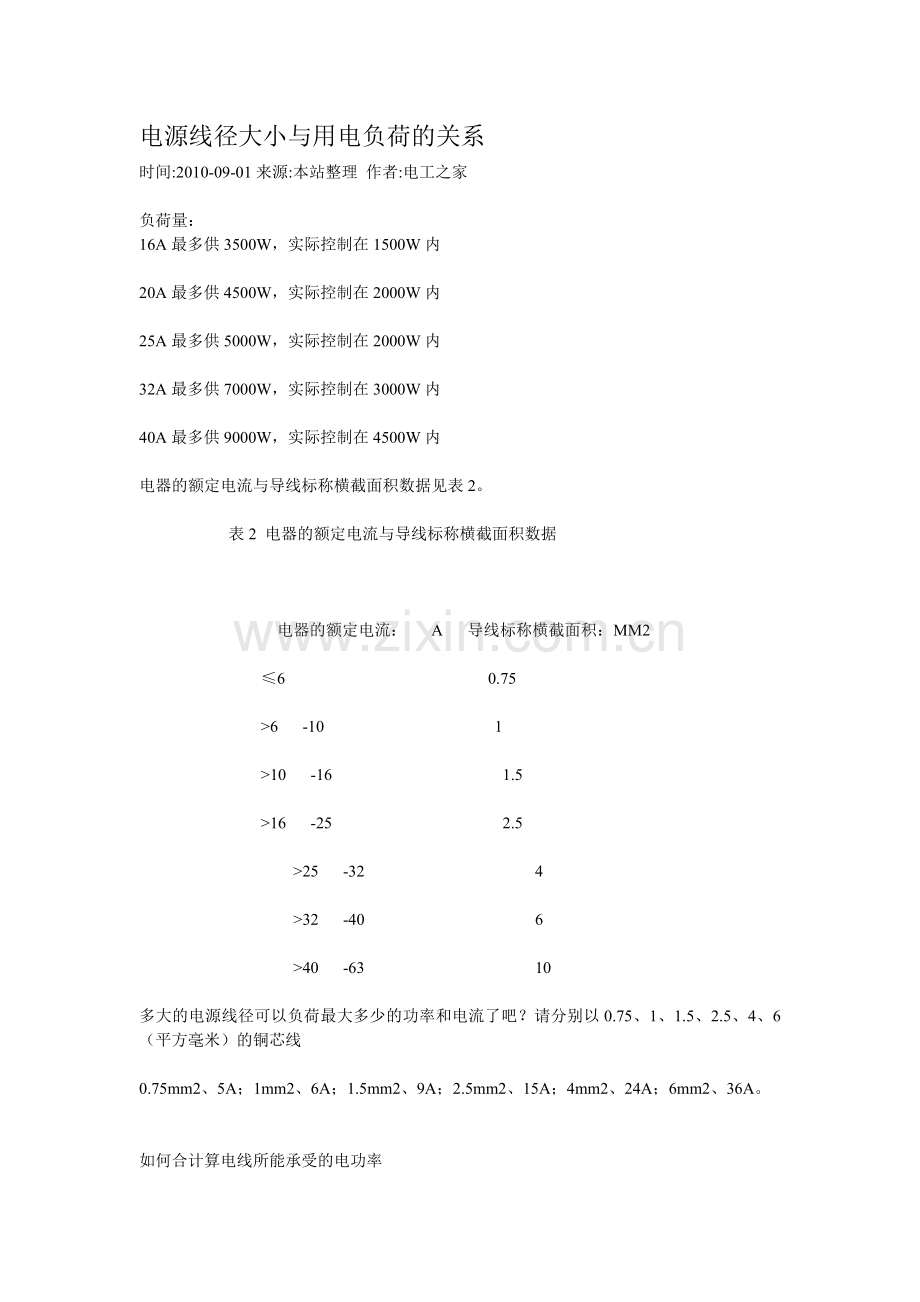

电源线径大小与用电负荷的关系
时间:2010-09-01来源:本站整理 作者:电工之家

负荷量：
16A最多供3500W，实际控制在1500W内

20A最多供4500W，实际控制在2000W内

25A最多供5000W，实际控制在2000W内

32A最多供7000W，实际控制在3000W内

40A最多供9000W，实际控制在4500W内

电器的额定电流与导线标称横截面积数据见表2。

表2 电器的额定电流与导线标称横截面积数据

电器的额定电流： A 导线标称横截面积：MM2

≤6 0.75

>6 -10 1

>10 -16 1.5

>16 -25 2.5

>25 -32 4

>32 -40 6

>40 -63 10

多大的电源线径可以负荷最大多少的功率和电流了吧？请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线

0.75mm2、5A；1mm2、6A；1.5mm2、9A；2.5mm2、15A；4mm2、24A；6mm2、36A。

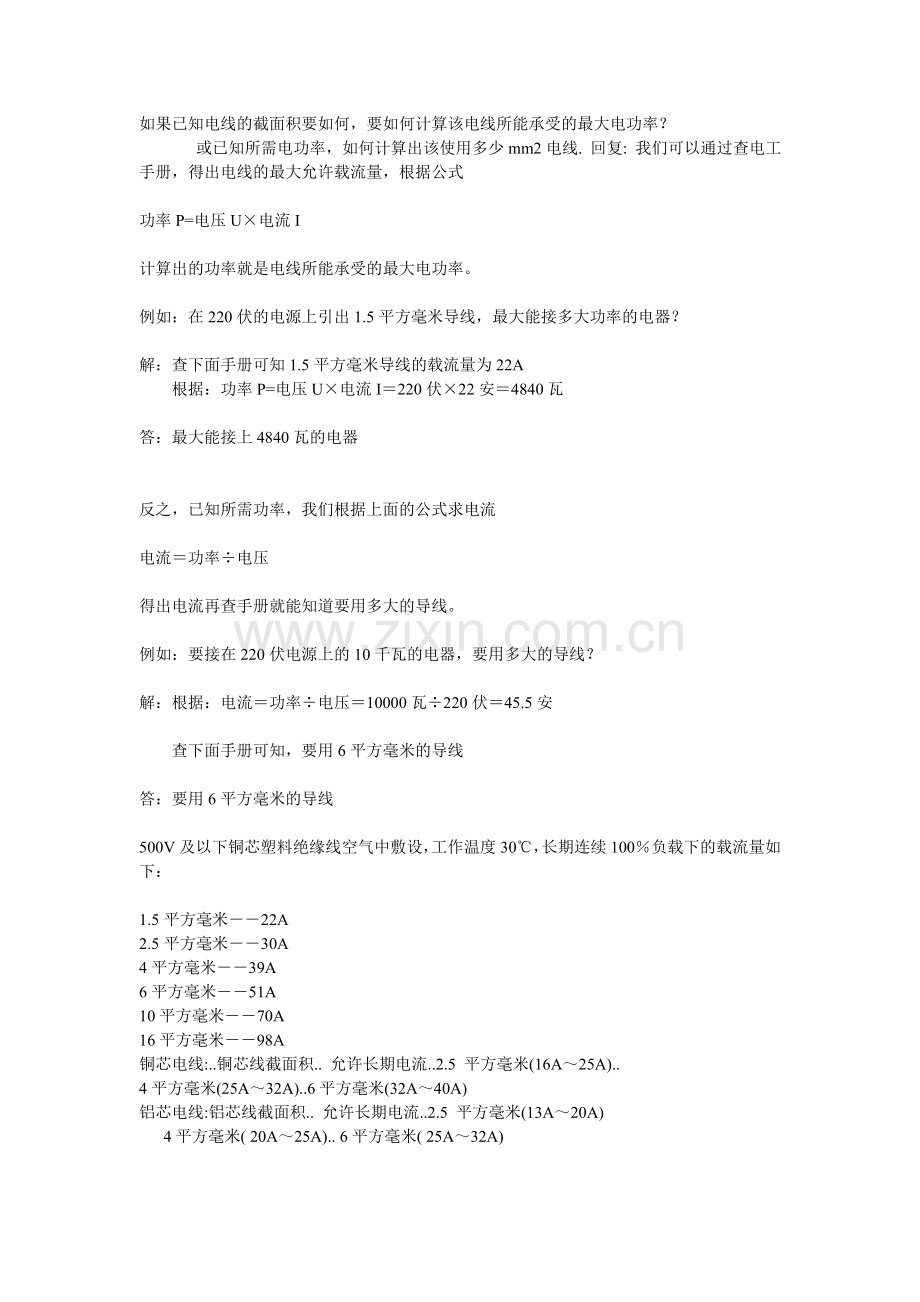

如何合计算电线所能承受的电功率
如果已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？
或已知所需电功率，如何计算出该使用多少mm2电线. 回复: 我们可以通过查电工手册，得出电线的最大允许载流量，根据公式

功率P=电压U×电流I

计算出的功率就是电线所能承受的最大电功率。

例如：在220伏的电源上引出1.5平方毫米导线，最大能接多大功率的电器？

解：查下面手册可知1.5平方毫米导线的载流量为22A
　　根据：功率P=电压U×电流I＝220伏×22安＝4840瓦

答：最大能接上4840瓦的电器

反之，已知所需功率，我们根据上面的公式求电流

电流＝功率÷电压

得出电流再查手册就能知道要用多大的导线。

例如：要接在220伏电源上的10千瓦的电器，要用多大的导线？

解：根据：电流＝功率÷电压＝10000瓦÷220伏＝45.5安

　　查下面手册可知，要用6平方毫米的导线

答：要用6平方毫米的导线

500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：

1.5平方毫米――22A
2.5平方毫米――30A
4平方毫米――39A
6平方毫米――51A
10平方毫米――70A
16平方毫米――98A
铜芯电线:..铜芯线截面积.. 允许长期电流..2.5 平方毫米(16A～25A)..
4平方毫米(25A～32A)..6平方毫米(32A～40A)
铝芯电线:铝芯线截面积.. 允许长期电流..2.5 平方毫米(13A～20A)
4平方毫米( 20A～25A).. 6平方毫米( 25A～32A)
