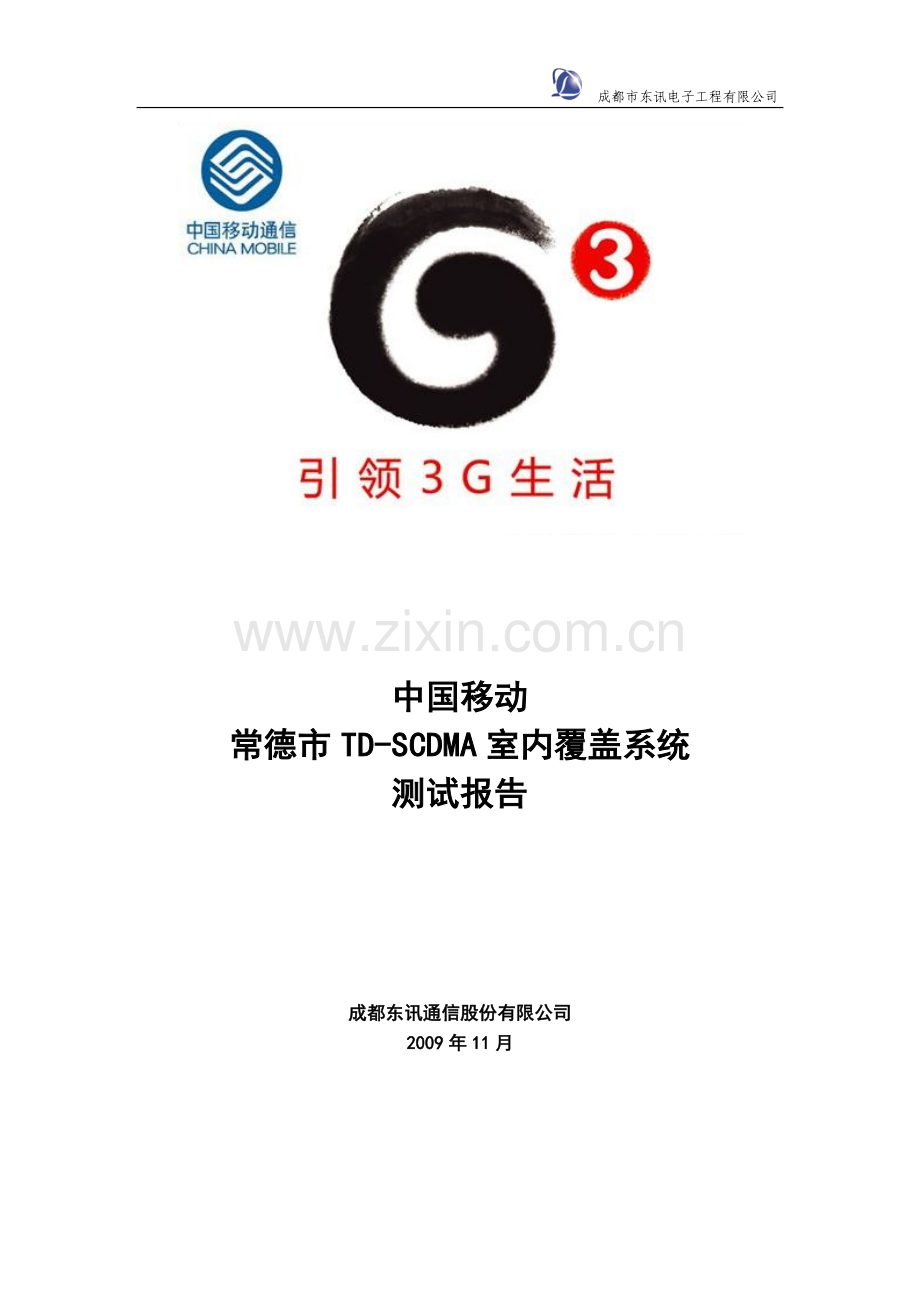

圣地温泉TD-SCDMA室内覆盖测试报告

中国移动
常德市TD-SCDMA室内覆盖系统
测试报告

成都东讯通信股份有限公司
2009年11月

第 2 页 共 69 页
目 录
一 概述 2
1.1工程概况 2
1.2信源位置 3
1.3覆盖范围和覆盖方式 3
1.4具体测试项目 3
1.5测试报告中缩写术语解释 4
二 3G网络测试概况 4
2.1站点（TD）信息 4
2.2测试信息 5
2.3 TD-SCDMA测试指标汇总： 5
2.4测试结果说明 6
2.5优化建议 7
三 TD-SCDMA覆盖测试 7
3.1 PCCPCH信道覆盖 7
3.1.1 3F楼层 RRU-2 7
3.1.2 4F楼层 RRU-2 10
3.1.3 PCCPCH信道覆盖测试小结 12
3.2 PCCPCH信道外泄强度测试 12
3.2.1信号外泄测试结果 12
3.3业务信道覆盖测试 13
3.3.1 CS64K业务覆盖测试 13
3.4 业务质量测试 17
3.4.1 CS12.2业务质量测试 17
3.4.2 CS64业务质量测试 17
3.4.3 PS64K上传速率测试 17
3.4.4 PS38K下载速率测试 18
3.4.5 PING时延测试 19
3.4.6切换成功率测试 19
3.4.7 23G互操作测试 20
3.4.8 站点测试总结 20
一 概述
1.1工程概况
圣地温泉位于常德市武陵大道，是一个娱乐场所，建筑面积约5000平方米，是一个四层建筑，有一部电梯。该部电梯运行1-4F。该室内分布系统共有2个RRU设备，采用了1个小区信号对酒店1-4F及一部电梯进行覆盖。
1.2信源位置
站点地址
常德市武陵大道
BBU安装位置
大楼1楼机房
RRU安装位置
RRU1位于大楼1楼机房； RRU2位于大楼3楼电井
RRU覆盖范围
RRU1覆盖1-2F； RRU2覆盖3-4F及电梯

1.3覆盖范围和覆盖方式
TD-SCDMA信号覆盖区域和GSM系统一致，覆盖范围: 大楼1F-4F及1部电梯。 考虑到目前该区域的信号状况 ,施工难度和业主建议,非覆盖区域确定为: 无。
2G以 BTS 为信源，3G以 BBU+RRU 为信源，分布为 无源 分布系统。

1.4具体测试项目
具体测试项目如下：

测试大项
测试子项
无线网络覆盖
室内信号外泄测试
室内覆盖业务信道覆盖测试
业务质量测试
语音业务质量
PS业务质量
切换成功率测试
CS12.2K切换成功率测试
23G互操作
23G重选、3G切换到2G
1.5测试报告中缩写术语解释
BLER B1ocK Error Rate 误块率
C/I Carrier to Interference (Ratio) 载波干扰比
DPCH Dedicated Physical Channel 专用物理信道
ISCP Interference Signal Code Power 干扰信号码功率
PCCPCH Primary Common Control Physical Channel 基本公共控制物理信道
RSCP Received Signal Code Power 接受信号码功率
RTWP Received Total Wideband Power 宽带接收总功率
SIR Signal Interference Ratio 信噪比
TCP Transmitted Code Power 码域发射功率
UE User Equipment 用户设备

二 3G网络测试概况
2.1站点（TD）信息
站名
站号
RNC ID
分布系统集成商
设计厂家
站点类型
常德市圣地温泉
61590
1812

小区
CID
扰码
频点
主载波
第一辅载波
第二辅载波
第三辅载波
1小区
61590
6
10055
10120
10112

2.2测试信息

本次测试区域为：圣地温泉
姓名：刘峥，黄亚华
测试号码：15115670443；15115670449
单位： 成都东讯
测试终端：大唐DTM8142（TD）
路测软件：NTAS Professional Tester（TD）
后台处理软件：NTAS Professional Analyzer 2.2（TD）
测试时间：2009年11月10日
2.3 TD-SCDMA测试指标汇总：

验收类别
测试项目
指标要求
结果
是否通过
PCCPCH信道
覆盖测试
PCCPCH-RSCP
>=-85dBm大于90%
86.81%
否
PCCPCH-C/I
>=-3dB大于90%
97.67%
是
呼叫建立成功率
> 98％
100%
是
AMR12.2K掉话率
< 2％
0%
是
平均呼叫建立时长
<8S（鉴权打开）
4.87s
是
下行BLER
<1%；
0.16%
是
PCCPCH信道外
泄强度测试
建筑外10米处接收到室内信号
≤－95dBm
%

比室外主小区低10dB的比例
大于90％
%

CS64K
呼叫建立成功率
> 98％
100%
是
AMR64K掉话率
< 1％
0%
是
平均呼叫建立时长
<8s（鉴权打开）
4.77s
是
平均图像显现时长
< 3s
有图像显示

下行BLER
<1%
0.49%
是
UE发射功率
< 10dBm的比例高于90％
52.06%
否
PS64K上传
FTP应用层上传速率
> 55kbps
61.3
是
FTP上传掉线率
<0.5%
0
是　
上行BLER
≤ 10%
5%
是
PS384K
FTP应用层下载速率
> 350kbps
380.0kbps　
是
FTP下载掉线率
<0.5%
0%
是　
下行BLER
≤ 10%
0.17%
是　　
HSDPA
FTP应用层下载速率
> 1Mbps（单用户使用情况下）

下行BLER
≤ 10%

室内外切换
AMR12.2K
切换成功率
> 98%
%

切换期间BLER
<1%
%

电梯内外切换
AMR12.2K
切换成功率 > 98%；
> 98%
%

切换期间BLER<1%；
<1%
%

地下停车场内外切换
切换成功率 > 98%；
> 98%
-
-
AMR12.2K
切换期间BLER<1%；
<1%
-
-

23G互操作
AMR12.2K
AMR12.2K23G切换成功率
> 98%　
%

3G->2G重选成功率
> 98%
%

2G->3G重选成功率
> 98%
%

2.4测试结果说明
1、CS：覆盖测试结果情况：由于3F的信号弱覆盖 ，导致RSCP>=-85dBm只有86.81%、C/I覆盖整体达标。CS64K测试的UE发射功率< 10dBm的比例只有52.06%。
2、PS：384业务测试结果情况：下载稳定；64业务测试结果情况：上传达标。
3、外泄测试: 由于1F的信号暂不达标，只能到整改后再进行补测。
4、室内外切换：由于1F的信号暂不达标，只能到整改后再进行补测。
5、电梯测试：在3F~4F的电梯口的切换正常，但由于1F~2F的信号覆盖太差，只能在整改后再进行切换测试，此外电梯VP打点需补测。
6、此外，外泄打点测试、大门的VP打点测试、RRU1的VP打点测试、1F~2F的平层语言打点测试、33G互操作、23G互操作均要进行补测。
2.5优化建议
由于圣地温泉站点的RRU1的发射口功率只有-80左右，导致1F~2F平均场强只有-95左右，出现弱覆盖，而后台显示RRU链路和运行情况均正常，导致了一系列的测试无法进行。建议在站点进行整改后对未完成的测试进行补测。
三 TD-SCDMA覆盖测试
3.1 PCCPCH信道覆盖
3.1.1 3F楼层 RRU-2
Pccpch Rscp>-85dBm的概率：
69.43%
Pccpch C/I>-3的概率：
96.2%
备注：

PCCPCH-RSCP覆盖情况轨迹图(3F~1)：

PCCPCH-RSCP覆盖情况轨迹图(3F~2)：

PCCPCH-RSCP覆盖情况轨迹图(3F~3)：

PCCPCH-C/I覆盖情况轨迹图(3F~1)：

PCCPCH-C/I覆盖情况轨迹图(3F~2)：

PCCPCH-C/I覆盖情况轨迹图(3F~3)：

PCCPCH-RSCP，PCCPCH-C/I覆盖统计结果(3F总表)：

3.1.2 4F楼层 RRU-2
Pccpch Rscp>-85dBm的概率：
100%
Pccpch C/I>-3的概率：
100%
备注：

PCCPCH-RSCP覆盖情况轨迹图：

PCCPCH-C/I覆盖情况轨迹图：

PCCPCH-RSCP，PCCPCH-C/I覆盖统计结果：

3.1.3 PCCPCH信道覆盖测试小结
1、1F-2F楼室内3G小区信号太差，建议查看该位置的无源器件是否松动或出现故障，查看是否出现RRU告警，查看RRU器件是否正常运行，若不是器件故障，建议检查传输线路是否出现故障。在机房位置发现RRU下面的发射功率只有-80左右。
2、3F出现弱覆盖区域，具体位置为出电梯后直走的房间（房间号为3902、3903、3904、3905、3906、3908、3909、3910，信号为-100左右）和出电梯右转的房间（房间号3912、3913、3918，信号-100左右；房间号3911、3915，信号-90左右）。此外，该楼层的信号不够稳定，在-80~-95之间波动。建议在弱覆盖区域查看天线发射功率是否正常，由于该层为包厢，信号衰减较大，建议适当增设天线。
3、4F无明显的弱覆盖区域，但手机信号不够稳定。建议检查无源器件的接口是否出现松动，检查天线口功率是否达标。
3.2 PCCPCH信道外泄强度测试
3.2.1信号外泄测试结果
PCCPCH RSCP<-95dBm的概率：
室外10米处室内PCCPCH RSCP 是否小于室外主覆盖小区10dB以上：

PCCPCH-RSCP覆盖情况轨迹图：

PCCPCH-RSCP覆盖统计结果：

补充说明：
由于RRU1覆盖1楼的信号太弱，只有-95左右，无法进行外泄测试，建议在该站点进行整改，1楼信号达标后再进行外泄测试。

3.3业务信道覆盖测试
3.3.1 CS64K业务覆盖测试
3.3.1.1 3F测试结果 RRU-2
BLER<2%的概率
33.65%
TX_POWER<10dBm的概率
71.45%

3F BLER覆盖情况轨迹图：

3F UE_TxPower覆盖情况轨迹图：

BLER，UE_TxPower覆盖统计结果：

3.3.1.2 电梯测试结果 RRU-2
BLER<2%的概率
94.07%
TX_POWER<10dBm的概率
67.64%

电梯BLER覆盖情况轨迹图：

电梯UE_TxPower覆盖情况轨迹图：

BLER，UE_TxPower覆盖统计结果：

3.3.1.5大门测试结果 RRU-1
BLER<2%的概率
%
TX_POWER<10dBm的概率
%

大门 BLER覆盖情况轨迹图：

大门 UE_TxPower覆盖情况轨迹图：

BLER，UE_TxPower覆盖统计结果：

补充说明：
由于RRU1覆盖1楼的信号太弱，只有-95左右，无法进行大门VP测试，建议在该站点进行整改，1楼信号达标后再进行大门VP测试。

3.4 业务质量测试
3.4.1 CS12.2业务质量测试
cs12.2k业务质量测试
AMR12.2k呼叫建立成功率测试
AMR12.2K呼叫建立成功率 > 98%；
AMR12.2K掉话率测试
AMR12.2K掉话率 < 2%

3.4.1.1 CS12.2K测试结果
测试分项
测试区域
呼叫次数
成功次数
掉话次数
呼叫建立成功率
掉话率
备注
CS12.2K业务
3F-4F
15
15
0
100%
0%

3.4.2 CS64业务质量测试
3.4.2.1 CS64K测试结果
测试分项
测试区域
呼叫次数
成功次数
掉话次数
呼叫建立成功率
掉话率
备注
CS64K业务
3F-4F
15
15
0
100%
0%

3.4.3 PS64K上传速率测试
PS64/64K上行平均传输速率
FTP应用层上传速率 > 55kbps
3.4.3.1 PS64K测试结果
统计项
RRU-2
3F
平均传输速率（Kbps）
61.3
平均传输速率指标:
55kbps

3F

3.4.4 PS38K下载速率测试
PS64/384K下载平均传输速率
FTP应用层下载速率 >350kbps

3.4.4.1 PS384K测试结果
统计项
RRU-2
3F
平均传输速率（Kbps）
380.0
平均传输速率指标:
350kbps

3F

3.4.5 PING时延测试
3.4.5.1 PING测试结果
业务类型
达标指标
包的大小
Ping包次数
Ping通次数
最长时延
最短时延
平均时延
PS128K流类
2S
500
100
100
0.64s
0.39s
0.47s
3.4.6切换成功率测试
3.4.6.1 切换测试结果
业务分类
切换区域
具体位置
切换发起次数
切换成功次数
切换成功率
备注
CS12.2K切换成功率

CELL1
3.4.7 23G互操作测试
3.4.7.1 23G互操作测试结果
业务分类
切换区域
发起次数
成功次数
成功率
备注
3G重选到2G

CELL1
3G切换到2G

CELL1
2G重选到3G

CELL1

3.4.8 站点测试总结
圣地温泉站点测试总汇
整体PCCPCH覆盖测试分析
RSCP≥-85dBm的覆盖率占 86.81 %，C/I≥-3dB的概率占 97.67%
业务类型
测试细项
测试结果

CS域
AMR12.2K呼叫成功率
100%
AMR12.2K掉话率
0%
CS64K呼叫成功率
100%
CS64K掉话率
0%
切换
AMR12.2K切换成功率
%
23G互操作
AMR12.2K23G切换成功率
%
3G->2G重选成功率
%
2G->3G重选成功率
%
PS域
PS64/64K下载速率
61
PS64/128K下载速率
122
PS64/384K下载速率
380
补充说明：
由于RRU1覆盖1楼的信号太弱，只有-95左右，无法进行大门切换和重选测试，建议在该站点进行整改，1楼信号达标后再进行大门切换和重选测试。

总结建议：
1、 由于圣地温泉站点的RRU1的发射口功率只有-80左右，导致1F~2F平均场强只有-95左右，出现弱覆盖，而后台显示RRU链路和运行情况均正常，导致了一系列的测试无法进行。建议在站点进行整改后对未完成的测试进行补测。需补测的项目具体为：电梯VP打点、外泄打点测试、大门的VP打点测试、RRU1的VP打点测试、1F~2F的平层语言打点测试、33G互操作、23G互操作。
2、 对覆盖3F的房间号为3902、3903、3904、3905、3906、3908、3909、3910、3912、3913、3918、3911、3915的房间进行无源器件的检查。此外，3F~4F的信号波动较大，检查无源器件的接口是否出现松动，检查天线口功率是否达标。由于该层为包厢，信号衰减较大，建议适当增设天线。
