FH型机械格栅使用说明书.doc

无锡市金迪环保技术有限公司 使用说明书

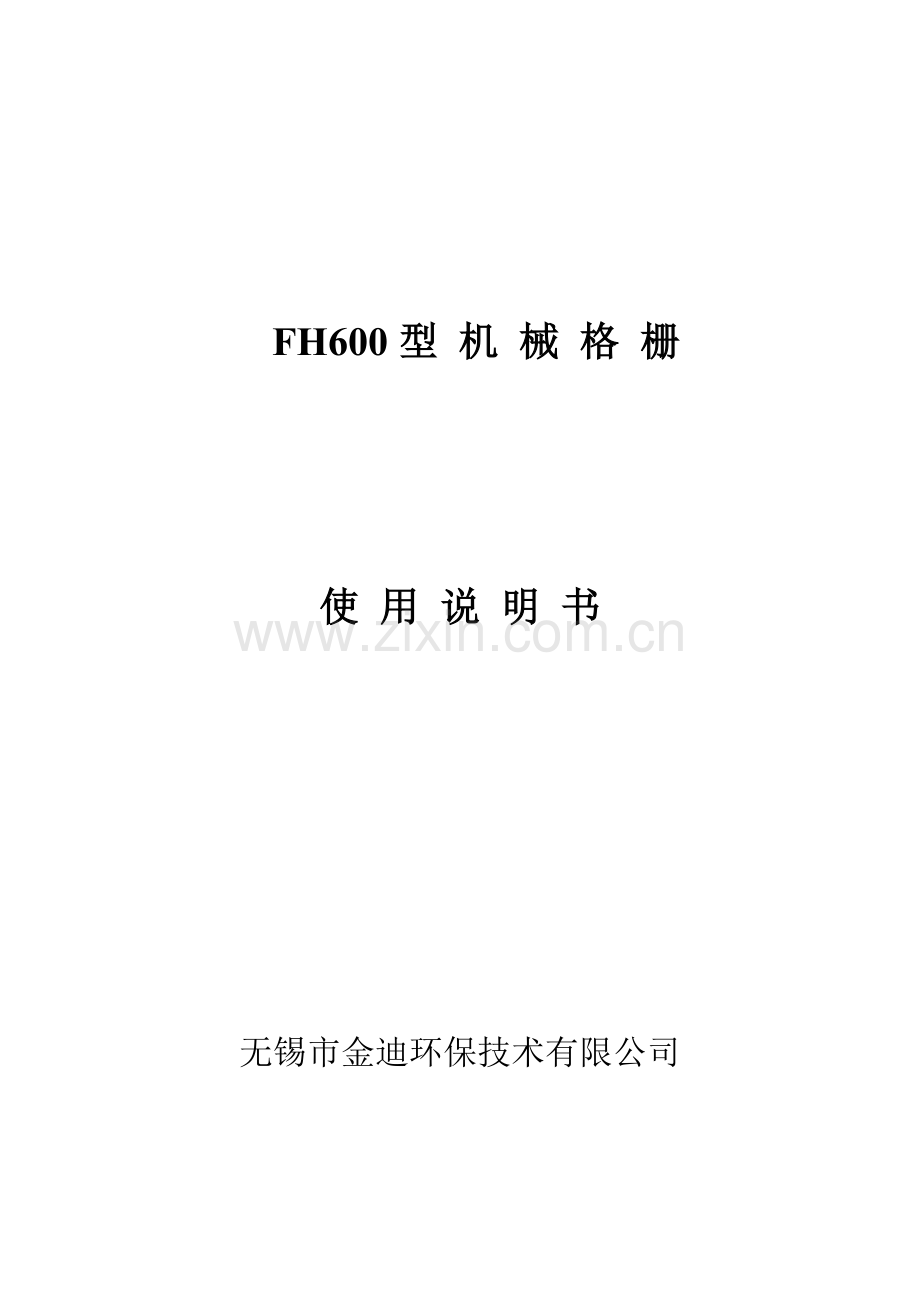

FH600型 机 械 格 栅

使 用 说 明 书

无锡市金迪环保技术有限公司

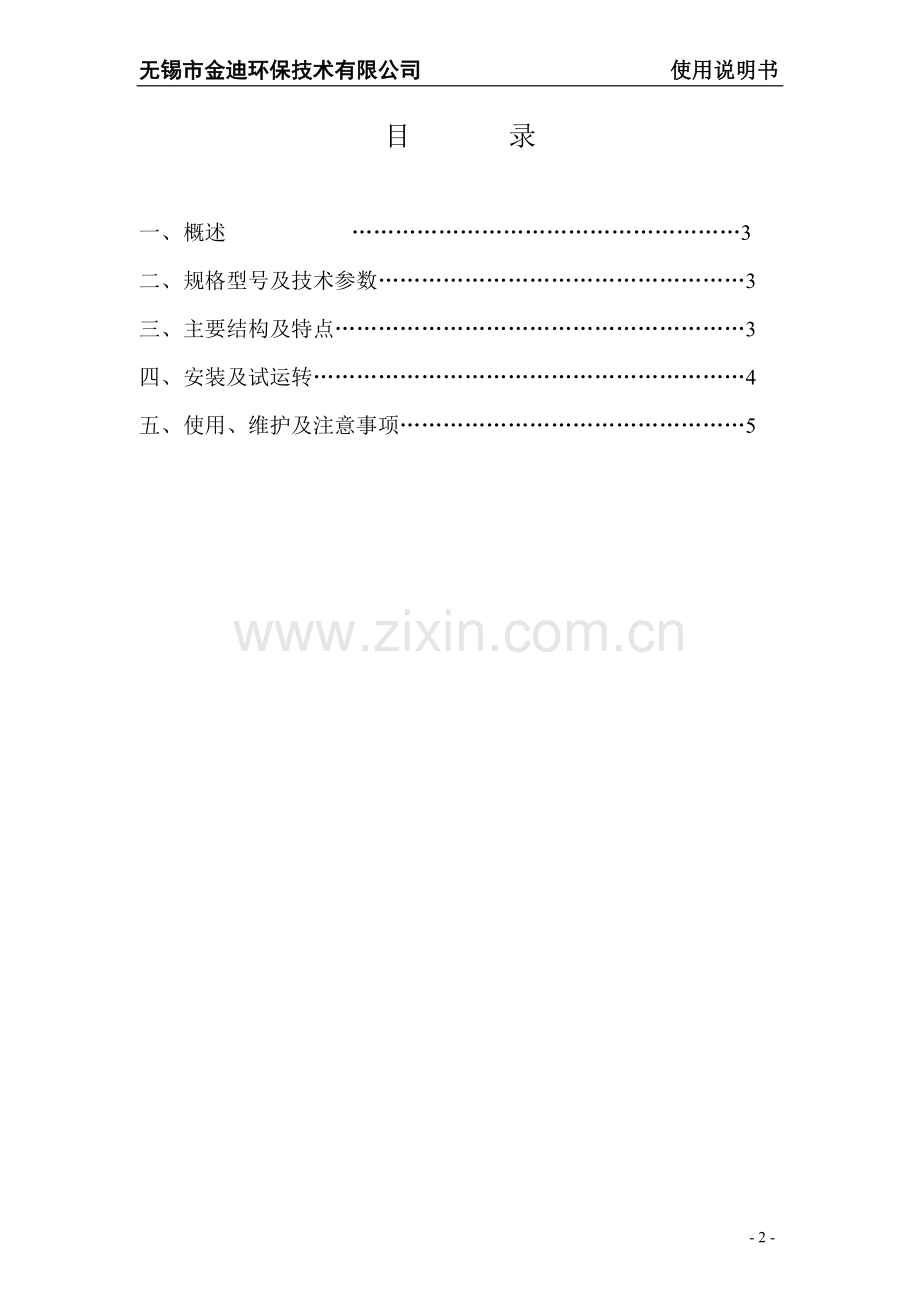

目 录

一、 概述 ………………………………………………3
二、 规格型号及技术参数……………………………………………3
三、 主要结构及特点…………………………………………………3
四、 安装及试运转……………………………………………………4
五、 使用、维护及注意事项…………………………………………5

一、 概述：
FH 型系列机械格栅主要用于清除市政或工业废水中的漂浮(悬浮)杂质，以保护水泵叶轮，减轻后续工序的处理负荷。该设备的主要特点是可以连续清除水中污物，且耙齿回转时产生相互运动，使其具有自动卸料功能。本设备不易堵塞、能耗低、噪音小、效率高。

二、 规格型号及技术参数：

参数 型号
FH500
FH600
FH700
FH800
FH1000
FH1200
FH1500
安装角度(α)
60°～80°
耙齿间隙(mm)
1、3、5、10、15、20
耙齿节距(mm)
100
电机功率(kw)
0.55
0.75
1.1
运动速度(m/min)
2.1
有效栅宽(mm)
340
440
540
640
840
1040
1340
设备宽度(mm)
500
600
700
800
1000
1200
1500
水槽宽度(mm)
600
700
800
900
1100
1300
1600
水槽深度(mm)
用户确定
排渣高度(mm)
1000

三、主要结构及特点：
FH型机械格栅由机架、驱动系统、导向系统、清洗系统、耙齿系统等组成。
机架为不锈钢，导向系统的传动轮轴、清洗轴系和耙齿系统穿杆、内外传动链片、耙齿等采用不锈钢材质，从而提高了耐腐蚀性能。驱动系统中减速机输出设置了安全销，过载时可保护设备免受损坏。
设备运行时，减速机带动链轮转动，链轮带动耙齿系统作回转运动，组成耙齿系统的耙齿将水中杂物连续地捞出水面。当运动到机架上部时，耙齿上的杂物一部分在耙齿相对运动时靠自重下落，另一部分靠清洗系统的转刷将其刮落。这样周而复始的运行，使水槽内的杂物不停地被分离出来，从而使污水得到初步净化及达到保护后续设备的目的。
该设备采用三相交流电源，电压为380V，50Hz，电机防护等级IP55(户外型)。

四、 安装及试运转
在安装该设备之前，应检查混凝土格栅井的实际尺寸是否与设计图相符。如有差异，应修正后再次检查。检查无误后方可进行设备安装。
设备吊装时，应利用设备上的起吊孔联结钢丝绳，以免造成设备损坏。该设备插入格栅井后，应检查设备安装位置是否正确，检查无误应立即使其固定座与预埋钢板焊接固定。如有土建标高误差，应在固定座下垫设相应厚度的钢板后焊接牢固或凿去多余的混凝土。格栅安装后应保证格栅安装角度正确，检查设备底部与混凝土井底紧贴，有必要的话，应在设备底部灌浆填缝，以免运行时，水中杂质在设备底部流失。
应检查设备侧面的橡胶板状态。橡胶板应向进水端前翻，并与格栅井侧面紧贴。如有因土建误差造成贴合不好，应处理混凝土表面。
上述工作结束并经检查无误后，即可安装控制柜。先将控制柜安装用角钢与机架上的安装孔用紧固件连接牢固，再将控制柜用紧固件与角钢上的安装孔牢固连接。然后连接控制柜与电机之间的电缆。电缆与电机、控制柜联结处均用电缆防水接头密封连接。
设备调试使用前应检查减速机及各轴承润滑是否符合要求。摆线针轮减速机内应按减速机说明书要求加入润滑油。各轴承应用黄油枪加入锂基润滑脂。
接电后即可进行设备调试。初始，应点动按钮，观察其运行方向是否正确，各传动部件是否转动灵活；正常后进行空负荷运行，时间不少于2小时；接着进行不少于24小时的负荷运行，并检查各轴承的温升，温升不大于40℃。

五、 使用、维护及注意事项：
定期给减速机、轴承等各旋转部件加注润滑油、脂；减速机为油润滑，应保持油位；电动机轴承及转动轴承用锂基润滑脂润滑。
设备正常运行后，应对设备定期检修。确保驱动链条和传动链条处于合适的张紧状态，及时更换损坏的安全销、耙齿、尼龙清洗刷 、轴承等易损件。每年大修一次。
