XRNP2电压互感器保护用高压限流熔断器
产品用途
本产品使用于户内交流50Hz，额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。(通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1)。

XRNP2电压互感器保护用高压限流熔断器
产品型号

XRNP2电压互感器保护用高压限流熔断器
基本参数
型号
额定电压(KV)
额定电流(KA)
开断能力(KA)
XRNP1-12/-50
12(10)
0.2,0.5,1,2,3.15
50
XRNP1-40.5/-31.5
40.5(35)
0.2,0.5,1,2,3.15
50
XPNR1-24/-50
24(20)
0.2,0.5,1,2,3.15
50

XRNP2电压互感器保护用高压限流熔断器

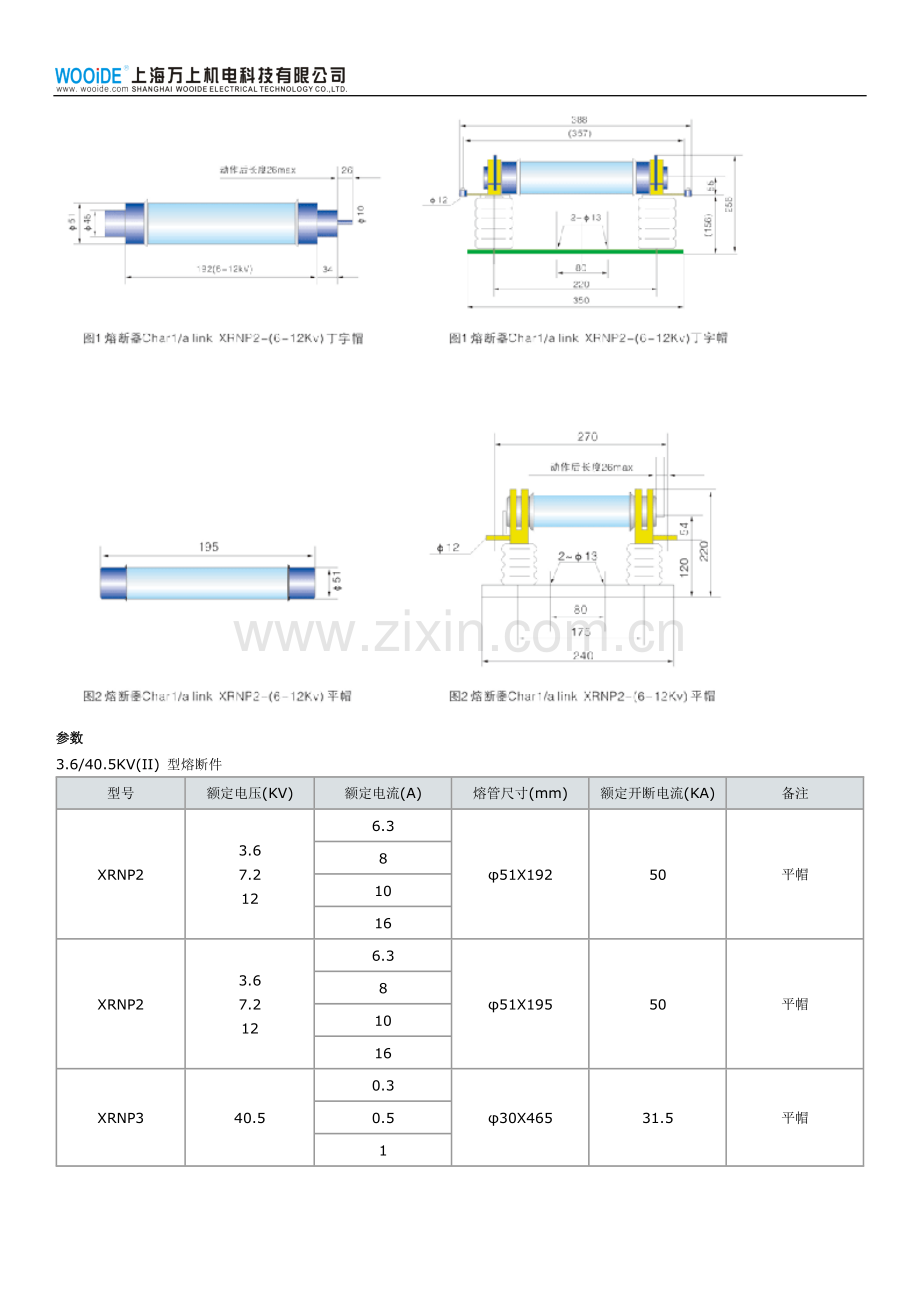

外型及安装尺寸
XRNP2电压互感器保护用高压限流熔断器
熔断器的选用

参数
3.6/40.5KV(II) 型熔断件
型号
额定电压(KV)
额定电流(A)
熔管尺寸(mm)
额定开断电流(KA)
备注
XRNP2
3.6
7.2
12
6.3
φ51X192
50
平帽
8
10
16
XRNP2
3.6
7.2
12
6.3
φ51X195
50
平帽
8
10
16
XRNP3
40.5
0.3
φ30X465
31.5
平帽
0.5
1
2
3.15
5
XRNP6
40.5
0.3
φ40X440
31.5
平帽
0.5
1
2
3.15
5
