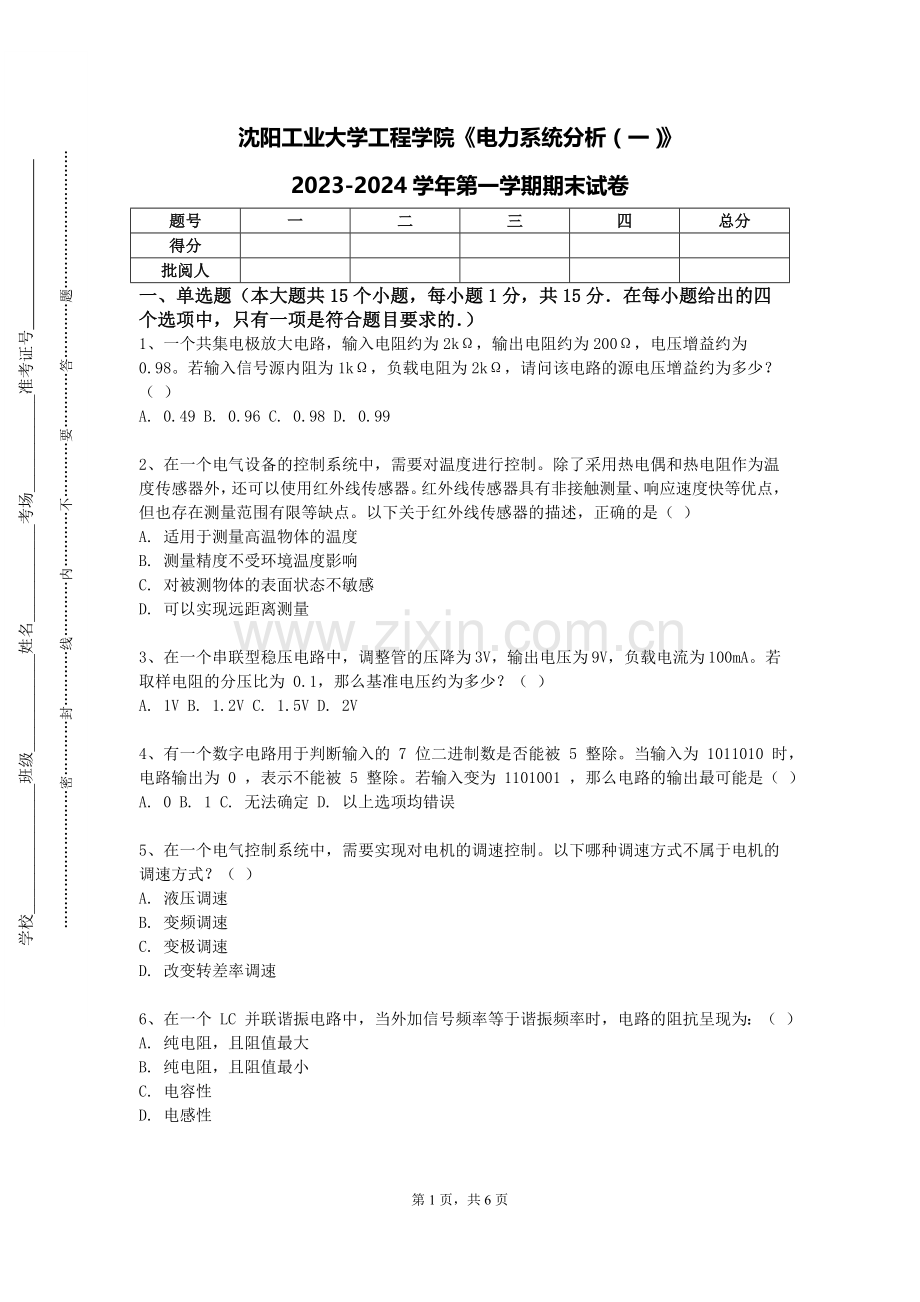

沈阳工业大学工程学院《电力系统分析（一）》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、一个共集电极放大电路，输入电阻约为2kΩ，输出电阻约为200Ω，电压增益约为0.98。若输入信号源内阻为1kΩ，负载电阻为2kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.49 B. 0.96 C. 0.98 D. 0.99

2、在一个电气设备的控制系统中，需要对温度进行控制。除了采用热电偶和热电阻作为温度传感器外，还可以使用红外线传感器。红外线传感器具有非接触测量、响应速度快等优点，但也存在测量范围有限等缺点。以下关于红外线传感器的描述，正确的是（ ）
A. 适用于测量高温物体的温度
B. 测量精度不受环境温度影响
C. 对被测物体的表面状态不敏感
D. 可以实现远距离测量

3、在一个串联型稳压电路中，调整管的压降为 3V，输出电压为 9V，负载电流为 100mA。若取样电阻的分压比为 0.1，那么基准电压约为多少？（ ）
A. 1V B. 1.2V C. 1.5V D. 2V

4、有一个数字电路用于判断输入的 7 位二进制数是否能被 5 整除。当输入为 1011010 时，电路输出为 0 ，表示不能被 5 整除。若输入变为 1101001 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 无法确定 D. 以上选项均错误

5、在一个电气控制系统中，需要实现对电机的调速控制。以下哪种调速方式不属于电机的调速方式？（ ）
A. 液压调速
B. 变频调速
C. 变极调速
D. 改变转差率调速

6、在一个 LC 并联谐振电路中，当外加信号频率等于谐振频率时，电路的阻抗呈现为：（ ）
A. 纯电阻，且阻值最大
B. 纯电阻，且阻值最小
C. 电容性
D. 电感性

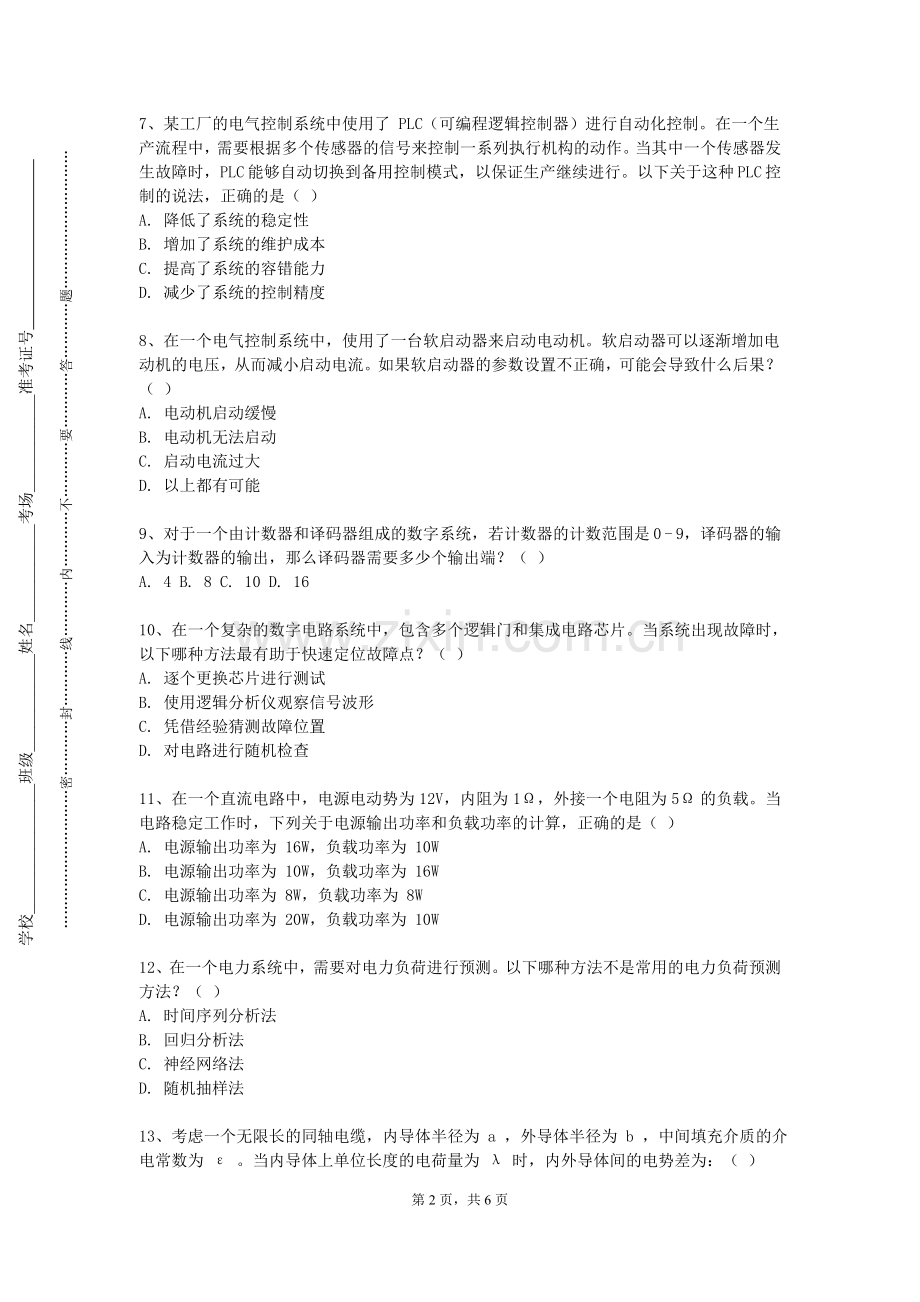

7、某工厂的电气控制系统中使用了 PLC（可编程逻辑控制器）进行自动化控制。在一个生产流程中，需要根据多个传感器的信号来控制一系列执行机构的动作。当其中一个传感器发生故障时，PLC 能够自动切换到备用控制模式，以保证生产继续进行。以下关于这种 PLC 控制的说法，正确的是（ ）
A. 降低了系统的稳定性
B. 增加了系统的维护成本
C. 提高了系统的容错能力
D. 减少了系统的控制精度

8、在一个电气控制系统中，使用了一台软启动器来启动电动机。软启动器可以逐渐增加电动机的电压，从而减小启动电流。如果软启动器的参数设置不正确，可能会导致什么后果？（ ）
A. 电动机启动缓慢
B. 电动机无法启动
C. 启动电流过大
D. 以上都有可能

9、对于一个由计数器和译码器组成的数字系统，若计数器的计数范围是 0 - 9，译码器的输入为计数器的输出，那么译码器需要多少个输出端？（ ）
A. 4 B. 8 C. 10 D. 16

10、在一个复杂的数字电路系统中，包含多个逻辑门和集成电路芯片。当系统出现故障时，以下哪种方法最有助于快速定位故障点？（ ）
A. 逐个更换芯片进行测试
B. 使用逻辑分析仪观察信号波形
C. 凭借经验猜测故障位置
D. 对电路进行随机检查

11、在一个直流电路中，电源电动势为 12V，内阻为 1Ω，外接一个电阻为 5Ω 的负载。当电路稳定工作时，下列关于电源输出功率和负载功率的计算，正确的是（ ）
A. 电源输出功率为 16W，负载功率为 10W
B. 电源输出功率为 10W，负载功率为 16W
C. 电源输出功率为 8W，负载功率为 8W
D. 电源输出功率为 20W，负载功率为 10W

12、在一个电力系统中，需要对电力负荷进行预测。以下哪种方法不是常用的电力负荷预测方法？（ ）
A. 时间序列分析法
B. 回归分析法
C. 神经网络法
D. 随机抽样法

13、考虑一个无限长的同轴电缆，内导体半径为 a ，外导体半径为 b ，中间填充介质的介电常数为 ε 。当内导体上单位长度的电荷量为 λ 时，内外导体间的电势差为：（ ）
A. λ / (2πε) ln(b/a)
B. λ / (πε) ln(b/a)
C. 2λ / (πε) ln(b/a)
D. λ / (2πε) (b - a)

14、对于一个采用状态编码的时序电路，若状态数量为 6 个，使用二进制编码和格雷码编码分别需要多少位？（ ）
A. 3 位和 3 位
B. 3 位和 4 位
C. 4 位和 3 位
D. 4 位和 4 位

15、在一个电气设备的安装过程中，需要进行接地电阻的测量。以下哪个仪器可以用于接地电阻的测量？（ ）
A. 万用表
B. 兆欧表
C. 接地电阻测试仪
D. 示波器

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、在电力系统的无功补偿规划中，需要考虑的因素有（ ）
A. 负荷分布
B. 电网结构
C. 电压水平要求
D. 经济性

2、在数字电子技术中，以下哪些因素会影响数字电路的性能？（ ）
A. 电源电压的稳定性 B. 逻辑门的传输延迟 C. 布线的合理性 D. 环境温度的变化

3、对于电子系统中的音频编解码技术，以下哪些标准是常见的？（ ）
A. MP3
B. AAC
C. WAV
D. FLAC

4、对于电子电路中的反馈，以下哪些说法是正确的？（ ）
A. 正反馈可以使电路产生自激振荡
B. 负反馈可以提高电路的稳定性
C. 反馈可以改变电路的增益
D. 反馈可以改善电路的频率响应

5、在模拟乘法器的应用电路中，以下哪些可以用于实现混频？（ ）
A. 上变频 B. 下变频 C. 中频变换 D. 射频变换

6、以下关于电力系统中的暂态稳定分析方法，正确的有（ ）
A. 等面积定则
B. 时域仿真法
C. 直接法
D. 频域法

7、在电动力学中，以下哪些是麦克斯韦方程组所包含的方程（ ）
A. 高斯定律 B. 安培 - 麦克斯韦定律 C. 法拉第电磁感应定律 D. 磁场的高斯定律

8、在工厂的电气控制系统中，以下哪些元件可以实现逻辑控制？（ ）
A. 继电器
B. 接触器
C. 可编程逻辑控制器（PLC）
D. 工业计算机

9、在功率放大器的散热设计中，以下哪些因素需要考虑？（ ）
A. 功率管的功耗 B. 散热器的材料和面积 C. 环境温度 D. 通风条件

10、对于数字电路的设计流程，以下哪些步骤是常见的？（ ）
A. 需求分析 B. 逻辑设计 C. 电路实现 D. 性能测试

11、在数字电路的测试向量生成中，以下哪些方法是常用的？（ ）
A. 基于算法的生成 B. 基于模型的生成 C. 随机生成 D. 手动编写

12、以下哪些是变频器的基本组成部分？
A. 整流单元
B. 逆变单元
C. 控制单元
D. 制动单元

13、以下关于电磁波的频谱，描述恰当的有（ ）
A. 包含不同频率的成分 B. 不同频段有不同的应用 C. 频谱宽度与信号的时变性有关 D. 频谱是固定不变的

14、以下关于电力系统中的配电网自动化的描述，正确的有（ ）
A. 可以提高供电质量
B. 实现故障的快速定位和隔离
C. 优化配电网的运行方式
D. 降低运维成本

15、在数字信号的传输中，以下哪些技术可以提高传输质量？（ ）
A. 编码纠错 B. 均衡技术 C. 调制解调 D. 信号放大

三、简答题（本大题共5个小题，共25分)
1、（本题5分）解释静磁场能量的表达式及其推导过程。

2、（本题5分）简述电气控制系统中电气原理图和接线图的区别。

3、（本题5分）阐述电气控制中降压启动的常见方式及适用条件。

4、（本题5分）说明电气控制中如何进行电气系统的性能测试和评估。

5、（本题5分）描述如何实现一个数字信号的检错编码电路。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）在一个大型光伏电站中，部分光伏组件的输出功率明显低于预期。请分析可能的原因，如组件质量问题、阴影遮挡、连接故障、温度影响等，并说明应如何通过检测设备和数据分析来定位和解决这些问题，以提高电站的整体发电效率。

2、（本题10分）某工厂的电气设备进行节能改造后，虽然能耗有所降低，但部分设备出现了运行不稳定的情况。请分析节能改造对设备运行稳定性的影响因素，如设备参数变化、控制策略调整等，并提出解决设备不稳定问题的措施，以实现节能与稳定运行的平衡。

3、（本题10分）某工厂的电气设备节能改造后，运行成本并未明显降低。分析可能的原因，如节能措施效果不佳、设备运行管理不善等，并提出进一步优化的建议。
