1024F说明书(双面小本).doc

《VERY GOOD》 深圳市威固特洗净设备有限公司
系列超声波清洗机、工业纯水机、工业冷水机
清洗无限 发展无限

深圳市威固特洗净设备有限公司
SHENZHEN VERYGOOD CLEANING EQUIPMENT CO.,LTD.
产 品 保 修 证 书
——威固特系列产品
客户名称：
地 址：
电 话：
产品名称：单槽超声波清洗机VGT-1024F
数 量：壹台
保修说明:
1/设备按发票（或送货单）上购买日起，享有一年的保修服务；
2/保修期内，因产品质量问题所损坏的一切零部件可免费更换。（耗材除外如：加热板等）；
3/保修卡是您的设备在使用中出现故障，寻求维修时必须具备的。请妥当保管；
4/保修期内，凡属于下述情况，修理后收取维修费：
4-1/用户使用不当或自行改装本产品；
4-2/安装后，因用户人为面造成的故障或损坏；
4-3/因意外灾难事故（水灾、火灾、煤气事故等）；
4-4/非我公司设备维修员修理后出现故障；
5/您的设备如需上门服务，那么本公司将视路程远近、交通是否方便，考虑是否收取交通费，如果不能接受这个费用，可以与本公司协商确定；
6/如果你的设备包装内无购机发票（或送货单），请及时与本公司联系；
7/需要维修时，请传真保修卡给我司，修理人员到达你处，请出示保修卡和购机发票（或送货单）；
8/凡无发票（或送货单）或超过保修期，则酌情收取维修费和零件费；
9/有在保修期内经本公司修理后，三个月内发生同一部件，同一故障现象时（不包括耗材），本公司负责免费维修；
10/欢迎对我们的产品质量和售后服务提出宝贵的意见。

供应商：深圳市威固特洗净设备有限公司
SHENZHEN VERYGOOD CLEANING EQUPIMENT.,LTD

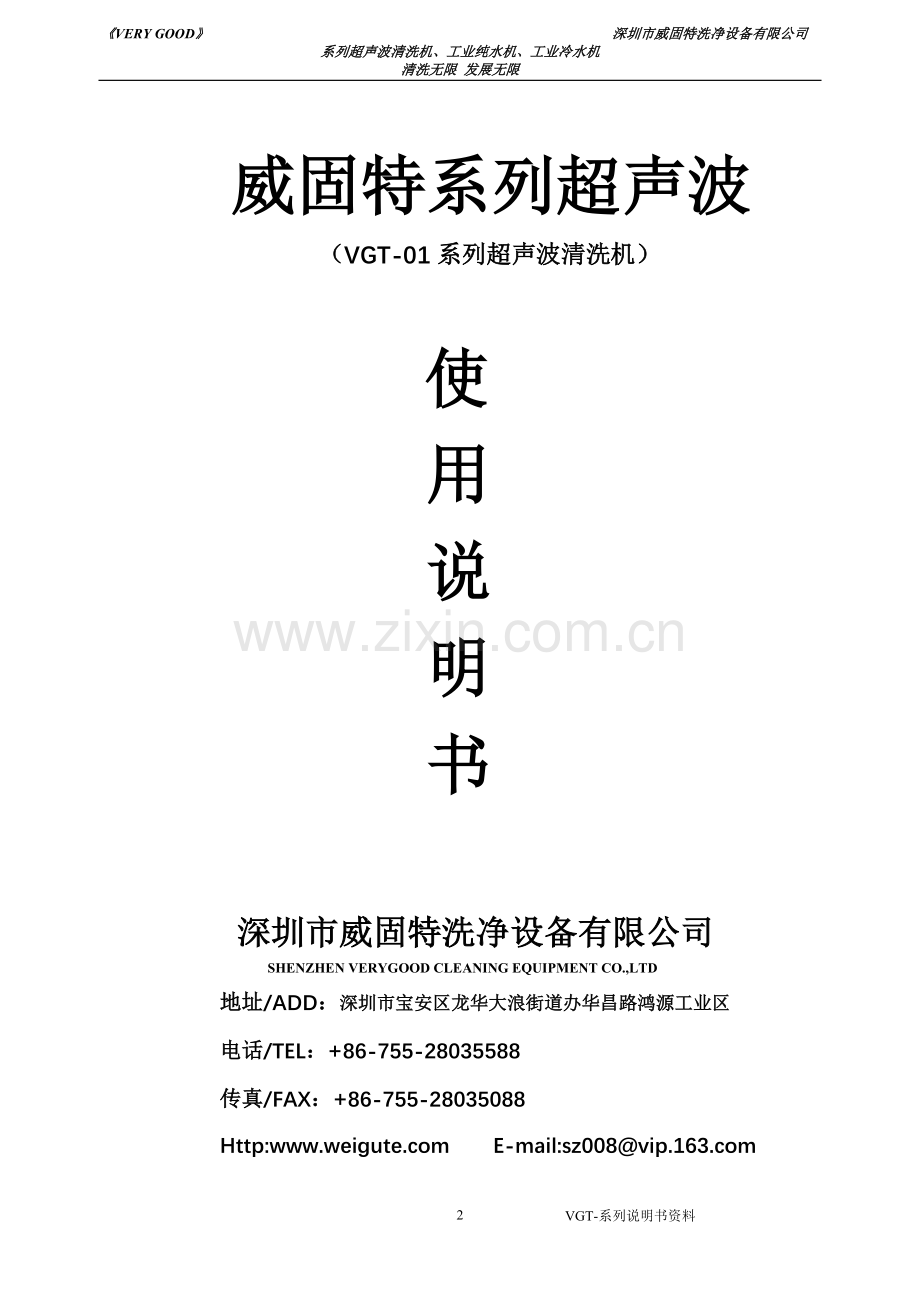

威固特系列超声波
（VGT-01系列超声波清洗机）

使
用
说
明
书

深圳市威固特洗净设备有限公司
SHENZHEN VERYGOOD CLEANING EQUIPMENT CO.,LTD
地址/ADD：深圳市宝安区龙华大浪街道办华昌路鸿源工业区
电话/TEL：[phone]
传真/FAX：[phone]
Http: E-mail:sz008@

目 录

1、公司简介·································· 6
2、重要提示·································· 7
3、概述.····································· 10
4、超声波清洗的基本原理及特点·················10
5、VGT-01系列清洗机的结构特点·················11
6、VGT-01系列清洗机的主要技术参数·············11
7、操作说明··································· 12
8、使用注意事项 ·······························12
9、维护与保养 ·································9
10、异常与故障及对策 ··························9
11、产品清单 ·································5
12、产品合格证·································4
13、产品保修证书·······························1

产 品 合 格 证
Quality certificate

名 称：单 槽 超 声 波 清 洗 机
Name：SERIES STANDARD ULTRASONIC CLEANER

编 号：
Type：

质 量 检 测：NO.078
Quality Inspect：NO.078

WE,THE MANUFACTURER,HEREBY CERTIFY THAT THIS GOODS HAVE BEEN INSPECTED AND TO BE IN GOOD QUALITY!
作为制造商，我们在此声明本产品经检验确认质量合格！

产品清单

工程名称：单槽超声波清洗机 生产编号：
序号
编号
名 称
材料
数 量
备注
1

超声波清洗机

1台

2

以下空白

产品型号：VGT-1024F
产品数量： 1 台

公司简介

深圳市威固特洗净设备有限公司，是一家秉承固特（香港）实业有限公司成功经营理念，集超声波清洗机、工业纯水机、工业冷水机、超声波塑焊机的研究开发、设计生产、销售服务于一体的高新技术企业。
公司设有清洗机、纯水机、冷水机、塑焊机、营销及售后服务等五个事业部。公司技术力量雄厚，各事业部均有二名以上高级工程师担纲研发设计或技术指导，生产部门则拥有大量的高级技师和熟练工人。在设计与生产上，注重了解行业动态，吸收欧美等发达国家的先进技术，不断革新改进；在核心部件的选用上，全部采用国外著名厂家提供的元器件，极大满足客户高品质的需求。
公司与香港理工大学、华南理工学院等专门院校建立的研发成果转化的良好互动关系，则强有力地保障了最新科研成果支持与技术储备及升级。
公司分别为客户建立服务档案，实行定期客户回访制度；并在香港、东莞、南昌、福州、温州等地设有分支机构，建立了便捷的售后服务系统。
深圳市威固特洗净设备有限公司，拥有经验丰富的管理团队、具备成熟的经营管理理念、雄厚的技术力量、领先的技术开发平台，在固特（香港）实业有限公司的强力支持之下开拓进取、技术领先、诚信经营；以优质的产品、合理的价格、竭诚的服务、热情忠实地与新老客户合作，共谋发民展、共创美好明天！

重要提示

1、本机为高频设备。超声波清洗缸体同发生器间连线为高频屏蔽线。若因连线太短致而影响工作，我司建议：请不要自行接线，方便的话请找专业电工处理或同我们业务员电话咨询；
2、因超声波清洗需要，本机提供一套完整的加热恒温系统。接通电源时，请严格按照线上标识连接（请务必接地）；温度设置时，最好不要超过
100℃；
3、为能更合理地使用超声波清洗机、尽可能长的延长本机寿命，请正确、及时对本机进行必要的维护。维护时，请参照“维护守则”；

8-1-4/功率管是否有损坏。
8-2/超声波弱： 8-2-1/换能器是否受潮（振板进水）；
8-2-2/发生器功率管是否正常；
8-2-3/电源电压是否过低；
8-2-4/工艺温度、清洗剂是否合适。
8-3/漏电：（拔出高频插头，区分是机身/发生器故障，检查绝缘情况）
8-3-1/电源线路是否受潮，电源电压是否经常性大幅波动；
8-3-2/机器是否受潮、受腐蚀；
8-3-3/各部件电缆线管是否有外部损伤，脱落、断开；
8-3-4/发热板是否烧毁或击穿。
8-3-5/接地是否良好；
8-4/如客户不能自已解决的故障，请送回本公司或本公司派员工去修理。
8-4/加热失效：检查该槽发热板、线是否烧坏，相应的继电器是否损坏及微动开关档块位置是否正确；
8-5/清洗液、蒸汽溢出缸面：冷气机是否工作正常，制冷系统是否有故障；
8-6/若发现超声波异常，可拧下高频插头，用万用表10K档检查换能器入端电阻，阻值应在1MΩ以上，并可观察到万用表指针由于换能器充放电微幅摆动；若换能器极间电阻值小于1MΩ，可能有个别换能器损坏，应立即停止使用并通知本公司派员维修；

Ø 电源电压变化若超出设备允许范围,应暂停使用（最好能配置相应的稳压器）；
Ø 换能器如受潮湿、污染造成漏电短路，或因受撞击而破裂，掉振头 等故障，需送回本公司修理；
Ø 如发现超声效果突然变得较微弱，则可能是超声线路板发生故障，
应检修正常后再使用；严禁频繁开、关超声波（间隔应在1分钟以上），以名功率器件浪涌电流过大损坏。开启超声波开关时应注意发生器散热风扇是否运转正常，否则易因过热损坏器件；
Ø 各种不同的清洗介质有不同的空化活跃温度，选用时宜按实际工艺 要求适当选择清洗温度、时间，以利于提高清洗效果
七、维护与保养
7-1/定期清理污垢及其它附着物，保持机体、缸面洁净，不受潮；
7-2/定期清扫地面，使机器周围排、给水通畅，避免淤积水；
7-3/定期检查机体接地情况，换能器绝缘电阻值（正常≥5MΩ以上），当绝缘值过低时，应考虑避免不利的环境因素的作用，并采取干燥措施；
7-4/保持环境良好通风，避免水蒸汽、粉尘经过超声波发生器；
7-5/本机应专人使用维护，避免不熟悉情况者违规操作；每三个月可使用毛刷和压缩空气清除超声波线路板上的积尘，以免形成电路故障；
八、异常与故障对策
8-1/没有超声波：8-1-1/检查电源电压时否符合；
8-1-2/线头及开关是否有松动；
8-1-3/保险管是否有烧坏；
一 概述
VGT-01系列超声波清洗机是本公司开发生产的系列化产品之一。它以水基溶剂作为超声波清洗介质，具有超声功率强劲、清洗工艺简单、快捷高效；适用于实验室、生产车间批量作业，广泛应用于清洗各类机动车量零部件、液压气动组件、机械轴承、管件、阀门、电镀件、五金抛光件及以下各行业的除油、除腊、除污垢、灰尘、指纹等清洗工艺：
Ø 电子：计算机零部件、打印头、半导体、光学镜片、电真空零件磁性材料等电子类产品；
Ø 轻工：钟表零件、照相机零件、玻璃制品、眼镜部件等；
Ø 卫生：各种医疗保健器械、药品器具、容器等；
Ø 化工：化学试剂容器、化学纤维喷头、喷丝板、密封容器等；
Ø 工艺：珠宝首饰、金属饰品、工艺品等；
Ø 五金：刀具量具、硬质合金工具、金钢砂筛网、不锈钢餐具、各种冲压抛光件等；
二、超声波清洗的基本原理及特点
利用超声波发生器产生高于20KHZ的高频电流，通过超声波换能器的压电效应转换成相同频率的机械波，以超声波的形式密集地沿换能器轴心纵向传播入清洗液中，并在清洗液中产生数以万计的微小气泡，这些气泡核在超声波纵向传播的负压区形成及生长，而在正压区迅速破裂。这种微小气泡的形成、生长及迅速破裂的过程称为空化现象。在空化现象发生时，微小气泡从产生、生长及迅速破例的瞬间形成超过1000个大气压的瞬时高压，连续不断的瞬时高压就像一连串的小爆炸不断地轰击清洗物表面，使物体表面、缝隙及盲孔中的附着物污垢迅速剥落，这种空化侵蚀效应的作用就是超声波清
洗的基本原理。配合清洗剂的使用，达到快速清除污垢之目的。
由超声波在清洗剂中产生的空化效应可知，超声波清洗具有以下特点：
1/超声波清洗对不规则表面、多孔、狭缝、细孔、盲孔、沟槽之类物
品的清洗特别有效；
2/清洗效率高，一般被清洗件的清洗时间为数10秒至5分钟；
3/以水或水基溶剂清洗，清洗效果好，低成本，减少环境污染，改善车间生产环境。
三、VGT-01系列清洗机的结构特点
VGT-01型系列超声波清洗机结构示意图、电路图（附后）；
VGT-01 型系列超声波清洗机为全不锈钢结构，采用美国、日本、瑞士进口优质材料，结构紧凑，操作简单，使用方便。
四、主要技术参数þ
型号
规 格
VGT-1004□
VGT-1006c
VGT-1012c
VGT-1018□
VGT-1024þ
超 声 波 功 率
200W
300w
600W
900W
1200W

超 声 波 频 率
28KHZ
28KHZ
80KHZ
28KHZ
40KHZ
内槽尺寸（L×W×Hmm）
300×280×150

280×210×210
380×300×310
470×340×360
600×400×300
外形尺寸（L×W×Hmm）

430×350×370

640×480×530

换 能 器 数 量
4套
6套
12套
18套
24套

加 热 功 率

600W
2KW
3X1000W
3KW
电 源 电 压
220VAC
220VAC
220VAC
3-220VAC
3-220VAC
注：型号内容画“√”的为客户所购买设备。
若客户有特别需要，请电话告知或在订货时特别注明！
五、操作说明
1、在清洗槽内注入洁净水，直至离缸面约100mm为宜，并根据清洗物的污垢性质添加适当的洗净剂；
2、将清洗机温控器和超声源、电源开关置“关（OFF）”位置；
3、将清洗机加热电源线和超声波电源线分别接至该机所要求的电源；
4、将温控开关置于所需温度，等温度达到温度要求时，打开超声波开关，
将清洗对象放入清洗槽内，即可进行清洗作业。
六、注意事项
在机器使用过程中，如不按规定而把机器放置在潮湿或有腐蚀性气体、粉尘等环境下，较易引起换能器和超声波线路及其它故障，从而影响到正常的生产安排及计划。高Q值压电陶瓷芯片和电热器件如受潮湿、水蒸汽、导电粉尘、油污污染及外力剧烈撞击，则会引起绝缘下降、产生漏电、短路、脱落、陶瓷晶片开裂等故障；超声波线路板如受潮湿、水蒸汽、腐蚀性气体、导电粉尘侵袭，电源电压大幅波动等影响，则会引起元器件打火、元器件 脚被腐蚀、功放器件被击穿、烧毁等故障。因此，在使用过程中应注意：
*清洗机在运输和安装过程中要小心轻放，切不可施以重压或强烈振动；
Ø 禁止清洗机槽内无清洗液或清洗液面未达到要求的情况下启动加热器和超声源，以免损坏发热板和换能器；
Ø 防止硬物冲击和强烈振动，勿将工件直接置于缸底表面（被清洗物不能直接放在槽底（超声波辐射面）清洗）；
Ø 使用过程中勿使清洗液溢出缸面，禁止用水冲洗面板，以免水溅入
振头或线路板，引起故障，危及生产安全；特别在阴雨、潮湿工作环境中应常将附着的水珠、潮气吹干，保持超声波电源的通风与干燥；若有物体或工件跌落超声波清洗槽内，应及时取出，否则会磨损缸底；
Ø 勿将机器置于潮湿不通风，易燃易爆环境下使用；
14
