山东电子职业技术学院《自动控制原理B实验》2023-2024学年第一学期期末试卷.doc

站名： 年级专业： 姓名： 学号：
凡年级专业、姓名、学号错写、漏写或字迹不清者，成绩按零分记。
…………………………密………………………………封………………………………线…………………………

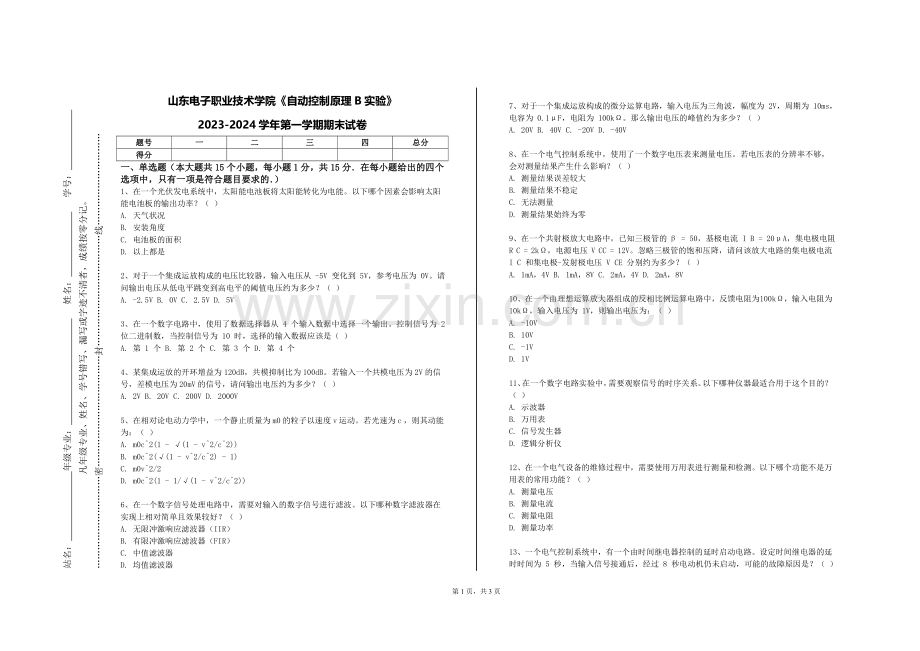

山东电子职业技术学院《自动控制原理B实验》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个光伏发电系统中，太阳能电池板将太阳能转化为电能。以下哪个因素会影响太阳能电池板的输出功率？（ ）
A. 天气状况
B. 安装角度
C. 电池板的面积
D. 以上都是

2、对于一个集成运放构成的电压比较器，输入电压从 -5V 变化到 5V，参考电压为 0V。请问输出电压从低电平跳变到高电平的阈值电压约为多少？（ ）
A. -2.5V B. 0V C. 2.5V D. 5V

3、在一个数字电路中，使用了数据选择器从 4 个输入数据中选择一个输出。控制信号为 2 位二进制数，当控制信号为 10 时，选择的输入数据应该是（ ）
A. 第 1 个 B. 第 2 个 C. 第 3 个 D. 第 4 个

4、某集成运放的开环增益为120dB，共模抑制比为100dB。若输入一个共模电压为2V的信号，差模电压为20mV的信号，请问输出电压约为多少？（ ）
A. 2V B. 20V C. 200V D. 2000V

5、在相对论电动力学中，一个静止质量为 m0 的粒子以速度 v 运动。若光速为 c ，则其动能为：（ ）
A. m0c^2(1 - √(1 - v^2/c^2))
B. m0c^2(√(1 - v^2/c^2) - 1)
C. m0v^2/2
D. m0c^2(1 - 1/√(1 - v^2/c^2))

6、在一个数字信号处理电路中，需要对输入的数字信号进行滤波。以下哪种数字滤波器在实现上相对简单且效果较好？（ ）
A. 无限冲激响应滤波器（IIR）
B. 有限冲激响应滤波器（FIR）
C. 中值滤波器
D. 均值滤波器

7、对于一个集成运放构成的微分运算电路，输入电压为三角波，幅度为 2V，周期为 10ms，电容为 0.1μF，电阻为 100kΩ。那么输出电压的峰值约为多少？（ ）
A. 20V B. 40V C. -20V D. -40V

8、在一个电气控制系统中，使用了一个数字电压表来测量电压。若电压表的分辨率不够，会对测量结果产生什么影响？（ ）
A. 测量结果误差较大
B. 测量结果不稳定
C. 无法测量
D. 测量结果始终为零

9、在一个共射极放大电路中，已知三极管的β = 50，基极电流 I B = 20μA，集电极电阻 R C = 2kΩ，电源电压 V CC = 12V。忽略三极管的饱和压降，请问该放大电路的集电极电流 I C 和集电极-发射极电压 V CE 分别约为多少？（ ）
A. 1mA，4V B. 1mA，8V C. 2mA，4V D. 2mA，8V

10、在一个由理想运算放大器组成的反相比例运算电路中，反馈电阻为 100kΩ，输入电阻为 10kΩ，输入电压为 1V，则输出电压为：（ ）
A. -10V
B. 10V
C. -1V
D. 1V

11、在一个数字电路实验中，需要观察信号的时序关系。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 信号发生器
D. 逻辑分析仪

12、在一个电气设备的维修过程中，需要使用万用表进行测量和检测。以下哪个功能不是万用表的常用功能？（ ）
A. 测量电压
B. 测量电流
C. 测量电阻
D. 测量功率

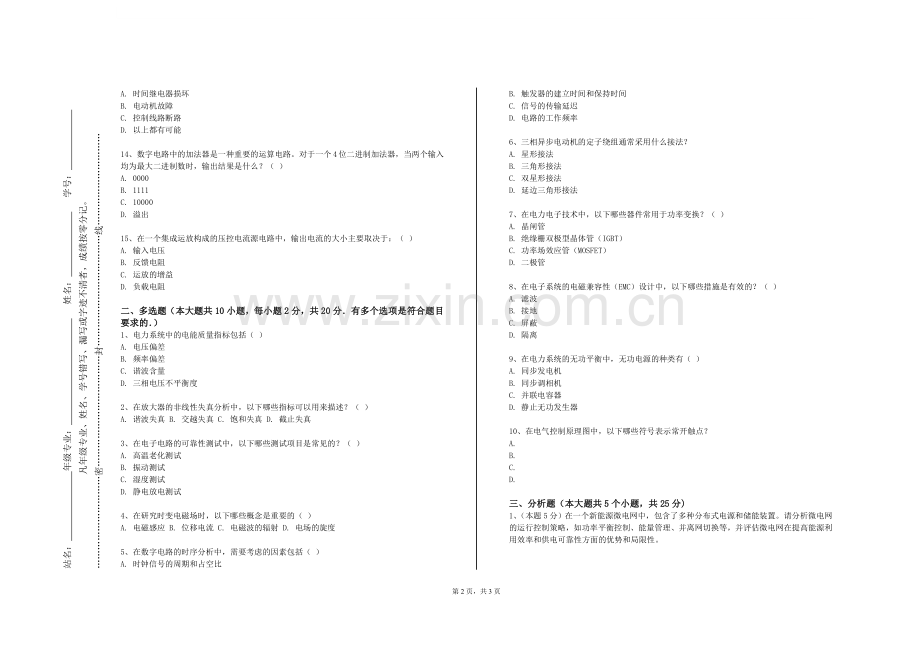

13、一个电气控制系统中，有一个由时间继电器控制的延时启动电路。设定时间继电器的延时时间为 5 秒，当输入信号接通后，经过 8 秒电动机仍未启动，可能的故障原因是？（ ）
A. 时间继电器损坏
B. 电动机故障
C. 控制线路断路
D. 以上都有可能

14、数字电路中的加法器是一种重要的运算电路。对于一个 4 位二进制加法器，当两个输入均为最大二进制数时，输出结果是什么？（ ）
A. 0000
B. 1111
C. 10000
D. 溢出

15、在一个集成运放构成的压控电流源电路中，输出电流的大小主要取决于：（ ）
A. 输入电压
B. 反馈电阻
C. 运放的增益
D. 负载电阻

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、电力系统中的电能质量指标包括（ ）
A. 电压偏差
B. 频率偏差
C. 谐波含量
D. 三相电压不平衡度

2、在放大器的非线性失真分析中，以下哪些指标可以用来描述？（ ）
A. 谐波失真 B. 交越失真 C. 饱和失真 D. 截止失真

3、在电子电路的可靠性测试中，以下哪些测试项目是常见的？（ ）
A. 高温老化测试
B. 振动测试
C. 湿度测试
D. 静电放电测试

4、在研究时变电磁场时，以下哪些概念是重要的（ ）
A. 电磁感应 B. 位移电流 C. 电磁波的辐射 D. 电场的旋度

5、在数字电路的时序分析中，需要考虑的因素包括（ ）
A. 时钟信号的周期和占空比
B. 触发器的建立时间和保持时间
C. 信号的传输延迟
D. 电路的工作频率

6、三相异步电动机的定子绕组通常采用什么接法？
A. 星形接法
B. 三角形接法
C. 双星形接法
D. 延边三角形接法

7、在电力电子技术中，以下哪些器件常用于功率变换？（ ）
A. 晶闸管
B. 绝缘栅双极型晶体管（IGBT）
C. 功率场效应管（MOSFET）
D. 二极管

8、在电子系统的电磁兼容性（EMC）设计中，以下哪些措施是有效的？（ ）
A. 滤波
B. 接地
C. 屏蔽
D. 隔离

9、在电力系统的无功平衡中，无功电源的种类有（ ）
A. 同步发电机
B. 同步调相机
C. 并联电容器
D. 静止无功发生器

10、在电气控制原理图中，以下哪些符号表示常开触点？
A.
B.
C.
D.

三、分析题（本大题共5个小题，共25分)
1、（本题5分）在一个新能源微电网中，包含了多种分布式电源和储能装置。请分析微电网的运行控制策略，如功率平衡控制、能量管理、并离网切换等，并评估微电网在提高能源利用效率和供电可靠性方面的优势和局限性。

2、（本题5分）一家酒店的客房电气系统在装修改造后，部分房间出现漏电保护器跳闸的现象。经过对线路绝缘情况、电器设备接地和漏电保护器性能的检测，发现了一些导致漏电跳闸的原因。请详细分析这些原因，并提出解决漏电问题和确保客房电气安全的具体措施。

3、（本题5分）某工业园区计划建设一座新的变电站，以满足不断增长的用电需求。在规划阶段，需要考虑诸多因素，如园区未来的发展规模、用电负荷预测、电源接入方案等。请深入分析如何进行准确的用电负荷预测，以及如何选择合适的变压器容量和电压等级，同时探讨变电站的选址和布局应遵循的原则。

4、（本题5分）某城市的路灯照明系统计划进行节能改造，采用 LED 路灯和智能控制技术。请分析改造方案的可行性，包括节能效果评估、投资回报分析、光污染控制等，并提出具体的实施步骤和注意事项。

5、（本题5分）一个自动化仓库的电气系统需要高效运行。请分析可以采取哪些措施来提高自动化仓库电气系统的效率，如优化物流流程、合理配置设备、采用节能技术等。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）推导电动力学中相对论性的电荷密度和电流密度变换。

2、（本题10分）分析图中所示的 PLA 编程阵列，写出其实现的逻辑函数。

3、（本题10分）描述如何在数字电路中实现乘法运算。

4、（本题10分）简述电力系统自动化的主要内容和发展趋势。

第3页，共3页
