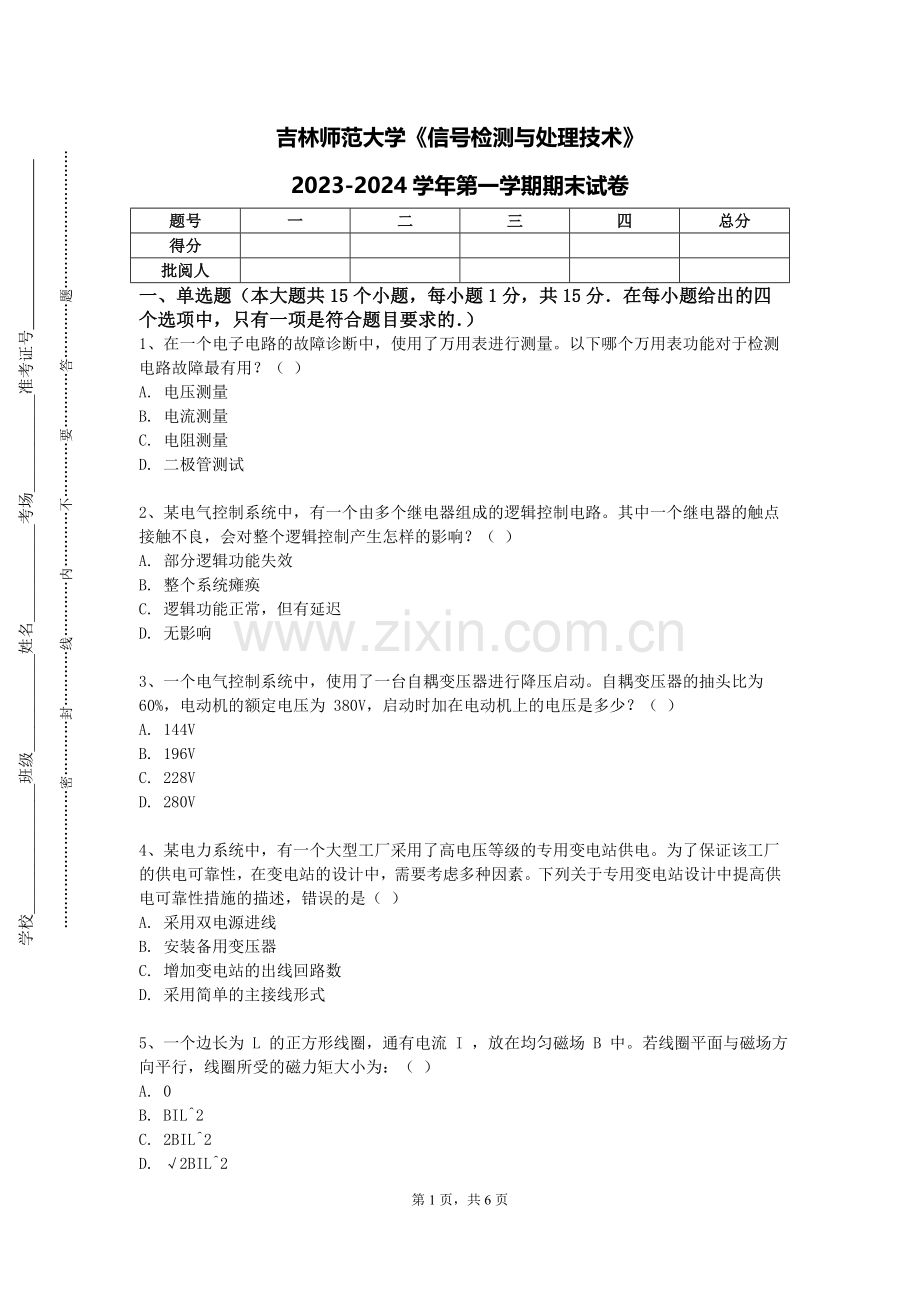

吉林师范大学《信号检测与处理技术》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

吉林师范大学《信号检测与处理技术》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个电子电路的故障诊断中，使用了万用表进行测量。以下哪个万用表功能对于检测电路故障最有用？（ ）
A. 电压测量
B. 电流测量
C. 电阻测量
D. 二极管测试

2、某电气控制系统中，有一个由多个继电器组成的逻辑控制电路。其中一个继电器的触点接触不良，会对整个逻辑控制产生怎样的影响？（ ）
A. 部分逻辑功能失效
B. 整个系统瘫痪
C. 逻辑功能正常，但有延迟
D. 无影响

3、一个电气控制系统中，使用了一台自耦变压器进行降压启动。自耦变压器的抽头比为 60%，电动机的额定电压为 380V，启动时加在电动机上的电压是多少？（ ）
A. 144V
B. 196V
C. 228V
D. 280V

4、某电力系统中，有一个大型工厂采用了高电压等级的专用变电站供电。为了保证该工厂的供电可靠性，在变电站的设计中，需要考虑多种因素。下列关于专用变电站设计中提高供电可靠性措施的描述，错误的是（ ）
A. 采用双电源进线
B. 安装备用变压器
C. 增加变电站的出线回路数
D. 采用简单的主接线形式

5、一个边长为 L 的正方形线圈，通有电流 I ，放在均匀磁场 B 中。若线圈平面与磁场方向平行，线圈所受的磁力矩大小为：（ ）
A. 0
B. BIL^2
C. 2BIL^2
D. √2BIL^2

6、在一个集成运放构成的低通滤波电路中，若增大电容的值，其截止频率将：（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低

7、对于一个集成运放构成的微分运算电路，输入电压为三角波，幅度为 2V，周期为 10ms，电容为 0.1μF，电阻为 100kΩ。那么输出电压的峰值约为多少？（ ）
A. 20V B. 40V C. -20V D. -40V

8、在一个电力系统中，需要对电力负荷进行管理和控制。以下哪种措施不是电力负荷管理和控制的常用措施？（ ）
A. 分时电价
B. 需求侧响应
C. 负荷预测
D. 增加发电容量

9、一个 4 位的并行加法器，若输入为 1010 和 0101，那么其进位输出 C4 是多少？（ ）
A. 0 B. 1 C. 不确定 D. 可能为 0 也可能为 1

10、电气控制中，经常使用断路器和熔断器来进行电路保护。断路器具有可重复使用、操作方便等优点，熔断器则具有成本低、分断能力强等特点。在以下情况下，更适合使用熔断器进行保护的是（ ）
A. 频繁操作的电路
B. 对保护动作速度要求高的电路
C. 需要远程操作的电路
D. 电流变化较大的电路

11、对于一个由三极管构成的射极跟随器，已知三极管的β = 80，基极电流 I B = 20μA，集电极电阻 R C = 1kΩ，电源电压 V CC = 12V，发射极电阻 R E = 1kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 10Ω B. 20Ω C. 50Ω D. 100Ω

12、一个共集电极放大电路，输入电阻约为2kΩ，输出电阻约为200Ω，电压增益约为0.98。若输入信号源内阻为1kΩ，负载电阻为2kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.49 B. 0.96 C. 0.98 D. 0.99

13、在数字电路中，一个计数器正在进行计数操作。若要增加计数器的计数范围，以下哪种方法通常是可行的？（ ）
A. 增加计数器的位数
B. 提高时钟频率
C. 更换不同型号的计数器芯片
D. 调整计数器的输入信号

14、考虑一个同步时序电路，其时钟频率为 50MHz，若要在 1μs 内完成一个特定的操作，至少需要多少个时钟周期？（ ）
A. 20 B. 50 C. 200 D. 500

15、在相对论电动力学中，一个电子以速度 0.8c 运动，已知电子的静止质量为 m0 ，则其动量大小为（c 为光速）：（ ）
A. 1.33m0c
B. 0.6m0c
C. 0.8m0c
D. 1.67m0c

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在研究电磁场的能量和动量时，以下哪些结论是正确的（ ）
A. 电磁场具有能量和动量 B. 能量和动量守恒 C. 与电磁波的传播有关 D. 与电荷和电流无关

2、在电力电子设备中，以下哪些元件可以实现电能的变换？（ ）
A. 二极管
B. 晶体管
C. 晶闸管
D. 电感和电容

3、以下属于数字电路中的模拟 - 数字转换（ADC）的主要指标的有（ ）
A. 分辨率
B. 转换速度
C. 精度
D. 线性度

4、在电气控制系统中，电气互锁和机械互锁的区别主要体现在哪些方面？
A. 实现方式
B. 可靠性
C. 成本
D. 操作便捷性

5、在电力系统的无功补偿规划中，需要考虑的因素有（ ）
A. 负荷分布
B. 电网结构
C. 电压水平要求
D. 经济性

6、在电力系统的电压调整中，以下哪些设备可以用于调节电压？（ ）
A. 变压器分接头
B. 无功补偿装置
C. 发电机励磁系统
D. 有载调压变压器

7、在电力系统的规划中，以下哪些因素会影响变电站的容量选择？（ ）
A. 负荷增长预测
B. 电源的接入容量
C. 电网的结构和可靠性要求
D. 环境和土地利用限制

8、在工厂的电气设备选型中，需要考虑以下哪些因素？（ ）
A. 设备的功能和性能
B. 设备的可靠性和维护性
C. 设备的成本和效益
D. 设备的安装和使用环境

9、对于电动力学中的电磁势规范，以下描述正确的有（ ）
A. 不同规范下电磁势不同 B. 物理结果相同 C. 库仑规范和洛伦兹规范是常见的 D. 规范是任意选择的

10、在半导体器件中，以下哪些因素会影响二极管的特性？（ ）
A. 材料类型
B. 掺杂浓度
C. 温度
D. 封装形式

三、分析题（本大题共5个小题，共25分)
1、（本题5分）电力系统中的电压偏差对电气设备和用户产生不良影响。请分析电压偏差的原因和危害，讨论如何采取措施减少电压偏差。

2、（本题5分）一个机场的跑道灯光系统在进行升级改造后，灯光亮度和颜色出现偏差。请分析可能的原因，如灯具选型不当、安装角度错误、电源质量问题、控制系统参数设置错误等，并给出跑道灯光系统的校准和调试方法，确保符合航空安全标准。

3、（本题5分）某电力变电站在运行过程中，多次发生短路故障，对电网的安全稳定运行造成了严重威胁。请详细分析短路故障产生的原因，如设备绝缘损坏、雷击、动物触碰等，并探讨如何通过合理的设备选型、加强绝缘监测、安装避雷装置等手段来提高变电站的抗短路能力。

4、（本题5分）一个自动化工厂的机器人手臂在抓取物体时，力度控制不准确，导致物体损坏或掉落。请分析可能影响抓取力度的电气和机械原因，如电机驱动器故障、传感器精度不足、机械传动间隙过大等，并提出相应的故障诊断和调整方法，包括检测电机驱动器性能、校准传感器、调整机械传动部件等。

5、（本题5分）自动化生产线中的自动化装配系统起着重要作用。请分析自动化装配系统的组成和工作原理，阐述其在提高生产效率方面的应用。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）简述电力系统中的过电压类型和防护措施。

2、（本题10分）分析电力系统中的电力综合能源服务的模式和发展趋势。

3、（本题10分）简述电气控制系统中工业网络的类型和特点。

4、（本题10分）解释电力系统中的接地系统设计原则和方法。
