某地区110KV芒棒输变电工程水土保持方案可行性研究报告.docx

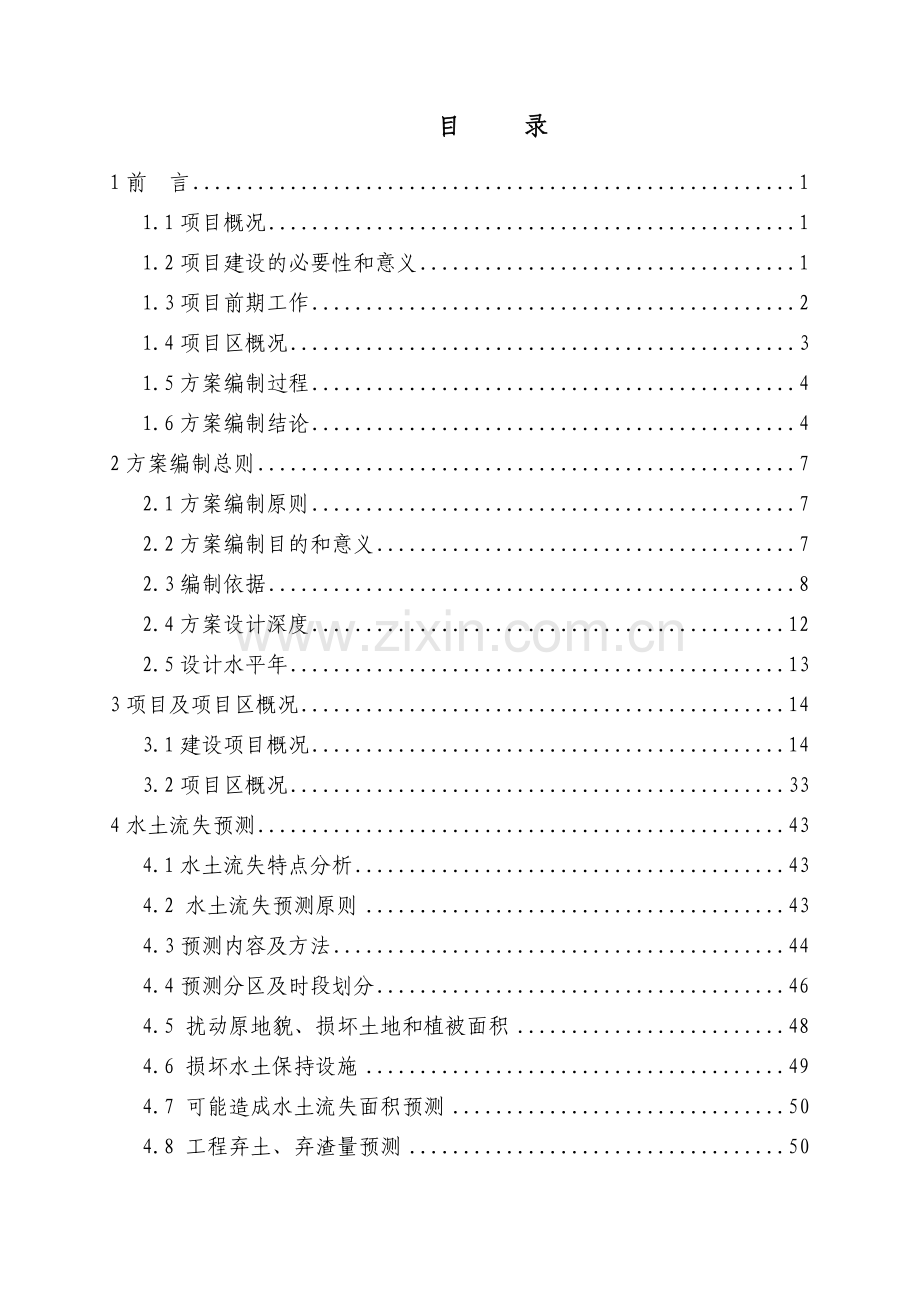

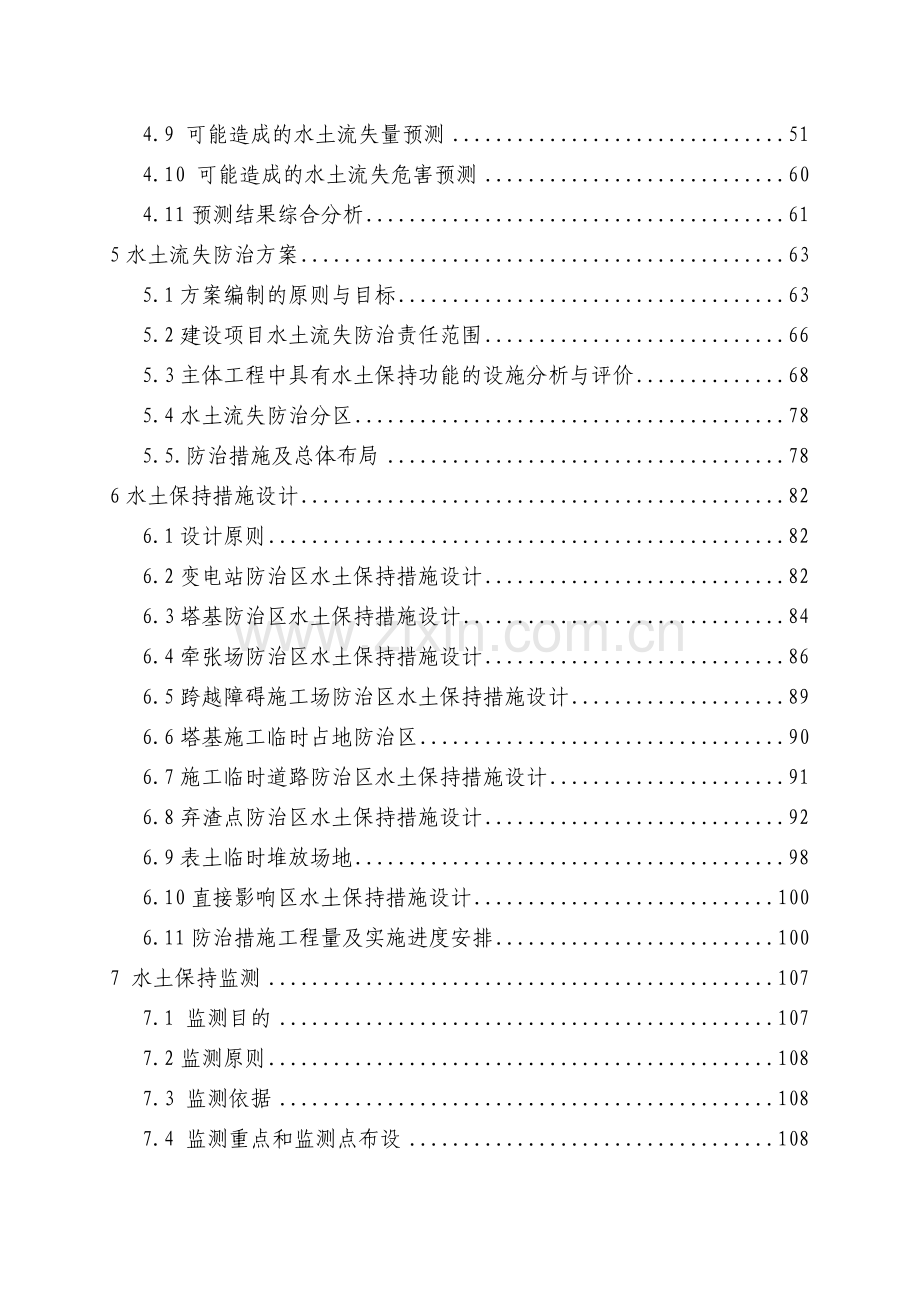

目 录1前 言11.1项目概况11.2项目建设的必要性和意义11.3项目前期工作21.4项目区概况31.5方案编制过程41.6方案编制结论42方案编制总则72.1方案编制原则72.2方案编制目的和意义72.3编制依据82.4方案设计深度122.5设计水平年133项目及项目区概况143.1建设项目概况143.2项目区概况334水土流失预测434.1水土流失特点分析434.2 水土流失预测原则434.3预测内容及方法444.4预测分区及时段划分464.5 扰动原地貌、损坏土地和植被面积484.6 损坏水土保持设施494.7 可能造成水土流失面积预测504.8 工程弃土、弃渣量预测504.9 可能造成的水土流失量预测514.10 可能造成的水土流失危害预测604.11预测结果综合分析615水土流失防治方案635.1方案编制的原则与目标635.2建设项目水土流失防治责任范围665.3主体工程中具有水土保持功能的设施分析与评价685.4水土流失防治分区785.5.防治措施及总体布局786水土保持措施设计826.1设计原则826.2变电站防治区水土保持措施设计826.3塔基防治区水土保持措施设计846.4牵张场防治区水土保持措施设计866.5跨越障碍施工场防治区水土保持措施设计896.6塔基施工临时占地防治区906.7施工临时道路防治区水土保持措施设计916.8弃渣点防治区水土保持措施设计926.9表土临时堆放场地986.10直接影响区水土保持措施设计1006.11防治措施工程量及实施进度安排1007 水土保持监测1077.1 监测目的1077.2监测原则1087.3 监测依据1087.4 监测重点和监测点布设1087.6监测期1097.7监测内容1107.8监测方法1107.9监测程序1117.10监测时段及频率1127.11监测机构1177.12监测设备及仪器1177.13监测制度1177.14 实施1187.15监测资料整理分析与成果要求1187.16监测费用1198 水土保持投资估算及效益分析1208.1投资估算1208.2 效益分析1569方案实施的保证措施1599.1组织领导措施1599.2.技术保障措施1609.3施工管理1639.4明确水土保持工程投资渠道，保障资金来源1649.5监督保障措施1649.6加强竣工验收1649.7公众参与1659.8对后续设计的要求16510方案编制结论及建议16610.1方案编制结论16610.2建议1671总论1.1项目概况腾冲县110KV芒棒输变电工程位于腾冲县城东南部，高黎贡山北麓，龙川江两岸的河谷地带。工程项目主要由110kV芒棒变电站、腾冲县龙江一级电站至芒棒变电站110kv送电线路工程组成。110kV芒棒变电站位于芒棒乡芒棒村大竹社黑泥塘，占地1.67hm2；腾冲县龙江一级电站至芒棒变电站110kv送电线路全长34.53km，分为三段，第一段为龙江一级电站至龙江二级电站，线路长度9.86km，导线截面为122mm2；第二段为龙江二级电站至芒棒变电站，线路长度21.03km，导线截面为325mm2；第三段为110KV芒棒变电站出线至石王线“T”接点，线路长度3.64km，导线截面为304mm2。工程静态投资3961.15万元，动态投资3980.88万元，土石方及基础工程投资283.21万元。项目建设包括变电站建设和线路建设，变电站工程2007年10月2008年4月，线路工程2007年9月10日2007年12月31日。该项目由00000000000000000负责建设和管理。1.2项目建设的必要性和意义1.2.1变电站建设为优化电网结构，保证电网安全可靠运行，结合保山市电力工业发展规划，认为有必要建设110kV芒棒变电站，具体原因如下：1、到2010年，腾冲县境内水电装机容量达到73.8万kW，负荷预测为18.4万kW，电力盈余达55.4万kW，为保障电网运行的静态、暂态稳定性和可靠性，保山腾冲220kV线路（LGJ-2400导线）的输送容量不宜超过50万kW。因此，在符合技术要求的前提下，为避免腾冲变电站保山中心变电站220kV送电线路超载，建设110kV芒棒变电站将龙江上游电站约5万kW电力直送隆阳区是非常必要的，有利于电网的安全稳定运行。2、现有110kV来凤山变电站辛街变电站输电线路、110kV石头山变电站小堡子王家山变电站双回输电线路均经过芒棒乡。根据电源就地上网原则，结合龙江一、二、三级电站的地理位置，在芒棒乡建设110kV芒棒变电站，将上述电站约5万kW电力在芒棒变电站汇流，避免了水电资源迂回外送，降低了线路的供电线损，优化了供电网络的潮流分布。3、腾冲县南部三乡由于矿产、木材等资源匮乏，当地农民生活水平低下，乡财政赤字严重，属腾冲县的贫困地区。建设110kV芒棒变电站，有利于三乡引进大的用电企业落户当地，从而促进地方财税增收，同时为三乡各基础产业的发展奠定坚实的基础，对当地经济的快速发展将起到积极的推动作用。1.2.2线路建设1、是龙川江一级电站接入系统的需要龙江一级电站装机24MW,已开工建设,2007年底可建成投产发电，龙江一级电站至芒棒110KV送电线路是龙江一级电站的配套送出工程。2、是满足近区负荷发展的需要根据云南电网“十一五”发展规划，建设龙江一级电站至芒棒110KV送电线路可将龙川江腾龙桥以上电站电能送往保山，改善保山电网结构，解决腾冲电能富裕，保山电能紧张状况，提高保山电网供电质量有着积极的作用，富余电能可输送至省网参与“西电东送”。为了完善保山电网结构，保证龙江一级电站电能的顺利送出，建设腾冲县110KV芒棒输变电工程很有必要，而且迫在眉睫，建议尽快实施。1.3项目前期工作腾冲县110KV芒棒输变电工程是云南地方电力建设的重要项目之一。2007年7月，00000000000000000委托云南省保山市万润水利电力勘测设计有限公司（原云南省保山市水利电力勘测设计院）设计完成了腾冲县龙江一级电站至芒棒变电站110kv送电线路工程可行性研究报告；同时委托中国水电顾问集团昆明勘测设计研究院设计完成了保山市腾冲县110kV芒棒变电站工程项目可行性研究报告。1.4项目区概况工程区位于云南高原的西部边缘。线路经过地段地势，总体显示北高南低，山脉、河流东西相间。线路工程跨越区内地表最高点新寨（J6），海拔1785m；最低点为石王线“T”接点，海拔1330米，龙川江由一级站河谷海拔1390m至芒棒河谷海拔1240m,南北走向，所选线路多沿山脊、山顶地貌，穿越上云、芒棒坝子。沿线地形：丘陵20%,一般山地50%，高大山岭30%。线路经过地段为腾冲县曲石至芒棒，本线路基本沿龙川江河谷两岸的阶地走线，本线路设计气象资料可参照电站气象资料及芒棒坝子原始气象资料 ：电站气象资料为：历年极端最高气温30.5，历年极端最低气温-4.2，历年平均气温14.7，历年极端最大风速：无资料,多年平均雷暴日：无资料，覆冰厚度：无资料。芒棒坝子气象资料：极端最高气温30.5，极端最低气温-4.2，年平均气温14.9，极端最大风速19.5m/s(已换算)，年平均雷暴日82天/年，不覆冰。参考已运行16年的35KV芒棒至龙江三级线运行经验。该线路运行以来，从未发生过覆冰，也从未发生过大风吹断导线及吹倒电杆的事故。项目区的土壤，因成土母岩的不同，在生物、气候、地形、成土时间及人类活动等各种因素作用下，形成了以以下十一种主要的土壤类型：（1）亚高山灌丛草甸土；（2）山地暗棕壤；（3）山地棕壤；（4）黄棕壤；（5）黄壤；（6）黄红壤；（7）红壤；（8）火山灰土；（9）石灰土；（10）水稻土；（11）沼泽湿土。本工程线路沿线林木茂密，范围广，森林覆盖率约75，以松树、杉树、云南松为主，树高在615m，胸径在10cm30cm。项目所处龙江流域。根据云南省人民政府云政发199951号文“云南省人民政府关于划分水土流失重点防治区的公告”，项目区属于“重点监督区”和“重点预防保护区”，根据水土流失防治标准等级，项目区水土流失防治标准执行I级标准。根据土壤侵蚀分类分级标准（SL190-96），项目区属以水力侵蚀为主的西南土石山区，水土流失允许流失量值为500t/km2a。1.5方案编制过程根据中华人民共和国水土保持法以及云南省实施（中华人民共和国水土保持法）办法，2007年8月初00000000000000000委托0000000000000000000000000000000000000000000编制腾冲县110KV芒棒输变电工程水土保持方案可行性研究报告书。接受委托后，我公司成立了项目组，并按照建设项目水土保持方案编制技术规范（SL20498）的有关规定和要求，制定了工作计划，以指导本项目水土保持方案的编制工作。通过对项目各种资料的分析研究，结合项目特点，对项目区自然条件、土地利用状况、水土流失状况等进行了实地调查，同时收集了项目区涉及的社会经济资料，在认真研究主体工程资料的基础上，结合工程的特点，对项目区进行了现场实地踏勘，按照建设项目水土保持方案编制技术规范（SL20498）的有关规定和要求开展了水土保持方案的编制工作，并于2007年8月底完成了腾冲县110KV芒棒输变电工程水土保持方案可行性研究报告书（送审稿）。在编制工作，我设计公司得到了工程建设单位、云南省水利厅、云南省水土保持监测总站、保山市水务局、腾冲县水务局及业主等有关单位的大力支持和帮助，在此表示衷心的感谢。1.6方案编制结论本方案在实地踏勘和调查的基础上，结合项目主体工程特征，对水土流失防治责任范围进行了明确界定；对项目区水土流失进行预测，确定了水土流失防治分区，布置和设计了水土流失防治体系及治理措施；在此基础上，计列水土保持方案投资估算，并进行效益分析。本项目水土流失防治责任范围面积9.63hm2，其中项目建设占用的土地面积为3.99hm2，本工程扰动原地貌、损坏土地和植被面积为3.99hm2，可能造成的水土流失面积为3.99hm2，损坏的水土保持设施面积为3.21hm2，项目区原生水土流失量为69.07t，本项目不采取措施下可能造成的水土流失总量为2117t，新增水土流失总量2047.93。水土流失影响主要是对项目区土地资源、周边景观、河道水质、生态环境的影响，场地边坡稳定性以及对周围的影响。为了防治工程建设生产期间所产生的水土流失，减少对下游及周边地区的影响，在本项目主体工程中及水土保持方案编制中提出了多种措施进行综合治理。新增的水土保持工程措施数量为：土石方开挖620.57m3，土石方回填620.57m3，浆砌石挡墙409.93 m3，浆砌石截水沟369.4m3；植物措施：防护面积1.78hm2，种植旱冬瓜1246株，火棘1246株，种草40.6kg，共需黑麦草草籽各44.07kg；临时工程：砂袋挡墙622.24m3，土沟开挖270.5m3，临时沉沙池土方开挖7.5m3，土工布2424m2。腾冲县110KV芒棒输变电工程水土保持方案总投资为93.67万元。其中主体工程已列水土保持投资为17.33万元，方案新增总投资为76.34万元，其中工程措施17.00万元，植物措施1.13万元，临时工程费5.04万元，独立费45.82万元，基本预备费4.14万元，水土保持设施补偿费3.21万元。通过各种防治措施的有效实施，使工程占地区域内扰动的土地治理率达到95%以上，水土流失治理度达到95%以上，水土流失控制比小于1.2，拦渣率达到95%以上，植被恢复系数达到98%以上，最终林草植被覆盖率达25%以上。从而大大减少工程施工期的水土流失量，改善和提高工程区域的生态环境质量。腾冲县110KV芒棒输变电工程水土保持方案工程特性表项目规模腾冲县110KV芒棒输变电工程项目主要由110kV芒棒变电站、腾冲县龙江一级电站至芒棒变电站110kv送电线路工程组成。110kV芒棒变电站位于芒棒乡芒棒村大竹社黑泥塘，占地1.67hm2；腾冲县龙江一级电站至芒棒变电站110kv送电线路全长34.53km。建设地点保山市工程等级级所在流域龙江工程总投资静态投资3961.15万元工程总工期7个月责任范围面积9.63hm2扰动地表面积3.99hm2项目建设区3.99hm2破坏水保设施面积1.84hm2直接影响区5.64hm2水土流失预测总量2117t减少水土流失总量2047.93t扰动土地治理率95%控制率96.73%防治任务及目标地 貌 类 型浅切割高原型中、低山地貌、丘陵及盆地堆积地貌省级水土流失分区公告重点预防保护区水土保持措施防治面积2.36hm2治 理 度95%主要水土保持措施工程量新增的水土保持工程措施数量为：土石方开挖620.57m3，土石方回填620.57m3，浆砌石挡墙409.93 m3，浆砌石截水沟369.4m3；植物措施：防护面积1.78hm2，种植旱冬瓜1246株，火棘1246株，种草40.6kg，共需黑麦草草籽各44.07kg；临时工程：砂袋挡墙622.24m3，土沟开挖270.5m3，临时沉沙池土方开挖7.5m3，土工布2424m2。水土流失背景值（t/km2.a）874方案目标值（t/km2.a）600项目区允许值（t/km2.a）500控 制 比1.2拦渣率95%项目区可绿化面积1.98hm2植物措施面积1.96hm2植被恢复指数98%林草植被覆盖率25%水保投资总 投 资93.67万元方案新增投资中防治费23.17万元主体工程已列投资17.32万元补偿费3.21万元本水保方案新增投资76.34万元监测费23.43万元总投资/减少水土流失量457.39元/吨监理费3.42万元其 它23.11万元方案实施期2007年10月至2008年4月方案编制单位00000000000000000000000000000000建设单位00000000000000000地 址昆明市地 址云南保山市项目负责人及电话法人及电话联系人及电话联系人及电话传真/邮编传真/邮编电子信箱电子信箱2方案编制总则2.1方案编制原则（1）根据有关水土保持法律法规的要求，明确工程的水土流失防治责任范围及防治要求，确保水土保持方案的顺利实施。（2）结合项目自身的特点及同类型工程建设水土保持工作经验，从实际出发、坚持工程与植物措施相结合。认真贯彻“预防为主、全面规划、综合防治、因地制宜、加强管理、注重效益”的水土保持方针，做到以防为主、防治并重。（3）根据当地的自然环境、社会环境及工程影响的实际情况制定技术上可行、经济上合理、操作上简便的防治措施，有效防治水土流失。（4）坚持水土保持设施与主体工程同时设计、同时施工、同时投产使用的“三同时”原则，并注意施工临时水保措施与永久水保措施相结合。（5）坚持水土保持与环境绿化、美化相结合。2.2方案编制目的和意义2.2.1编制目的依据中华人民共和国水土保持法、云南省实施办法及水土保持相关法律法规的有关规定，编制腾冲县110KV芒棒输变电工程水土保持方案可行性研究报告书，落实水土保持工程与主体工程“三同时”的规定，针对项目建设过程中可能产生的水土流失影响，确定建设项目的水土流失防治责任范围；预测工程建设对原地貌、土地的破坏情况以及可能造成的水土流失危害；提出相应的水土流失防治对策及防治措施，有效控制项目建设过程中可能引起的水土流失危害；根据我国水土保持法律、法规的规定，为了使业主的法律义务落到实处，明确腾冲县110KV芒棒输变电工程作为建设方应承担的水土流失防治责任和范围，为水土保持监督管理部门提供依据，编制水土保持方案十分重要。2.2.2编制意义该项目的建设对满足省内电力市场需求，调整云南省电源结构、缓解丰枯期矛盾的需要 具有重要意义。但由于工程建设中不可避免地对项目区的生态环境产生一定程度的破坏（其中新增水土流失影响是最主要的影响因素之一），根据中华人民共和国水土保持法和中华人民共和国水土保持法实施条例，以及其它相关法律、法规文件的精神，必须正确处理开发建设项目与生态环境保护之间的关系。腾冲县110KV芒棒输变电工程建设范围内原有的和可能新增的水土流失进行全面治理。通过编制水土保持方案，合理布置水体保持措施，可以有效防治因工程建设引发的水土流失，将腾冲县110KV芒棒输变电工程建设过程中可能造成的水土流失不利影响减少到最低限度，有效控制新增水土流失面积，有效治理项目建设区原生水土流失，为主体工程设施提供安全保障，保护和改善项目建设区及周边地区的生态环境，确保水保措施与主体工程同时实施。通过本水土保持方案的实施，可以尽量避腾冲县110KV芒棒输变电工程建设对项目建设区及周边环境造成不利影响，尽量恢复项目建设区的林草植被，使项目区原有水土流失得到治理，受扰动地表所产生的新增水土流失得到有效控制，改善项目区生态环境。2.3编制依据2.3.1法律、法规（1）中华人民共和国水土保持法，全国人大常委会，1991年实施；（2）中华人民共和国水法，全国人大常委会，1988年通过，2002年修订；（3）中华人民共和国环境影响评价法，全国人大常委会，2002年通过，自2003年9月1日起实施；（4）中华人民共和国水土保持法实施条例，国务院，1993年8月1日，第120号令；（5）中华人民共和国河道管理条例（1988年6月）；（6）建设项目环境保护管理条例，国务院，1998年第253号令；（7）中华人民共和国防洪法，第八届全国人民代表大会，1997年8月29日（8）云南省实施中华人民共和国水土保持法办法 （1994年7月27日）；（9）云南省人民代表大会常务委员会关于我省建设工程中加强水土保持工作的决议（2000年7月27日）。2.3.2部委规章（1）开发建设项目水土保持方案管理办法（1994年11月22日）水利部、国家计委、国家环保总局水保1994513号；（2）水利部5号令开发建设项目水土保持方案编报审批管理规定（2005年7月8日修订）；（3）水土保持生态环境监测网络管理办法，中华人民共和国水利部令第12号，2000年；（4）2005年7月8日修订的水利部16号开发建设项目水土保持设施验收管理办法。2.3.3规范性文件（1）国务院关于加强水水土保持工作的通知国发19935号；（2）全国生态建设环境保护纲要，国务院2000年11月；（3）开发建设项目水土保持方案管理办法，水利部、国家计委、国家环保局，1994年513号文；（4）国家土地局、水利部“关于加强土地开发利用管理搞好水土保持的通知”（1998国土规字第88号）；（5）财政部、国家发改委财综20056号“关于水土保持设施补偿费纳入收费项目的通知”；（6）国务院关于印发规范水土保持方案编制程序、编写格式和内容的补充通知，水利部司局函，保监2001年15号文；（7）关于加强大中型开发建设项目水土保持监理工作的通知，水利部，水保2003 89号文；（8）水利部“关于开发建设项目水土保持咨询服务费用计划的指导意见”（保监2005 22号）；（9）国家物价局、建设部文件，关于发布工程建设项目监理费有关规定的通知，价费字1992 479号文；（10）水利部“关于印发开发建设项目水土保持监测设计与实施计划编制提纲（试行）的函”（水保监2006 6号）；（11）水利部办公厅文件，“关于加强水土保持方案审批后续工作的通知”办函2002 154号文；（12）水利部文件，关于全国水土保持预防监督纲要的通知，（2004年2005年），（水保2004 332号文）。（13）云政发1999第51号“云南省人民政府关于划分水土流失重点防治区的公告”；（14）关于在资源开发和基本建设中实行水土保持方案审批制度的通知云水保联字1993第10号（1993年6月30日）；（15）云南省水利厅“关于做好国家和省级审批的开发建设项目水土保持方案送达签收的通知”（云水保监20043号）；（16）云南省开发建设项目水土保持生态环境监测管理暂行办法（2006年第7号）；（17）云南省水利厅200212号文“关于水土保持方案编报审批有关问题的通知”；（18）财政部、国家计委财综【2005】6号“关于发布2004年全国性及中央部门和单位行政事业性收费项目目录的通知”中“水土流失防治费和水土保持设施补偿费纳入收费项目”；（19）云南省水土流失防治费及水土保持设施补偿费的征收标准和使用管理暂行办法（云价费发）199725号文）；（20）水利部2006年第2号公告“水利部关于划分国家级水土流失重点防治区的公告”（2006年4月）。（21）关于严格开发建设项目水土保持方案审查审批工作的通知（水利部水保2007184号文，2007年5月21日）。2.3.4规范标准（1）水土保持综合治理技术规范（GB/T16453-1995）；（2）水土保持综合治理效益计算方法（GB/T15774-1995）；（3）造林技术规范（GB/T15776-1996）；（4）开发建设项目水土保持方案技术规范（SL204-98）；（5）土壤侵蚀分类分级标准（SL190-96）；（6）水土保持监测技术规程（SL277-2002）；（7）水利水电工程制图标准水土保持制图（SL73.6-2001）；（8）工程勘察设计收费标准（2002年修订本），国家发展计划委员会、建设部；（9）水利部开发建设项目水土保持概（估）算编制规定水总 【2003】67号；（10）水土保持工程估算定额水利部，水总200367号；（11）其它有关的设计规范及技术标准。2.3.5技术资料（1）云南省土壤侵蚀遥感调查报告（2004年）云南省水利厅、云南省水利水电科学研究所；（2）腾冲县110KV芒棒输变电工程可行性研究报告云南省保山市万润水利电力勘测设计有限公司2007年7月；（3）保山市水土保持规划及水土流失调查资料；（4）腾冲县水土保持规划及水土流失调查资料；（5）其它有关的工程设计资料及社会经济资料。2.3.6相关文件（1）腾冲县110KV芒棒输变电工程水土保持方案编制的委托书（见附件1）；（2）腾冲县110KV芒棒输变电工程水土流失防治责任范围确认书”（见附件2）（3）保山市发展和改革委员会关于做好腾冲县110KV芒棒输变电工程核准工作的通知（见附件3）。2.4方案设计深度根据开发建设项目水土保持方案技术规范（SL20498）关于工程建设项目水土保持方案编制深度的规定，结合主体工程的设计深度，本工程水土保持方案编制深度为可行性研究深度。2.5设计水平年本工程为建设类项目，建设期为110天，设计水平为工程完工后第一年，本工程预计2007年9月开工，2007年12月底完工，因此设计水平年为2008年。3项目及项目区概况3.1建设项目概况3.1.1工程特性项目名称：腾冲县110KV芒棒输变电工程建设单位：00000000000000000建设地点：云南省保山市腾冲县建设性质：输电工程，建设类项目工程占地：永久占地1.9hm2，临时占地2.09hm2工期安排：变电站工程2007年10月2008年4月线路工程2007年9月10日2007年12月31日工程总投资：工程静态投资3961.15万元，动态投资3980.88万元，土石方及基础工程投资283.21万元。3.1.2地理位置及交通3.1.3工程建设规模3.1.3.1变电站建设规模（1）主变容量231500kVA，电压等级为110kV/35kV/10kV，土建一次完成，电气一期实施一台，容量131500kVA。（2）110kV进出线八回，土建一次完成，电气一期完成五回，主接线采用设备采用SF6断路器，户外敞开式布置。（3）35kV进出线六回，土建一次完成，电气一期完成一回，主接线最终采用单母线分段接线，一期为单母线接线，设备采用SF6断路器，户外敞开式布置。（4）10kV出线六回，土建、电气一次完成。主接线采用单母线分段接线，设备采用（KYN28A-12）金属铠装移开式封闭开关柜，内配真空断路器，户内布置。（5）安装无功补偿装置，在变电站10kV首端集中补偿，无功补偿装置2组，留有2组无功补偿装置的场地。（6）二次部分采用微机综合自动化装置和免维护铅酸蓄电池直流系统成套装置。(7)变电站占地面积1.67hm2，为永久占地。(8)变电站静态总投资2800万元。3.1.3.2线路建设规模腾冲龙江一级电站至芒棒变电站110KV送电线路工程线路分为三段，第一段，龙江一级站至龙江二级站，单回，长9.86km，导线用LGJ-150/25钢芯铝绞线；避雷线为GJ-35镀锌钢绞线+OPGW光缆；第二段，龙江二级站至芒棒变电站，单回，长21.03km，导线用LGJ-300/40钢芯铝绞线；避雷线为GJ-50镀锌钢绞线+OPGW光缆；第三段，芒棒变电站至保腾线，双回，长3.64km，导线用LGJ-300/40钢芯铝绞线；避雷线为GJ-50镀锌钢绞线+OPGW光缆。本线路共用杆塔88基。其中直线塔57基，占64.8%，承力塔31基，占35.2%。腾冲县110KV芒棒输变电工程技术特性见表3-1。表3-1 线路工程技术特性表序号项目名称腾冲龙江一级电站至芒棒变电站110KV送电线路工程1工程等级级2建设地点云南省保山市腾冲县境内境内3建设单位000000000000000004建设性质输电工程，建设类项目5建设规模单、双回110kV线路，导线截面122mm2、325 mm2、304 mm2、全长34.53km6建设工期建设期预计110天，2007年9月10日2007年12月31日7线路平均挡距393m8杆塔数量（基）889气候条件极端最高气温30.5，极端最低气温-4.2，年平均气温14.9，极端最大风速19.5m/s(已换算)，年平均雷暴日82天/年，不覆冰。10沿线海拔（m）13301785m续表3-1 线路工程技术特性表序号项目名称腾冲县110KV芒棒输变电工程11地形条件本工程沿线途径地貌多以浅切割高原型中、低山地貌、丘陵及盆地堆积地貌为主。12地质情况主要为华力西区，寒武系、上第三系、第四系13线路杆塔型式独立式铁塔，塔型为直线塔和承力塔14铁塔材料主材采用Q345钢，其他为Q235钢，塔材均采用热渡锌防腐。15基础型式倾斜式钢筋混泥土基础、掏挖式钢筋混泥土基础、联合式基础16工程占地2.12hm217项目总投资工程静态投资1461.15万元，动态投资1480.88万元，土石方及基础工程投资83.21万元。3.1.4站址选择变电站站址的选择，应靠近负荷中心；便于各级电压线路的引入和引出；交通运输方便；周围环境宜无明显污移；考虑职工生活上的方便及水源条件；考虑变电站与周围环境、邻近设施的相互影响等因素。通过实地踏勘，在现有35kV芒棒变电站所在站址的基础上向东、向北方向扩展，该方案具有以下优点：（1）该站所在地理位置为芒棒乡芒棒村大竹社黑泥塘，位于芒棒、上营、五合三乡中心地段，为负荷中心。（2）所处地势较高，视野开阔，出线方便，110kV出线间隔布置于北面偏东，35kV出线间隔布置于北面偏西，10kV配电线路主要向南面出线。（3）站外有芒棒上营的乡级弹石路通过，距离保腾柏油路仅5km左右，交通运输方便。（4）周围环境无污秽，站内现有水井一口，水源清洁充裕，并且该站离芒棒乡政府所在地较近，职工生活环境较优越。3.1.5变电站平面布置站区总平面竖向布置拟采用水平式布置，110kV屋外配电装置及主控位于站区北面； 110kV屋外配电装置及主变布置所区东北面；南面布置主控楼、所用电室、所用备用变压器、泵房及水池；办公生活楼位于站区东南角；厕所位于西南角。主控楼采用两层结构。主控制楼及35kV配电装置室均采用现浇钢筋混凝土框架结构，楼板采用现浇钢筋混凝土主次梁楼板。结构抗震设防烈度七度，抗震等级二级。基础为柱下条基或独基。构支架均采用钢筋混凝土环形杆柱，构架横梁采用镀锌钢桁架梁，支架横梁采用镀锌型钢梁，基础为现浇混凝土杯形基础。所内道路一般道路宽3.5m，运输主变的主要道路宽为5.5m，为龚如心混凝土路面，转弯半径为715m。所内主控楼附近及主要道路侧等局部空地进行绿化处理，其余场地铺设0.1m厚的碎石地坪。芒棒变电站占地面积1.67hm2。3.1.6线路布设根据现场踏勘及资料分析，腾冲龙江一级电站至芒棒变电站110KV送电线路工程线路分为三段，具体路径走向叙述如下：1）第一段为龙江一级电站至龙江二级电站，其路径走向为：龙江一级升压站、大平地、龙塘、上寨、于甫琴跨江至龙江二级电站升压站。线路前段基本沿曲石街子至高原村公路走线,交通运输基本方便，上寨至龙江二级电站一段无公路，交通运输十分困难。此段线路架设单回LGJ15025导线，线路长度9.86km。2）第二段为龙江二级电站至芒棒变电站，其路径走向为：二级电站升压站出线、经邵家寨、大新寨、石老虎、乃啥、二道坝、碧家寨、万家寨、戈家寨、大水塘、橄榄寨、刘家大树、大园子坡、晁家营、清水河、腾四中，最后进入110KV芒棒变电站。线路前段即二级电站出线至原保腾公路上营批发站（J13）一段，线路沿江西阶地走线，基本沿二级电站至竹坝乡村公路走线，交通基本便利。后段从上营批发站至芒棒变电站一段，线路基本沿上营至芒棒乡级公路（卵石路）走线，交通便利。此段线路架设单回LGJ30040导线,线路长度21.03km。3）第三段为110KV芒棒变电站出线至石王线“T”接点，路径走向为：芒棒变电站出线、经腾四中、滚子冲、欧家坡、老坞棚至石-王线“T”接点（73#转角铁塔）。线路基本沿芒棒街子至老坞棚渡口乡村公路走线，交通基本便利。此段线路架设双回LGJ30040导线, 线路长度3.64km。3.1.7杆塔情况（1）杆塔数量本线路共用杆塔88基。其中直线塔57基，占64.8%，承力塔31基，占35.2%。杆塔数量表3-2，表3-3表3-2 直线塔部份统计铁塔型号ZMT2AZMT3AZM47877887897810ZGU3呼称高(m)18212421242418212420.723.726.720.723.720.72130数量(基)31411338695124321小计(基)8231715633合计(基)57表3-3 转角塔部份统计铁塔型号J2J3YJ127738784278437850呼称高(m)1818211821181923231824数量(基)24111445333小计(基)2524936合计(基)31（2）塔基根据地形、地质、交通运输等情况，自立式铁塔采用现浇立柱式基础，分上拔基础（L型）和下压基础（Y 型）两大类。为了减少开挖量，部分铁塔基础采用高低腿。塔基总数为352个，塔基类型及数量统计详见表3-4。表3-4 塔基类型及数量统计表名称规格尺 寸(mm)数量(个)备注LABHH1H2现浇砼基础L1420140060010020004001600156L162016006001002000400160024L182418006001002400400200036L243024008002003000500250064Y/L263026008002003000500250014L2650260010000500070043002Y/L283028008002003000500250011L3032300010002003200600260018L343634001200200360070029002Y2418240080020018005001300253.1.8交通运输3.1.8.1对外运输变电站外有芒棒上营的乡级弹石路通过，距离保腾柏油路仅5km左右，交通运输方便，无须新增进站道路。线路工程大部分位于已有的腾冲龙江一级站，腾冲龙江二级站，腾冲芒棒的公路及多条便道，交通条件较好。3.1.8.2工地运输可利用的公路有腾冲龙江一级站，腾冲龙江二级站，腾冲芒棒的公路及多条便道，交通条件较好，在施工过程可充分利用这些道路运送材料。对于交通不方便的地段，修筑施工便道和人（畜）抬运，采用人抬完成施工材料的二次搬运任务，修筑的施工便道宽度约为2m，保证施工人员运输材料即可，根据该项目的实际情况，预计共修建约2km的临时施工便道。3.1.9施工临时场地（1）牵张场导线采用牵引防线，以防止导线磨损，所以线路都要设置张力场和牵引场（即牵张场）。牵张场设置原则为：每57km设置一处，或者控制在塔位不超过15基的线路范围内。本工程沿线设置牵张场6处，每处牵张场占地约400m2，选择地形平缓的场地。张力放线后尽快进行架设，一般以张
