安徽外国语学院《制造工程训练D》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

安徽外国语学院《制造工程训练D》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、一个标准渐开线直齿圆柱齿轮，已知齿数 z = 20，模数 m = 4 mm，压力角α = 20°，其分度圆直径为多少？（ ）
A. 80 mm B. 60 mm C. 70 mm D. 90 mm

2、在机械制造工艺中，铸造是一种常用的毛坯制造方法。已知一个铸件的最大壁厚为 50mm，最小壁厚为 10mm，请问为了避免铸造缺陷，壁厚差应控制在什么范围内？（ ）
A. 10mm 以内
B. 20mm 以内
C. 30mm 以内
D. 40mm 以内

3、在机械传动系统中，已知带传动的效率为 0.95，齿轮传动的效率为 0.97，链传动的效率为 0.96，请问整个传动系统的总效率是多少？（ ）
A. 0.88
B. 0.89
C. 0.90
D. 0.91

4、某一机械产品需要进行装配工艺设计，以下哪个因素对装配顺序的确定影响较大？（ ）
A. 零件的结构 B. 装配精度 C. 装配工具 D. 以上都是

5、在机械制造中，为了去除零件表面的氧化皮和锈迹，通常采用哪种工艺？（ ）
A. 酸洗 B. 喷砂 C. 抛光 D. 研磨

6、某机械系统采用液压马达驱动，已知马达的排量为 100ml/r，工作压力为 10MPa，转速为 500r/min，机械效率为 0.9，容积效率为 0.95，请问马达的输出功率是多少？（ ）
A. 45kW
B. 47.5kW
C. 50kW
D. 52.5kW

7、一个平面四杆机构，已知两连架杆的长度分别为 50 mm 和 100 mm，连杆长度为 80 mm，该机构为哪种类型？（ ）
A. 双曲柄机构 B. 双摇杆机构 C. 曲柄摇杆机构 D. 不确定

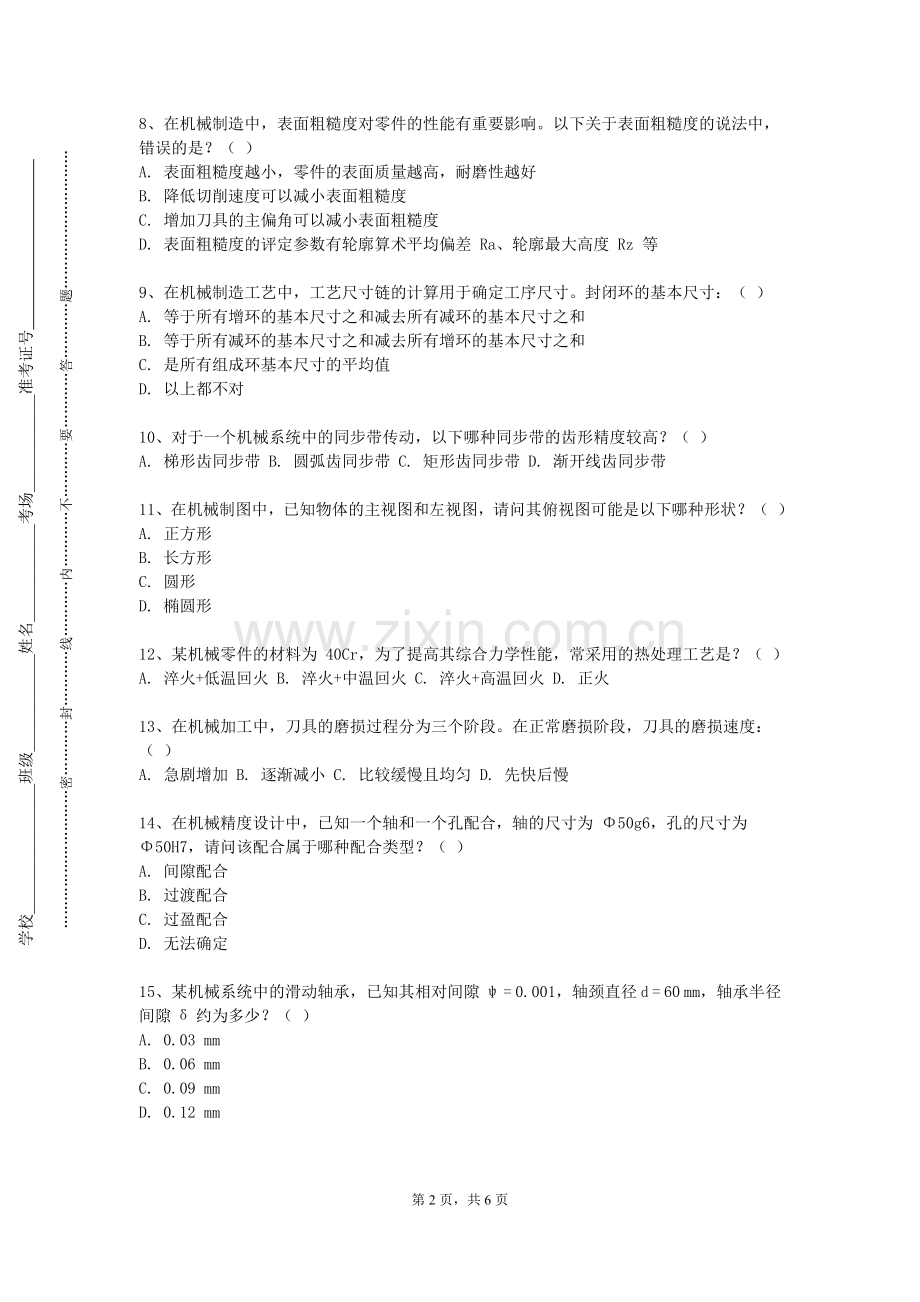

8、在机械制造中，表面粗糙度对零件的性能有重要影响。以下关于表面粗糙度的说法中，错误的是？（ ）
A. 表面粗糙度越小，零件的表面质量越高，耐磨性越好
B. 降低切削速度可以减小表面粗糙度
C. 增加刀具的主偏角可以减小表面粗糙度
D. 表面粗糙度的评定参数有轮廓算术平均偏差 Ra、轮廓最大高度 Rz 等

9、在机械制造工艺中，工艺尺寸链的计算用于确定工序尺寸。封闭环的基本尺寸：（ ）
A. 等于所有增环的基本尺寸之和减去所有减环的基本尺寸之和
B. 等于所有减环的基本尺寸之和减去所有增环的基本尺寸之和
C. 是所有组成环基本尺寸的平均值
D. 以上都不对

10、对于一个机械系统中的同步带传动，以下哪种同步带的齿形精度较高？（ ）
A. 梯形齿同步带 B. 圆弧齿同步带 C. 矩形齿同步带 D. 渐开线齿同步带

11、在机械制图中，已知物体的主视图和左视图，请问其俯视图可能是以下哪种形状？（ ）
A. 正方形
B. 长方形
C. 圆形
D. 椭圆形

12、某机械零件的材料为 40Cr，为了提高其综合力学性能，常采用的热处理工艺是？（ ）
A. 淬火+低温回火 B. 淬火+中温回火 C. 淬火+高温回火 D. 正火

13、在机械加工中，刀具的磨损过程分为三个阶段。在正常磨损阶段，刀具的磨损速度：（ ）
A. 急剧增加 B. 逐渐减小 C. 比较缓慢且均匀 D. 先快后慢

14、在机械精度设计中，已知一个轴和一个孔配合，轴的尺寸为 Φ50g6，孔的尺寸为 Φ50H7，请问该配合属于哪种配合类型？（ ）
A. 间隙配合
B. 过渡配合
C. 过盈配合
D. 无法确定

15、某机械系统中的滑动轴承，已知其相对间隙ψ = 0.001，轴颈直径 d = 60 mm，轴承半径间隙δ约为多少？（ ）
A. 0.03 mm
B. 0.06 mm
C. 0.09 mm
D. 0.12 mm

16、在一个铣床加工过程中，使用硬质合金铣刀铣削一个平面。已知铣刀直径为 80mm，切削速度为 120m/min，每齿进给量为 0.12mm，齿数为 6，那么工作台的进给速度约为多少？（ ）
A. 271mm/min
B. 326mm/min
C. 381mm/min
D. 436mm/min

17、在机械设计基础中，设计一个普通V带传动，已知主动轮转速为 1450r/min，从动轮转速为 725r/min，中心距为 1500mm，请问应选择哪种型号的V带？（ ）
A. A型
B. B型
C. C型
D. D型

18、在一个机械传动系统中，已知齿轮的齿数分别为 20 和 60 ，模数为 4mm ，则两齿轮的中心距为多少？（ ）
A. 160mm B. 240mm C. 320mm D. 400mm

19、在一个液压系统中，若要实现执行元件的快速退回，应采用哪种回路？（ ）
A. 差动回路 B. 平衡回路 C. 卸荷回路 D. 锁紧回路

20、在机械设计中，螺栓连接的预紧力对连接的可靠性有重要影响。以下关于预紧力的说法中，错误的是？（ ）
A. 预紧力可以提高螺栓连接的紧密性和防松能力
B. 预紧力过大，会导致螺栓发生塑性变形甚至断裂
C. 预紧力的大小应根据螺栓的材料、直径和连接的工作载荷等因素确定
D. 预紧力可以通过扳手的力矩来精确控制

21、在一个钻床加工过程中，要在一块钢板上钻一个直径为 10mm 的孔，材料为 Q235 钢，钻头的转速为 500r/min，进给量为 0.2mm/r，那么钻孔所需的时间大约是多少？（ ）
A. 1min B. 2min C. 3min D. 4min

22、在机械加工中，钻孔是常用的孔加工方法之一。在钻床上钻孔时，为了防止钻孔偏斜，应：（ ）
A. 先钻中心孔 B. 采用较大的进给量 C. 选择较高的转速 D. 以上都不是

23、在机械设计中，滚动轴承的预紧可以提高轴承的旋转精度和承载能力。常用的预紧方法有：（ ）
A. 增加轴承内圈与轴的过盈配合
B. 安装时使轴承内、外圈产生轴向相对位移
C. 用弹簧压紧轴承
D. 以上都是

24、某机械系统采用蜗轮蜗杆传动，已知蜗杆头数 z1 = 2，蜗轮齿数 z2 = 40，传动比 i 为多少？（ ）
A. 20 B. 30 C. 40 D. 50

25、在机械加工中，钻孔是一种常见的孔加工方法。已知要在一块厚度为 50mm 的钢板上钻一个直径为 20mm 的通孔，钻孔的切削速度为 20m/min，进给量为 0.2mm/r，请问钻孔所需的时间约为多少？（ ）
A. 2min
B. 3min
C. 4min
D. 5min

二、简答题（本大题共4个小题，共20分)
1、（本题5分）解释机械制造中特种加工技术（如电火花加工、电解加工、激光加工等）的原理和特点，并说明它们在难加工材料和复杂形状零件加工中的应用。

2、（本题5分）论述在机械制造中的离子注入表面改性技术中，离子注入的原理、作用和对材料性能的影响，以及应用领域？

3、（本题5分）在机械传动系统中，谐波齿轮传动的结构和工作原理是什么？它有哪些优点和应用范围？

4、（本题5分）在机械设计中，齿轮传动是一种常见的传动方式，请详细阐述渐开线齿轮正确啮合的条件，并说明其在实际应用中的重要性。

三、分析题（本大题共5个小题，共25分)
1、（本题5分）机械装配是机械制造的重要环节。分析机械装配的方法和注意事项。

2、（本题5分）一个机器人手臂在执行抓取任务时，定位精度不够准确。请详细分析影响机器人手臂定位精度的因素，如机械结构、驱动系统、控制系统、传感器等，并提出提高精度的方法。

3、（本题5分）机械设计中的可靠性设计是保证机械系统长期稳定运行的重要手段。请分析可靠性设计的概念、方法和步骤。

4、（本题5分）齿轮传动是一种常见且重要的机械传动方式。请详细分析渐开线齿轮传动的特点，包括其传动比的恒定性、承载能力、传动效率等方面，并探讨在设计齿轮传动系统时需要考虑的因素。

5、（本题5分）机械工程中的流体力学在液压、气动等系统中有重要应用。请分析流体力学的基本原理和在机械工程中的应用。

四、绘图题（本大题共3个小题，共30分)
1、（本题10分）按给定的结构和尺寸，绘制一个带轮轴的零件图，包括轴的结构、带轮的安装方式和键连接。

2、（本题10分）依据给定的传动比和参数，绘制一对螺旋齿轮的啮合图，包括主视图、剖面图，并标注相关尺寸和参数。

3、（本题10分）根据给定的结构和尺寸，绘制一个蜗轮蜗杆减速器的蜗轮零件图，包括蜗轮的齿形和主要尺寸。

第6页，共6页
