上海交通职业技术学院《工程机械》
2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在机械制造中，表面粗糙度对零件的性能有重要影响。以下关于表面粗糙度的说法中，错误的是？（ ）
A. 表面粗糙度越小，零件的表面质量越高，耐磨性越好
B. 降低切削速度可以减小表面粗糙度
C. 增加刀具的主偏角可以减小表面粗糙度
D. 表面粗糙度的评定参数有轮廓算术平均偏差 Ra、轮廓最大高度 Rz 等

2、对于一个机械系统中的链传动，为了减小多边形效应，以下哪种方法有效？（ ）
A. 减小链轮齿数 B. 增大链轮齿数 C. 减小链节距 D. 增大链节距

3、机械工程中的材料选择对产品性能至关重要。对于机械零件常用的材料，下列说法错误的是？（ ）
A. 钢是机械工程中最常用的材料之一，具有高强度、良好的韧性和可加工性
B. 铸铁的铸造性能好，成本低，但强度和韧性相对较低
C. 有色金属如铜、铝等具有良好的导电性、导热性和耐腐蚀性
D. 塑料在机械工程中主要用于承受重载和高温的零件

4、对于一个承受重载且工作环境恶劣的滑动轴承，应选用哪种轴承材料？（ ）
A. 巴氏合金 B. 铜合金 C. 铸铁 D. 粉末冶金材料

5、对于一个闭式硬齿面齿轮传动，在设计计算时，通常先按哪种强度进行设计？（ ）
A. 齿面接触疲劳强度
B. 齿根弯曲疲劳强度
C. 齿面胶合强度
D. 齿面磨损强度

6、在机械传动系统中，链传动的多边形效应会影响传动的平稳性。已知链轮转速较高，为了减小多边形效应，应采取什么措施？（ ）
A. 增大链轮齿数
B. 减小链轮齿数
C. 增大链节距
D. 减小链节距

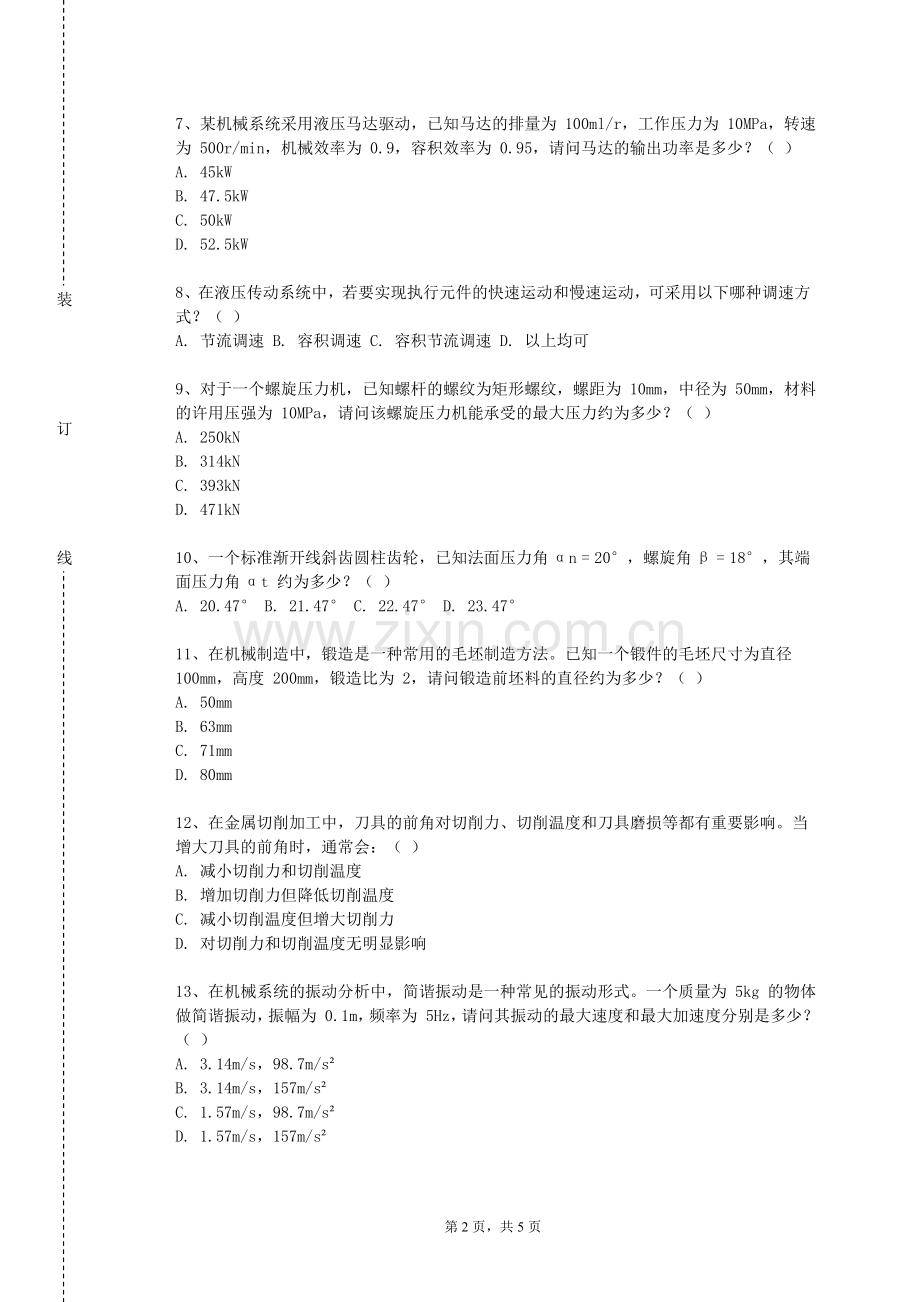

7、某机械系统采用液压马达驱动，已知马达的排量为 100ml/r，工作压力为 10MPa，转速为 500r/min，机械效率为 0.9，容积效率为 0.95，请问马达的输出功率是多少？（ ）
A. 45kW
B. 47.5kW
C. 50kW
D. 52.5kW

8、在液压传动系统中，若要实现执行元件的快速运动和慢速运动，可采用以下哪种调速方式？（ ）
A. 节流调速 B. 容积调速 C. 容积节流调速 D. 以上均可

9、对于一个螺旋压力机，已知螺杆的螺纹为矩形螺纹，螺距为 10mm，中径为 50mm，材料的许用压强为 10MPa，请问该螺旋压力机能承受的最大压力约为多少？（ ）
A. 250kN
B. 314kN
C. 393kN
D. 471kN

10、一个标准渐开线斜齿圆柱齿轮，已知法面压力角αn = 20°，螺旋角β = 18°，其端面压力角αt 约为多少？（ ）
A. 20.47° B. 21.47° C. 22.47° D. 23.47°

11、在机械制造中，锻造是一种常用的毛坯制造方法。已知一个锻件的毛坯尺寸为直径 100mm，高度 200mm，锻造比为 2，请问锻造前坯料的直径约为多少？（ ）
A. 50mm
B. 63mm
C. 71mm
D. 80mm

12、在金属切削加工中，刀具的前角对切削力、切削温度和刀具磨损等都有重要影响。当增大刀具的前角时，通常会：（ ）
A. 减小切削力和切削温度
B. 增加切削力但降低切削温度
C. 减小切削温度但增大切削力
D. 对切削力和切削温度无明显影响

13、在机械系统的振动分析中，简谐振动是一种常见的振动形式。一个质量为 5kg 的物体做简谐振动，振幅为 0.1m，频率为 5Hz，请问其振动的最大速度和最大加速度分别是多少？（ ）
A. 3.14m/s，98.7m/s²
B. 3.14m/s，157m/s²
C. 1.57m/s，98.7m/s²
D. 1.57m/s，157m/s²

14、在机械制造中，焊接是一种常用的连接方法。已知要焊接两块厚度为 10mm 的钢板，采用手工电弧焊，焊条直径为 4mm，焊接电流应选择多少？（ ）
A. 80 - 120A
B. 120 - 160A
C. 160 - 200A
D. 200 - 240A

15、对于一个需要进行表面强化处理的零件，以下哪种方法能提高表面硬度和耐磨性？（ ）
A. 喷丸强化 B. 滚压强化 C. 渗碳强化 D. 氮化强化

二、简答题（本大题共4个小题，共20分)
1、（本题5分）对于一个需要进行数控车削加工的复杂零件，阐述编程的方法和注意事项。

2、（本题5分）在机械设计中，如何进行滚动轴承的润滑和密封设计？

3、（本题5分）阐述在机械加工中，特种加工工艺对传统加工工艺的补充和拓展作用，举例说明在哪些情况下需要采用特种加工工艺。

4、（本题5分）在机械制造工艺中，如何进行机械加工精度的统计分析？

三、绘图题（本大题共5个小题，共25分)
1、（本题5分）按照给定的工作条件，绘制一个石材切割机的锯片防护装置装配图，包含防护门、联锁机构等。

2、（本题5分）根据给定的规格，绘制一个弹簧的零件图，标注尺寸、节距、线径及自由长度。

3、（本题5分）按照给定的工作条件和结构参数，绘制一个分度头的装配图，展示其内部结构、分度原理和操作方式。

4、（本题5分）根据给定的行程和工作要求，绘制一个曲柄滑块机构的运动简图。

5、（本题5分）绘制一个轴用卡簧的零件图，标注出卡簧的内径、外径和厚度等主要尺寸，并表示出其安装位置。

四、分析题（本大题共4个小题，共40分)
1、（本题10分）在设计一款新型的农业机械时，需要考虑在不同土壤条件和作业环境下的适应性。请深入分析机械结构、行走装置、工作部件等方面的设计要点和可能遇到的问题。

2、（本题10分）机械传动中的蜗杆传动有其独特之处。分析蜗杆传动的工作原理、特点以及应用场合。

3、（本题10分）在一个机械结构中，使用了螺栓连接，但连接部位经常出现松动和失效的情况。从螺栓的预紧力、材料强度、螺纹配合和工作环境等方面进行分析，并提出改进连接可靠性的措施。

4、（本题10分）机械加工中的镗削加工有其特点和应用。分析镗削加工的工艺参数和注意事项。
