洛阳商业职业学院
《机械课程设计》2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共20个小题，每小题2分，共40分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、一个标准渐开线直齿圆柱齿轮，已知其齿数 z = 30，齿顶圆直径 da = 100 mm，其模数 m 约为多少？（ ）
A. 2 mm B. 3 mm C. 4 mm D. 5 mm

2、某一机械传动系统采用了蜗杆传动，为了提高传动效率，可采取以下哪些措施？（ ）
A. 增加蜗杆头数 B. 增大蜗杆直径系数 C. 采用多头蜗杆 D. 以上都是

3、在机械制造中，锻造是一种常用的毛坯制造方法。已知一个锻件的毛坯尺寸为直径 100mm，高度 200mm，锻造比为 2，请问锻造前坯料的直径约为多少？（ ）
A. 50mm
B. 63mm
C. 71mm
D. 80mm

4、在一个齿轮加工过程中，采用滚齿加工方法。已知齿轮的模数为 3mm，齿数为 40，滚刀的头数为 1，滚刀的转速为 100r/min，那么齿轮的转速约为多少？（ ）
A. 25r/min
B. 50r/min
C. 75r/min
D. 100r/min

5、在金属切削加工中，若要获得较高的表面质量和较小的表面粗糙度值，以下哪种切削参数的选择较为关键？（ ）
A. 切削速度 B. 进给量 C. 切削深度 D. 刀具前角

6、在机械传动中，链传动适用于两轴相距较远、平均传动比准确的场合。但链传动在工作时存在多边形效应，会引起：（ ）
A. 传动比不稳定 B. 链节磨损加剧 C. 噪声增大 D. 以上都是

7、在机械制造中，对于需要大批量生产的零件，以下哪种毛坯制造方法较为合适？（ ）
A. 铸造 B. 锻造 C. 冲压 D. 焊接

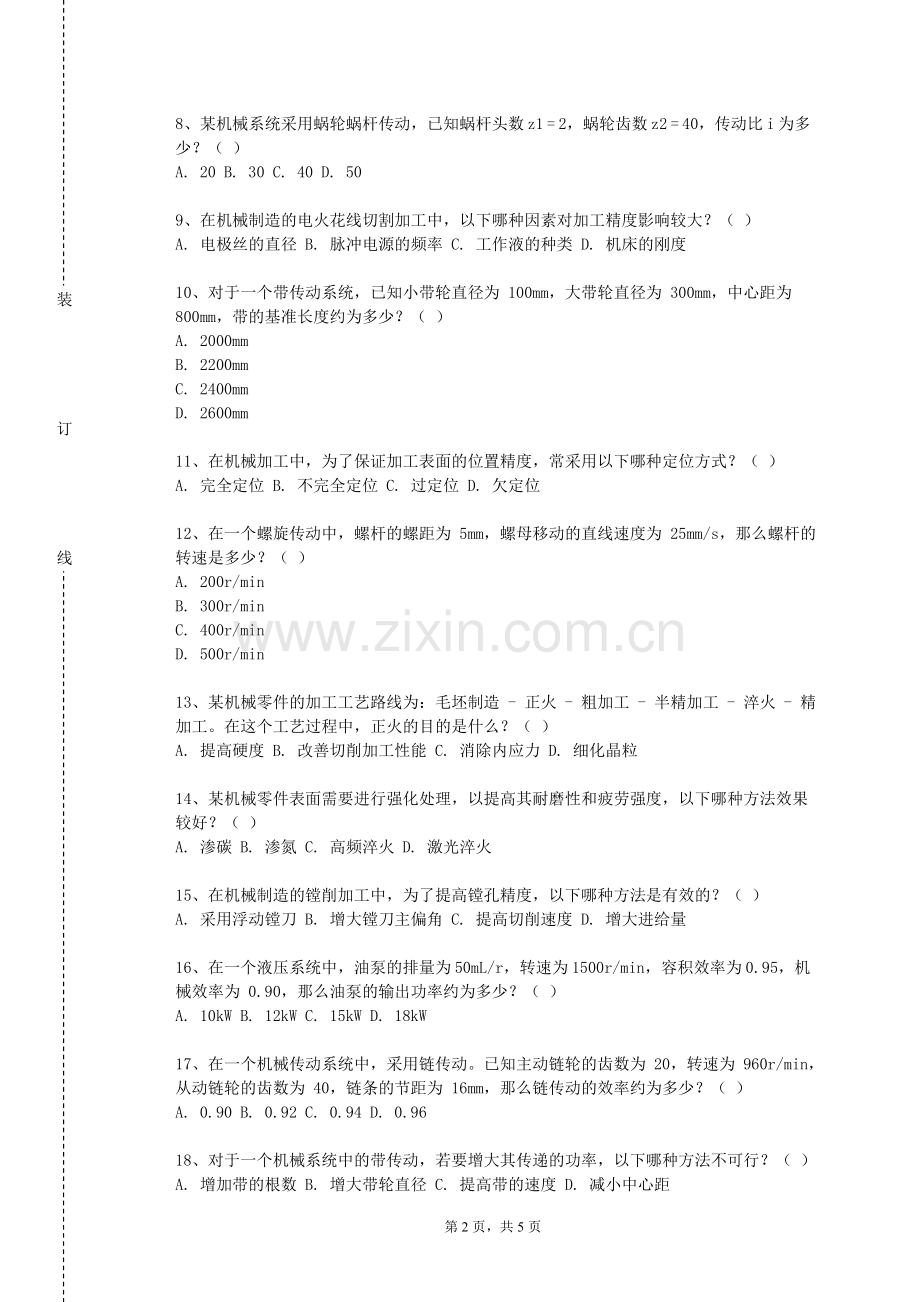

8、某机械系统采用蜗轮蜗杆传动，已知蜗杆头数 z1 = 2，蜗轮齿数 z2 = 40，传动比 i 为多少？（ ）
A. 20 B. 30 C. 40 D. 50

9、在机械制造的电火花线切割加工中，以下哪种因素对加工精度影响较大？（ ）
A. 电极丝的直径 B. 脉冲电源的频率 C. 工作液的种类 D. 机床的刚度

10、对于一个带传动系统，已知小带轮直径为 100mm，大带轮直径为 300mm，中心距为 800mm，带的基准长度约为多少？（ ）
A. 2000mm
B. 2200mm
C. 2400mm
D. 2600mm

11、在机械加工中，为了保证加工表面的位置精度，常采用以下哪种定位方式？（ ）
A. 完全定位 B. 不完全定位 C. 过定位 D. 欠定位

12、在一个螺旋传动中，螺杆的螺距为 5mm，螺母移动的直线速度为 25mm/s，那么螺杆的转速是多少？（ ）
A. 200r/min
B. 300r/min
C. 400r/min
D. 500r/min

13、某机械零件的加工工艺路线为：毛坯制造 - 正火 - 粗加工 - 半精加工 - 淬火 - 精加工。在这个工艺过程中，正火的目的是什么？（ ）
A. 提高硬度 B. 改善切削加工性能 C. 消除内应力 D. 细化晶粒

14、某机械零件表面需要进行强化处理，以提高其耐磨性和疲劳强度，以下哪种方法效果较好？（ ）
A. 渗碳 B. 渗氮 C. 高频淬火 D. 激光淬火

15、在机械制造的镗削加工中，为了提高镗孔精度，以下哪种方法是有效的？（ ）
A. 采用浮动镗刀 B. 增大镗刀主偏角 C. 提高切削速度 D. 增大进给量

16、在一个液压系统中，油泵的排量为 50mL/r，转速为 1500r/min，容积效率为 0.95，机械效率为 0.90，那么油泵的输出功率约为多少？（ ）
A. 10kW B. 12kW C. 15kW D. 18kW

17、在一个机械传动系统中，采用链传动。已知主动链轮的齿数为 20，转速为 960r/min，从动链轮的齿数为 40，链条的节距为 16mm，那么链传动的效率约为多少？（ ）
A. 0.90 B. 0.92 C. 0.94 D. 0.96

18、对于一个机械系统中的带传动，若要增大其传递的功率，以下哪种方法不可行？（ ）
A. 增加带的根数 B. 增大带轮直径 C. 提高带的速度 D. 减小中心距

19、在机械精度设计中，需要确定配合的类型。已知一根轴和一个孔配合，轴的基本尺寸为 50mm，上偏差为 +0.039mm，下偏差为 +0.010mm，孔的上偏差为 +0.059mm，下偏差为 +0.030mm，请问该配合属于哪种配合类型？（ ）
A. 间隙配合
B. 过盈配合
C. 过渡配合
D. 以上都不是

20、某机械零件的工作温度较高，需要选用一种耐热材料，以下哪种材料较为合适？（ ）
A. 耐热钢 B. 钛合金 C. 高温陶瓷 D. 石墨

二、简答题（本大题共3个小题，共15分)
1、（本题5分）说明在机械设计中，联轴器和离合器在功能上的相似点和不同点，以及如何根据具体工况选择使用。

2、（本题5分）阐述机械加工中机械加工表面质量对零件抗胶合能力的影响，并说明提高抗胶合能力的措施。

3、（本题5分）论述在机械零件的精密测量中，常用的测量仪器和方法有哪些，如三坐标测量机、光学测量等，以及如何保证测量精度？

三、分析题（本大题共5个小题，共25分)
1、（本题5分）在机械传动系统中，蜗杆传动有其特定的应用场景。请分析蜗杆传动的特点和优缺点，并说明在哪些情况下适合使用蜗杆传动。

2、（本题5分）机械设计中的可靠性设计是保证设备长期稳定运行的重要手段。请分析可靠性设计的原则和方法，并举例说明其在实际中的应用。

3、（本题5分）某款机械产品在装配过程中需要进行调试和检测。分析调试和检测的内容、方法和设备，如功能测试、精度检测、性能参数测量等，并制定相应的标准和规范。

4、（本题5分）在一款包装机械的设计中，需要对其封口装置的温度控制和压力调节系统进行分析。请探讨温度和压力参数对封口质量的影响，以及如何实现精确的控制。

5、（本题5分）机械工程中的节能设计对于降低能源消耗和保护环境具有重要意义。请分析节能设计的方法和途径，并举例说明在机械设计中如何实现节能目标。

四、绘图题（本大题共2个小题，共20分)
1、（本题10分）根据给定的设计思路，绘制一个机器人的关节减速器装配图，展示其减速原理和结构特点。

2、（本题10分）根据给定的参数，绘制一个轴瓦的零件图，标注尺寸、公差、粗糙度及油槽分布。
