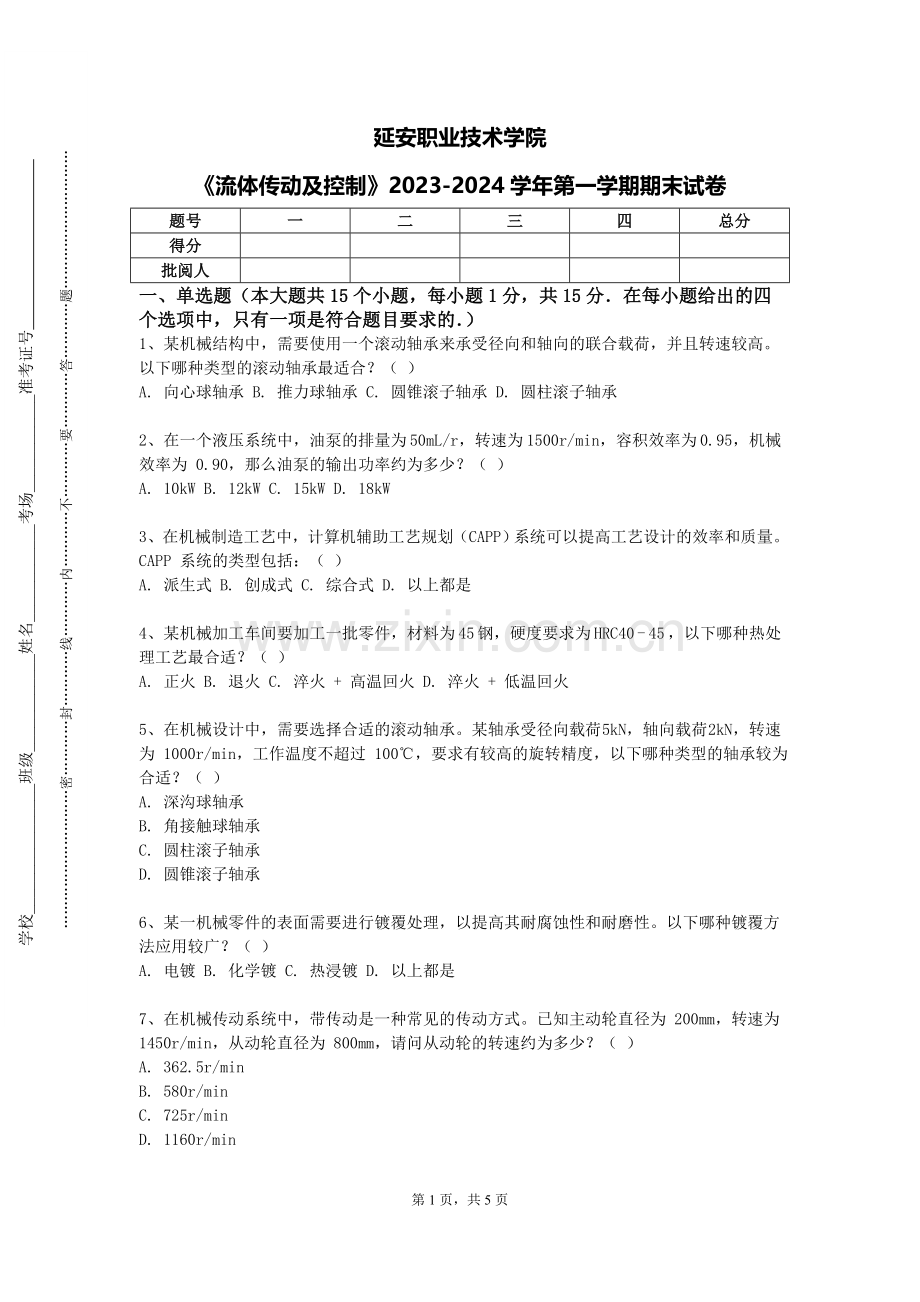

延安职业技术学院《流体传动及控制》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

延安职业技术学院
《流体传动及控制》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某机械结构中，需要使用一个滚动轴承来承受径向和轴向的联合载荷，并且转速较高。以下哪种类型的滚动轴承最适合？（ ）
A. 向心球轴承 B. 推力球轴承 C. 圆锥滚子轴承 D. 圆柱滚子轴承

2、在一个液压系统中，油泵的排量为 50mL/r，转速为 1500r/min，容积效率为 0.95，机械效率为 0.90，那么油泵的输出功率约为多少？（ ）
A. 10kW B. 12kW C. 15kW D. 18kW

3、在机械制造工艺中，计算机辅助工艺规划（CAPP）系统可以提高工艺设计的效率和质量。CAPP 系统的类型包括：（ ）
A. 派生式 B. 创成式 C. 综合式 D. 以上都是

4、某机械加工车间要加工一批零件，材料为 45 钢，硬度要求为 HRC40 - 45 ，以下哪种热处理工艺最合适？（ ）
A. 正火 B. 退火 C. 淬火 + 高温回火 D. 淬火 + 低温回火

5、在机械设计中，需要选择合适的滚动轴承。某轴承受径向载荷 5kN，轴向载荷 2kN，转速为 1000r/min，工作温度不超过 100℃，要求有较高的旋转精度，以下哪种类型的轴承较为合适？（ ）
A. 深沟球轴承
B. 角接触球轴承
C. 圆柱滚子轴承
D. 圆锥滚子轴承

6、某一机械零件的表面需要进行镀覆处理，以提高其耐腐蚀性和耐磨性。以下哪种镀覆方法应用较广？（ ）
A. 电镀 B. 化学镀 C. 热浸镀 D. 以上都是

7、在机械传动系统中，带传动是一种常见的传动方式。已知主动轮直径为 200mm，转速为 1450r/min，从动轮直径为 800mm，请问从动轮的转速约为多少？（ ）
A. 362.5r/min
B. 580r/min
C. 725r/min
D. 1160r/min

8、某一机械结构需要进行焊接工艺，若要求焊缝具有良好的塑性和韧性，以下哪种焊接方法较为合适？（ ）
A. 手工电弧焊 B. 气体保护焊 C. 埋弧焊 D. 电渣焊

9、在机械加工中，为了提高生产效率，常采用多刀多刃加工。以下哪种机床具备这种功能？（ ）
A. 车床 B. 铣床 C. 钻床 D. 组合机床

10、某机械零件的表面需要进行化学热处理，以下哪种方法可以提高零件表面的硬度和耐磨性？（ ）
A. 渗碳 B. 渗氮 C. 碳氮共渗 D. 以上均可

11、机械原理中，机构的运动分析是重要的内容。对于平面四杆机构，下列说法正确的是？（ ）
A. 曲柄摇杆机构中，曲柄为主动件时，一定存在急回特性
B. 双曲柄机构中，两曲柄的长度一定相等
C. 双摇杆机构中，两摇杆的长度一定不相等
D. 平面四杆机构可以通过改变构件的长度和角度关系，实现不同的运动规律

12、对于一个齿轮传动系统，小齿轮齿数为 20，大齿轮齿数为 80，模数为 4mm，压力角为 20°，若小齿轮转速为 1200r/min，请问大齿轮的转速为多少？（ ）
A. 300r/min
B. 400r/min
C. 500r/min
D. 600r/min

13、一个平面四杆机构，已知两连架杆的长度分别为 50 mm 和 100 mm，连杆长度为 80 mm，该机构为哪种类型？（ ）
A. 双曲柄机构 B. 双摇杆机构 C. 曲柄摇杆机构 D. 不确定

14、某机械系统中的滑动轴承，已知其相对间隙ψ = 0.001，轴颈直径 d = 60 mm，轴承半径间隙δ约为多少？（ ）
A. 0.03 mm
B. 0.06 mm
C. 0.09 mm
D. 0.12 mm

15、在机械精度设计中，需要确定配合的类型。已知一根轴和一个孔配合，轴的基本尺寸为 50mm，上偏差为 +0.039mm，下偏差为 +0.010mm，孔的上偏差为 +0.059mm，下偏差为 +0.030mm，请问该配合属于哪种配合类型？（ ）
A. 间隙配合
B. 过盈配合
C. 过渡配合
D. 以上都不是

二、简答题（本大题共4个小题，共20分)
1、（本题5分）在机械设计中，如何进行滑动轴承的热平衡计算？

2、（本题5分）在机械传动系统中，带传动的弹性滑动和打滑有何区别？

3、（本题5分）阐述机械加工中定位误差的产生原因和计算方法，并说明如何通过合理的定位方式减小定位误差。

4、（本题5分）详细分析在机械系统的可靠性增长中，如何通过改进设计、加强质量控制、进行可靠性试验等手段来提高系统的可靠性？

三、绘图题（本大题共5个小题，共25分)
1、（本题5分）按照给定的传动比和中心距，绘制一对渐开线直齿圆柱齿轮的啮合图，包括主视图和剖面图，并标注相关尺寸和参数。

2、（本题5分）绘制一个珩磨机床的主轴箱装配图，包含主轴、齿轮、轴承等部件，标注尺寸和传动比。

3、（本题5分）根据给定的规格，绘制一个滚动轴承座的零件图，标注尺寸、形位公差、粗糙度及安装孔尺寸。

4、（本题5分）绘制一个空气压缩机的气缸和活塞装配图，标明密封结构和润滑方式。

5、（本题5分）根据给定的机械结构，绘制其装配图和使用说明书，展示零件的使用方法。

四、分析题（本大题共4个小题，共40分)
1、（本题10分）机械系统的故障预测是提前发现故障并采取措施的重要方法。请分析故障预测的技术和方法，并举例说明其在实际中的应用。

2、（本题10分）机械设计中的人机工程学考虑十分重要。分析人机工程学在机械设计中的应用，并举例说明如何提高机械的人机友好性。

3、（本题10分）机械制造中的铸造工艺具有一定的特点和适用范围。请详细分析铸造工艺的分类（如砂型铸造、熔模铸造、压力铸造等）、优缺点，以及在设计铸件时需要考虑的结构工艺性问题。

4、（本题10分）机械工程中的维修保养对于延长设备寿命至关重要。请分析机械设备维修保养的方法和注意事项，并结合实际案例说明。
