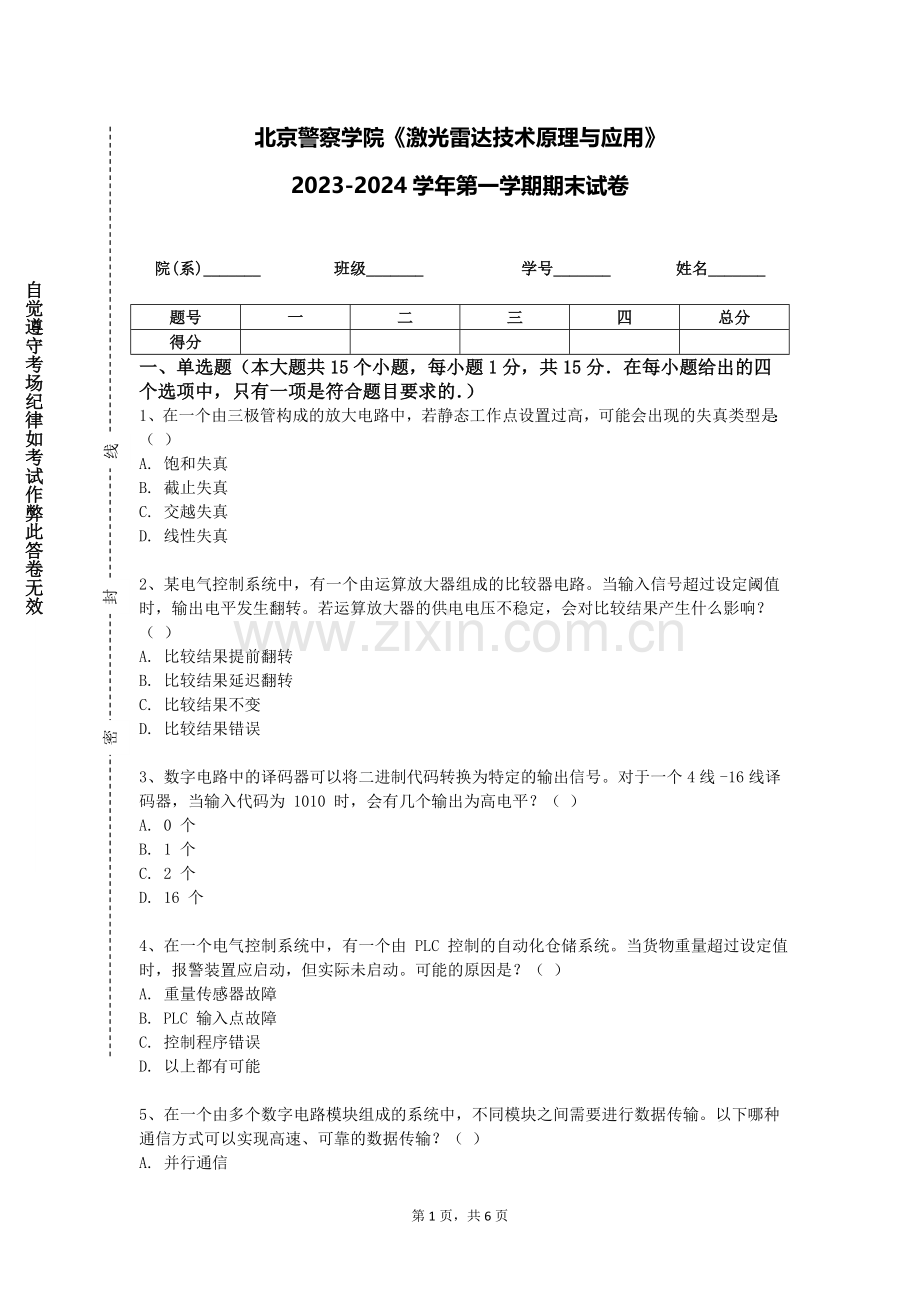

北京警察学院《激光雷达技术原理与应用》2023-2024学年第一学期期末试卷.doc

自觉遵守考场纪律如考试作弊此答卷无效

密
封
线

北京警察学院《激光雷达技术原理与应用》
2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个由三极管构成的放大电路中，若静态工作点设置过高，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

2、某电气控制系统中，有一个由运算放大器组成的比较器电路。当输入信号超过设定阈值时，输出电平发生翻转。若运算放大器的供电电压不稳定，会对比较结果产生什么影响？（ ）
A. 比较结果提前翻转
B. 比较结果延迟翻转
C. 比较结果不变
D. 比较结果错误

3、数字电路中的译码器可以将二进制代码转换为特定的输出信号。对于一个 4 线 -16 线译码器，当输入代码为 1010 时，会有几个输出为高电平？（ ）
A. 0 个
B. 1 个
C. 2 个
D. 16 个

4、在一个电气控制系统中，有一个由 PLC 控制的自动化仓储系统。当货物重量超过设定值时，报警装置应启动，但实际未启动。可能的原因是？（ ）
A. 重量传感器故障
B. PLC 输入点故障
C. 控制程序错误
D. 以上都有可能

5、在一个由多个数字电路模块组成的系统中，不同模块之间需要进行数据传输。以下哪种通信方式可以实现高速、可靠的数据传输？（ ）
A. 并行通信
B. 串行通信
C. 无线通信
D. 红外线通信

6、在一个电子电路的故障诊断中，使用了万用表进行测量。以下哪个万用表功能对于检测电路故障最有用？（ ）
A. 电压测量
B. 电流测量
C. 电阻测量
D. 二极管测试

7、对于一个由三极管构成的射极输出器，已知三极管的β = 80，集电极电阻 R C = 1kΩ，电源电压 V CC = 12V，发射极电阻 R E = 2kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 20Ω B. 25Ω C. 50Ω D. 100Ω

8、有一个平行板电容器，两板间距为 d，极板面积为 S，中间填充了相对介电常数为 εr 的电介质。若将极板间距减小为原来的一半，同时电介质的相对介电常数增大为原来的 2 倍，电容器的电容变为：（ ）
A. 2C
B. 4C
C. C/2
D. C/4

9、某电气控制系统中，有一个由接触器、继电器和行程开关组成的自动往复运动控制电路。当行程开关损坏，无法正常动作时，设备会出现什么情况？（ ）
A. 停止运动
B. 单向运动
C. 持续往复运动
D. 运动速度加快

10、在一个数字信号处理系统中，需要对数字信号进行滤波和压缩。以下哪种电路组合可以实现这个功能？（ ）
A. 滤波器和放大器
B. 编码器和解码器
C. 压缩器和滤波器
D. 计数器和译码器

11、在一个数字系统中，需要对数据进行加密和解密。以下哪种加密算法在数字电路中实现相对简单？（ ）
A. 对称加密算法
B. 非对称加密算法
C. 哈希算法
D. 随机数生成算法

12、一个数字系统使用 ADC 对一个缓慢变化的模拟信号进行采样，若 ADC 的转换时间较长，为了减少误差，应该采取什么措施？（ ）
A. 增加采样频率
B. 降低采样频率
C. 使用更高分辨率的 ADC
D. 使用更快的 ADC

13、在一个电子设备的控制系统中，需要实现对电机的调速控制。以下哪种电子元件可以用于电机的调速控制？（ ）
A. 电位器
B. 编码器
C. 驱动器
D. 传感器

14、在一个电气控制系统中，使用了一个霍尔传感器来检测磁场强度。若霍尔传感器的灵敏度降低，会对测量结果产生什么影响？（ ）
A. 测量值偏小
B. 测量值偏大
C. 测量值不变
D. 测量结果不稳定

15、电气控制中，常常需要对电路进行保护。除了断路器和熔断器外，还可以使用漏电保护器。漏电保护器能够检测到电路中的漏电电流，并及时切断电源，保护人身安全。以下关于漏电保护器的描述，错误的是（ ）
A. 适用于所有的电气电路
B. 动作电流和动作时间可以调整
C. 安装时应注意接线正确
D. 定期需要进行测试和维护

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、对于电子电路的调试，以下哪些工具是常用的？（ ）
A. 示波器
B. 逻辑分析仪
C. 频谱分析仪
D. 信号源

2、在研究电磁场的对称性时，以下哪些是常见的对称操作（ ）
A. 平移 B. 旋转 C. 反射 D. 时间反演

3、在模拟电路的故障诊断中，以下哪些方法是常用的？（ ）
A. 直观检查法 B. 测量法 C. 替换法 D. 信号注入法

4、对于数字电路中的数字滤波器，以下描述正确的是（ ）
A. 可以对数字信号进行滤波处理
B. 分为有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器
C. 可以用硬件或软件实现
D. 常用于信号处理领域

5、在模拟乘法器的性能指标中，以下哪些是重要的？（ ）
A. 输入失调电压 B. 增益精度 C. 线性度 D. 带宽

6、对于电子系统中的传感器，以下哪些分类是常见的？（ ）
A. 物理量传感器
B. 化学量传感器
C. 生物量传感器
D. 数字量传感器

7、以下哪些是电气控制系统中的执行机构？
A. 气缸
B. 液压缸
C. 直线电机
D. 丝杠螺母副

8、以下关于数字电路中的 ADC （模数转换器）的采样定理，正确的是（ ）
A. 采样频率必须大于信号最高频率的两倍
B. 保证能无失真地恢复原始信号
C. 是 ADC 设计的重要依据
D. 决定了 ADC 的性能

9、在电气控制系统中，常用的保护装置有哪些？
A. 短路保护
B. 过载保护
C. 欠压保护
D. 漏电保护

10、对于电动力学中的电磁张量，以下特点描述准确的有（ ）
A. 是一个二阶张量 B. 包含电场和磁场信息 C. 具有对称性 D. 与参考系无关

11、以下哪些因素会影响电气控制系统的稳定性？
A. 控制器参数
B. 负载特性
C. 电源质量
D. 线路布局

12、在集成运放的非线性应用中，以下哪些电路是常见的？（ ）
A. 电压比较器 B. 方波发生器 C. 三角波发生器 D. 锯齿波发生器

13、以下关于数字电路中的移位寄存器的描述，正确的有（ ）
A. 可以实现数据的串行输入和并行输出
B. 能够进行数据的移位操作
C. 常用于数据的存储和传输
D. 有左移寄存器和右移寄存器之分

14、在 PLC 编程中，常用的逻辑运算指令有哪些？
A. 与运算
B. 或运算
C. 非运算
D. 异或运算

15、在工厂的电气设备选型中，以下哪些因素需要考虑设备的节能性能？（ ）
A. 设备的效率
B. 设备的功率因数
C. 设备的运行模式
D. 设备的价格

三、简答题（本大题共5个小题，共25分)
1、（本题5分）说明电力系统继电保护的基本任务和构成原理。

2、（本题5分）分析一个复杂的反馈放大电路的稳定性，并提出改善稳定性的措施。

3、（本题5分）简述电力系统中的分布式电源接入对系统的影响。

4、（本题5分）解释静磁场的安培环路定理，并给出应用实例。

5、（本题5分）讲解在数字电路中如何进行数字信号的扰码和解扰电路设计。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个风力发电场的风机叶片出现了损坏现象。分析可能的原因，如风力过大、叶片质量问题等，并提出维修和预防措施。

2、（本题10分）自动化生产线中的自动化仓储系统起着重要作用。请分析自动化仓储系统的组成和工作原理，阐述其在提高物流效率方面的应用。

3、（本题10分）在一个智能建筑的电气系统设计中，需要实现对灯光、空调和安防设备的自动化控制。请分析应采用何种通信协议和网络架构来确保各个设备之间的高效、稳定通信，同时考虑系统的扩展性和兼容性，并阐述如何进行系统的可靠性设计以应对可能的故障。

第6页，共6页
