四川外国语大学成都学院《过程检测技术及仪表》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、考虑一个时序逻辑电路，使用 D 触发器实现。已知时钟频率为 100 MHz ，在连续的 5 个时钟周期内，输入信号 D 依次为 1、0、1、0、1 。那么在第 5 个时钟上升沿过后，触发器的输出 Q 最有可能是（ ）
A. 1 B. 0 C. 不确定 D. 以上都不对

2、在一个数字电路中，使用了数据选择器从 4 个输入数据中选择一个输出。控制信号为 2 位二进制数，当控制信号为 10 时，选择的输入数据应该是（ ）
A. 第 1 个 B. 第 2 个 C. 第 3 个 D. 第 4 个

3、在电力系统的无功功率平衡中，无功电源包括同步发电机、同步调相机、并联电容器和静止无功补偿器等。下列关于这些无功电源特点的描述，错误的是（ ）
A. 同步发电机既能发出有功功率，也能发出无功功率
B. 同步调相机只能发出无功功率，不能吸收无功功率
C. 并联电容器输出的无功功率与电压平方成正比
D. 静止无功补偿器响应速度快，能够平滑调节无功输出

4、在一个数字系统中，需要对数据进行编码和解码。以下哪种编码方式可以减少数据传输中的错误？（ ）
A. 重复编码
B. 奇偶校验编码
C. 格雷码编码
D. 汉明码编码

5、在一个电子电路的故障诊断中，使用了万用表进行测量。以下哪个万用表功能对于检测电路故障最有用？（ ）
A. 电压测量
B. 电流测量
C. 电阻测量
D. 二极管测试

6、对于一个由计数器和译码器组成的数字系统，若计数器的计数范围是 0 - 9，译码器的输入为计数器的输出，那么译码器需要多少个输出端？（ ）
A. 4 B. 8 C. 10 D. 16

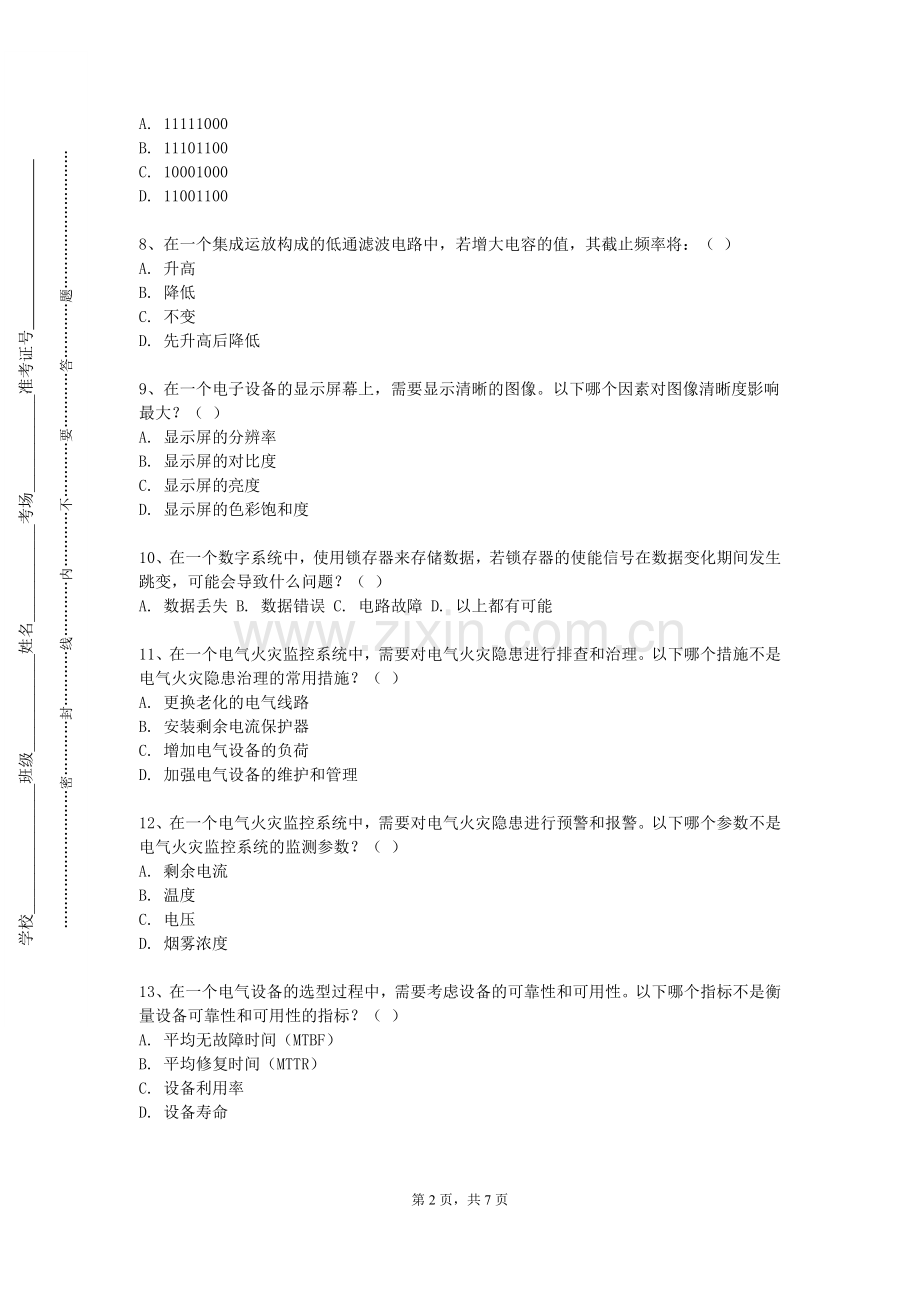

7、有一个数字电路用于将 8 位二进制数转换为格雷码。当输入的二进制数为 10101100 时，经过电路转换后的格雷码输出应该是（ ）
A. 11111000
B. 11101100
C. 10001000
D. 11001100

8、在一个集成运放构成的低通滤波电路中，若增大电容的值，其截止频率将：（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低

9、在一个电子设备的显示屏幕上，需要显示清晰的图像。以下哪个因素对图像清晰度影响最大？（ ）
A. 显示屏的分辨率
B. 显示屏的对比度
C. 显示屏的亮度
D. 显示屏的色彩饱和度

10、在一个数字系统中，使用锁存器来存储数据，若锁存器的使能信号在数据变化期间发生跳变，可能会导致什么问题？（ ）
A. 数据丢失 B. 数据错误 C. 电路故障 D. 以上都有可能

11、在一个电气火灾监控系统中，需要对电气火灾隐患进行排查和治理。以下哪个措施不是电气火灾隐患治理的常用措施？（ ）
A. 更换老化的电气线路
B. 安装剩余电流保护器
C. 增加电气设备的负荷
D. 加强电气设备的维护和管理

12、在一个电气火灾监控系统中，需要对电气火灾隐患进行预警和报警。以下哪个参数不是电气火灾监控系统的监测参数？（ ）
A. 剩余电流
B. 温度
C. 电压
D. 烟雾浓度

13、在一个电气设备的选型过程中，需要考虑设备的可靠性和可用性。以下哪个指标不是衡量设备可靠性和可用性的指标？（ ）
A. 平均无故障时间（MTBF）
B. 平均修复时间（MTTR）
C. 设备利用率
D. 设备寿命

14、在一个电力系统中，需要对电力设备进行预防性试验。以下哪种试验不属于电力设备预防性试验的内容？（ ）
A. 绝缘电阻试验
B. 耐压试验
C. 短路试验
D. 接地电阻试验

15、在一个由与非门组成的数字电路中，已知输入信号 A = 1，B = 0，C = 1 ，经过一系列逻辑运算后，输出信号 Y 为 0。若将输入信号 B 改为 1 ，其他输入信号不变，那么此时输出信号 Y 最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

16、在电动力学中，一个电流元 Idl 在空间某点产生的磁感应强度 dB 与电流元的关系为：（ ）
A. dB 与 Idl 成正比，与距离的平方成反比
B. dB 与 Idl 成正比，与距离成正比
C. dB 与 Idl 成正比，与距离成反比
D. dB 与 Idl 成反比，与距离成正比

17、在一个电气控制系统中，需要实现对电机的启动和停止控制。以下哪种设备不属于电机启动和停止控制设备？（ ）
A. 接触器
B. 继电器
C. 变频器
D. 变压器

18、在一个电子电路的调试过程中，发现电路的输出电压不稳定。以下哪个因素可能导致输出电压不稳定？（ ）
A. 电源电压波动
B. 电子元件老化
C. 电路负载变化
D. 以上都是

19、在一个多级直接耦合放大电路中，第一级的增益为30dB，第二级的增益为40dB，第三级的增益为50dB。请问总的增益约为多少？（ ）
A. 120dB B. 110dB C. 100dB D. 90dB

20、在一个电力电子设备中，IGBT（绝缘栅双极型晶体管）是一种常用的功率开关器件。以下哪个特点不是 IGBT 的优点？（ ）
A. 开关速度快
B. 导通压降小
C. 输入阻抗高
D. 价格便宜

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、电力系统的稳定性包括（ ）
A. 功角稳定
B. 电压稳定
C. 频率稳定
D. 暂态稳定

2、在电子电路故障诊断中，以下哪些方法是常用的？（ ）
A. 直观检查法
B. 测量电压法
C. 信号注入法
D. 替换法

3、以下哪些因素会影响电气控制系统的稳定性？
A. 控制器参数
B. 负载特性
C. 电源质量
D. 线路布局

4、对于数字电路中的时序逻辑电路的状态转换图，以下描述正确的是（ ）
A. 可以清晰地表示电路的状态转换关系
B. 有助于分析电路的功能
C. 可以用于设计电路
D. 是一种图形化的描述方式

5、对于放大器的频率响应，以下哪些概念是重要的？（ ）
A. 通频带
B. 截止频率
C. 增益带宽积
D. 相位裕度

6、对于电动力学中的介电常数和磁导率，以下说法合理的有（ ）
A. 描述介质的电磁特性 B. 一般为复数 C. 与频率有关 D. 是常量

7、以下哪些电器元件可以用于电气控制系统的短路保护？
A. 熔断器
B. 断路器
C. 热继电器
D. 过电流继电器

8、交流电动机的调速系统中，闭环控制相对于开环控制的优点有哪些？
A. 精度高
B. 动态性能好
C. 抗干扰能力强
D. 调试简单

9、在电气控制箱的设计中，应考虑哪些因素？
A. 散热
B. 防护等级
C. 安装方式
D. 操作方便性

10、在电力系统的故障诊断中，以下哪些信号可以作为故障特征量？（ ）
A. 电流信号
B. 电压信号
C. 功率信号
D. 频率信号

11、在电力系统的电压控制中，无功电源的配置原则包括（ ）
A. 分层分区平衡
B. 就地补偿为主
C. 集中补偿为辅
D. 随负荷变化灵活调整

12、以下关于电动力学中的规范变换，表述准确的有（ ）
A. 不改变物理结果 B. 可以简化计算 C. 有多种形式 D. 只适用于特定的场

13、在电动力学中，以下哪些情况会导致电磁波的模式分裂（ ）
A. 外加电场 B. 介质不均匀 C. 边界条件改变 D. 温度变化

14、以下关于电磁波的量子特性，表述准确的有（ ）
A. 电磁波具有粒子性 B. 能量以光子形式存在 C. 解释了光电效应 D. 与经典电动力学矛盾
试题 正确的有（ ）
A. 存在截止频率 B. 模式多样 C. 传播特性与波导尺寸有关 D. 能量不会损耗

15、对于磁矢势，以下说法正确的有（ ）
A. 其旋度等于磁场 B. 具有多值性 C. 可以唯一确定磁场 D. 与参考点的选择有关

三、简答题（本大题共6个小题，共30分)
1、（本题5分）简述电力系统短路故障的类型和危害。

2、（本题5分）简述电力系统中的电力现货市场交易规则和特点。

3、（本题5分）解释A/D转换过程中的量化误差和编码误差。

4、（本题5分）解释电气控制中如何实现电气系统的自适应控制。

5、（本题5分）解释电力系统通信的主要方式和技术。

6、（本题5分）说明电力系统继电保护的基本任务和构成原理。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）某风力发电场的集电线路发生故障，导致多台风机停运。请分析可能的故障原因，如线路绝缘子击穿、导线断股、杆塔倾斜等，并说明如何通过线路巡检、在线监测技术及时发现和处理故障，以减少停电损失。

2、（本题10分）某住宅小区的配电室经常发生跳闸现象，影响居民正常用电。经初步检测，怀疑是过载保护设置不当、部分电线绝缘老化以及部分电器设备存在短路隐患。请深入分析可能导致这些问题的技术因素，并给出解决问题的具体步骤和长期维护建议。
