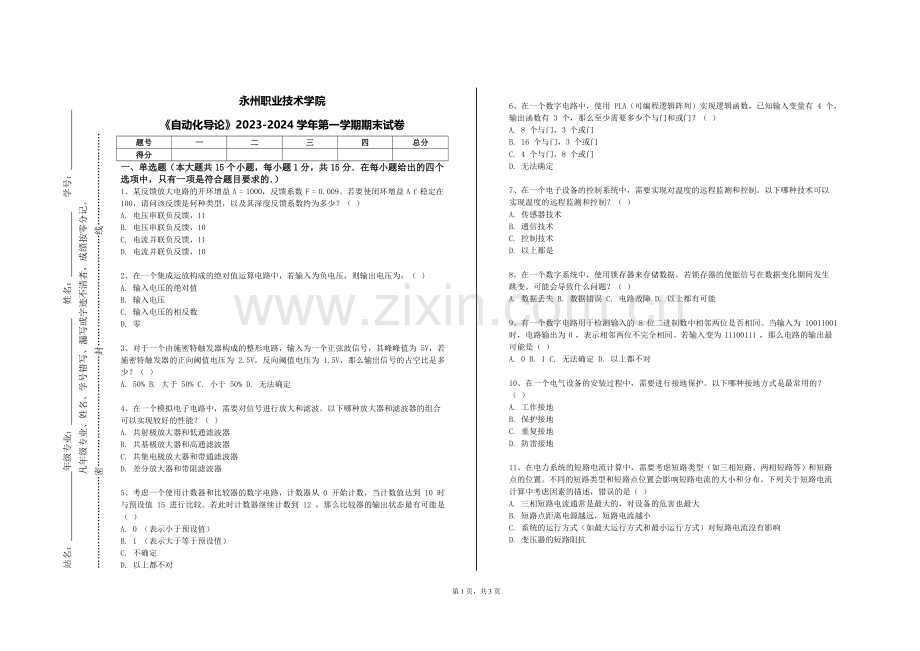

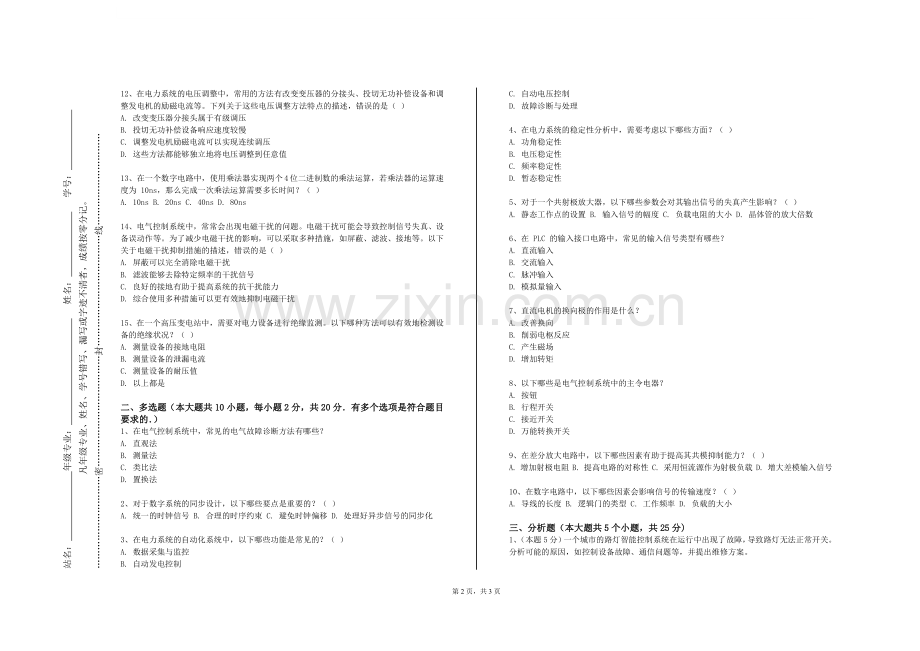

永州职业技术学院《自动化导论》2023-2024学年第一学期期末试卷.doc

站名： 年级专业： 姓名： 学号：
凡年级专业、姓名、学号错写、漏写或字迹不清者，成绩按零分记。
…………………………密………………………………封………………………………线…………………………

永州职业技术学院
《自动化导论》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某反馈放大电路的开环增益 A = 1000，反馈系数 F = 0.009。若要使闭环增益 A f 稳定在 100，请问该反馈是何种类型，以及其深度反馈系数约为多少？（ ）
A. 电压串联负反馈，11
B. 电压串联负反馈，10
C. 电流并联负反馈，11
D. 电流并联负反馈，10

2、在一个集成运放构成的绝对值运算电路中，若输入为负电压，则输出电压为：（ ）
A. 输入电压的绝对值
B. 输入电压
C. 输入电压的相反数
D. 零

3、对于一个由施密特触发器构成的整形电路，输入为一个正弦波信号，其峰峰值为 5V，若施密特触发器的正向阈值电压为 2.5V，反向阈值电压为 1.5V，那么输出信号的占空比是多少？（ ）
A. 50% B. 大于 50% C. 小于 50% D. 无法确定

4、在一个模拟电子电路中，需要对信号进行放大和滤波。以下哪种放大器和滤波器的组合可以实现较好的性能？（ ）
A. 共射极放大器和低通滤波器
B. 共基极放大器和高通滤波器
C. 共集电极放大器和带通滤波器
D. 差分放大器和带阻滤波器

5、考虑一个使用计数器和比较器的数字电路，计数器从 0 开始计数，当计数值达到 10 时与预设值 15 进行比较。若此时计数器继续计数到 12 ，那么比较器的输出状态最有可能是（ ）
A. 0 （表示小于预设值）
B. 1 （表示大于等于预设值）
C. 不确定
D. 以上都不对

6、在一个数字电路中，使用 PLA（可编程逻辑阵列）实现逻辑函数，已知输入变量有 4 个，输出函数有 3 个，那么至少需要多少个与门和或门？（ ）
A. 8 个与门，3 个或门
B. 16 个与门，3 个或门
C. 4 个与门，8 个或门
D. 无法确定

7、在一个电子设备的控制系统中，需要实现对温度的远程监测和控制。以下哪种技术可以实现温度的远程监测和控制？（ ）
A. 传感器技术
B. 通信技术
C. 控制技术
D. 以上都是

8、在一个数字系统中，使用锁存器来存储数据，若锁存器的使能信号在数据变化期间发生跳变，可能会导致什么问题？（ ）
A. 数据丢失 B. 数据错误 C. 电路故障 D. 以上都有可能

9、有一个数字电路用于检测输入的 8 位二进制数中相邻两位是否相同。当输入为 10011001 时，电路输出为 0 ，表示相邻两位不完全相同。若输入变为 11100111 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 无法确定 D. 以上都不对

10、在一个电气设备的安装过程中，需要进行接地保护。以下哪种接地方式是最常用的？（ ）
A. 工作接地
B. 保护接地
C. 重复接地
D. 防雷接地

11、在电力系统的短路电流计算中，需要考虑短路类型（如三相短路、两相短路等）和短路点的位置。不同的短路类型和短路点位置会影响短路电流的大小和分布。下列关于短路电流计算中考虑因素的描述，错误的是（ ）
A. 三相短路电流通常是最大的，对设备的危害也最大
B. 短路点距离电源越远，短路电流越小
C. 系统的运行方式（如最大运行方式和最小运行方式）对短路电流没有影响
D. 变压器的短路阻抗

12、在电力系统的电压调整中，常用的方法有改变变压器的分接头、投切无功补偿设备和调整发电机的励磁电流等。下列关于这些电压调整方法特点的描述，错误的是（ ）
A. 改变变压器分接头属于有级调压
B. 投切无功补偿设备响应速度较慢
C. 调整发电机励磁电流可以实现连续调压
D. 这些方法都能够独立地将电压调整到任意值

13、在一个数字电路中，使用乘法器实现两个 4 位二进制数的乘法运算，若乘法器的运算速度为 10ns，那么完成一次乘法运算需要多长时间？（ ）
A. 10ns B. 20ns C. 40ns D. 80ns

14、电气控制系统中，常常会出现电磁干扰的问题。电磁干扰可能会导致控制信号失真、设备误动作等。为了减少电磁干扰的影响，可以采取多种措施，如屏蔽、滤波、接地等。以下关于电磁干扰抑制措施的描述，错误的是（ ）
A. 屏蔽可以完全消除电磁干扰
B. 滤波能够去除特定频率的干扰信号
C. 良好的接地有助于提高系统的抗干扰能力
D. 综合使用多种措施可以更有效地抑制电磁干扰

15、在一个高压变电站中，需要对电力设备进行绝缘监测。以下哪种方法可以有效地检测设备的绝缘状况？（ ）
A. 测量设备的接地电阻
B. 测量设备的泄漏电流
C. 测量设备的耐压值
D. 以上都是

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在电气控制系统中，常见的电气故障诊断方法有哪些？
A. 直观法
B. 测量法
C. 类比法
D. 置换法

2、对于数字系统的同步设计，以下哪些要点是重要的？（ ）
A. 统一的时钟信号 B. 合理的时序约束 C. 避免时钟偏移 D. 处理好异步信号的同步化

3、在电力系统的自动化系统中，以下哪些功能是常见的？（ ）
A. 数据采集与监控
B. 自动发电控制
C. 自动电压控制
D. 故障诊断与处理

4、在电力系统的稳定性分析中，需要考虑以下哪些方面？（ ）
A. 功角稳定性
B. 电压稳定性
C. 频率稳定性
D. 暂态稳定性

5、对于一个共射极放大器，以下哪些参数会对其输出信号的失真产生影响？（ ）
A. 静态工作点的设置 B. 输入信号的幅度 C. 负载电阻的大小 D. 晶体管的放大倍数

6、在 PLC 的输入接口电路中，常见的输入信号类型有哪些？
A. 直流输入
B. 交流输入
C. 脉冲输入
D. 模拟量输入

7、直流电机的换向极的作用是什么？
A. 改善换向
B. 削弱电枢反应
C. 产生磁场
D. 增加转矩

8、以下哪些是电气控制系统中的主令电器？
A. 按钮
B. 行程开关
C. 接近开关
D. 万能转换开关

9、在差分放大电路中，以下哪些因素有助于提高其共模抑制能力？（ ）
A. 增加射极电阻 B. 提高电路的对称性 C. 采用恒流源作为射极负载 D. 增大差模输入信号

10、在数字电路中，以下哪些因素会影响信号的传输速度？（ ）
A. 导线的长度 B. 逻辑门的类型 C. 工作频率 D. 负载的大小

三、分析题（本大题共5个小题，共25分)
1、（本题5分）一个城市的路灯智能控制系统在运行中出现了故障，导致路灯无法正常开关。分析可能的原因，如控制设备故障、通信问题等，并提出维修方案。

2、（本题5分）电气自动化在智能家居中的应用越来越受到关注。请分析电气自动化在智能家居中的关键技术和作用，探讨其对生活便利性和舒适度的提升。

3、（本题5分）某小区的太阳能热水系统在使用过程中出现了水温不稳定的情况。分析可能的原因，如天气变化、设备故障等，并提出提高水温稳定性的措施。

4、（本题5分）在智能工厂中，工业物联网（IIoT）的应用带来了新的挑战。请分析 IIoT 在电气系统中的应用场景和可能面临的问题，如设备连接性、数据安全、网络管理等，并提出解决方案。

5、（本题5分）某高层建筑的电气消防系统在一次火灾中未能正常发挥作用，造成了较大的损失。请详细分析可能导致消防系统失效的原因，如探测器故障、线路老化、控制逻辑错误等，并提出加强电气消防系统可靠性和有效性的措施，如定期检测维护、更新老化设备、优化控制程序等。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）设计一个具有自动增益控制功能的放大电路。

2、（本题10分）阐述电气控制系统中无线通信技术在电气控制中的应用。

3、（本题10分）描述计数器的分类（如同步计数器和异步计数器）及其工作特点，并举例说明其应用。

4、（本题10分）分析在高频情况下电容和电感的等效模型及其对电路的影响。

第3页，共3页
