山东师范大学
《模拟电路和数字电路》2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某电气控制系统中，有一个由接触器、继电器和行程开关组成的自动往复运动控制电路。当行程开关损坏，无法正常动作时，设备会出现什么情况？（ ）
A. 停止运动
B. 单向运动
C. 持续往复运动
D. 运动速度加快

2、某电气控制系统用于控制一个风机的调速，采用了液力耦合器进行调速。若液力耦合器的工作油温度过高，会对调速效果产生什么影响？（ ）
A. 调速范围变小
B. 调速精度降低
C. 无法调速
D. 以上都有可能

3、在一个电气自动化系统中，使用了 PLC 和触摸屏进行控制和监控。触摸屏可以显示系统的运行状态、参数设置等信息，并接收操作人员的输入。PLC 则负责执行控制逻辑。以下关于 PLC 与触摸屏通信的描述，正确的是（ ）
A. 通信协议通常由触摸屏厂家确定
B. 通信速度对系统性能影响不大
C. 可以通过无线方式进行通信
D. 通信线路的长度没有限制

4、在一个电子设备的显示驱动电路中，需要控制显示屏的亮度。以下哪种方法可以实现显示屏亮度的调节？（ ）
A. 改变电源电压
B. 改变显示屏的对比度
C. 使用脉宽调制（PWM）技术
D. 以上都是

5、在一个电气控制系统中，需要实现对电机的调速控制。以下哪种调速方式是最常用的？（ ）

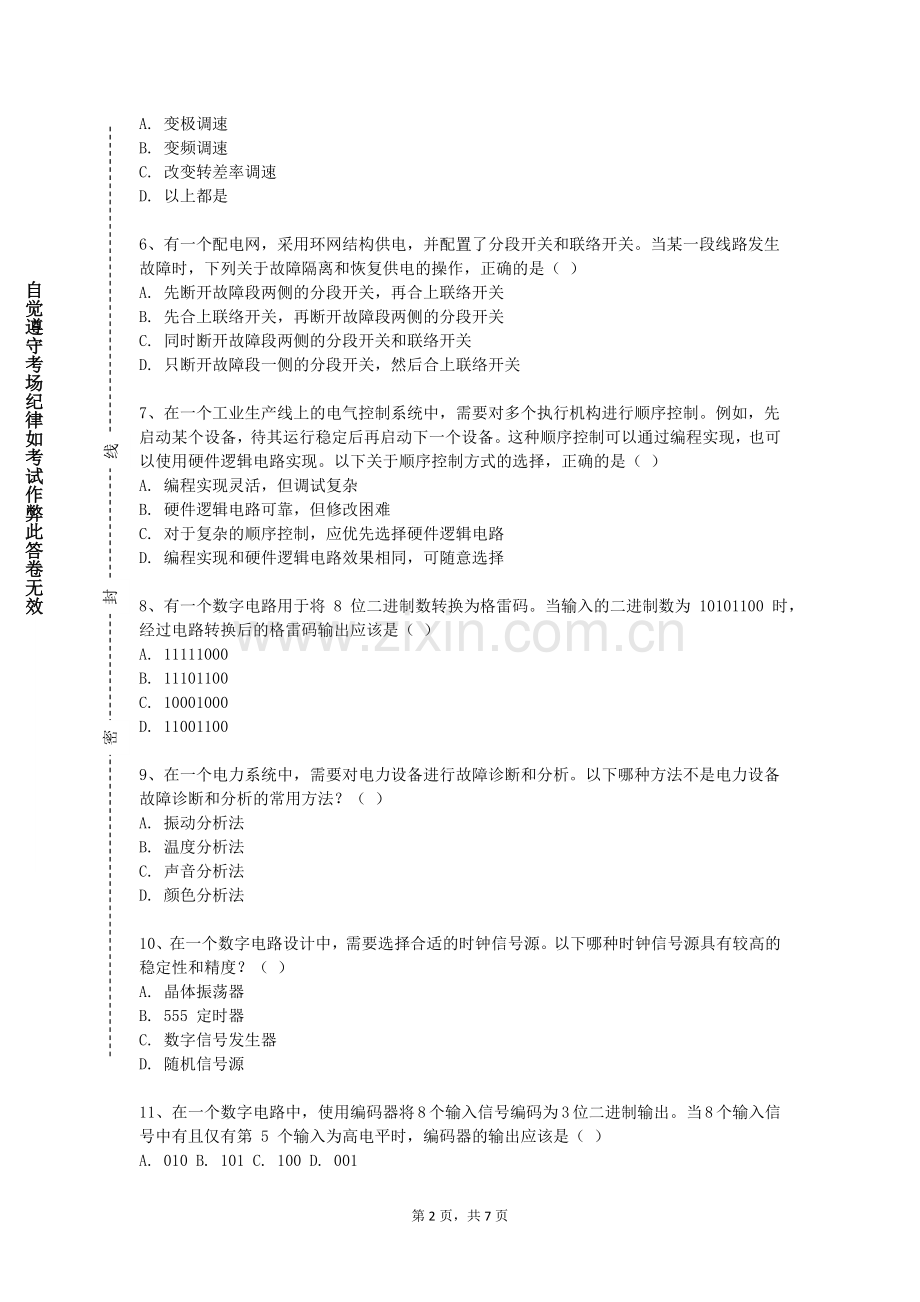

A. 变极调速
B. 变频调速
C. 改变转差率调速
D. 以上都是

6、有一个配电网，采用环网结构供电，并配置了分段开关和联络开关。当某一段线路发生故障时，下列关于故障隔离和恢复供电的操作，正确的是（ ）
A. 先断开故障段两侧的分段开关，再合上联络开关
B. 先合上联络开关，再断开故障段两侧的分段开关
C. 同时断开故障段两侧的分段开关和联络开关
D. 只断开故障段一侧的分段开关，然后合上联络开关

7、在一个工业生产线上的电气控制系统中，需要对多个执行机构进行顺序控制。例如，先启动某个设备，待其运行稳定后再启动下一个设备。这种顺序控制可以通过编程实现，也可以使用硬件逻辑电路实现。以下关于顺序控制方式的选择，正确的是（ ）
A. 编程实现灵活，但调试复杂
B. 硬件逻辑电路可靠，但修改困难
C. 对于复杂的顺序控制，应优先选择硬件逻辑电路
D. 编程实现和硬件逻辑电路效果相同，可随意选择

8、有一个数字电路用于将 8 位二进制数转换为格雷码。当输入的二进制数为 10101100 时，经过电路转换后的格雷码输出应该是（ ）
A. 11111000
B. 11101100
C. 10001000
D. 11001100

9、在一个电力系统中，需要对电力设备进行故障诊断和分析。以下哪种方法不是电力设备故障诊断和分析的常用方法？（ ）
A. 振动分析法
B. 温度分析法
C. 声音分析法
D. 颜色分析法

10、在一个数字电路设计中，需要选择合适的时钟信号源。以下哪种时钟信号源具有较高的稳定性和精度？（ ）
A. 晶体振荡器
B. 555 定时器
C. 数字信号发生器
D. 随机信号源

11、在一个数字电路中，使用编码器将 8 个输入信号编码为 3 位二进制输出。当 8 个输入信号中有且仅有第 5 个输入为高电平时，编码器的输出应该是（ ）
A. 010 B. 101 C. 100 D. 001

12、在一个电气火灾监控系统中，需要对电气火灾隐患进行排查和治理。以下哪个措施不是电气火灾隐患治理的常用措施？（ ）
A. 更换老化的电气线路
B. 安装剩余电流保护器
C. 增加电气设备的负荷
D. 加强电气设备的维护和管理

13、在相对论电动力学中，一个光子的能量为 E ，动量为 p ，则其频率 ν 与波长 λ 的关系为（h 为普朗克常数）：（ ）
A. ν = E / h ，λ = h / p
B. ν = h / E ，λ = p / h
C. ν = p / h ，λ = E / h
D. ν = h / p ，λ = E / h

14、有一个用于检测输入二进制序列中连续 1 的个数的数字电路。当输入序列为 10110111 时，电路输出为 3 。若输入序列变为 11001101 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 2 D. 3

15、在一个由三极管构成的共基极放大电路中，已知三极管的β = 150，集电极电阻RC = 3kΩ，发射极电阻RE = 1.5kΩ，电源电压VCC = 15V，基极电流IB = 30μA。忽略三极管的饱和压降，请问该电路的电压增益约为多少？（ ）
A. -75 B. -100 C. 75 D. 100

16、在一个正弦波振荡电路中，要使电路能够起振，放大器的放大倍数应该满足的条件是：（ ）
A. 等于 1
B. 小于 1
C. 大于 1
D. 大于 3

17、一个 8 位的 D/A 转换器，其满量程输出电压为 5V，若输入的数字量为 10000000，那么输出的模拟电压是多少？（ ）
A. 1.25V B. 2.5V C. 3.75V D. 0.625V

18、对于一个共漏极放大电路，其输入电阻约为 10MΩ，输出电阻约为 1kΩ，电压增益约为 0.9。若输入信号源的内阻为 1MΩ，负载电阻为 10kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.09 B. 0.81 C. 0.9 D. 0.99

19、在一个 RC 桥式正弦波振荡电路中，若要提高振荡频率，可以采取的措施是：（ ）
A. 增大 R 的值
B. 增大 C 的值
C. 减小 R 的值
D. 减小 C 的值

20、在一个音频信号处理电路中，需要对音频信号进行压缩和扩展。以下哪种电子元件可以用于实现音频压缩和扩展？（ ）
A. 运算放大器
B. 比较器
C. 乘法器
D. 除法器

21、在一个由理想运放组成的同相比例运算电路中，反馈电阻 R f = 100kΩ，输入电阻 R i = 10kΩ，输入电压为 0.5V，那么输出电压约为多少？（ ）
A. 5V B. 4.5V C. 5.5V D. 6V

22、在数字电路设计中，需要考虑功耗问题。以下哪种因素对数字电路的功耗影响最大？（ ）
A. 逻辑门的类型
B. 时钟频率
C. 电路的规模
D. 输入信号的频率

23、在一个电气火灾监控系统中，需要对电气火灾隐患进行监测和预警。以下哪个参数不是电气火灾监控系统的监测参数？（ ）
A. 电流
B. 电压
C. 功率
D. 温度

24、一个 4 位的并行加法器，若输入为 1010 和 0101，那么其进位输出 C4 是多少？（ ）
A. 0 B. 1 C. 不确定 D. 可能为 0 也可能为 1

25、在一个电子电路的调试过程中，发现电路的输出电压不稳定。以下哪个因素可能导致输出电压不稳定？（ ）
A. 电源电压波动
B. 电子元件老化
C. 电路负载变化
D. 以上都是

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、三相异步电动机的电磁转矩与哪些因素有关？
A. 电源电压
B. 转差率
C. 磁极对数
D. 定子电流

2、以下哪些是电气控制系统中的控制方式？
A. 手动控制
B. 自动控制
C. 半自动控制
D. 远程控制

3、以下哪些是数字电路中常见的时序逻辑电路模型？（ ）
A. 米利型 B. 摩尔型 C. 杰弗逊型 D. 亚当斯型

4、以下关于电磁波在各向异性介质中的传播，正确的是（ ）
A. 速度与方向有关 B. 偏振特性会改变 C. 遵循不同的波动方程 D. 能量传播方向不变

5、以下关于电磁波的吸收和散射，说法正确的有（ ）
A. 与介质的性质有关 B. 会导致电磁波能量的减少 C. 吸收和散射是相互独立的过程 D. 对电磁波的传播方向产生影响

6、在电力系统的继电保护中，以下哪些保护可以用于发电机的保护？（ ）
A. 纵联差动保护
B. 过流保护
C. 过压保护
D. 失磁保护

7、对于数字系统的同步设计，以下哪些要点是重要的？（ ）
A. 统一的时钟信号 B. 合理的时序约束 C. 避免时钟偏移 D. 处理好异步信号的同步化

8、在电动力学中，以下哪些情况会导致电荷分布产生电场（ ）
A. 静止的点电荷 B. 均匀分布的电荷 C. 随时间变化的电流 D. 匀速运动的电荷

9、直流调速系统中，反馈环节的作用包括哪些？
A. 稳定转速
B. 改善动态性能
C. 提高精度
D. 扩大调速范围

10、以下关于电磁波的衰减，原因包括（ ）
A. 介质的吸收 B. 散射 C. 反射 D. 干涉

三、简答题（本大题共5个小题，共25分)
1、（本题5分）解释如何设计一个数字信号的占空比测量电路。

2、（本题5分）讨论RC桥式正弦波振荡电路的起振条件和稳定振荡的条件。

3、（本题5分）设计一个基于场效应管的放大电路，并计算其性能参数。

4、（本题5分）解释数字电路中如何进行信号的同步和异步处理。

5、（本题5分）解释电气控制中如何选择合适的控制算法。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个电力变电站的继电保护装置多次误动作，影响了电网的正常运行。请分析继电保护误动作的可能原因，如整定值错误、保护装置故障、CT/PT 误差、二次回路问题等，并说明如何进行继电保护装置的校验和调试，以提高其动作的准确性和可靠性。

2、（本题10分）在一个智能电网项目中，需要实现电力用户与电网之间的双向互动和需求响应。请分析实现双向互动的关键技术和面临的挑战，如智能电表数据采集与分析、用户激励机制设计等，并探讨如何通过有效的技术手段和政策措施来促进用户积极参与需求响应。

3、（本题10分）某工厂的无功补偿装置频繁投切，影响设备寿命和电网稳定性。请分析无功补偿装置频繁投切的原因，如负荷变化剧烈、控制策略不当等，并提出改进措施，如优化控制参数、采用智能投切技术等，以提高无功补偿效果和设备可靠性。

第7页，共7页
