衢州职业技术学院《机械原理及设计B（I）》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

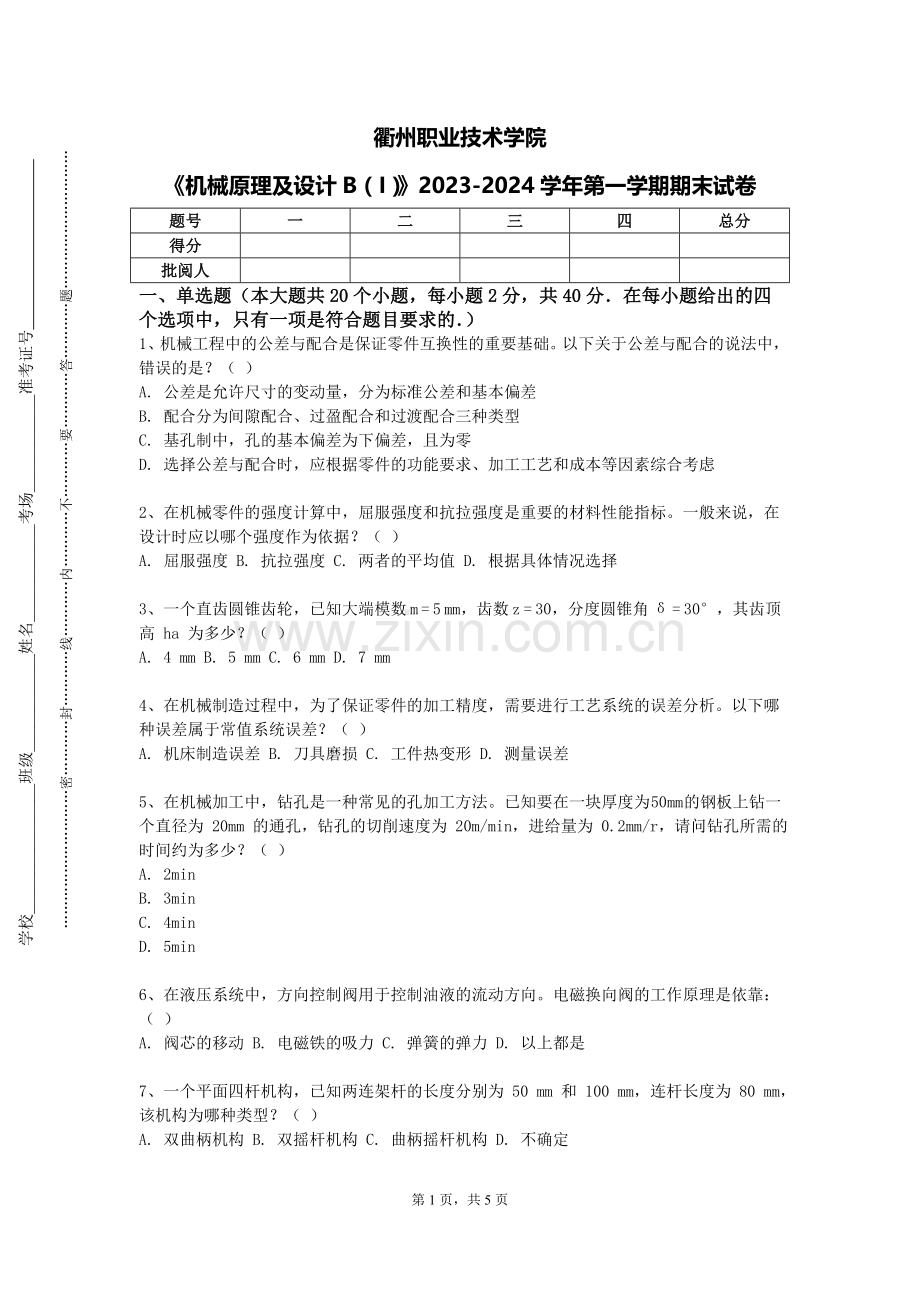

衢州职业技术学院
《机械原理及设计B（I）》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题2分，共40分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、机械工程中的公差与配合是保证零件互换性的重要基础。以下关于公差与配合的说法中，错误的是？（ ）
A. 公差是允许尺寸的变动量，分为标准公差和基本偏差
B. 配合分为间隙配合、过盈配合和过渡配合三种类型
C. 基孔制中，孔的基本偏差为下偏差，且为零
D. 选择公差与配合时，应根据零件的功能要求、加工工艺和成本等因素综合考虑

2、在机械零件的强度计算中，屈服强度和抗拉强度是重要的材料性能指标。一般来说，在设计时应以哪个强度作为依据？（ ）
A. 屈服强度 B. 抗拉强度 C. 两者的平均值 D. 根据具体情况选择

3、一个直齿圆锥齿轮，已知大端模数 m = 5 mm，齿数 z = 30，分度圆锥角δ = 30°，其齿顶高 ha 为多少？（ ）
A. 4 mm B. 5 mm C. 6 mm D. 7 mm

4、在机械制造过程中，为了保证零件的加工精度，需要进行工艺系统的误差分析。以下哪种误差属于常值系统误差？（ ）
A. 机床制造误差 B. 刀具磨损 C. 工件热变形 D. 测量误差

5、在机械加工中，钻孔是一种常见的孔加工方法。已知要在一块厚度为 50mm 的钢板上钻一个直径为 20mm 的通孔，钻孔的切削速度为 20m/min，进给量为 0.2mm/r，请问钻孔所需的时间约为多少？（ ）
A. 2min
B. 3min
C. 4min
D. 5min

6、在液压系统中，方向控制阀用于控制油液的流动方向。电磁换向阀的工作原理是依靠：（ ）
A. 阀芯的移动 B. 电磁铁的吸力 C. 弹簧的弹力 D. 以上都是

7、一个平面四杆机构，已知两连架杆的长度分别为 50 mm 和 100 mm，连杆长度为 80 mm，该机构为哪种类型？（ ）
A. 双曲柄机构 B. 双摇杆机构 C. 曲柄摇杆机构 D. 不确定

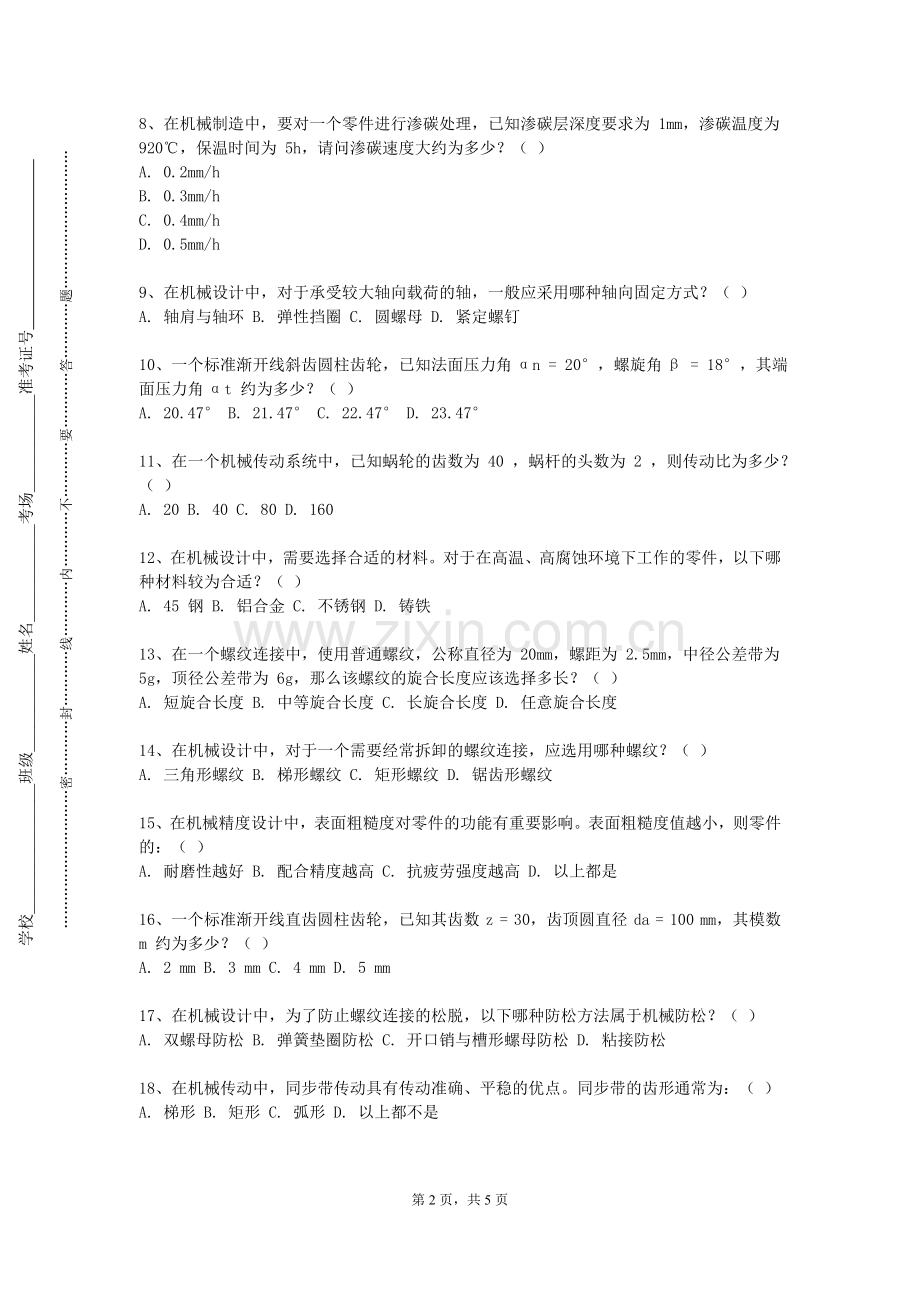

8、在机械制造中，要对一个零件进行渗碳处理，已知渗碳层深度要求为 1mm，渗碳温度为 920℃，保温时间为 5h，请问渗碳速度大约为多少？（ ）
A. 0.2mm/h
B. 0.3mm/h
C. 0.4mm/h
D. 0.5mm/h

9、在机械设计中，对于承受较大轴向载荷的轴，一般应采用哪种轴向固定方式？（ ）
A. 轴肩与轴环 B. 弹性挡圈 C. 圆螺母 D. 紧定螺钉

10、一个标准渐开线斜齿圆柱齿轮，已知法面压力角αn = 20°，螺旋角β = 18°，其端面压力角αt 约为多少？（ ）
A. 20.47° B. 21.47° C. 22.47° D. 23.47°

11、在一个机械传动系统中，已知蜗轮的齿数为 40 ，蜗杆的头数为 2 ，则传动比为多少？（ ）
A. 20 B. 40 C. 80 D. 160

12、在机械设计中，需要选择合适的材料。对于在高温、高腐蚀环境下工作的零件，以下哪种材料较为合适？（ ）
A. 45 钢 B. 铝合金 C. 不锈钢 D. 铸铁

13、在一个螺纹连接中，使用普通螺纹，公称直径为 20mm，螺距为 2.5mm，中径公差带为 5g，顶径公差带为 6g，那么该螺纹的旋合长度应该选择多长？（ ）
A. 短旋合长度 B. 中等旋合长度 C. 长旋合长度 D. 任意旋合长度

14、在机械设计中，对于一个需要经常拆卸的螺纹连接，应选用哪种螺纹？（ ）
A. 三角形螺纹 B. 梯形螺纹 C. 矩形螺纹 D. 锯齿形螺纹

15、在机械精度设计中，表面粗糙度对零件的功能有重要影响。表面粗糙度值越小，则零件的：（ ）
A. 耐磨性越好 B. 配合精度越高 C. 抗疲劳强度越高 D. 以上都是

16、一个标准渐开线直齿圆柱齿轮，已知其齿数 z = 30，齿顶圆直径 da = 100 mm，其模数 m 约为多少？（ ）
A. 2 mm B. 3 mm C. 4 mm D. 5 mm

17、在机械设计中，为了防止螺纹连接的松脱，以下哪种防松方法属于机械防松？（ ）
A. 双螺母防松 B. 弹簧垫圈防松 C. 开口销与槽形螺母防松 D. 粘接防松

18、在机械传动中，同步带传动具有传动准确、平稳的优点。同步带的齿形通常为：（ ）
A. 梯形 B. 矩形 C. 弧形 D. 以上都不是

19、在机械工程中，齿轮的精度等级对传动性能有重要影响。以下关于齿轮精度等级的说法中，错误的是？（ ）
A. 齿轮的精度等级分为 12 级，1 级精度最高，12 级精度最低
B. 精度等级越高，齿轮的制造难度就越大，成本也就越高
C. 选择齿轮精度等级时，应根据传动的精度要求、工作条件和成本等因素综合考虑
D. 不同精度等级的齿轮可以相互替换，不会影响传动性能

20、对于一个需要经常拆卸和安装的螺纹连接，为了保证连接的可靠性和方便性，应优先选用哪种螺纹？（ ）
A. 三角形螺纹 B. 梯形螺纹 C. 矩形螺纹 D. 管螺纹

二、简答题（本大题共3个小题，共15分)
1、（本题5分）对于机械系统中的液压传动，说明其工作原理和组成部分，并分析液压传动的优点和缺点，以及其在工业中的典型应用。

2、（本题5分）在机械制造中，什么是复合加工技术？举例说明其应用。

3、（本题5分）对于一个需要进行钻削加工的多孔零件，阐述钻削工艺的安排和注意事项。

三、分析题（本大题共5个小题，共25分)
1、（本题5分）机械系统的节能设计是当前的重要课题。分析机械系统节能设计的方法和途径。

2、（本题5分）机械系统的可靠性是保证其正常运行的关键。请分析影响机械系统可靠性的因素，并提出提高机械系统可靠性的措施。

3、（本题5分）机械系统的节能设计是当前的重要课题。分析机械系统节能设计的方法和途径。

4、（本题5分）机械制造中的特种加工技术包括哪些？请分析这些特种加工技术的特点和应用。

5、（本题5分）在一个机械加工工艺中，需要对一个薄壁零件进行加工，但加工过程中零件容易变形。从零件的结构特点、装夹方式、切削参数和刀具路径等方面分析变形的原因，并提出控制变形的工艺措施。

四、绘图题（本大题共2个小题，共20分)
1、（本题10分）设计一个简单的机械零件加工工艺流程图，用图形和文字表示加工步骤。

2、（本题10分）按照给定的设计要求，绘制一个蜗杆蜗轮减速器的箱体零件图，标注尺寸、形位公差、粗糙度及工艺孔尺寸。

第5页，共5页
