永州职业技术学院
《机械原理与设计（1）》2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在机械加工中，对于一个具有较高表面粗糙度要求的平面，以下哪种加工方法较为合适？（ ）
A. 铣削 B. 磨削 C. 车削 D. 刨削

2、在机械制造工艺中，工艺尺寸链的计算用于确定工序尺寸。封闭环的基本尺寸：（ ）
A. 等于所有增环的基本尺寸之和减去所有减环的基本尺寸之和
B. 等于所有减环的基本尺寸之和减去所有增环的基本尺寸之和
C. 是所有组成环基本尺寸的平均值
D. 以上都不对

3、对于一个机械系统中的滚动导轨，以下哪种类型的导轨导向精度较高？（ ）
A. 滚柱导轨 B. 滚珠导轨 C. 静压导轨 D. 动压导轨

4、在液压系统中，方向控制阀用于控制油液的流动方向。电磁换向阀的工作原理是依靠：（ ）
A. 阀芯的移动 B. 电磁铁的吸力 C. 弹簧的弹力 D. 以上都是

5、某机械零件需要进行热处理以提高硬度，若采用渗碳处理，渗碳层的深度一般为多少？（ ）
A. 0.1 - 0.5mm
B. 0.5 - 2mm
C. 2 - 5mm
D. 5 - 10mm

6、在机械工程中，自动化生产是未来的发展趋势。以下关于机械自动化的说法中，错误的是？（ ）
A. 机械自动化可以提高生产效率、降低劳动强度、提高产品质量
B. 自动化生产线通常由自动化设备、控制系统和传感器等组成
C. 机械自动化只适用于大批量生产，不适用于小批量生产
D. 机器人技术是机械自动化的重要组成部分，可以完成复杂的任务

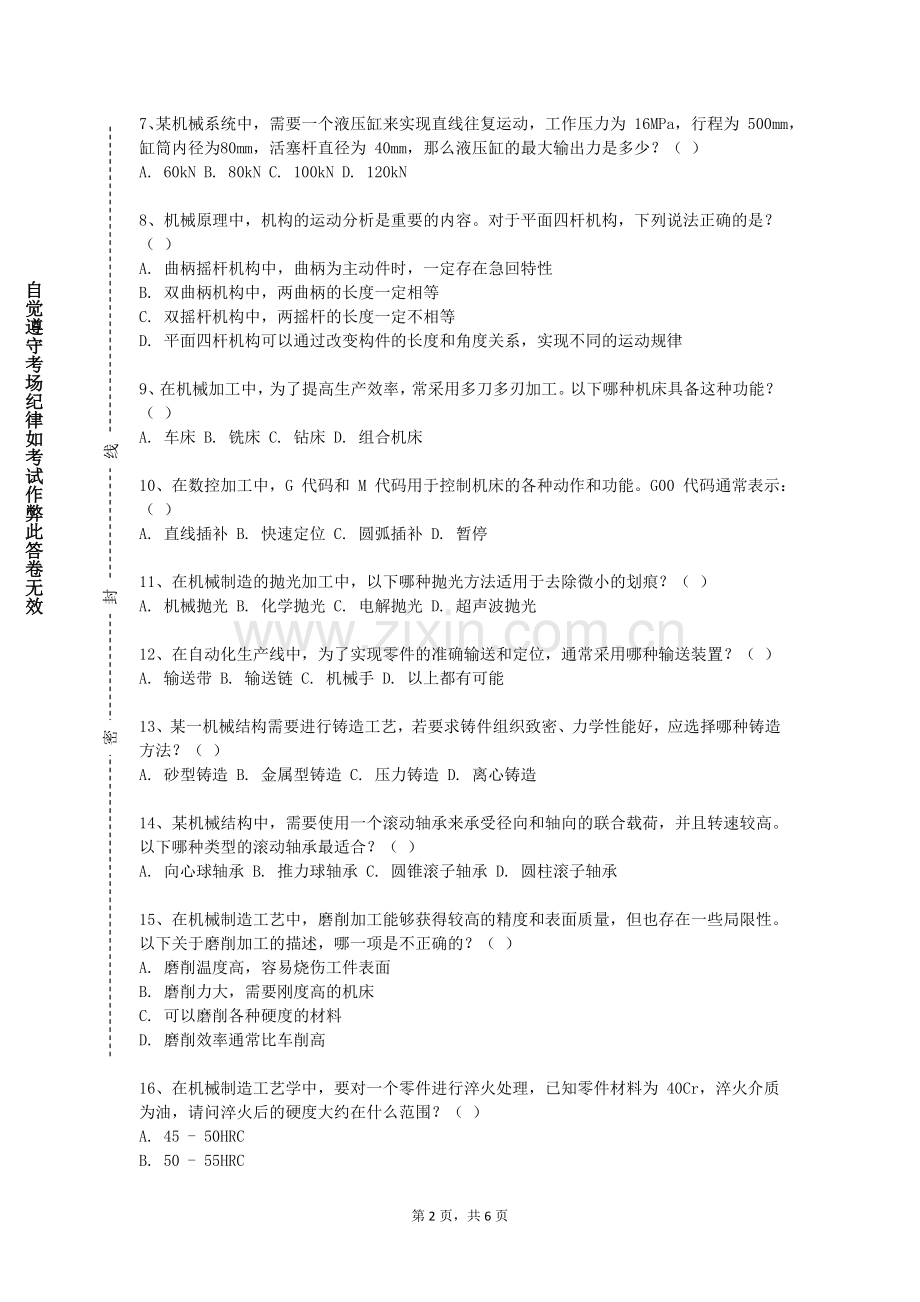

7、某机械系统中，需要一个液压缸来实现直线往复运动，工作压力为 16MPa，行程为 500mm，缸筒内径为 80mm，活塞杆直径为 40mm，那么液压缸的最大输出力是多少？（ ）
A. 60kN B. 80kN C. 100kN D. 120kN

8、机械原理中，机构的运动分析是重要的内容。对于平面四杆机构，下列说法正确的是？（ ）
A. 曲柄摇杆机构中，曲柄为主动件时，一定存在急回特性
B. 双曲柄机构中，两曲柄的长度一定相等
C. 双摇杆机构中，两摇杆的长度一定不相等
D. 平面四杆机构可以通过改变构件的长度和角度关系，实现不同的运动规律

9、在机械加工中，为了提高生产效率，常采用多刀多刃加工。以下哪种机床具备这种功能？（ ）
A. 车床 B. 铣床 C. 钻床 D. 组合机床

10、在数控加工中，G 代码和 M 代码用于控制机床的各种动作和功能。G00 代码通常表示：（ ）
A. 直线插补 B. 快速定位 C. 圆弧插补 D. 暂停

11、在机械制造的抛光加工中，以下哪种抛光方法适用于去除微小的划痕？（ ）
A. 机械抛光 B. 化学抛光 C. 电解抛光 D. 超声波抛光

12、在自动化生产线中，为了实现零件的准确输送和定位，通常采用哪种输送装置？（ ）
A. 输送带 B. 输送链 C. 机械手 D. 以上都有可能

13、某一机械结构需要进行铸造工艺，若要求铸件组织致密、力学性能好，应选择哪种铸造方法？（ ）
A. 砂型铸造 B. 金属型铸造 C. 压力铸造 D. 离心铸造

14、某机械结构中，需要使用一个滚动轴承来承受径向和轴向的联合载荷，并且转速较高。以下哪种类型的滚动轴承最适合？（ ）
A. 向心球轴承 B. 推力球轴承 C. 圆锥滚子轴承 D. 圆柱滚子轴承

15、在机械制造工艺中，磨削加工能够获得较高的精度和表面质量，但也存在一些局限性。以下关于磨削加工的描述，哪一项是不正确的？（ ）
A. 磨削温度高，容易烧伤工件表面
B. 磨削力大，需要刚度高的机床
C. 可以磨削各种硬度的材料
D. 磨削效率通常比车削高

16、在机械制造工艺学中，要对一个零件进行淬火处理，已知零件材料为 40Cr，淬火介质为油，请问淬火后的硬度大约在什么范围？（ ）
A. 45 - 50HRC
B. 50 - 55HRC
C. 55 - 60HRC
D. 60 - 65HRC

17、某机械加工车间要加工一批零件，材料为 45 钢，硬度要求为 HRC40 - 45 ，以下哪种热处理工艺最合适？（ ）
A. 正火 B. 退火 C. 淬火 + 高温回火 D. 淬火 + 低温回火

18、对于一个齿轮传动系统，小齿轮齿数为 20，大齿轮齿数为 80，模数为 4mm，压力角为 20°，若小齿轮转速为 1200r/min，请问大齿轮的转速为多少？（ ）
A. 300r/min
B. 400r/min
C. 500r/min
D. 600r/min

19、某机械系统中，一对标准直齿圆柱齿轮啮合传动，小齿轮齿数 z1 = 20，大齿轮齿数 z2 = 60，传动比 i 为多少？（ ）
A. 2 B. 3 C. 4 D. 5

20、在机械加工中，车削加工可以加工各种回转表面。已知车削一个外圆锥面，圆锥半角为 30°，小端直径为 40mm，长度为 100mm，请问大端直径约为多少？（ ）
A. 80mm
B. 92.3mm
C. 100mm
D. 112.3mm

21、在机械系统的精度测量中，以下哪种测量仪器常用于测量平面度误差？（ ）
A. 水平仪 B. 千分表 C. 投影仪 D. 三坐标测量机

22、在机械精度设计中，已知一个轴和一个孔配合，轴的尺寸为 Φ50g6，孔的尺寸为 Φ50H7，请问该配合属于哪种配合类型？（ ）
A. 间隙配合
B. 过渡配合
C. 过盈配合
D. 无法确定

23、在机械设计中，为了降低成本，提高产品的竞争力，应遵循哪些设计原则？（ ）
A. 标准化 B. 系列化 C. 通用化 D. 以上都是

24、一个闭式齿轮传动系统，已知小齿轮的齿数 z1 = 25，齿宽 b1 = 80 mm，大齿轮的齿数 z2 = 100，齿宽 b2 应取多少？（ ）
A. 75 mm B. 80 mm C. 85 mm D. 90 mm

25、在机械系统的动力学分析中，转动惯量是一个重要的参数。对于一个形状复杂的物体，其转动惯量的计算通常采用：（ ）
A. 理论公式计算 B. 实验测量 C. 有限元分析 D. 以上方法均可

二、简答题（本大题共4个小题，共20分)
1、（本题5分）阐述机械加工中定位基准的选择原则和方法，举例说明如何根据零件特点选择合适的定位基准。

2、（本题5分）详细分析在轴的设计中，如何进行轴的结构设计？包括轴上零件的定位和固定、轴的各段直径和长度的确定等，并说明设计原则。

3、（本题5分）阐述机械制造中的注塑成型工艺，包括注塑成型的原理、工艺流程、模具结构和应用范围。

4、（本题5分）详细说明在机械传动系统中行星齿轮传动的特点和应用场合，分析其传动比的计算方法。

三、分析题（本大题共5个小题，共25分)
1、（本题5分）某型数控机床的滚珠丝杠在使用一段时间后出现精度下降和噪声增大的问题。分析可能的原因，如丝杠磨损、预紧力变化、润滑不良和安装误差等，并提出相应的维修和调整方法。

2、（本题5分）在机械制造中，需要对一个模具进行制造工艺的选择。分析不同制造工艺（如铣削加工、电火花加工、线切割加工）的特点和适用范围，并根据模具的结构和精度要求选择合适的工艺组合。

3、（本题5分）在一个机械加工过程中，采用了电火花加工方法，但加工表面出现了烧伤痕迹。请分析电参数、工作液、电极材料等因素对烧伤的影响，并提出避免烧伤的措施。

4、（本题5分）机械系统的振动会影响设备的性能和寿命。分析机械系统产生振动的原因，并探讨减少振动的方法。

5、（本题5分）机械工程中的刀具磨损会影响加工质量和效率。请分析刀具磨损的原因和形式，并探讨减少刀具磨损的方法。

四、绘图题（本大题共3个小题，共30分)
1、（本题10分）设计并绘制一个钻床夹具的装配图，包括夹具体、钻套、定位元件等，标注装配尺寸和技术要求。

2、（本题10分）根据给定的机械结构，绘制其爆炸视图，展示各零件的装配关系。

3、（本题10分）根据给定的工作原理，绘制一个激光打标机的振镜扫描系统装配图，包括振镜、电机、驱动电路等元件。
