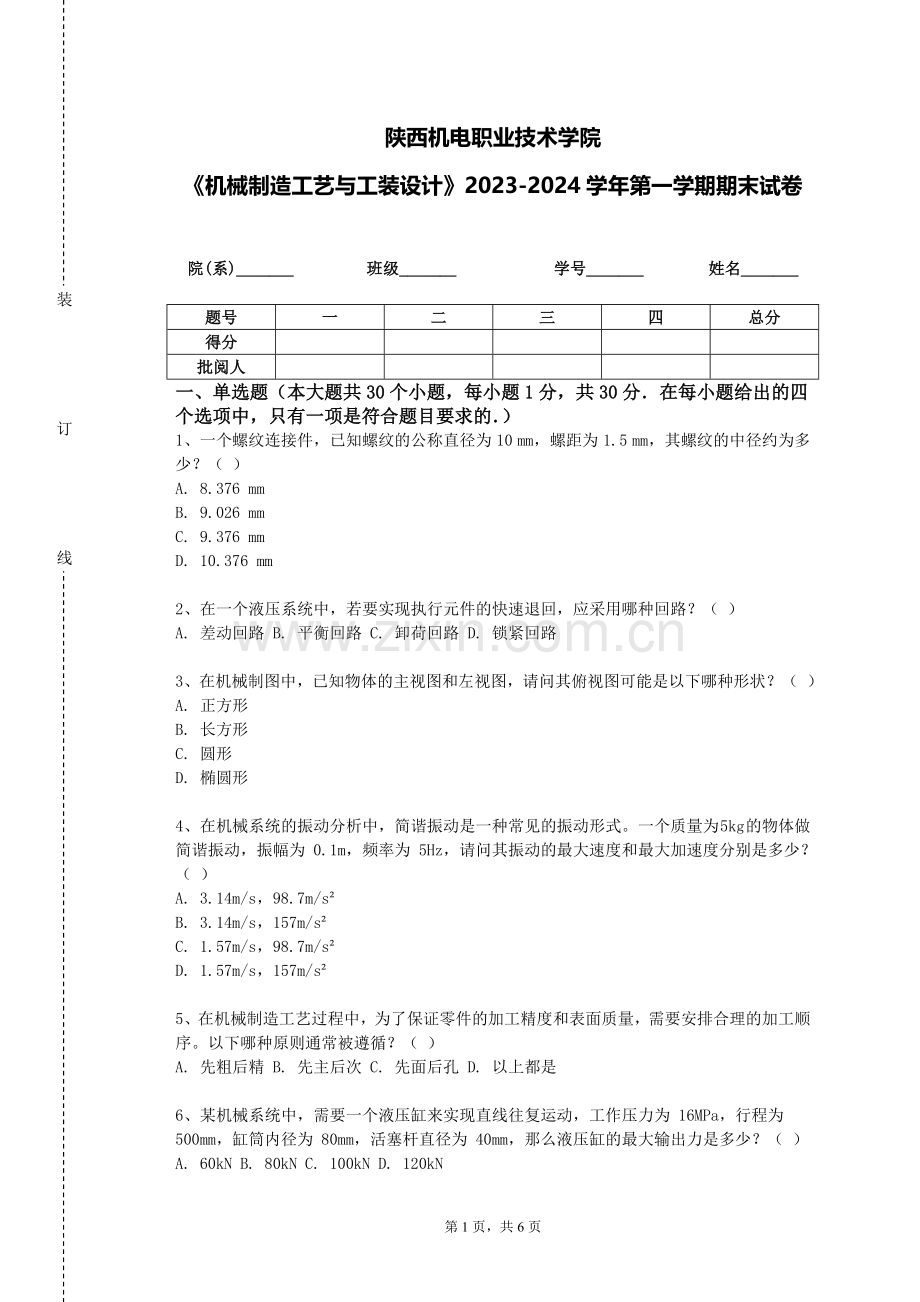

陕西机电职业技术学院《机械制造工艺与工装设计》2023-2024学年第一学期期末试卷.doc

装订线

陕西机电职业技术学院
《机械制造工艺与工装设计》2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、一个螺纹连接件，已知螺纹的公称直径为 10 mm，螺距为 1.5 mm，其螺纹的中径约为多少？（ ）
A. 8.376 mm
B. 9.026 mm
C. 9.376 mm
D. 10.376 mm

2、在一个液压系统中，若要实现执行元件的快速退回，应采用哪种回路？（ ）
A. 差动回路 B. 平衡回路 C. 卸荷回路 D. 锁紧回路

3、在机械制图中，已知物体的主视图和左视图，请问其俯视图可能是以下哪种形状？（ ）
A. 正方形
B. 长方形
C. 圆形
D. 椭圆形

4、在机械系统的振动分析中，简谐振动是一种常见的振动形式。一个质量为 5kg 的物体做简谐振动，振幅为 0.1m，频率为 5Hz，请问其振动的最大速度和最大加速度分别是多少？（ ）
A. 3.14m/s，98.7m/s²
B. 3.14m/s，157m/s²
C. 1.57m/s，98.7m/s²
D. 1.57m/s，157m/s²

5、在机械制造工艺过程中，为了保证零件的加工精度和表面质量，需要安排合理的加工顺序。以下哪种原则通常被遵循？（ ）
A. 先粗后精 B. 先主后次 C. 先面后孔 D. 以上都是

6、某机械系统中，需要一个液压缸来实现直线往复运动，工作压力为 16MPa，行程为 500mm，缸筒内径为 80mm，活塞杆直径为 40mm，那么液压缸的最大输出力是多少？（ ）
A. 60kN B. 80kN C. 100kN D. 120kN

7、在液压系统中，液压缸是将液压能转换为机械能的执行元件。单活塞杆液压缸在两腔有效工作面积不等的情况下，当无杆腔进油时，推力：（ ）
A. 较大，速度较慢
B. 较大，速度较快
C. 较小，速度较慢
D. 较小，速度较快

8、对于一个闭式蜗杆传动，已知蜗杆头数为 2，蜗轮齿数为 40，模数为 5mm，蜗杆直径系数为 10，传动效率为 0.75，输入功率为 5kW，请问蜗轮输出的转矩约为多少？（ ）
A. 833N·m
B. 1000N·m
C. 1333N·m
D. 1667N·m

9、对于一个液压系统，已知工作压力为 10MPa，流量为 50L/min，若选用齿轮泵，其容积效率为 0.9，机械效率为 0.8，请问驱动该泵所需的电机功率大约为多少？（ ）
A. 8kW
B. 10kW
C. 12kW
D. 14kW

10、对于一个机械系统中的离合器，以下哪种离合器能在两轴不停车的情况下进行接合和分离？（ ）
A. 牙嵌离合器 B. 摩擦离合器 C. 超越离合器 D. 安全离合器

11、在机械传动系统中，齿轮齿条传动可以将旋转运动转化为直线运动。已知齿轮的模数为 2mm，齿数为 20，转速为 60r/min，请问齿条的移动速度约为多少？（ ）
A. 120mm/min
B. 240mm/min
C. 480mm/min
D. 720mm/min

12、在机械传动中，链传动适用于两轴相距较远、平均传动比准确的场合。但链传动在工作时存在多边形效应，会引起：（ ）
A. 传动比不稳定 B. 链节磨损加剧 C. 噪声增大 D. 以上都是

13、在金属切削加工中，车削一个直径为 100mm 的圆柱形工件，若切削速度为 120m/min，进给量为 0.2mm/r，切削深度为 5mm，请问主切削力大约为多少？（ ）
A. 5000N
B. 8000N
C. 10000N
D. 12000N

14、在机械制造工艺中，磨削加工能够获得较高的精度和表面质量，但也存在一些局限性。以下关于磨削加工的描述，哪一项是不正确的？（ ）
A. 磨削温度高，容易烧伤工件表面
B. 磨削力大，需要刚度高的机床
C. 可以磨削各种硬度的材料
D. 磨削效率通常比车削高

15、在机械精度测量中，三坐标测量机是一种高精度的测量设备。它可以测量：（ ）
A. 点的坐标 B. 直线度 C. 平面度 D. 以上都是

16、机械工程中的公差与配合是保证零件互换性的重要基础。以下关于公差与配合的说法中，错误的是？（ ）
A. 公差是允许尺寸的变动量，分为标准公差和基本偏差
B. 配合分为间隙配合、过盈配合和过渡配合三种类型
C. 基孔制中，孔的基本偏差为下偏差，且为零
D. 选择公差与配合时，应根据零件的功能要求、加工工艺和成本等因素综合考虑

17、对于一个平面连杆机构，已知各杆长度分别为 30mm、60mm、90mm、120mm，请问该机构是否存在曲柄？（ ）
A. 存在
B. 不存在
C. 无法确定
D. 以上都不对

18、某机械结构中，需要一个螺旋千斤顶来顶升重物，已知最大顶升重量为 5000N，螺旋的螺距为 8mm，螺杆材料的许用应力为 60MPa，那么螺杆的直径至少应为多少？（ ）
A. 20mm B. 25mm C. 30mm D. 35mm

19、在机械制造的抛光加工中，以下哪种抛光方法适用于去除微小的划痕？（ ）
A. 机械抛光 B. 化学抛光 C. 电解抛光 D. 超声波抛光

20、某一机械传动系统采用了蜗杆传动，为了提高传动效率，可采取以下哪些措施？（ ）
A. 增加蜗杆头数 B. 增大蜗杆直径系数 C. 采用多头蜗杆 D. 以上都是

21、在一个机械传动系统中，已知齿轮的齿数分别为 20 和 60 ，模数为 4mm ，则两齿轮的中心距为多少？（ ）
A. 160mm B. 240mm C. 320mm D. 400mm

22、机械原理中，机械效率是衡量机械性能的重要指标之一。以下关于机械效率的说法中，错误的是？（ ）
A. 机械效率是输出功与输入功之比
B. 机械效率总是小于 1，因为机械在工作过程中会有能量损失
C. 提高机械效率可以通过减小摩擦、降低运动副的质量等方法实现
D. 机械效率与机械的结构、工作条件和负载大小等因素无关

23、在机械制图中，已知主视图和俯视图，要正确绘制左视图，需要遵循什么投影规律？（ ）
A. 长对正 B. 高平齐 C. 宽相等 D. 以上都是

24、某一机械结构需要进行锻造工艺，若要求锻件精度较高，应选择哪种锻造方法？（ ）
A. 自由锻造 B. 模型锻造 C. 胎膜锻造 D. 特种锻造

25、某机械系统中的滑动轴承，已知其相对间隙ψ = 0.001，轴颈直径 d = 60 mm，轴承半径间隙δ约为多少？（ ）
A. 0.03 mm
B. 0.06 mm
C. 0.09 mm
D. 0.12 mm

26、某一轴类零件，其毛坯为圆棒料，为了提高材料利用率，应选择哪种锻造方法？（ ）
A. 自由锻 B. 模锻 C. 胎膜锻 D. 精密锻造

27、在机械制造工艺中，工艺尺寸链的计算用于确定工序尺寸。封闭环的基本尺寸：（ ）
A. 等于所有增环的基本尺寸之和减去所有减环的基本尺寸之和
B. 等于所有减环的基本尺寸之和减去所有增环的基本尺寸之和
C. 是所有组成环基本尺寸的平均值
D. 以上都不对

28、在机械制造中，特种加工方法越来越受到重视。以下关于特种加工的说法中，错误的是？（ ）
A. 特种加工可以加工任何硬度、强度和韧性的材料
B. 电火花加工是利用工具电极和工件电极之间的脉冲放电产生的局部高温来蚀除金属
C. 激光加工具有精度高、速度快、热影响区小等优点
D. 特种加工方法只能用于单件小批量生产，不能用于大规模生产

29、某一机械传动系统需要实现较大的传动比，且要求结构紧凑，以下哪种传动方式较为合适？（ ）
A. 谐波传动 B. 摆线针轮传动 C. 行星齿轮传动 D. 以上都是

30、在机械设计中，轴的结构设计应满足多种要求。为了便于轴上零件的安装和拆卸，通常在轴上应开设：（ ）
A. 退刀槽 B. 越程槽 C. 键槽 D. 倒角

二、绘图题（本大题共5个小题，共25分)
1、（本题5分）绘制一个注塑机螺杆的零件图，标注螺杆的螺纹部分尺寸、长径比、加料段和计量段的长度，以及表面处理要求。

2、（本题5分）绘制一个注塑机的注射机构装配图，包括螺杆、料筒、喷嘴等主要零部件。

3、（本题5分）绘制一个轴用定位套的零件图，标注出定位套的内径、外径、长度和定位面的尺寸。

4、（本题5分）设计并绘制一个压力机的滑块机构装配图，包括滑块、导轨、连杆等主要零部件，标注装配尺寸和技术要求。

5、（本题5分）设计一个简单的机械传动装置，用于实现变速功能，绘制其装配图。

三、简答题（本大题共5个小题，共25分)
1、（本题5分）在机械制造工艺中，解释加工余量的概念，说明确定加工余量的方法和影响因素。

2、（本题5分）分析在机械传动中，链传动的多边形效应和动载荷对传动的影响，以及减小这些影响的措施。

3、（本题5分）在机械传动中，同步带传动与V带传动相比有哪些特点？适用于哪些场合？

4、（本题5分）论述在机械零件的残余应力分析中，如何产生残余应力，残余应力对零件性能的影响，以及如何测量和控制残余应力？

5、（本题5分）解释在机械加工中，如何进行超精密加工（如纳米加工）的工艺实现和精度控制。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）在机械设计中，需要对一个齿轮箱进行结构设计。分析齿轮箱的布局、轴系支撑方式、箱体结构强度、润滑和密封方式，并考虑制造工艺和成本因素。

2、（本题10分）机械工程中的焊接技术有多种，如电弧焊、气体保护焊等。请分析不同焊接技术的特点和适用场合。

第6页，共6页
