重庆青年职业技术学院《机械设计基础训练》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

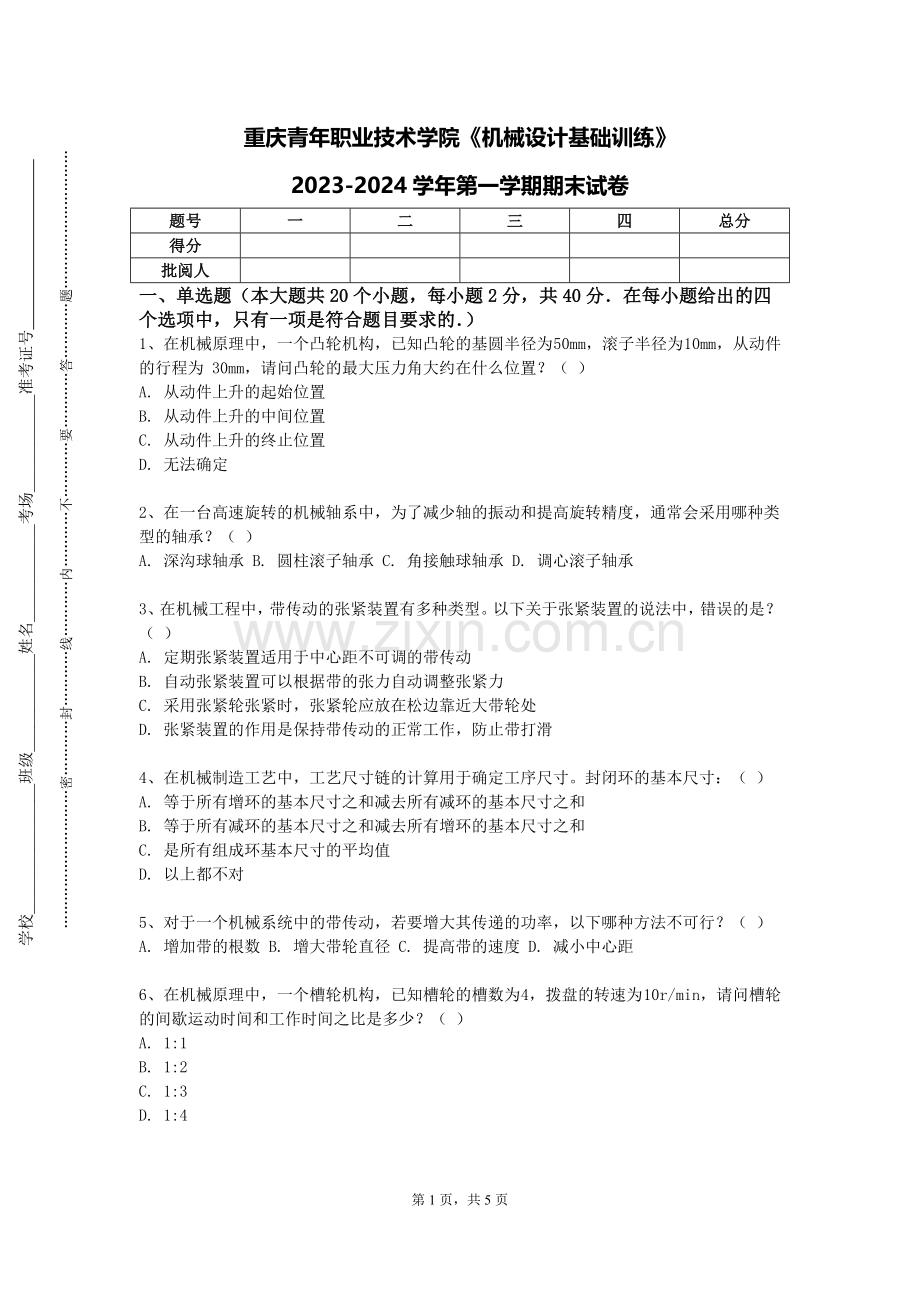

重庆青年职业技术学院《机械设计基础训练》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题2分，共40分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在机械原理中，一个凸轮机构，已知凸轮的基圆半径为 50mm，滚子半径为 10mm，从动件的行程为 30mm，请问凸轮的最大压力角大约在什么位置？（ ）
A. 从动件上升的起始位置
B. 从动件上升的中间位置
C. 从动件上升的终止位置
D. 无法确定

2、在一台高速旋转的机械轴系中，为了减少轴的振动和提高旋转精度，通常会采用哪种类型的轴承？（ ）
A. 深沟球轴承 B. 圆柱滚子轴承 C. 角接触球轴承 D. 调心滚子轴承

3、在机械工程中，带传动的张紧装置有多种类型。以下关于张紧装置的说法中，错误的是？（ ）
A. 定期张紧装置适用于中心距不可调的带传动
B. 自动张紧装置可以根据带的张力自动调整张紧力
C. 采用张紧轮张紧时，张紧轮应放在松边靠近大带轮处
D. 张紧装置的作用是保持带传动的正常工作，防止带打滑

4、在机械制造工艺中，工艺尺寸链的计算用于确定工序尺寸。封闭环的基本尺寸：（ ）
A. 等于所有增环的基本尺寸之和减去所有减环的基本尺寸之和
B. 等于所有减环的基本尺寸之和减去所有增环的基本尺寸之和
C. 是所有组成环基本尺寸的平均值
D. 以上都不对

5、对于一个机械系统中的带传动，若要增大其传递的功率，以下哪种方法不可行？（ ）
A. 增加带的根数 B. 增大带轮直径 C. 提高带的速度 D. 减小中心距

6、在机械原理中，一个槽轮机构，已知槽轮的槽数为 4，拨盘的转速为 10r/min，请问槽轮的间歇运动时间和工作时间之比是多少？（ ）
A. 1:1
B. 1:2
C. 1:3
D. 1:4

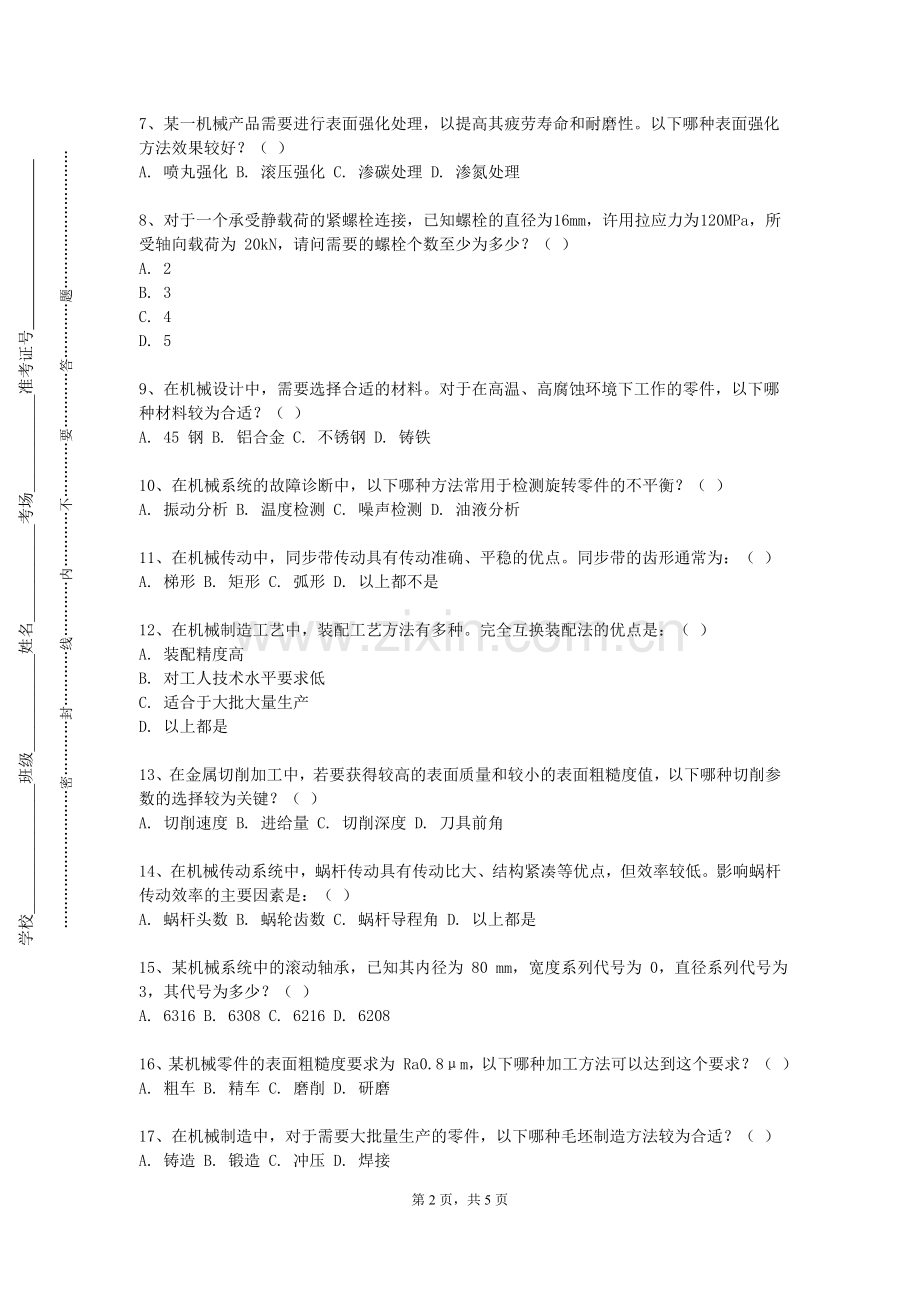

7、某一机械产品需要进行表面强化处理，以提高其疲劳寿命和耐磨性。以下哪种表面强化方法效果较好？（ ）
A. 喷丸强化 B. 滚压强化 C. 渗碳处理 D. 渗氮处理

8、对于一个承受静载荷的紧螺栓连接，已知螺栓的直径为 16mm，许用拉应力为 120MPa，所受轴向载荷为 20kN，请问需要的螺栓个数至少为多少？（ ）
A. 2
B. 3
C. 4
D. 5

9、在机械设计中，需要选择合适的材料。对于在高温、高腐蚀环境下工作的零件，以下哪种材料较为合适？（ ）
A. 45 钢 B. 铝合金 C. 不锈钢 D. 铸铁

10、在机械系统的故障诊断中，以下哪种方法常用于检测旋转零件的不平衡？（ ）
A. 振动分析 B. 温度检测 C. 噪声检测 D. 油液分析

11、在机械传动中，同步带传动具有传动准确、平稳的优点。同步带的齿形通常为：（ ）
A. 梯形 B. 矩形 C. 弧形 D. 以上都不是

12、在机械制造工艺中，装配工艺方法有多种。完全互换装配法的优点是：（ ）
A. 装配精度高
B. 对工人技术水平要求低
C. 适合于大批大量生产
D. 以上都是

13、在金属切削加工中，若要获得较高的表面质量和较小的表面粗糙度值，以下哪种切削参数的选择较为关键？（ ）
A. 切削速度 B. 进给量 C. 切削深度 D. 刀具前角

14、在机械传动系统中，蜗杆传动具有传动比大、结构紧凑等优点，但效率较低。影响蜗杆传动效率的主要因素是：（ ）
A. 蜗杆头数 B. 蜗轮齿数 C. 蜗杆导程角 D. 以上都是

15、某机械系统中的滚动轴承，已知其内径为 80 mm，宽度系列代号为 0，直径系列代号为 3，其代号为多少？（ ）
A. 6316 B. 6308 C. 6216 D. 6208

16、某机械零件的表面粗糙度要求为 Ra0.8μm，以下哪种加工方法可以达到这个要求？（ ）
A. 粗车 B. 精车 C. 磨削 D. 研磨

17、在机械制造中，对于需要大批量生产的零件，以下哪种毛坯制造方法较为合适？（ ）
A. 铸造 B. 锻造 C. 冲压 D. 焊接

18、某一机械结构需要进行焊接工艺，若要求焊接接头质量高，应选择哪种焊接电源？（ ）
A. 交流电源 B. 直流电源 C. 脉冲电源 D. 以上都可以

19、在机械设计中，对于一个承受不稳定冲击载荷的轴，一般应选用哪种材料？（ ）
A. 球墨铸铁 B. 灰铸铁 C. 铸钢 D. 锻钢

20、在机械制造工艺中，对于一个复杂形状的零件，以下哪种毛坯制造方法较为合适？（ ）
A. 砂型铸造 B. 金属型铸造 C. 熔模铸造 D. 离心铸造

二、简答题（本大题共3个小题，共15分)
1、（本题5分）阐述在机械加工中，夹具的作用和设计要求，如定位准确、夹紧可靠等，以及如何根据零件的加工工艺和结构特点设计专用夹具。

2、（本题5分）对于一个机械制造中的生产计划与调度问题，详细说明生产计划的制定、调度的原则和方法。

3、（本题5分）在机械零件的强度计算中，说明拉伸、压缩、弯曲和扭转等不同受力情况下的强度计算方法，并举例说明如何应用这些方法进行零件的强度校核。

三、分析题（本大题共5个小题，共25分)
1、（本题5分）机械加工中的数控编程是关键环节。分析数控编程的方法和注意事项。

2、（本题5分）某工厂的一台钻床在钻孔时，孔的位置精度超差。请仔细分析可能的原因，如夹具定位不准、钻头磨损、机床主轴跳动等，并提出提高孔位置精度的措施。

3、（本题5分）在机械系统的可靠性设计中，需要考虑各种失效模式和风险。请分析机械零件常见的失效形式（如疲劳失效、磨损失效、断裂失效等）的原因和预防措施，并探讨如何通过可靠性分析方法来评估系统的可靠性。

4、（本题5分）机械设计中的人机工程学是考虑人与机器相互作用的重要学科。请分析人机工程学的原则和方法，并举例说明其在机械设计中的应用。

5、（本题5分）机械工程中的材料选择对于产品性能和成本有重要影响。请分析在不同应用场景下如何进行材料选择，并结合实例说明。

四、绘图题（本大题共2个小题，共20分)
1、（本题10分）绘制一个镗床镗杆的装配图，包含镗杆、镗刀、导向套等部件，标注尺寸和装配精度。

2、（本题10分）绘制一个齿轮箱的装配图和分解图，标注各零件的名称和尺寸。

第5页，共5页
