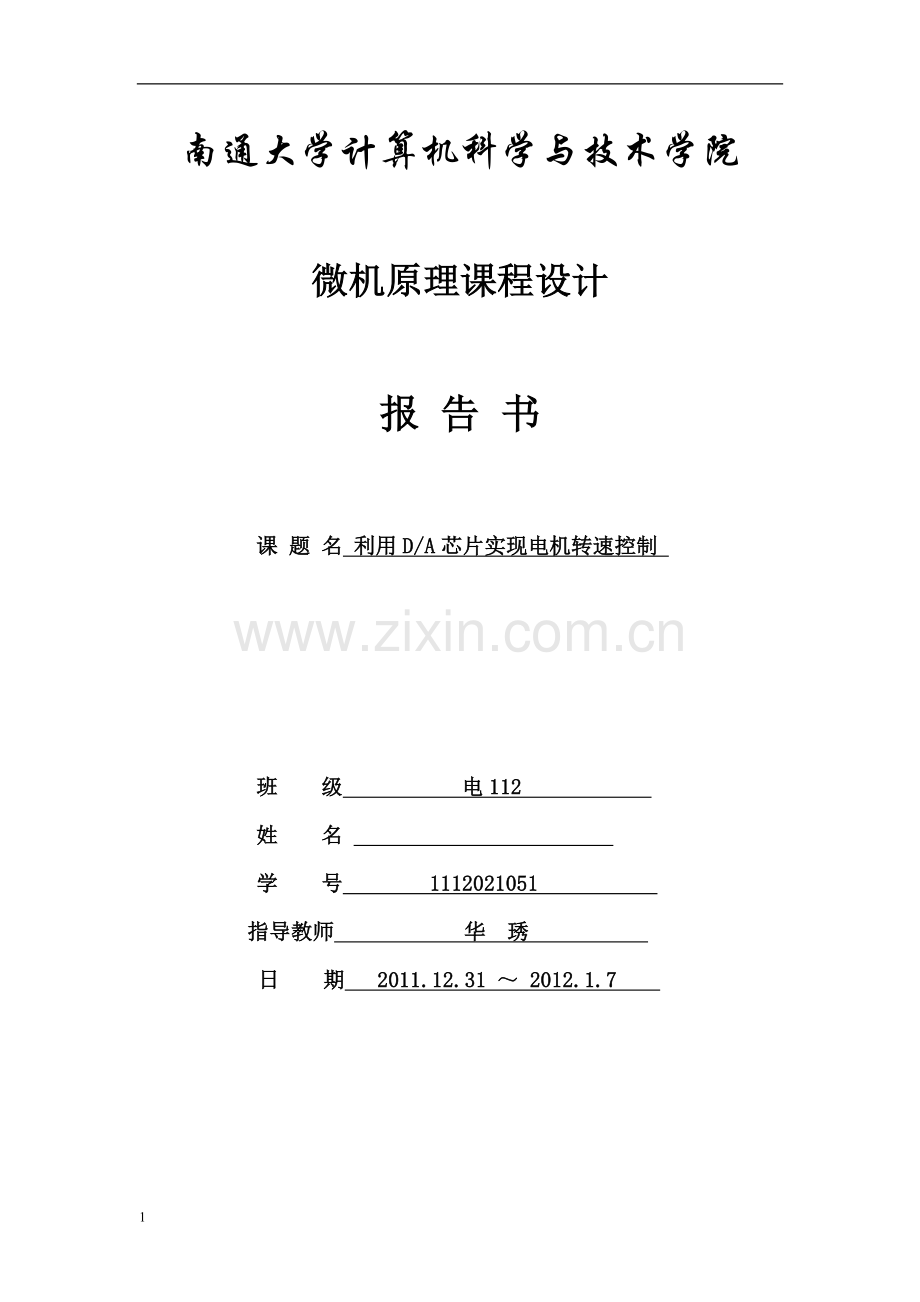

南通大学计算机科学与技术学院

微机原理课程设计

报 告 书

课 题 名 利用D/A芯片实现电机转速控制

班 级 电112
姓 名
学 号 1112021051
指导教师 华 琇
日 期 2011.12.31 ～ 2012.1.7
16

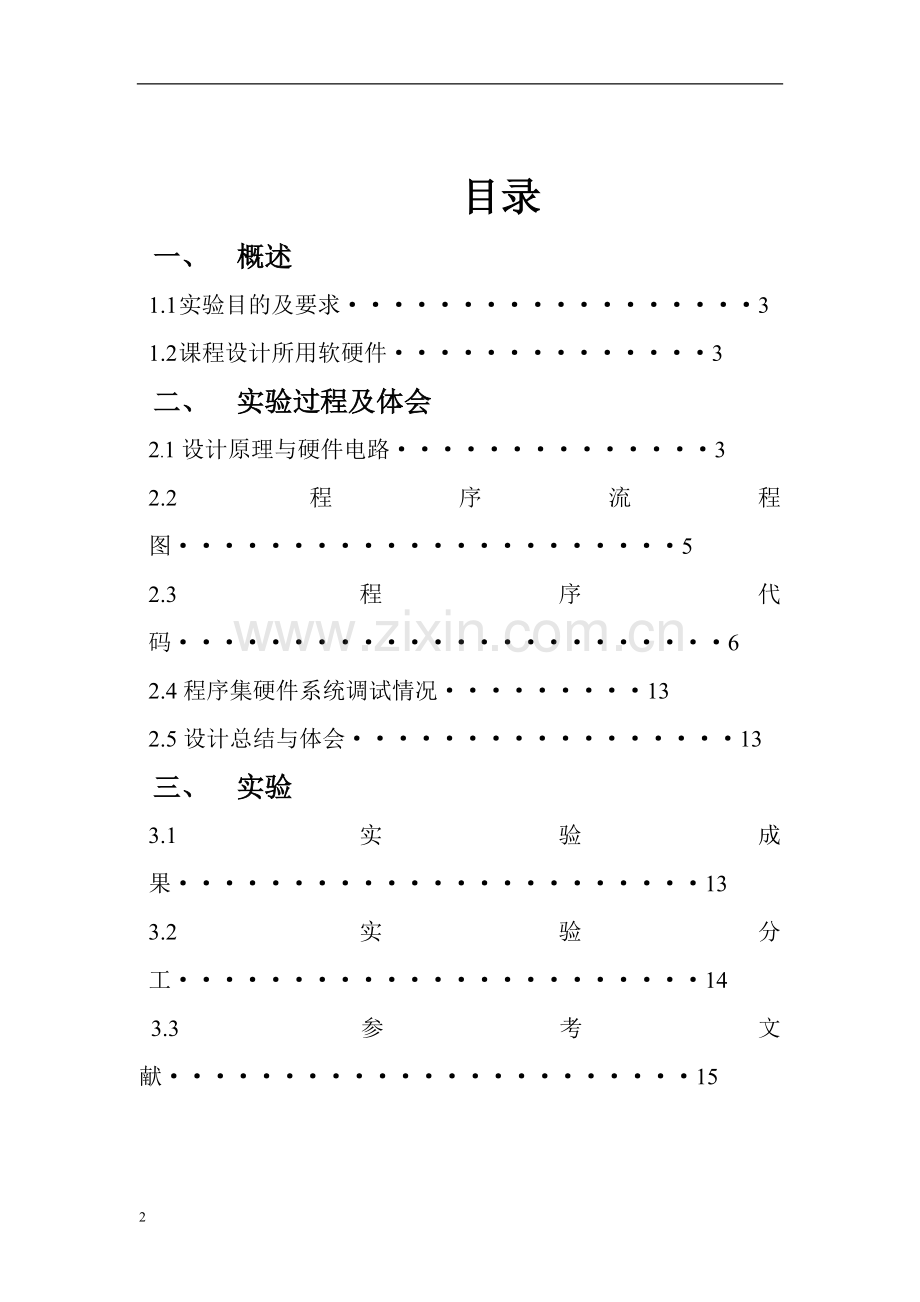

目录
一、 概述
1.1 实验目的及要求··················3
1.2 课程设计所用软硬件··············3
二、 实验过程及体会
2.1设计原理与硬件电路··············3
2.2程序流程图······················5
2.3程序代码························6
2.4程序集硬件系统调试情况·········13
2.5设计总结与体会·················13
三、 实验
3.1实验成果·······················13
3.2实验分工·······················14
3.3参考文献·······················15

一、 概述
1.1目的及要求
利用D/A0832芯片实现电机转速控制，要求通过输入选择电机转速的档位，并且用七段数码管显示电机档位。
1.2课程设计所用软硬件
PC机、Proteus软件
二、 实验过程及体会
2.1设计电路与硬件电路
（1）设计思路
本次实验要求设计利用D/A芯片实现电机转速控制，因此要用到电机与D/AC0832芯片，要控制电机转速，因此我们选择按键控制电机转速，初步准备设计电机有4个档位，全部用按键控制，按下1键表示一档，按下2键表示二档，按下3档表示三档，按下4键表示四档，其中一档转速最快，然后依次递减。因此，总的设计思路是用8086输出各种控制信号，用可编程并行接口芯片8255扫描键盘，当有有限按键按下时有8255输出数字信号到D/AC0832，然后由D/AC0832将数字信号转换为模拟信号，输出到电机，再有8255输出数字量到七段数码管，用七段数码管显示按下的档位，即电机转速。
（2）硬件电路

由设计思路在Proteus上画出电路图，译码电路如下：

8255控制电路如下

键盘如下

D/AC0832数模转换电路如下

2.2程序流程图

2.3程序代码
AA EQU 0200H
BB EQU 0202H
CC EQU 0204H
CTR EQU 0206H
CODE SEGMENT'code'
ASSUME CS:CODE
STRING DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,77H,7CH,39H,5EH,79H,71H
START:
MOV DX,CTR
MOV AL,10000001B
OUT DX,AL
MOV DX,AA
MOV AL,00000000B
OUT DX,AL
MOV AL,00H
MOV DX,BB
OUT DX,AL
BEG:
CALL INPUT
CMP AL,1
JZ ONE
CMP AL,2
JZ TWO
CMP AL,3
JZ THREE
CMP AL,4
JZ FOUR
cmp al,5
jz five
JMP BEG
ONE:
MOV BX,OFFSET STRING
XLAT
MOV DX,AA
OUT DX,AL
MOV AL,0FFH
MOV DX,BB
OUT DX,AL
CALL DELAY
JMP BEG
TWO:
MOV BX,OFFSET STRING
XLAT
MOV DX,AA
OUT DX,AL
MOV AL,0C0H
MOV DX,BB
OUT DX,AL
CALL DELAY
JMP BEG
THREE:
MOV BX,OFFSET STRING
XLAT
MOV DX,AA
OUT DX,AL
MOV AL,80H
MOV DX,BB
OUT DX,AL
CALL DELAY
JMP BEG
FOUR:
MOV BX,OFFSET STRING
XLAT
MOV DX,AA
OUT DX,AL
MOV AL,40H
MOV DX,BB
OUT DX,AL
CALL DELAY
JMP BEG
five:
MOV BX,OFFSET STRING
XLAT
MOV DX,AA
OUT DX,AL
MOV AL,00H
MOV DX,BB
OUT DX,AL
CALL DELAY
JMP BEG
INPUT PROC NEAR
MOV DX,CC
MOV AL,0
OUT DX,AL
NO_KEY:
IN AL,DX
AND AL,0FH
CMP AL,0FH
JZ NO_KEY
MOV DX,CC
IN AL,DX
AND AL,0FH
CMP AL,0FH
JZ NO_KEY
MOV BH,0
MOV SI,5
MOV CH,11101111B
AGAIN0:
MOV AL,CH
MOV DX,CC
OUT DX,AL
IN AL,DX
MOV DL,0
AGAIN:
TEST AL,01H
JZ DONE
SHR AL,1
INC DL
CMP DL,5
JNZ AGAIN
ROL CH,1
INC BH
DEC SI
CMP SI,0
JNZ AGAIN0
DONE:
SAL DL,1
SAL DL,1
ADD DL,BH
MOV AL,DL
RET
INPUT ENDP
DELAY PROC
PUSH CX
MOV CX,125
LOOP $
POP CX
RET
DELAY ENDP
CODE ENDS
END START
2.4程序集硬件系统调试情况（见附页）
2.5设计总结与体会（见附页）
三、实验
3.1实验成果
当按下按键1时，可以看到七段数码管显示档位1以及电机转动：

以下依次，

通过以上电路显示可以看到，随着档位的调节，电机转速逐渐递减，一档最快，四档最慢，即电路实现了用按键控制电机转速的功能。
3.2实验分工
本次实验我们小组有三名成员，作为组长，张操同学在实验前对各个成员进行了分工，其中，张操同学负责查资料，解决试验中出现的问题困难；李洋洋同学负责硬件电路的搭建作图；赵航同学负责代码的编写；最后一起进行实验的调试及运行。我们觉得，实验分工是正确的，这样才能把各个小组成员积极性调动起来，促进实验的完成。
3.2参考资料
[1]顾晖 梁惺寥 微机原理与接口技术——基于8086和Proteus仿真 北京：电子工业出版社 p113~p137
[2]徐晨，陈继红，王春明，徐慧编著 微机原理及应用 北京：高等教育出版社 2004
[3]何小海，严华主编 微机原理与接口技术 北京：科学出版社 2006
[4]参考网站：baidu,百度文库，百度知道，中国电子电路网等等。
