工业园区文化水廊商业街
地下室基坑降水工程

施
工
方
案

编制单位：苏州二建二分公司技术科

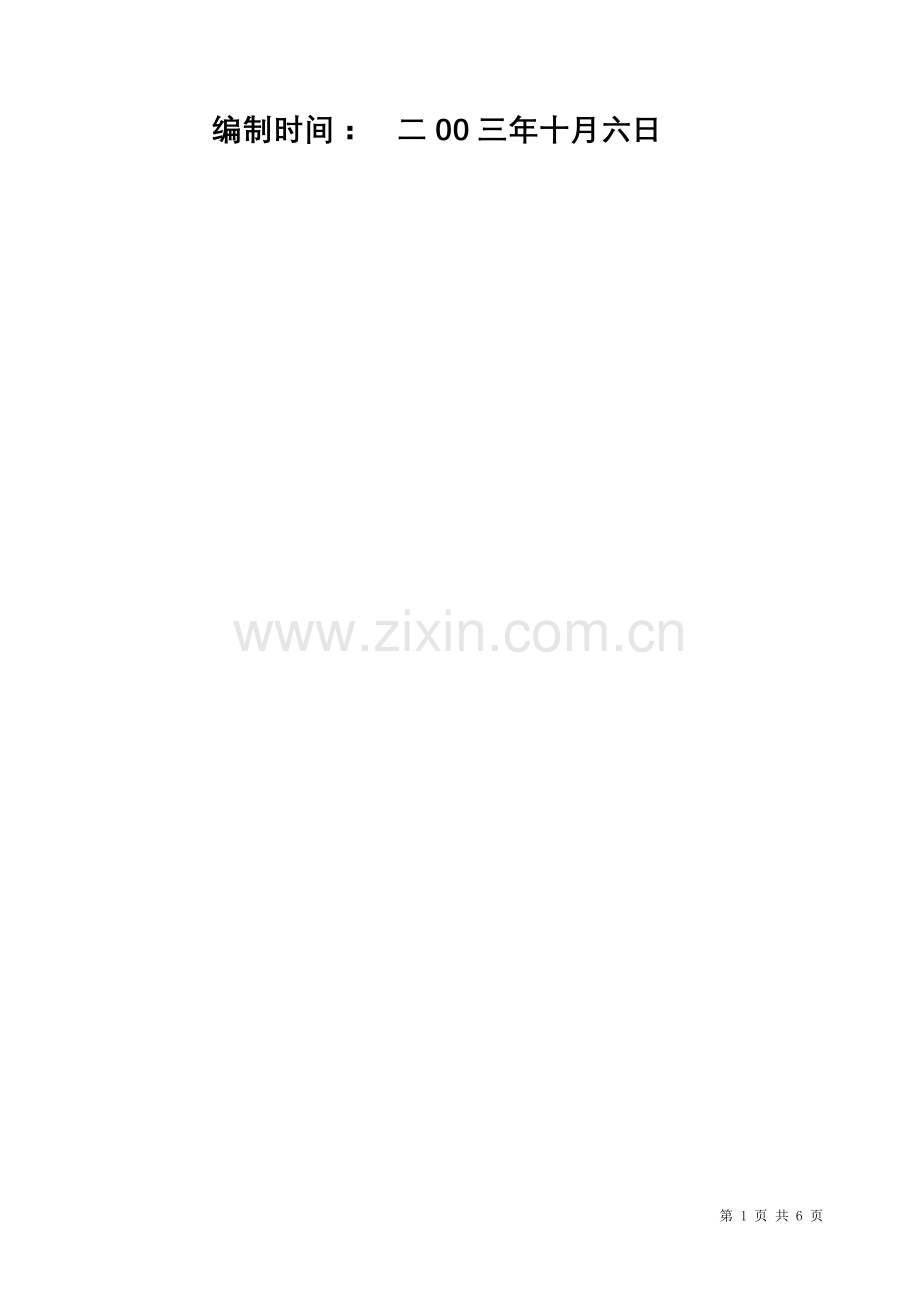

编制时间： 二00三年十月六日
目 录
一.概况……………………………………………………………………………1
二.工程地质概况、………………………………………………………………3
三.基坑降水分析…………………………………………………………………3
四.基坑降水………………………………………………………………………4
五.工程监测………………………………………………………………………6
六.主要设备汇总…………………………………………………………………7
七.安全和文明施工措施…………………………………………………………8

工业园区文化水廊商业街地下室基坑
降水工程施工方案
一． 概况
本工程位于苏州工业园区玲珑街以南，旺敦路以西，场地以西紧邻金鸡湖。拟建建筑为大型购物、休闲广场。主体建筑为三层，局部设有地下停车场和屋顶花园。
二. 工程地质概况
根据地质报告可知，本工程基础施工所涉及的主要土层为①、②。
第①层为素填土：杂色，松散～稍密，主要由粘性土组成，含腐殖质，在河道区域夹有淤泥质土。层顶标高2.68～4.29m，平均厚度3.17m。
第②层为粘土：黄褐色，可塑～硬塑，含铁锰氧化物及结核、无摇振反应，切面光滑，干强度及韧性高，全场地分布。层顶标高-2.31～2.37，层顶埋深1.5～5.8m，平均厚度3.73m。
第③层为粉质粘土：黄灰色，可塑～软塑，含铁锰氧化物，无摇振反应，切面较光滑，干强度及韧性中等，局部相变为粉土，全场地分布。层顶标高-4.49～-2.74m，层顶埋深6.0～7.7m，平均厚度2.05m。
三. 基坑降水分析
3.1.地质条件对基坑开挖的影响
1、本工程承台基坑底位于-4.85m左右，。基坑大底板主要位于土层②
土层上，承台基坑接近③号土层，③号土层虽为粉质粘土层，但是其液性指数较大，局部相变为粉土，其渗流由④号粉土层直接供给。③土层为含
水丰富层，因此基坑开挖时需对该层土进行降水处理，否则承台基坑会发生管涌、流砂现象，使施工难以进行。
2、由于结构自重较轻，开挖地下室后，应进行有效降水。在结构上部未达到要求时，不能停止降水，防止结构上浮。
四. 基坑降水
4.1 轻型井点降水
本工程采用轻型井点系统来降低地下水位，对于该工程轻型井点降水较经济，且效果较好。根据地质资料地下水位为-1.5m，渗透系数K=1.28m/d。由于实验室的渗透系数与实际的渗透系数有较大的误差，根据我公司在该地区的实际工作经验取渗透系数K=1.28m/d。根据降水参数的计算降水平台设在基坑底板向上2.85m处。
井点降水系统计算
a. 井点埋设深度确定
降水平台设在高程-2.0m（相对标高）处，地下水位高程为-1.5m,坑底深处标高为-4.85m。
h+0.5+B·+0.2=(4.85-2.0)+0.5+16×+0.2=5.15m＜6m
(B为基坑宽度的一半16m)
采用7m井点管。
b. 基坑等效半径
基坑面积A=3870.45m2
r。===35.1m
c. 降水井影响半径
基坑中心水位降底值为S=5.5-1.5+0.5=4.5m
渗透系数=2.0m/d
R=1.95·S·=1.95×4.5×=44m
(M为含水层厚度)
d. 涌水量计算
Q=2.73K×=2.73×2.0×=3129.3M3/d
e.设备选用
真空泵：N=1.1×==4.346(套)
（q为一台机组每天抽水量）
取5套真空泵。
井点管选择：井点总管周长为241m，按1.2m间距选择井点管，共需200根7m长井点管,设置5套降水机组。
(1). 首先确定降水平台位置，降水平台位置在-2.0m。
(2). 定位放线，由土建准确确定降水井管的中心线。
(3). 挖小排水沟，接水平总管
(4). 安装冲井机具，实施高压冲井，冲孔时应将冲水管垂直插入土中，并作上、下、左、右摆动，加剧土层松动。冲孔直径控制在300mm左右。深度比井点设计深度增加500mm。
(5). 井孔冲成后，随即拨出冲管，插入井点管，并在井点管与孔壁之间迅速填灌砂滤层，以防孔壁塌方，砂滤层宜采用于净粗砂，加填至井口下1米左右。
(6). 每根井点管沉设后应检验其渗水性能，填砂滤料时，管口应有泥浆水冒出，或向管内灌水时，能很快下渗，方为合格。
(7). 安装真空泵组，连接总管及井点管。
(8). 特别注意井管系统的标高不大于垫层面。
(9). 试抽，试抽合格后，井点孔口用粘土填塞封孔，测量初始水位及试抽后水位，观察变化，估算原位K值。
(10). 为保证降水施工连续,必要时应设备用发电机组（75千瓦～120千瓦）壹台。
(11). 运行期间，加强值班设备维护，应按时观测水位、水量变化及设备真空度和压力表读数，并做好记录。真空度不小于0.065Mpa,压力不小于0.32Mpa。
4.1.1 本工程降水系统需待后浇带施工完毕，并进行抗浮验算后方能逐步拆除。
4.1.2 本工程基坑降水施工工期暂按60天计。
五. 工程监测
5.1. 水位观测
本工程为确保基坑降水，设置4个水位观测孔，降水观测孔在井点管中抽取。降水初期15天内每天观测二次，15天后每天观测一次。
基础施工完毕后，方可停止观测。
六. 主要设备汇总表
序号
名 称 规 格
单 位
数 量
备注
1
JS-45射流真空泵
台套
4
另备用二台
2
总管￠80～100
根
45
管长4～5m
3
￠32井点管
根
200
管长7m
4
输水管￠80
根
20

5
尼龙管￠42
根
200

6
水位测表
台
1

7
水准仪
台
1

七.安全和文明施工措施
7.1. 建立健全安全管理责任制，以项目负责人为主，吸收各班组长建立安全生产管理网络，并对全体施工人员进行安全教育、贯彻“安全第一预防为主”的方针。
7.2. 严格执行管理制度，施工人员进入现场必须戴好安全帽。遵守建筑安装安全操作规程和有关规定。
7.3. 特殊工种必须持证上岗。
7.4. 禁止酒后上岗操作，不带病上班，工作时间注意集中精力，听从号令，严禁擅自脱离岗位。
7.5. 供配电电缆必须安全架设，电器设备使用完毕后必须切断电源锁好配电箱，各种电器必须装好漏电保护器，电工应定期检查电器、电路的安全性。
7.6. 经常保养、清洁施工设施，保证设备的清洁和完好率。
