锅炉风机跳闸事故处理.docx

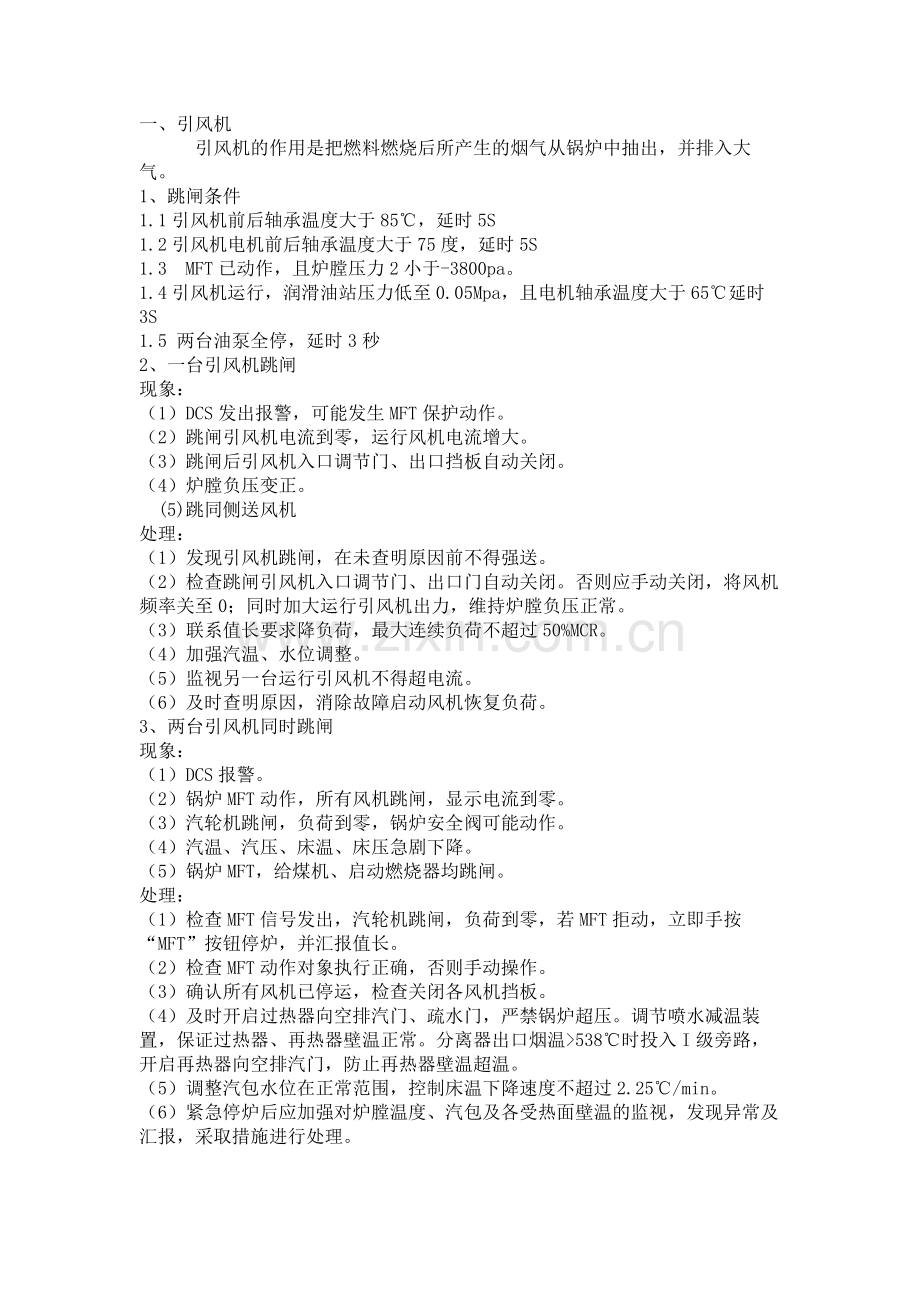

一、引风机
    引风机的作用是把燃料燃烧后所产生的烟气从锅炉中抽出，并排入大气。
1、跳闸条件
1.1引风机前后轴承温度大于85℃，延时5S
1.2引风机电机前后轴承温度大于75度，延时5S
1.3 MFT已动作，且炉膛压力2小于-3800pa。
1.4引风机运行，润滑油站压力低至0.05Mpa，且电机轴承温度大于65℃延时3S
1.5 两台油泵全停，延时3秒
2、一台引风机跳闸
现象：
（1）DCS发出报警，可能发生MFT保护动作。
（2）跳闸引风机电流到零，运行风机电流增大。
（3）跳闸后引风机入口调节门、出口挡板自动关闭。
（4）炉膛负压变正。
 (5)跳同侧送风机
处理：
（1）发现引风机跳闸，在未查明原因前不得强送。
（2）检查跳闸引风机入口调节门、出口门自动关闭。否则应手动关闭，将风机频率关至0；同时加大运行引风机出力，维持炉膛负压正常。
（3）联系值长要求降负荷，最大连续负荷不超过50%MCR。
（4）加强汽温、水位调整。
（5）监视另一台运行引风机不得超电流。
（6）及时查明原因，消除故障启动风机恢复负荷。
3、两台引风机同时跳闸
现象：
（1）DCS报警。
（2）锅炉MFT动作，所有风机跳闸，显示电流到零。
（3）汽轮机跳闸，负荷到零，锅炉安全阀可能动作。
（4）汽温、汽压、床温、床压急剧下降。
（5）锅炉MFT，给煤机、启动燃烧器均跳闸。
处理：
（1）检查MFT信号发出，汽轮机跳闸，负荷到零，若MFT拒动，立即手按“MFT”按钮停炉，并汇报值长。
（2）检查MFT动作对象执行正确，否则手动操作。
（3）确认所有风机已停运，检查关闭各风机挡板。
（4）及时开启过热器向空排汽门、疏水门，严禁锅炉超压。调节喷水减温装置，保证过热器、再热器壁温正常。分离器出口烟温>538℃时投入I级旁路，开启再热器向空排汽门，防止再热器壁温超温。
（5）调整汽包水位在正常范围，控制床温下降速度不超过2.25℃/min。
（6）紧急停炉后应加强对炉膛温度、汽包及各受热面壁温的监视，发现异常及汇报，采取措施进行处理。
（7）尽快查明引风机跳闸原因，具备恢复条件后，按顺序启动各风机运行，进行旁路吹扫（中排床温高于600℃）或正常炉膛吹扫（中排床温低于600℃）完成后，方可重新点火。
（8）短时间不能恢复，将汽包水位上至+300mm，停止上水，开启省煤器再循环门。
（9）其它操作按紧急停炉规定处理。

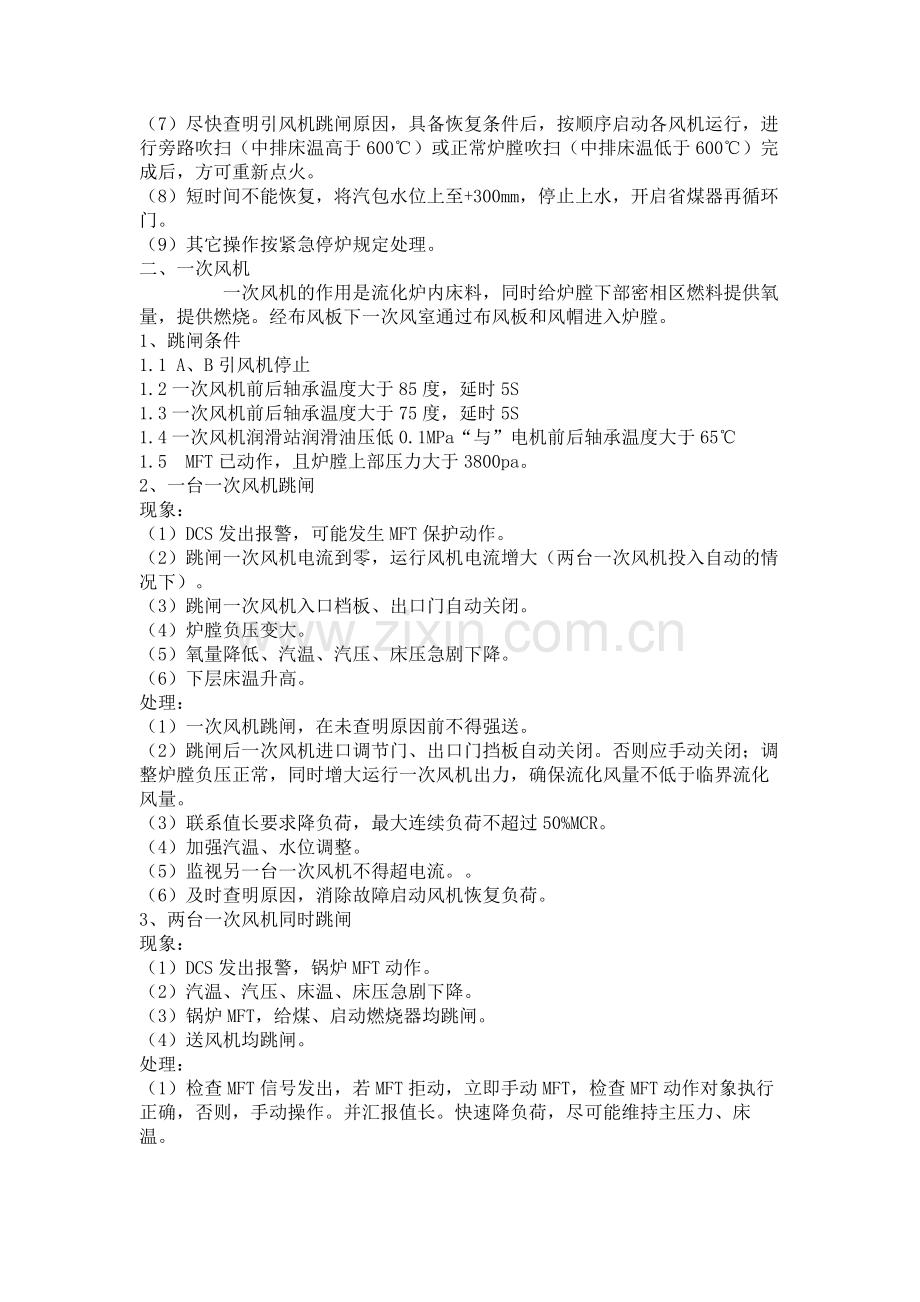

二、一次风机
      一次风机的作用是流化炉内床料，同时给炉膛下部密相区燃料提供氧量，提供燃烧。经布风板下一次风室通过布风板和风帽进入炉膛。
1、跳闸条件
1.1 A、B引风机停止
1.2一次风机前后轴承温度大于85度，延时5S
1.3一次风机前后轴承温度大于75度，延时5S
1.4一次风机润滑站润滑油压低0.1MPa“与”电机前后轴承温度大于65℃
1.5 MFT已动作，且炉膛上部压力大于3800pa。
2、一台一次风机跳闸
现象：
（1）DCS发出报警，可能发生MFT保护动作。
（2）跳闸一次风机电流到零，运行风机电流增大（两台一次风机投入自动的情况下）。
（3）跳闸一次风机入口档板、出口门自动关闭。
（4）炉膛负压变大。
（5）氧量降低、汽温、汽压、床压急剧下降。
（6）下层床温升高。
处理：
（1）一次风机跳闸，在未查明原因前不得强送。
（2）跳闸后一次风机进口调节门、出口门挡板自动关闭。否则应手动关闭；调整炉膛负压正常，同时增大运行一次风机出力，确保流化风量不低于临界流化风量。
（3）联系值长要求降负荷，最大连续负荷不超过50%MCR。
（4）加强汽温、水位调整。
（5）监视另一台一次风机不得超电流。。
（6）及时查明原因，消除故障启动风机恢复负荷。
3、两台一次风机同时跳闸
现象：
（1）DCS发出报警，锅炉MFT动作。
（2）汽温、汽压、床温、床压急剧下降。
（3）锅炉MFT，给煤、启动燃烧器均跳闸。
（4）送风机均跳闸。
处理：
（1）检查MFT信号发出，若MFT拒动，立即手动MFT，检查MFT动作对象执行正确，否则，手动操作。并汇报值长。快速降负荷，尽可能维持主压力、床温。
（2）严密监视各参数符合汽轮机安全运行的要求，否则立即将汽轮机打闸，汽机按不破坏真空停机处理。
（3）将自动改为手动操作，加强汽温、汽压、汽包水位、炉膛压力的监视、调整，保证参数正常。
（4）调整炉膛出口压力-100Pa，控制床温下降速度不超过2.25℃/min。
（5）尽快查明一次风机跳闸原因，具备恢复条件，按顺序启动各跳闸风机运行，旁路吹扫（中排床温高于600℃）或正常炉膛吹扫（中排床温低于600℃）完成后，若床温不低于510℃，即可启动B、C、D、E给煤机进行给煤，控制温升率5℃/min，若床温低于510℃，重新点火。
（6）若汽机已打闸，及时开启过热器向空排汽门、疏水门，严禁锅炉超压。调节喷水减温器，保证过热器、再热器壁温正常。分离器出口烟温>538℃,投入I级旁路、开启再热器向空排汽门，防止再热器壁温超温。
（7）若停炉后短时间内不具备恢复条件，应停止所有运行风机，将汽包水位上至+300mm，停止上水，开启省煤器再循环门。
（8）加强对炉膛温度、汽包及各受热面壁温的监视，发现异常及时汇报，采取措施进行处理。
（9）做好机组启动准备，待查明原因具备恢复条件，方可重新启动。
（10）若由引风机跳闸引起的风机全停，按引风机全停规定处理。
三、送风机
     送风机的作用主要是补充炉内燃烧的氧气和加强物料的掺混，适当调整炉内温度场的分布，对防止局部温度过高，降低NOX排放量的作用。
1、跳闸条件
1.1两台一次风机均停
1.2二次风机前后轴承温度大于85度，延时3S
1.3二次风机前后电机轴承温度大于95度，延时3S
1.4MFT已动作，且炉膛压力大于3800pa。
1.5二次风机运行30S，液力耦合器进油压力小于0.03Mpa,延时3S
1.6液耦进油温度大于65度，延时3S
1.7液耦排油温度大于85度，延时3S
 2、一台二次风机跳闸
现象：
（1）DCS发出报警，可能发生MFT保护动作。
（2）跳闸二次风机电流到零，运行风机电流增大。
（3）跳闸二次风机入口档板、出口门自动关闭。
（4）炉膛压力变大。
（5）氧量降低、汽温、汽压、床压急剧下降。
处理：
（1）二次风机跳闸，在未查明原因前不得强送。
（2）跳闸二次风机入口档板、出口门自动关闭。否则应手动关闭，将风机勺管开度置0；同时增加另一台二次风机出力，维持氧量正常。
（3）联系值长要求降负荷，最大连续负荷不超过50%MCR。
（4）加强汽温、水位调整。
（5）监视另一台二次风机不得超电流。
（7）及时查明原因，消除故障启动风机恢复负荷。
3、两台送风机同时跳闸
现象
（1）DCS发出报警。
（2）锅炉MFT动作，高流风机跳闸，显示电流到零。
（3）汽温、汽压、床温、床压急剧下降。
（4）锅炉MFT，给煤、启动燃烧器均跳闸。
处理
（1）检查MFT信号发出，若MFT拒动，立即手动MFT停炉，检查MFT动作对象执行正确，否则，手动操作。汇报值长，快速降负荷，尽可能维持主汽压力、床温。
（2）检查两台一次风机联动跳闸，否则手动停止。
（3）严密监视各参数符合汽轮机安全运行的要求，否则，立即将汽轮机打闸，汽机按不破坏真空停机处理。
（4）将自动改为手动操作，加强汽温、汽压、汽包水位的监视、调整，保证参数正常。
（5）调整炉膛出口压力-100Pa，控制床温下降速度不超过2.25℃/min。
（6）尽快查明送风机跳闸原因，具备恢复条件，按顺序启动各跳闸风机运行，旁路吹扫（中排床温高于600℃）或正常炉膛吹扫（中排床温低于600℃）完成后，重新点火。
（7）若汽机已打闸，及时开启过热器向空排汽门、疏水门，严禁锅炉超压。调节喷水减温装置，保证过热器、再热器壁温正常。分离器出口烟温>538℃,投入I级旁路、开启再热器向空排汽门，防止再热器壁温超温。
（8）停炉后短时间内不具备恢复条件，停止所有运行风机；汽包水位上至+300mm，停止上水，开启省煤器再循环门。
（9）加强对炉膛温度、汽包及各受热面壁温的监视，发现异常及时汇报，采取措施进行处理。
（10）做好机组启动准备，待查明原因具备恢复条件，方可重新启动。
（11）由引风机跳闸引起的送风机全停，按引风机全停规定处理。
四、高压流化返料风机
高压流化返料风机是一种高压头低风量设备，有较高的压头并且具有阻力增加，风机压头增加的特点来克服炉堂内的高压，实现物料连续稳定的输送。
1、跳闸条件
1.1高压流化风机前后驱轴承温度大于100,4选一
1.2高压流化风机前后轴承温度大于85度，延时5S
2、一台高压流化风机跳闸
现象：
（1）DCS发出报警，备用高压流化风机自启动。
（2）跳闸高压流化风机电流到零，出口门自动关闭，备用高压流化风机联启。
处理：
（1）检查备用的高压流化风机启动后运行正常，母管风压正常；否则应手动启动备用高压流化风机。
（2）高压流化风机跳闸，在未查明原因前不得强送。
（3）检查跳闸的高压流化风机出口门自动关闭。否则应手动关闭。
（4）及时查明原因，消除风机故障。
3、两台高流风机同时跳闸
现象：
（1）DCS发出报警，锅炉MFT动作。
（2）汽温、汽压、床温、床压急剧下降。
（3）锅炉MFT，给煤、启动燃烧器均跳闸。
处理：
（1）检查MFT信号发出，若MFT拒动，立即手动MFT停炉，检查MFT动作对象执行正确，否则，手动操作。并汇报值长。快速降负荷，尽可能维持主压力、床温。
（2）检查两台一次风机跳闸，否则手动停止。
（3）严密监视各参数符合汽轮机安全运行的要求，否则立即将汽轮机打闸，汽机按不破坏真空停机处理。
（4）将自动改为手动操作，加强汽温、汽压、汽包水位、炉膛压力的监视、调整，保证参数正常。
（5）调整炉膛出口压力-125Pa，控制床温下降速度不超过2.25℃/min。
（6）严密监视分离器、立管、回料器各处温度正常。
（7）尽快查明高压流化风机跳闸原因，具备恢复条件，按顺序启动各跳闸风机运行，旁路吹扫（中排床温高于600℃）或正常炉膛吹扫（中排床温低于600℃）完成后，重新点火。
（8）若汽机已打闸，及时开启过热器向空排汽门、疏水门，严禁锅炉超压。调节喷水减温器，保证过热器、再热器壁温正常。分离器出口烟温>538℃,投入I级旁路、开启再热器向空排汽门，防止再热器壁温超温。
（9）若停炉后短时间内不具备恢复条件，应停止所有运行风机，将汽包水位上至+300mm，停止上水，开启省煤器再循环门。
（10）加强对炉膛温度、汽包及各受热面壁温的监视，发现异常及时汇报，采取措施进行处理。
（11）做好机组启动准备，待查明原因具备恢复条件，方可重新启动。
（12）高压流化风机若由引风机跳闸引起的风机全停，按引风机全停处理。
