CAD模型导入ADAMS技巧总结.doc

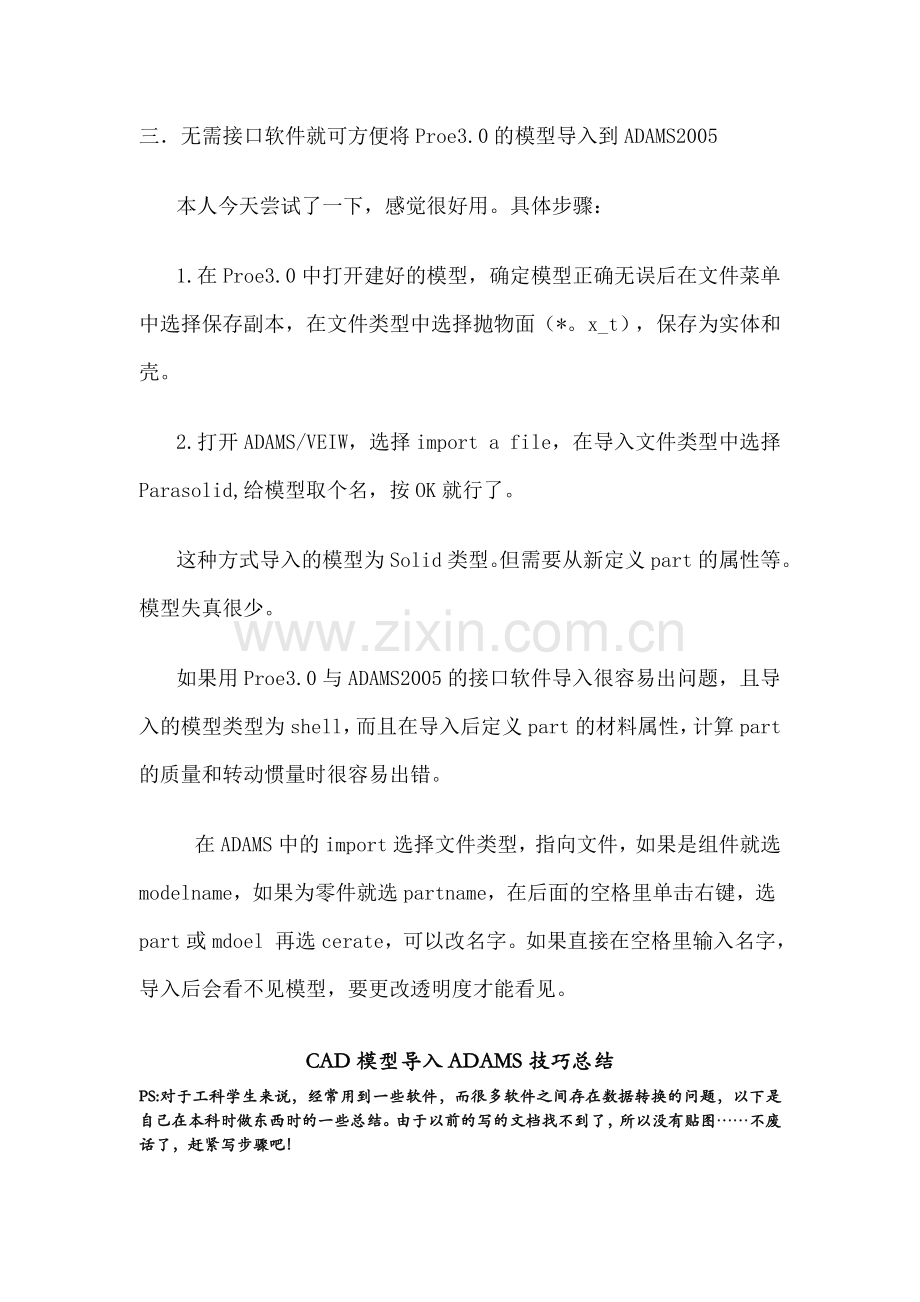

三．无需接口软件就可方便将Proe3.0的模型导入到ADAMS2005
本人今天尝试了一下，感觉很好用。具体步骤：
1.在Proe3.0中打开建好的模型，确定模型正确无误后在文件菜单中选择保存副本，在文件类型中选择抛物面（*。x_t），保存为实体和壳。
2.打开ADAMS/VEIW，选择import a file，在导入文件类型中选择Parasolid,给模型取个名，按OK就行了。
这种方式导入的模型为Solid类型。但需要从新定义part的属性等。模型失真很少。
如果用Proe3.0与ADAMS2005的接口软件导入很容易出问题，且导入的模型类型为shell，而且在导入后定义part的材料属性，计算part的质量和转动惯量时很容易出错。
 在ADAMS中的import选择文件类型，指向文件，如果是组件就选model name，如果为零件就选partname，在后面的空格里单击右键，选part或mdoel 再选cerate，可以改名字。如果直接在空格里输入名字，导入后会看不见模型，要更改透明度才能看见。
CAD模型导入ADAMS技巧总结
PS:对于工科学生来说，经常用到一些软件，而很多软件之间存在数据转换的问题，以下是自己在本科时做东西时的一些总结。由于以前的写的文档找不到了，所以没有贴图……不废话了，赶紧写步骤吧！

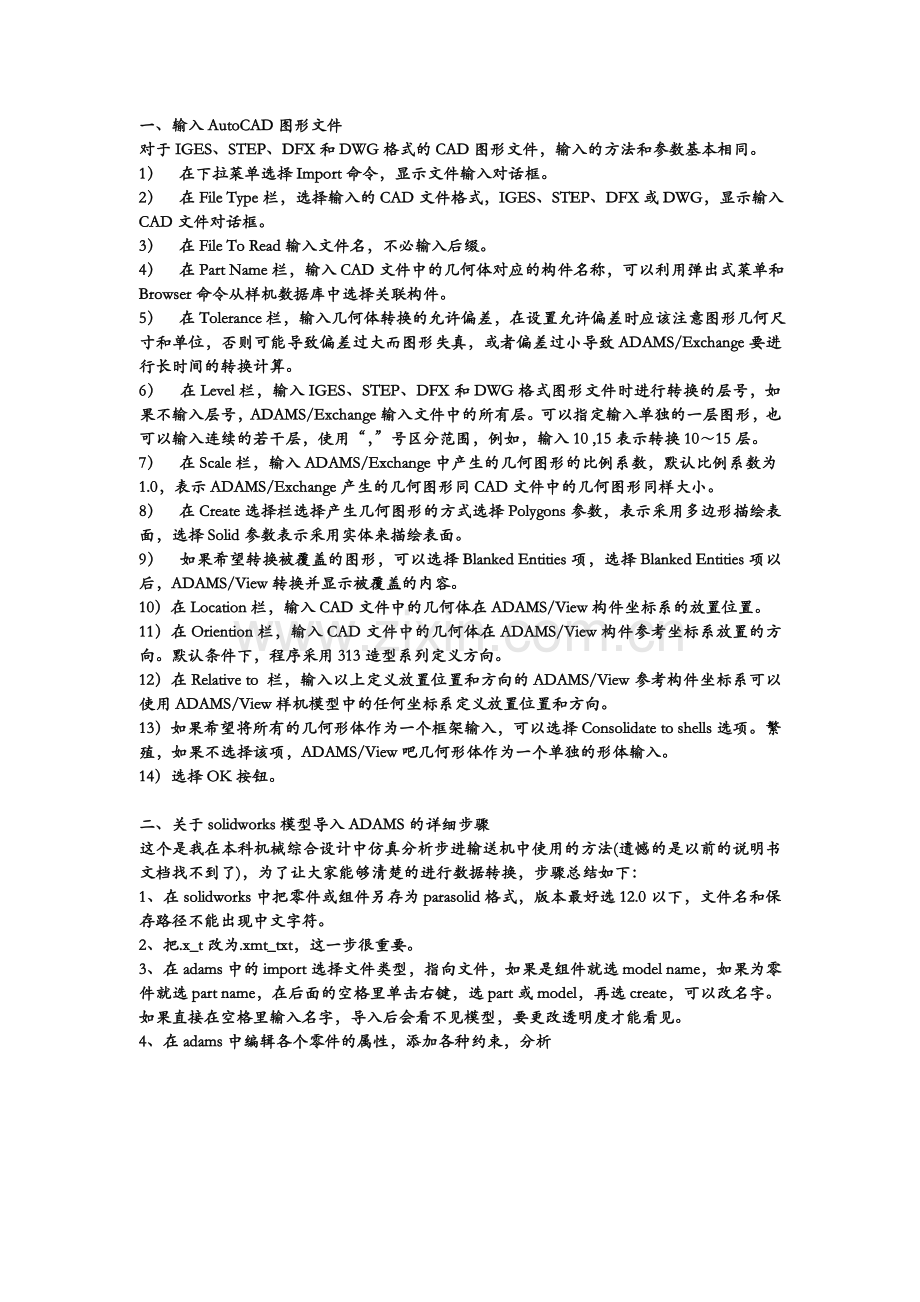

一、输入AutoCAD图形文件
对于IGES、STEP、DFX和DWG格式的CAD图形文件，输入的方法和参数基本相同。
1） 在下拉菜单选择Import命令，显示文件输入对话框。
2） 在File Type栏，选择输入的CAD文件格式，IGES、STEP、DFX或DWG，显示输入CAD文件对话框。
3） 在File To Read输入文件名，不必输入后缀。
4） 在Part Name栏，输入CAD文件中的几何体对应的构件名称，可以利用弹出式菜单和Browser命令从样机数据库中选择关联构件。
5） 在Tolerance栏，输入几何体转换的允许偏差，在设置允许偏差时应该注意图形几何尺寸和单位，否则可能导致偏差过大而图形失真，或者偏差过小导致ADAMS/Exchange要进行长时间的转换计算。
6） 在Level栏，输入IGES、STEP、DFX和DWG格式图形文件时进行转换的层号，如果不输入层号，ADAMS/Exchange输入文件中的所有层。可以指定输入单独的一层图形，也可以输入连续的若干层，使用“，”号区分范围，例如，输入10 ,15表示转换10～15层。
7） 在Scale栏，输入ADAMS/Exchange中产生的几何图形的比例系数，默认比例系数为1.0，表示ADAMS/Exchange产生的几何图形同CAD文件中的几何图形同样大小。
8） 在Create选择栏选择产生几何图形的方式选择Polygons参数，表示采用多边形描绘表面，选择Solid参数表示采用实体来描绘表面。
9） 如果希望转换被覆盖的图形，可以选择Blanked Entities项，选择Blanked Entities项以后，ADAMS/View转换并显示被覆盖的内容。
10）在Location栏，输入CAD文件中的几何体在ADAMS/View构件坐标系的放置位置。
11）在Oriention栏，输入CAD文件中的几何体在ADAMS/View构件参考坐标系放置的方向。默认条件下，程序采用313造型系列定义方向。
12）在Relative to 栏，输入以上定义放置位置和方向的ADAMS/View参考构件坐标系可以使用ADAMS/View样机模型中的任何坐标系定义放置位置和方向。
13）如果希望将所有的几何形体作为一个框架输入，可以选择Consolidate to shells选项。繁殖，如果不选择该项，ADAMS/View吧几何形体作为一个单独的形体输入。
14）选择OK按钮。

二、关于solidworks模型导入ADAMS的详细步骤
这个是我在本科机械综合设计中仿真分析步进输送机中使用的方法(遗憾的是以前的说明书文档找不到了)，为了让大家能够清楚的进行数据转换，步骤总结如下：
1、在solidworks中把零件或组件另存为parasolid格式，版本最好选12.0以下，文件名和保存路径不能出现中文字符。
2、把.x_t改为.xmt_txt，这一步很重要。
3、在adams中的import选择文件类型，指向文件，如果是组件就选model name，如果为零件就选part name，在后面的空格里单击右键，选part或model，再选create，可以改名字。如果直接在空格里输入名字，导入后会看不见模型，要更改透明度才能看见。
4、在adams中编辑各个零件的属性，添加各种约束，分析
