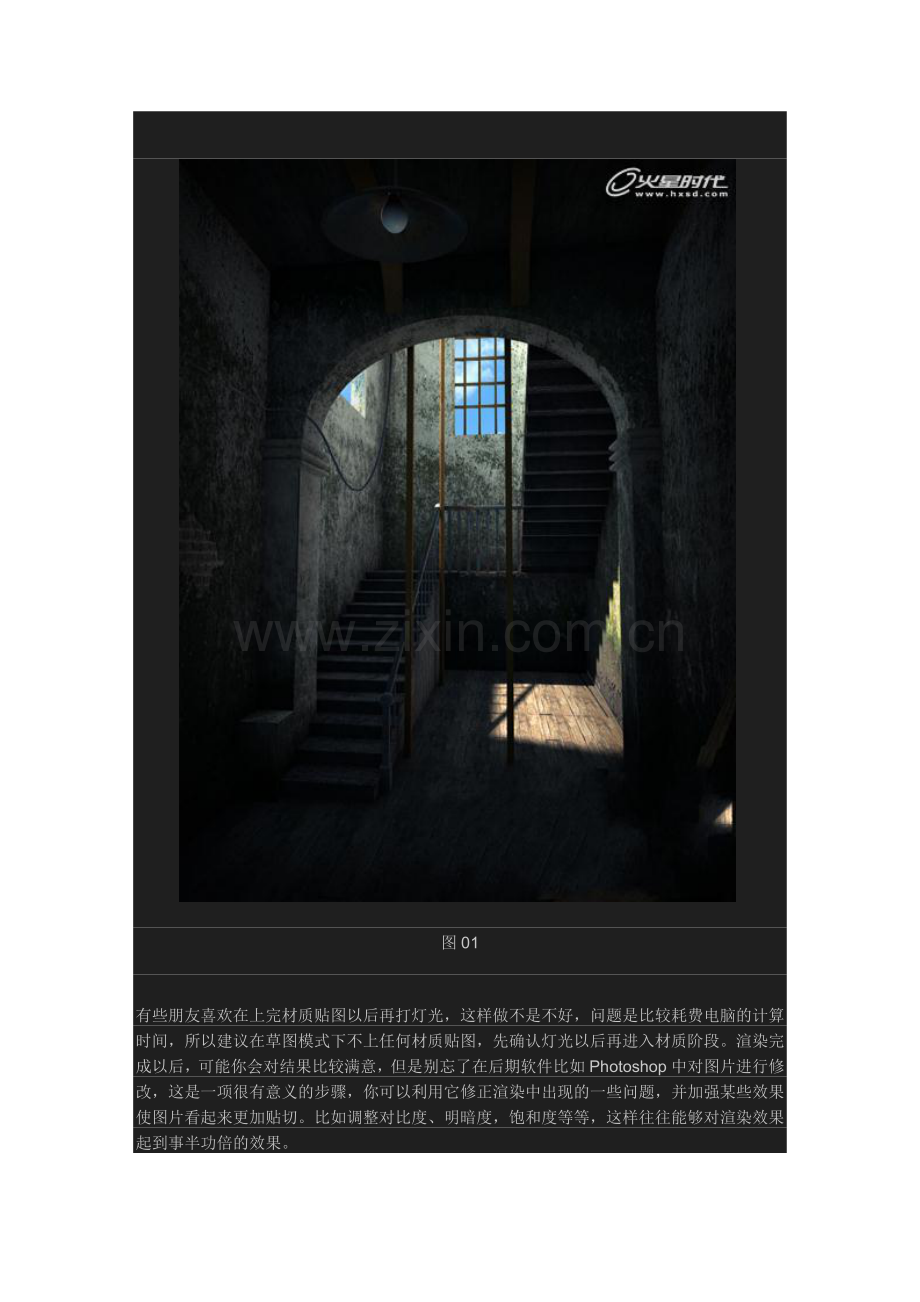

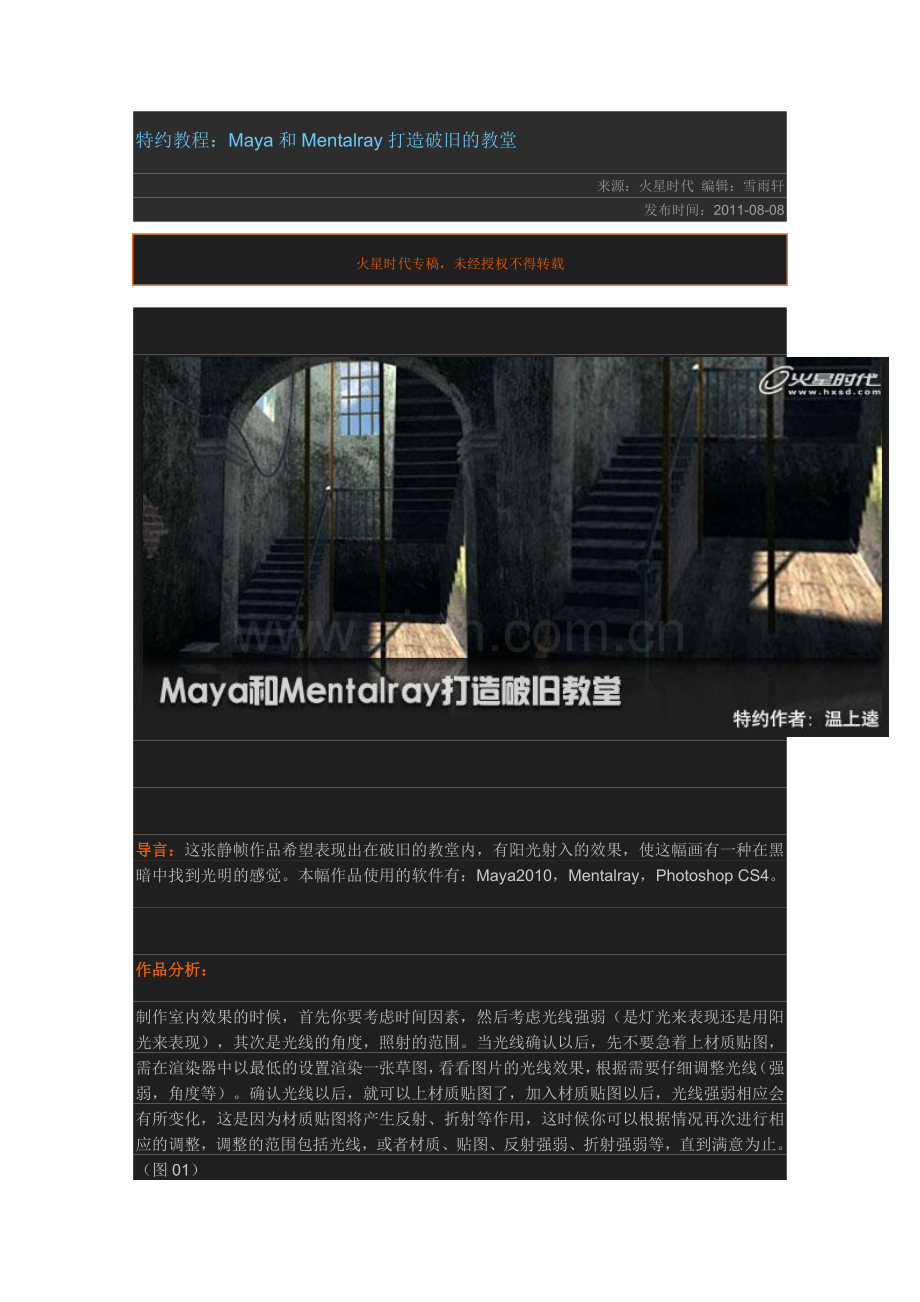

特约教程：Maya和Mentalray打造破旧的教堂来源：火星时代编辑：雪雨轩发布时间：2011-08-08 火星时代专稿，未经授权不得转载导言：这张静帧作品希望表现出在破旧的教堂内，有阳光射入的效果，使这幅画有一种在黑暗中找到光明的感觉。本幅作品使用的软件有：Maya2010，Mentalray，Photoshop CS4。作品分析：制作室内效果的时候，首先你要考虑时间因素，然后考虑光线强弱（是灯光来表现还是用阳光来表现），其次是光线的角度，照射的范围。当光线确认以后，先不要急着上材质贴图，需在渲染器中以最低的设置渲染一张草图，看看图片的光线效果，根据需要仔细调整光线（强弱，角度等）。确认光线以后，就可以上材质贴图了，加入材质贴图以后，光线强弱相应会有所变化，这是因为材质贴图将产生反射、折射等作用，这时候你可以根据情况再次进行相应的调整，调整的范围包括光线，或者材质、贴图、反射强弱、折射强弱等，直到满意为止。（图01）图01 有些朋友喜欢在上完材质贴图以后再打灯光，这样做不是不好，问题是比较耗费电脑的计算时间，所以建议在草图模式下不上任何材质贴图，先确认灯光以后再进入材质阶段。渲染完成以后，可能你会对结果比较满意，但是别忘了在后期软件比如Photoshop中对图片进行修改，这是一项很有意义的步骤，你可以利用它修正渲染中出现的一些问题，并加强某些效果使图片看起来更加贴切。比如调整对比度、明暗度，饱和度等等，这样往往能够对渲染效果起到事半功倍的效果。一、灯光 1、首先我们要选择一个摄影机角度，设置好拍摄图片的分辨率，这里设置的分辨率是1024*768，并选择了一个面对窗口的角度。（图02）图02 2、下一步我们就开始打灯。一幅作品应该是从全黑的环境开始，就像你从一幅全白的纸张开始绘画一样。而Maya的渲染器默认情况下是带了一盏灯光的，我们必须关闭这盏灯光，然后再打灯。关闭默认灯光的位置在渲染器中，如图：（图03）图03 上一页12 3 ... 9 10 下一页特约教程：Maya和Mentalray打造破旧的教堂来源：火星时代编辑：雪雨轩发布时间：2011-08-08 火星时代专稿，未经授权不得转载 3、现在开始打灯，给作品一个时限，设想现在的场景接近上午11点左右，然后开始设置主光的位置，主光我使用的是聚光灯，把光线从左边的窗户打进来，这束光将会在室内的地面产生阳光投影，设置如图：（图04）图04 主光参数设置如下：（图05、图06）图05 图06 4、然后测试渲染一张，看看效果：（图07）图07 5、这个效果不错，阳光照射到地面，光线比较强烈，而且把楼梯扶手等阴影也照了进来。但是有个问题，现在场景太暗了。为此，下一步就是要增加灯光，让每个窗户都能射进来光线。我在每个窗户上都加了一个面光源(Area Light)，让它们发挥间接光照的作用。（图08）图08 上一页 1 23 4 ... 9 10 下一页特约教程：Maya和Mentalray打造破旧的教堂来源：火星时代编辑：雪雨轩发布时间：2011-08-08 火星时代专稿，未经授权不得转载 6、然后在顶部加入一个平行光，让它从房间顶部的天窗照射进来，发挥间接照明的作用。（图09）图09 7、三个区域光参数如下：（图10、图11、图12）图10 图11 图12 8、屋顶平行光参数如下：（图13）图13 上一页 1 2 34 5 ... 9 10 下一页 9、设置好这些灯光之后测试渲染，结果如图：（图14）图14 10、感觉间接照明不够，打开渲染器中Mental Ray下的Indirect Lighting界面，将Final Gathering（最终聚集）的Accuracy调为100，测试渲染看看结果。（图15）图15 　测试结果如下：（图16）图16 11、我们需要再增加一些间接照明，这里我在渲染器的Indirect Lighting内的Image Based Lighting中加入了一张jpg格式的图，是蓝天白云的，用它来模拟窗外的天空。当然这里可以放入一张高动态Hdri图片，会获得更好的效果。再次渲染，感觉光线效果比刚才好些了，暗部也有了微弱的照明。结果如下：（图17）图17 然后可以根据这张图对灯光再次进行调整，比如主光照进来的方向上光线应该更加强烈，补光再弱一点等等，这些都可以根据作图者自己的需要而定。（图18）二、材质 1、当灯光调整好之后，就可以做材质贴图了。整个场景我基本选用了Mia_Material_X材质，这种材质对于建筑方面的表现比较到位。首先看墙面材质，参数：（1）在color里面放入一张破旧墙面的贴图，因为要体现细节，所以选用的图片是3000*2000的分辨率，如图：（图18）图18 （2）将Weight调到0、8，压暗一点；上一页 1 2 3 45 6 ... 9 10 下一页（3）为了使墙面有不同的反射信息，我在Reflection的Color里面加入了一张贴图，通过它去控制墙面反射的强弱，然后将Reflectivity调到0、4，使墙面的反射不要过于强烈，再将Glossiness调到0、6，Glossy Samples调到20，如图：（图19）图19 （4）然后，在凹凸里面也加入一张贴图，使墙面有凹凸不平的体现，将Bump Depth调到0、05，得到了较好的凹凸效果；（图20）图20 2、楼梯我们选择木纹贴图，在Photoshop内添加一些脏层，将木纹做脏一点，然后放到Mia_Material_X的Color内，测试渲染后发现太亮，为此把Weight调到0、3，将亮度压下来了，我没有对楼梯的反射特别加入一张图片，只是把Reflectivity调为0、2，稍微带点反射，然后把Glossiness调到0、5，Glossy Samples调到20，这样，粗糙的质感中有比较丰富的细节。（图21）图21 3、我把楼梯的Bump Depth（凹凸）调到了0、2，这样的凹凸比较明显一点。 4、接下来是房屋中间三根木头柱子，它们的做法和楼梯类似，Diffuse Weight稍微高一点(0、5)，凹凸值更小（0、1），其他的介绍这里就省略了。 5、地板的做法和墙面类似，也是在Diffuse的color、Reflection的color、Bump的Standard Bump内放入三张贴图，Bump值设为0、2。具体参数如图：（图22）图22 6、楼梯扶手。我在Color内选用了一张破旧的金属贴图，对参数进行调整，Bump Depth凹凸深度设置为0、1，参数如图：（图23）图23 上一页 1 2 3 4 56 7 ... 9 10 下一页 7、对材质贴图设置的过程中，你可能需要多次测试渲染，你可以在Render Settings的Quality—Quality Presets中设置为Draft或preview方式，这样可以较快地观察到灯光和材质贴图综合的结果，并不会耽误很多时间。（图24）图24 三、渲染 1、对以上的设置都完成以后，我们将对渲染器进行设置，参数图如下：（图25）图25 最大采样设置为2，可以获得较好的抗锯齿效果，Anti-aliasing Contrast设置为0、5，使抗锯齿计算更加精确。当然，这样的参数设置相应也会增加计算时间。 2、Multi_Pixel Filtering设置为Mitchell方式，可以获得清晰锐利的边缘，光线追踪Raytracing的设置参数如图：（图26）图26 3、然后设置一下最终聚集，因为之前打的灯光只是直接照明，房间内靠近摄影机的地方还是太暗，为了增加更多的间接照明，需要使用最终聚集，我把最终聚集的Accuracy设置的比较高，是希望获得更准确的效果，这里设为500。这项值越高，效果越好，但是渲染速度也越慢。（图27、图28）图27 图28 整体渲染的效果还不错，但是有些偏灰，对比度还不够，我们需要靠近摄影机的地方更暗一点，这点可以通过Photoshop实现，先将图片用tga格式保存一张。上一页 1 2 ... 4 5 67 8 9 10 下一页 4、接着在Maya的通道栏Render下新建2个渲染层，分别渲染OCC图片和Depth图片各一张，将它们和先前渲染得到的彩色图一起导入Photoshop中进行艺术再加工。（图29、图30）图29 图30 四、后期 1、在Photoshop中需要进一步加强图片对比度，使阳光照射到的地方更亮。首先，把背景图层复制一份，起名“亮区域”，给新增加的图层加一个蒙版，将Depth图像复制到蒙版内，Ctrl+I反相，通过曲线加强蒙版内Depth图像的对比度，这样“亮区域”图层就能通过蒙版控制亮的区域了。使用Ctrl+M将该图层亮度提高一些。（图31、图32）图31 图32 2、感觉整个图片还是偏暗，在“亮区域”图层上面增加一个色阶调整图层，将图层整体调亮一些。（图33）图33 上一页 1 2 ... 5 6 78 9 10 下一页效果如图：（图34）图34 3、再增加一个色彩平衡调整图层，对色调进行调整，我希望高光偏暖一点，中间调偏蓝一点，设置如下：（图35、图36）图35 图36 4、为了能使地面的阳光能够更加温暖一些，再增加一个照片滤镜的调整图层，如图：（图37）图37 5、经过上两步，看看图片的效果：（图38）图38 上一页 1 2 ... 6 7 89 10 下一页 6、现在，我们要靠近摄影机的地方暗一点，使图片的远近有明暗的强烈反差。这里新建1个图层，使用选择工具框选该图层靠近边缘的地方，再反选，羽化60左右，填充黑色，得到下图：（图39）图39 7、涂片边缘被压暗以后，效果如下：（图40）图40 8、把OCC图片拖进来，采用正片叠底方式，放到图层最上方，效果如下：（图41）图41 上一页 1 2 ... 7 8 910 下一页 9、关于窗外的天空，我们可以通过选取彩色图的Alpha通道，按住Ctrl+Shift+I反选，然后删除窗户内多余的部分，在彩色图的下方插入一张天空图片即可。可以根据需要对天空色调进行调整，如图：（图42、图43）图42 图43 10、图层情况如图：（图44）图44 11、通过以上步骤，我们的教堂打造完成了，希望能对大家有所帮助。（图45）图45 上一页 1 2 ... 8 9 10下一页
