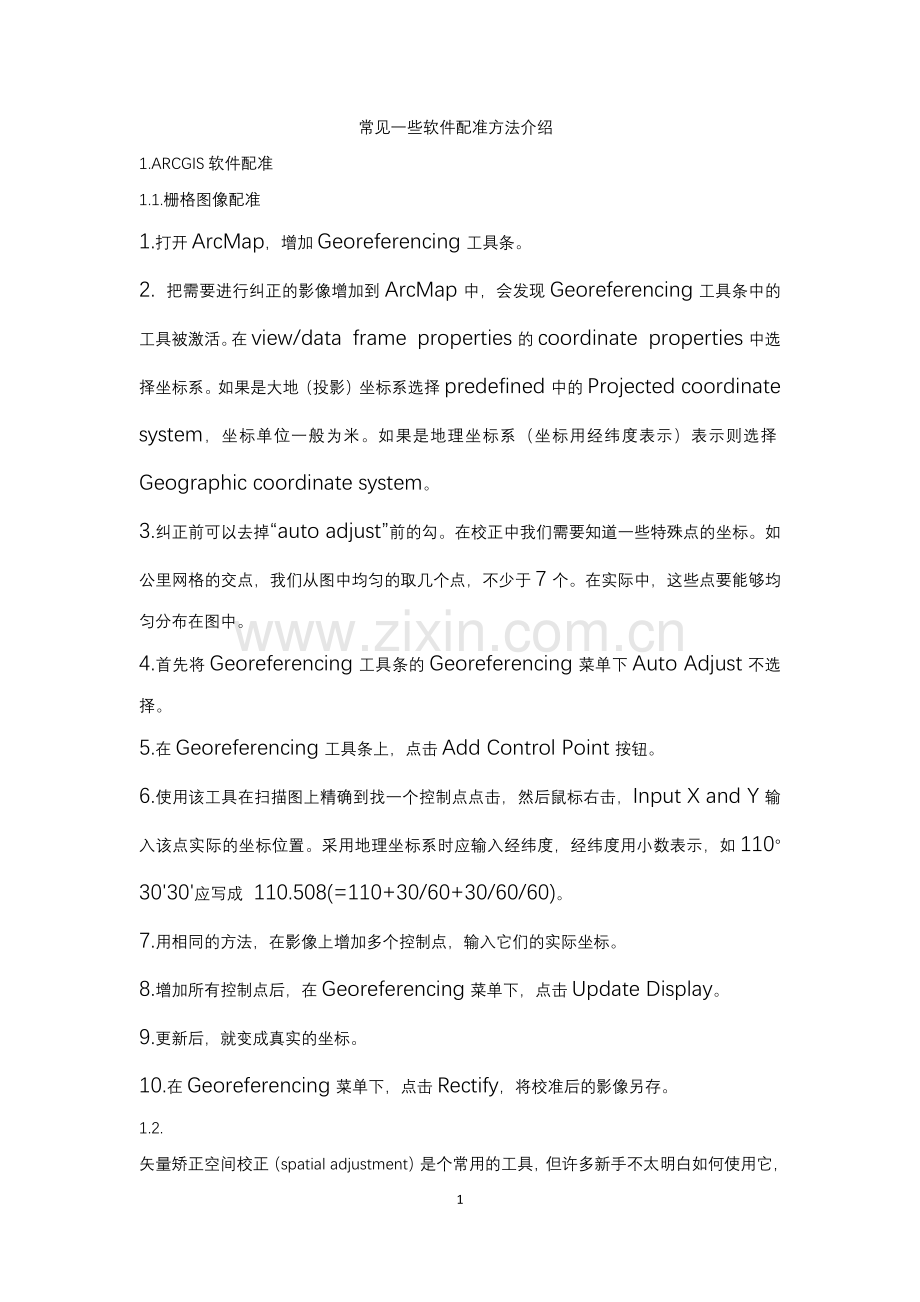

常见一些软件配准方法介绍
1.ARCGIS软件配准
1.1.栅格图像配准
1.打开ArcMap，增加Georeferencing工具条。
2. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。在view/data  frame  properties的coordinate  properties中选择坐标系。如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。
3.纠正前可以去掉“auto adjust”前的勾。在校正中我们需要知道一些特殊点的坐标。如公里网格的交点，我们从图中均匀的取几个点，不少于7个。在实际中，这些点要能够均匀分布在图中。
4.首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust不选择。
5.在Georeferencing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，Input X and Y输入该点实际的坐标位置。采用地理坐标系时应输入经纬度，经纬度用小数表示，如110°30'30'应写成 110.508(=110+30/60+30/60/60)。
7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
1.2.

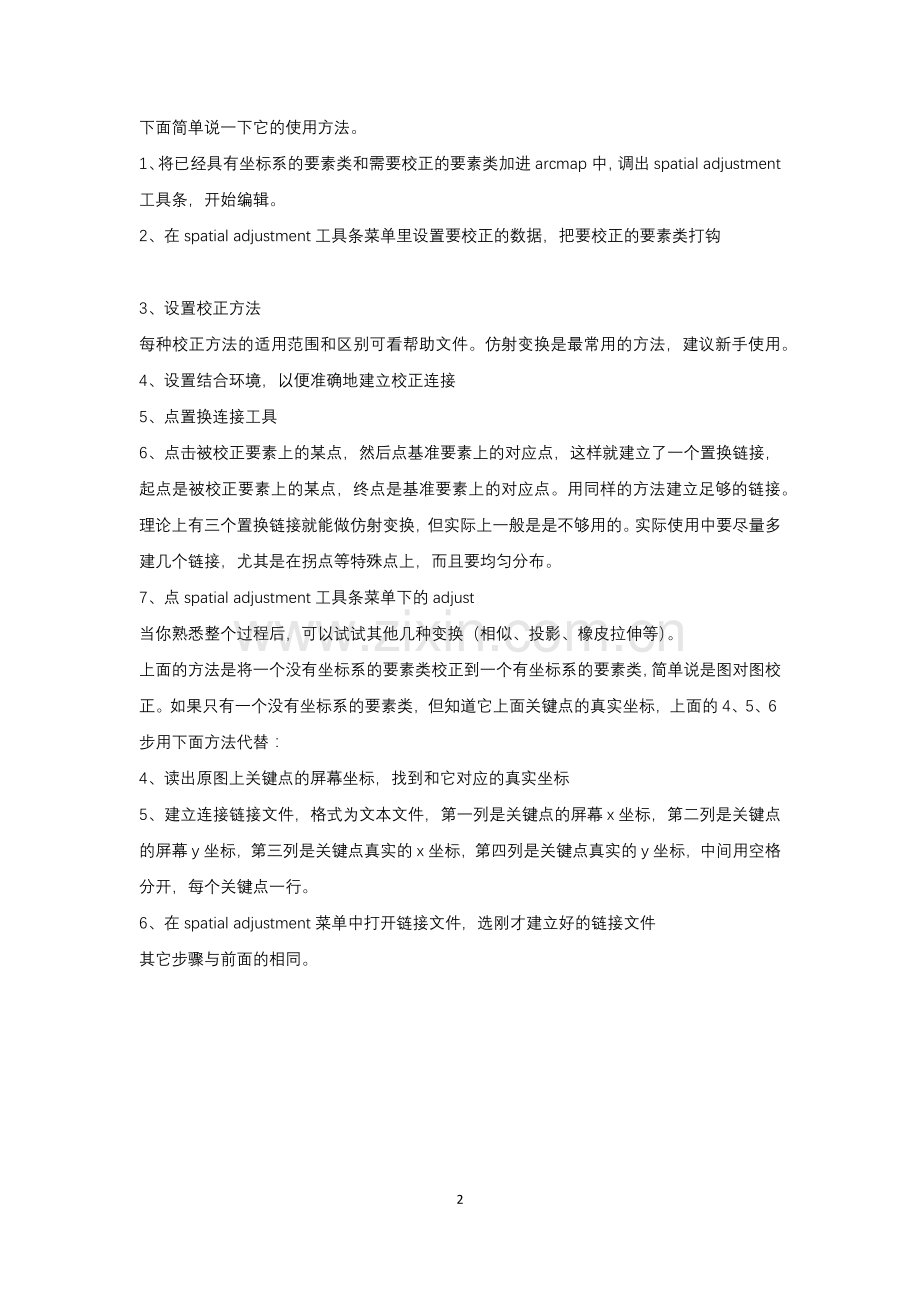

矢量矫正空间校正（spatial adjustment）是个常用的工具，但许多新手不太明白如何使用它，下面简单说一下它的使用方法。
1、将已经具有坐标系的要素类和需要校正的要素类加进arcmap中，调出spatial adjustment工具条，开始编辑。
2、在spatial adjustment工具条菜单里设置要校正的数据，把要校正的要素类打钩

3、设置校正方法
每种校正方法的适用范围和区别可看帮助文件。仿射变换是最常用的方法，建议新手使用。
4、设置结合环境，以便准确地建立校正连接
5、点置换连接工具
6、点击被校正要素上的某点，然后点基准要素上的对应点，这样就建立了一个置换链接，起点是被校正要素上的某点，终点是基准要素上的对应点。用同样的方法建立足够的链接。理论上有三个置换链接就能做仿射变换，但实际上一般是是不够用的。实际使用中要尽量多建几个链接，尤其是在拐点等特殊点上，而且要均匀分布。
7、点spatial adjustment工具条菜单下的adjust
当你熟悉整个过程后，可以试试其他几种变换（相似、投影、橡皮拉伸等）。
上面的方法是将一个没有坐标系的要素类校正到一个有坐标系的要素类，简单说是图对图校正。如果只有一个没有坐标系的要素类，但知道它上面关键点的真实坐标，上面的4、5、6步用下面方法代替：
4、读出原图上关键点的屏幕坐标，找到和它对应的真实坐标
5、建立连接链接文件，格式为文本文件，第一列是关键点的屏幕x坐标，第二列是关键点的屏幕y坐标，第三列是关键点真实的x坐标，第四列是关键点真实的y坐标，中间用空格分开，每个关键点一行。
6、在spatial adjustment菜单中打开链接文件，选刚才建立好的链接文件
其它步骤与前面的相同。
