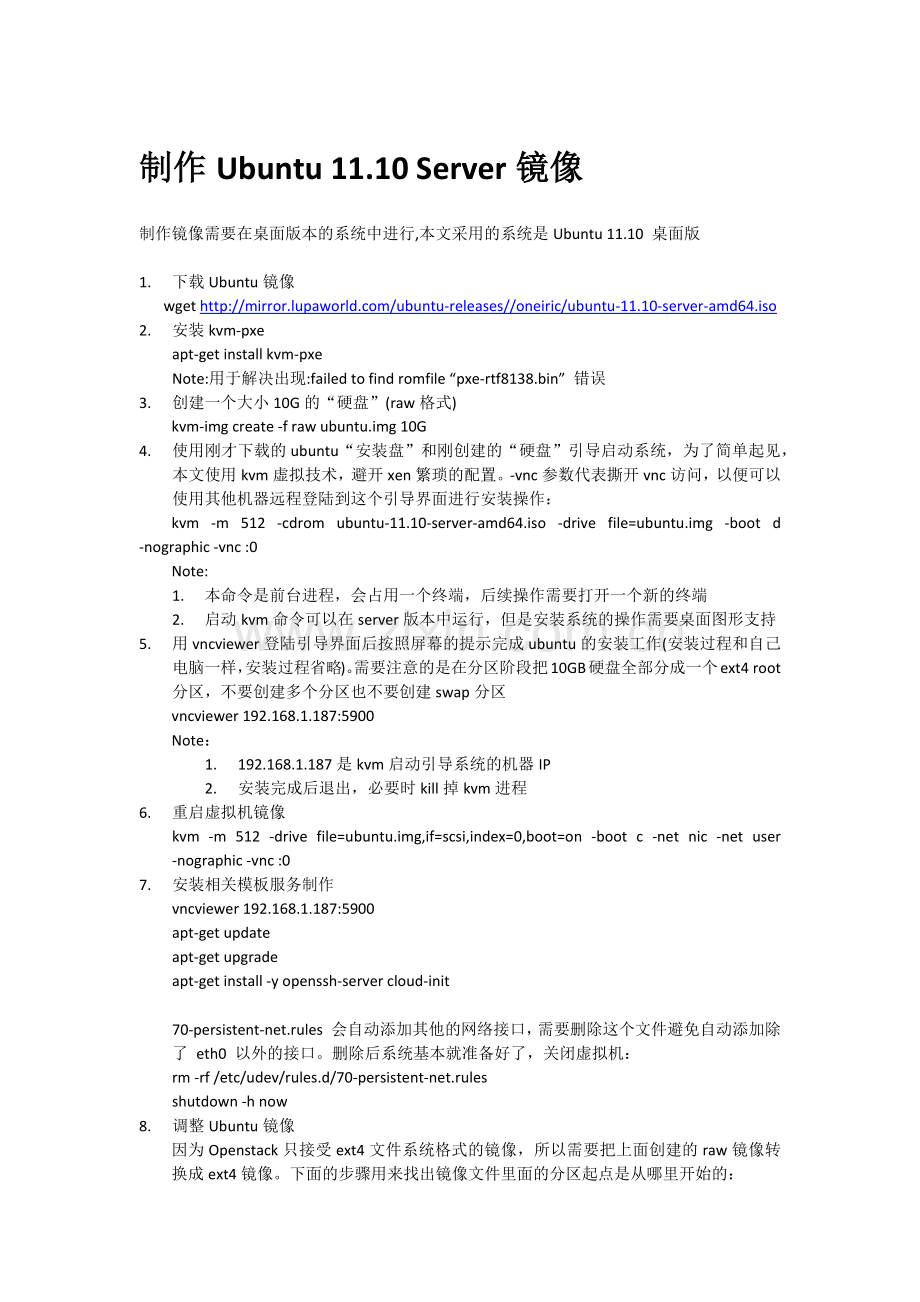

制作Ubuntu 11.10 Server镜像
制作镜像需要在桌面版本的系统中进行,本文采用的系统是Ubuntu 11.10 桌面版

1. 下载Ubuntu镜像
wget
2. 安装kvm-pxe
apt-get install kvm-pxe
Note:用于解决出现:failed to find romfile “pxe-rtf8138.bin” 错误
3. 创建一个大小10G的“硬盘”(raw格式)
kvm-img create -f raw ubuntu.img 10G
4. 使用刚才下载的ubuntu“安装盘”和刚创建的“硬盘”引导启动系统，为了简单起见，本文使用kvm虚拟技术，避开xen繁琐的配置。-vnc参数代表撕开vnc访问，以便可以使用其他机器远程登陆到这个引导界面进行安装操作：
kvm -m 512 -cdrom ubuntu-11.10-server-amd64.iso -drive file=ubuntu.img -boot d -nographic -vnc :0
Note:
1. 本命令是前台进程，会占用一个终端，后续操作需要打开一个新的终端
2. 启动kvm命令可以在server版本中运行，但是安装系统的操作需要桌面图形支持
5. 用vncviewer登陆引导界面后按照屏幕的提示完成ubuntu的安装工作(安装过程和自己电脑一样，安装过程省略)。需要注意的是在分区阶段把10GB硬盘全部分成一个ext4 root分区，不要创建多个分区也不要创建swap分区
vncviewer 192.168.1.187:5900
Note：
1. 192.168.1.187是kvm启动引导系统的机器IP
2. 安装完成后退出，必要时kill掉kvm进程
6. 重启虚拟机镜像
kvm -m 512 -drive file=ubuntu.img,if=scsi,index=0,boot=on -boot c -net nic -net user -nographic -vnc :0
7. 安装相关模板服务制作
vncviewer 192.168.1.187:5900
apt-get update
apt-get upgrade
apt-get install -y openssh-server cloud-init

70-persistent-net.rules 会自动添加其他的网络接口，需要删除这个文件避免自动添加除了 eth0 以外的接口。删除后系统基本就准备好了，关闭虚拟机：
rm -rf /etc/udev/rules.d/70-persistent-net.rules
shutdown -h now
8. 调整Ubuntu镜像
因为Openstack只接受ext4文件系统格式的镜像，所以需要把上面创建的raw镜像转换成ext4镜像。下面的步骤用来找出镜像文件里面的分区起点是从哪里开始的：

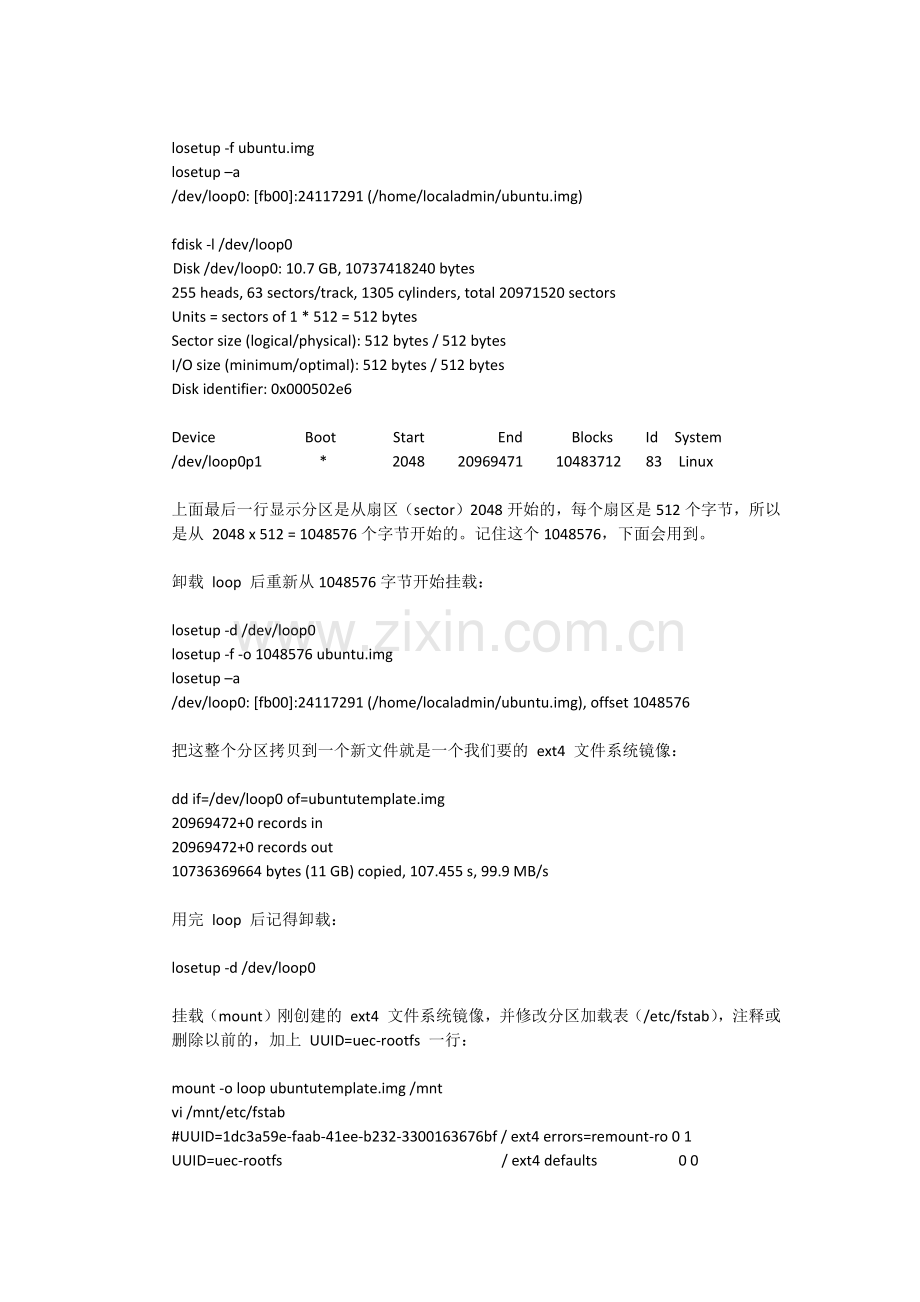

losetup -f ubuntu.img
losetup –a
/dev/loop0: [fb00]:24117291 (/home/localadmin/ubuntu.img)

fdisk -l /dev/loop0
Disk /dev/loop0: 10.7 GB, 10737418240 bytes
255 heads, 63 sectors/track, 1305 cylinders, total 20971520 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x000502e6

Device Boot Start End Blocks Id System
/dev/loop0p1 * 2048 20969471 10483712 83 Linux

上面最后一行显示分区是从扇区（sector）2048开始的，每个扇区是512个字节，所以是从 2048 x 512 = 1048576个字节开始的。记住这个1048576，下面会用到。

卸载 loop 后重新从1048576字节开始挂载：

losetup -d /dev/loop0
losetup -f -o 1048576 ubuntu.img
losetup –a
/dev/loop0: [fb00]:24117291 (/home/localadmin/ubuntu.img), offset 1048576

把这整个分区拷贝到一个新文件就是一个我们要的 ext4 文件系统镜像：

dd if=/dev/loop0 of=ubuntutemplate.img
20969472+0 records in
20969472+0 records out
10736369664 bytes (11 GB) copied, 107.455 s, 99.9 MB/s

用完 loop 后记得卸载：

losetup -d /dev/loop0

挂载（mount）刚创建的 ext4 文件系统镜像，并修改分区加载表（/etc/fstab），注释或删除以前的，加上 UUID=uec-rootfs 一行：

mount -o loop ubuntutemplate.img /mnt
vi /mnt/etc/fstab
#UUID=1dc3a59e-faab-41ee-b232-3300163676bf / ext4 errors=remount-ro 0 1
UUID=uec-rootfs / ext4 defaults 0 0

把内核（vmlinuz）和内存盘（initrd）文件拷贝出来以便后面和虚拟机镜像一起发布到OpenStack 云里。使用完虚拟机镜像后记得卸载（unmount）：

cp /mnt/boot/initrd.img-3.0.0-12-server /home/localadmin/
cp /mnt/boot/vmlinuz-3.0.0-12-server /home/localadmin/

umount /mnt

把刚才的虚拟机镜像 ubuntutemplate.img 的文件系统标志改成 ‘uec-rootfs’：
tune2fs -L uec-rootfs ubuntutemplate.img
9. 发布 Ubuntu 镜像
发布镜像需要使用上述三个文件initrd.img-3.0.0-12-server、vmlinuz-3.0.0-12-server和ubuntutemplate.img

glance add -A openstack -H 192.168.1.133 name="ubuntu-ramdisk" is_public=true container_format=ari disk_format=ari < initrd.img-3.0.0-12-server
返回一个ramdisk_id：如1

glance add -A openstack -H 192.168.1.133 name="ubuntu-kernel" is_public=true container_format=aki disk_format=aki < vmlinuz-3.0.0-12-server
返回一个kernel_id：如2

glance add -A openstack -H 192.168.1.133 name="ubuntufinal" is_public=true container_format=ami disk_format=ami kernel_id=2 ramdisk_id=1 < ubuntutemplate.img
制作Red Hat Enterprise Linux 6.0 x64镜像
1. 创建一个大小10G的“硬盘”(raw格式)
kvm-img create -f raw rhel6.img 10G
2. 使用rhel-server-6.0“安装盘”和刚创建的“硬盘”引导启动系统
kvm -m 2048 -boot d -cdrom rhel-server-6.0-x86_64-dvd.iso -drive file=rhel6.img,index=0,if=virtio,boot=on -net nic,model=virtio -usbdevice tablet -net user -nographic -vnc :0
Note:
1. 内存过小不能成功启动自定义分区功能
2. VNC的模式会发现总是有两个鼠标，而且移动很慢，这个时候只要我们在qemu启动的时候加上-usbdevice tablet就可以解决VNC下的问题了
3. 安装相关模板服务制作
系统安装完成后请选择”reboot”重启系统进入
1
2
3
3.1 关闭网卡重命名
echo ''>/lib/udev/rules.d/75-persistent-net-generator.rules
3.2 开启DHCP功能
rhel6默认是不配置网卡的，所以我们必须手工启动本功能
vi /etc/sysconfig/network-scripts/ifcfg-eth0
默认的网络配置是
DEVICE="eth0"
HWADDR=specifc mac address
NM_CONTROLLED="yes"
ONBOOT="no"
修改为：
DEVICE="eth0"
#请注释掉HWADDR，在KVM中不一定是这个MAC地址
#HWADDR=specifc mac address
NM_CONTROLLED="no"
ONBOOT="yes"
BOOTPROTO="dhcp"
4. 调整Red Hat Enterprise Linux镜像
因为Openstack只接受ext4文件系统格式的镜像，所以需要把上面创建的raw镜像转换成ext4镜像。下面的步骤用来找出镜像文件里面的分区起点是从哪里开始的：

losetup -f rhel6.img
losetup –a
/dev/loop0: [fb00]:24117291 (/home/localadmin/ rhel6.img)

fdisk -l /dev/loop0
Disk /dev/loop0: 10.7 GB, 10737418240 bytes
255 heads, 63 sectors/track, 1305 cylinders, total 20971520 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x000502e6

Device Boot Start End Blocks Id System
/dev/loop0p1 * 2048 20969471 10483712 83 Linux

上面最后一行显示分区是从扇区（sector）2048开始的，每个扇区是512个字节，所以是从 2048 x 512 = 1048576个字节开始的。记住这个1048576，下面会用到。

卸载 loop 后重新从1048576字节开始挂载：

losetup -d /dev/loop0
losetup -f -o 1048576 rhel6.img
losetup –a
/dev/loop0: [fb00]:24117291 (/home/localadmin/rhel6.img), offset 1048576

把这整个分区拷贝到一个新文件就是一个我们要的 ext4 文件系统镜像：

dd if=/dev/loop0 of= rhel6template.img
20969472+0 records in
20969472+0 records out
10736369664 bytes (11 GB) copied, 107.455 s, 99.9 MB/s

用完 loop 后记得卸载：

losetup -d /dev/loop0

挂载（mount）刚创建的 ext4 文件系统镜像，并修改分区加载表（/etc/fstab），注释或删除以前的，加上 UUID=uec-rootfs 一行：

mount -o loop rhel6template.img /mnt
vi /mnt/etc/fstab
UUID=uec-rootfs / ext4 defaults 0 0
#UUID=1dc3a59e-faab-41ee-b232-3300163676bf / ext4 defaults 0 1
tmpfs /dev/shm tmpfs defaults 0 0
devpts /dev/pts devpts gid=5,mode=620 0 0
sysfs /sys sysfs defaults 0 0
proc /proc proc defaults 0 0
把内核（vmlinuz）和内存盘（initramfs）文件拷贝出来以便后面和虚拟机镜像一起发布到OpenStack 云里。使用完虚拟机镜像后记得卸载（unmount）：

cp /mnt/boot/vmlinuz-2.6.32-71.el6.x86_64 /home/localadmin/
cp /mnt/boot/initramfs-2.6.32-71.el6.x86_64.img /home/localadmin/

umount /mnt

把刚才的虚拟机镜像 rhel6template.img 的文件系统标志改成 ‘uec-rootfs’：
tune2fs -L uec-rootfs rhel6template.img
5. 发布Red Hat Enterprise Linux镜像
发布镜像需要使用上述三个文件initramfs-2.6.32-71.el6.x86_64.img、vmlinuz-2.6.32-71.el6.x86_64和rhel6template.img

glance add -A openstack -H 192.168.1.133 name="rhel6-ramdisk" is_public=true container_format=ari disk_format=ari < initramfs-2.6.32-71.el6.x86_64.img
返回一个ramdisk_id，如：5
glance add -A openstack -H 192.168.1.133 name="rhel6-kernel" is_public=true container_format=aki disk_format=aki < vmlinuz-2.6.32-71.el6.x86_64
返回一个kernel _id，如：6
glance add -A openstack -H 192.168.1.133 name="rhel6final" is_public=true container_format=ami disk_format=ami ramdisk_id=5 kernel_id=6 < rhel6x86_64template.img
制作Windows 2003 Server镜像
1. Windows 2003 Server镜像下载
自行下载或者制作启动ISO镜像文件并准备正版CD-KEY
2. 创建一个大小10G的“硬盘”(raw格式)
kvm-img create -f raw win2003.img 10G
3. 下载virtio驱动
wget http://alt.fedoraproject.org/pub/alt/virtio-win/latest/images/bin/virtio-win-0.1-15.iso
wget http://alt.fedoraproject.org/pub/alt/virtio-win/latest/images/bin/virtio-win-1.1.16.vfd
4. 使用刚才下载的windows 2003 server“安装盘”和刚创建的“硬盘”引导启动系统，映射驱动vfd到软盘A, 开启bios启动选择菜单，启动时按住F12 ，进入光盘安装界面

kvm -m 1024 -drive file=win2003.img,cache=writeback,if=virtio,boot=on -fda virtio-win-1.1.16.vfd -cdrom WIN_2003_SP2.iso -net nic -net user -boot order=d,menu=on -usbdevice tablet -nographic -vnc :0

Note:
1. 请迅速打开一个vncviewer终端，否则会自动进入硬盘启动模式，如果不慎进入，请kill掉kvm进程，再重启kvm尝试迅速按F12
2. 安装后会自动重启，请开启远程桌面访问
5. 重启虚拟机镜像，加载virtio驱动

kvm -m 1024 -drive file=win2003.img,cache=writeback,if=virtio,boot=on -cdrom virtio-win-0.1-15.iso -net nic,model=virtio -net user -boot order=c -usbdevice tablet -nographic -vnc :0

Note:
1. 本步骤出现屏幕较慢,请耐心等待
2. 启动后进入系统需要按住Alt+Ctrl+Del，Del建议使用数字小键盘上的Del
6. 再用vnc访问，应该会提示自动安装virtio的网卡驱动
7. 修复在虚拟机启动时的错误
1
2
3
4
5
6
7
7.1 应用程序-特定 权限设置未将 COM 服务器应用程序的 本地 激活 权限授予用户 NT AUTHORITY\NETWORK SERVICE
开始→控制面板→管理工具→组件服务
打开 组件服务 树目录 →计算机→我的电脑→DCOM配置

右边的面板里 找到 netman 右键→属性→安全→ 启动和激活权限 →自定义→编辑 添加 network service 用户，把本地启动和本地激活勾上就可以了

7.2 Parallel port driver 服务启动失败
只需要在注册表HKEY_LOCAL_MACHINE\SYSTEM\ControlSet001\Services\ Parport中，将“start=3”改为“start=0”
7.3 启动后出现第一个页面，请选择完成，经多次测试否则会出现网卡不启动的现象
8. 发布镜像
glance -H 192.168.1.133 -A openstack add name="win2003" is_public=true disk_format=raw < win2003.img
