初中物理电学难题组卷
　一．选择题（共10小题）
1．如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（　　）

A．正常发光的小灯泡是L2，其额定功率为0.3W
B．正常发光的小灯泡是L1，其额定功率为0.45W
C．当L2两端电压为1.5V时，通过它的电流为0.15A
D．此时滑动变阻器两端电压是1.5V
2．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（　　）

A．10Ω 0.9W B．6Ω 0.9W C．6Ω 1.5W D．10Ω 1.8W
3．如图，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是30W；当接入电路电阻的阻值为3R时，其消耗的功率不可能是（　　）

A．10 W B．20 W C．30 W D．80 W
4．如图所示电路，电源电压保持不变，当滑动变阻器的滑片滑到c点时，电压表示数为4V，灯L正常发光；当滑动变阻器的滑片滑到b点时，电压表的示数是8V．已知灯L的电阻为4Ω，电阻Rac=Rab，则灯L的额定功率是（　　）

A．2W B．4W C．8W D．16W

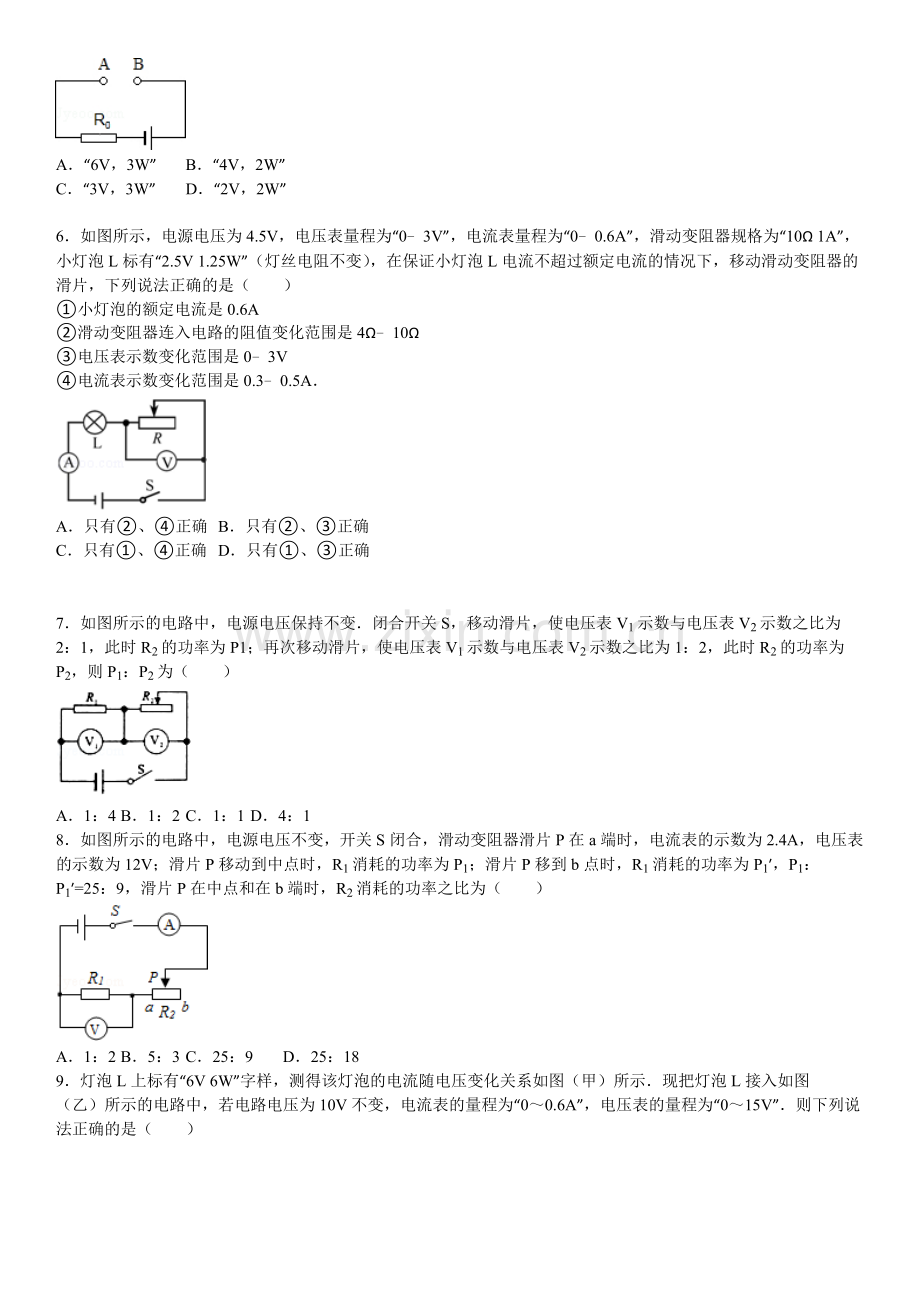

5．如图所示，电源电压不变，R0是一个8Ω的定值电阻．如果分别将下列的四个不同规格的灯泡接入电路的AB两点之间，且不会烧坏．则最亮的那一个灯一定是（　　）

A．“6V，3W” B．“4V，2W”
C．“3V，3W” D．“2V，2W”

6．如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω
③电压表示数变化范围是0﹣3V
④电流表示数变化范围是0.3﹣0.5A．

A．只有②、④正确 B．只有②、③正确
C．只有①、④正确 D．只有①、③正确

7．如图所示的电路中，电源电压保持不变．闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2：1，此时R2的功率为P1；再次移动滑片，使电压表V1示数与电压表V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（　　）

A．1：4 B．1：2 C．1：1 D．4：1
8．如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（　　）

A．1：2 B．5：3 C．25：9 D．25：18
9．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示．现把灯泡L接入如图 （乙）所示的电路中，若电路电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”．则下列说法正确的是（　　）

A．灯泡L正常发光时，电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为9V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
10．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（　　）

A． B． C． D．

二．填空题（共7小题）
11．如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率PU随电流I变化的关系图象是　　（选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为　　W．

初中物理电学难题组卷参考答案与试题解析
　一．选择题（共10小题）
1．（2014•抚顺）如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（　　）

A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45W
C．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V
【解答】解：（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，
因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，
所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W，故A不正确，B正确；
（2）由图知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，故C正确；
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：
U滑=U﹣U1﹣U2=6V﹣3V﹣1.5V=1.5V，故D正确．故选BCD．
　2．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（　　）

A．10Ω 0.9W B．6Ω 0.9W C．6Ω 1.5W D．10Ω 1.8W
【解答】解：把这种规格的两只灯泡串联接在6V的电源两端，每只灯泡两端的电压都为3V，从图象上可以看出，此时电路电流为0.5A，
所以每只灯泡的实际电阻R===6Ω，每只灯泡的实际功率P=UI=3V×0.5A=1.5W．故选C．
　3．如图，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是30W；当接入电路电阻的阻值为3R时，其消耗的功率不可能是（　　）

A．10 W B．20 W C．30 W D．80 W
【解答】解：由题意可得：当滑动变阻器接入电路的阻值为R时，其消耗的功率：
P=（）2×R=（）2×9R=30W；则（）2×3R=10W；
当滑动变阻器接入电路的阻值为3R时，消耗的功率为：P′=（）2×3R＞（）2×3R=10W，
故BCD可能，A不可能．故选A．

4．（2006•朝阳区）如图所示电路，电源电压保持不变，当滑动变阻器的滑片滑到c点时，电压表示数为4V，灯L正常发光；当滑动变阻器的滑片滑到b点时，电压表的示数是8V．已知灯L的电阻为4Ω，电阻Rac=Rab，则灯L的额定功率是（　　）

A．2W B．4W C．8W D．16W
【解答】解：（1）设电源电压为U，则滑片在c点时，电路中电流I1=，此时电压表示数U1=I1Rac=×Rac=4V﹣﹣﹣﹣﹣﹣①
滑片滑到b点时，电路中电流I2=，电压表示数为：U2=I2Rab=×Rab=8V﹣﹣﹣﹣﹣﹣②
将RL=4Ω，Rac=Rab代入，并联立①式与②式得：
Rac=2Ω，Rab=8Ω，
将Rac=2Ω代入①式得：U=12V；
（2）当滑片在c点时，灯正常发光，此时灯两端的电压UL=12V﹣4V=8V；
∴灯泡的额定功率P===16W．故选D．
　5．（2005•十堰）如图所示，电源电压不变，R0是一个8Ω的定值电阻．如果分别将下列的四个不同规格的灯泡接入电路的AB两点之间，且不会烧坏．则最亮的那一个灯一定是（　　）

A．“6V，3W” B．“4V，2W” C．“3V，3W” D．“2V，2W”
【解答】解：根据公式R=U2÷P，可计算出RA=12Ω，RB=8Ω，RC=3Ω，RD=2Ω，
由于电源电压不变，可根据P=I2R=（）2R；当R=8Ω时，电功率值最大．故选B．
　6．如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω
③电压表示数变化范围是0﹣3V
④电流表示数变化范围是0.3﹣0.5A．

A．只有②、④正确 B．只有②、③正确 C．只有①、④正确 D．只有①、③正确
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．
（1）灯泡正常发光时的电压为2.5V，功率为1.25W，
由P=UI可得：小灯泡正常发光时的电流为：I===0.5A，故①错误；
（2）当电路中的电流为0.5A时，滑动变阻器电阻最小分得电压最小
串联电路总电压等于各分电压之和，
此时电压表的示数U滑=U﹣UL=4.5V﹣2.5V=2V，故电压表的示数变化范围为2～3V，故③错误；
2V＜3V，没有超出电压表的量程，灯泡两端的电压可以达到2.5V，联电路中各处的电流相等，
此时滑动变阻器接入电路的电阻最小，最小为：
R滑min===4Ω；当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，
灯泡两端的电压：UL′=U﹣U滑max=4.5V﹣3V=1.5V，
灯泡的电阻：RL===5Ω，电路中的最小电流：Imin===0.3A，
电路中电流变化的范围是0.3A～0.5A，故④正确；滑动变阻器接入电路中的最大阻值：
R滑max===10Ω，滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确．故选A．

7．（2016•泉州）如图所示的电路中，电源电压保持不变．闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2：1，此时R2的功率为P1；再次移动滑片，使电压表V1示数与电压表V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（　　）

A．1：4 B．1：2 C．1：1 D．4：1
【解答】解：在第1种情况下，R2两端的电压U21=U=，R1两端的电压为U11=U﹣=；
在第2种情况 下，R2两端的电压U22=U=，R1的电压为U12=U﹣=，
根据电阻不变时，通过的电流与电压成正比，
所以，两种情况下通过R1的电流之比==，即两种情况下通过R2的电流之比；
==×=．故选C．

8．（2016•遵义）如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（　　）

A．1：2 B．5：3 C．25：9 D．25：18
【解答】解：根据电路图可知，电阻R1与变阻器R2串联，电压表测量R1两端电压，电流表测量电路中的电流；
设滑片P移到变阻器中点和b点时电路中的电流分别为I1、I2；
已知P1：P1′=25：9，由P=I2R可得：===；
设滑动变阻器R2的最大阻值为R，
滑片P在中点和在b端时，R2消耗的功率之比：
==×=×=．
故选D．

9．（2012•宜宾）灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示．现把灯泡L接入如图 （乙）所示的电路中，若电路电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”．则下列说法正确的是（　　）

A．灯泡L正常发光时，电压表的示数为6V B．当电流表示数为0.4A时，电压表的示数为9V
C．灯泡L的电阻值随电压表的示数的增大而增大 D．为了保证电路安全，整个电路消耗的最大功率为6W
【解答】解：（1）灯泡正常发光时的电压UL=6V，∵串联电路中总电压等于各分电压之和，
所以，灯泡L正常发光时，电压表的示数：UR=U﹣UL=10V﹣6V=4V，故A不正确；
（2）由图象可知，当I=0.4A时，UL=1V，∴UR=U﹣UL=10V﹣1V=9V，故B正确；
（3）灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，
因电压表的示数越大时，灯泡两端的电压越小
所以，灯泡的电阻随两端的电压增大而减小，故C不正确；
（4）由图象可知，当灯泡正常发光（UL=6V）时，电路中的电流为1A＞0.6A，
∴电路中的最大电流I=0.6A，电路消耗的最大电功率Pmax=UImax=10V×0.6A=6W；故选BD．
　10．（2015•南通）图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（　　）

A． B． C． D．
【解答】解：
由图R0与R并联，电压表测电源电压，电流表测R支路的电流．
若电源提供的电流恒定为I总，AB、根据并联电路特点可知：
U=U0=I0R0=（I总﹣I）R0=﹣IR0+I总R0，
其中I总、R0为定值，由U=﹣R0I+I总R0，可知U与I的图象为一次函数，且﹣R0＜0，故AB错误；
CD、由电功率的计算公式：
电路消耗总功率：P=UI总=（I总﹣I）R0×I总=﹣I总R0I+I总2R0，
其中I总、R0为定值，由P=﹣I总R0I+I总2R0，可知P与I的图象为一次函数，﹣I总R0＜0，且I不能为0，P不会为0，故C正确，D错误．故选C．
　二．填空题（共7小题）
11．（2016•内江）如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率PU随电流I变化的关系图象是　a　（选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为　2.25　W．

【解答】解：（1）电源总功率PU与电流I成正比，图象是一条倾斜的直线，由图象可知，电源总功率PU随电流I变化的关系图线是a；
（2）由图象a可知，电源功率PU=9W，电流I=3A，电源电压U===3V；
由图象b可知，当功率P=9W时，电路电流I=3A，则电阻阻值R===1Ω；
当P=4W时，I=2A，则电阻为R===1Ω，说明电阻为一定值电阻，故曲线b为定值电阻的发热功率曲线；
曲线c为滑动变阻器的电功率变化曲线，由图可知：电路电流I=1.5A时，滑动变阻器消耗的电功率最大，
此时电路总电阻R总===2Ω，
滑动变阻器接入电路的阻值R滑=R总﹣R0=2Ω﹣1Ω=1Ω；
故滑动变阻器消耗的最大功率为：PR=I2R滑=（1.5A）2×1Ω=2.25W．故答案为：a；2.25．
